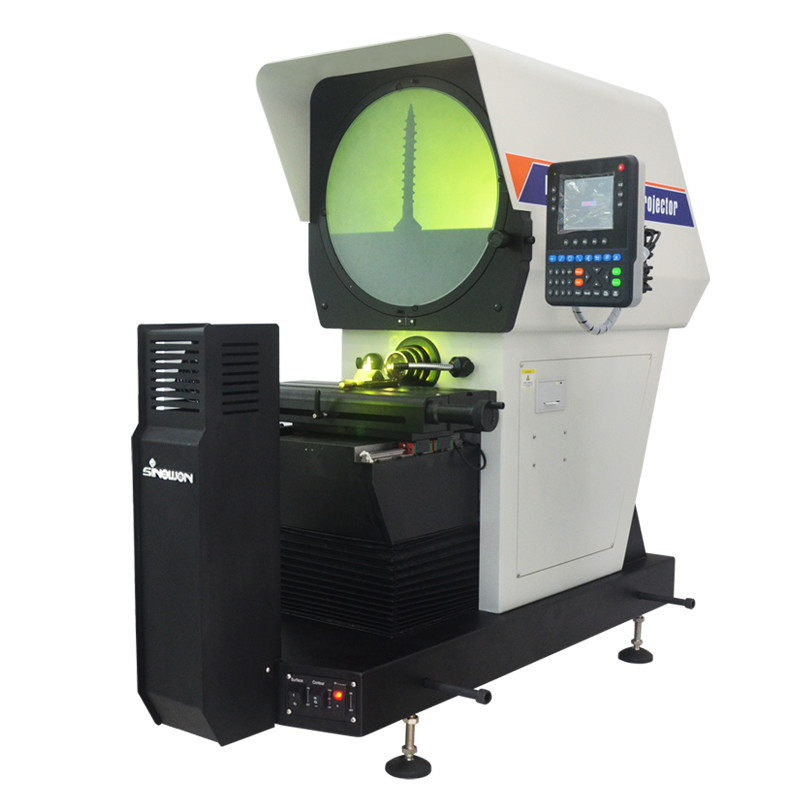

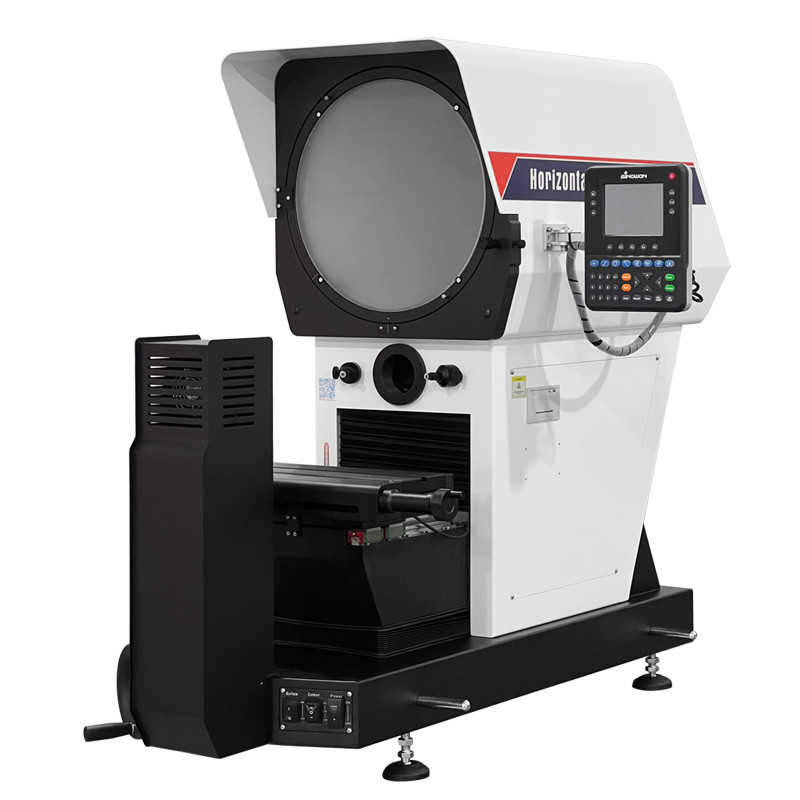

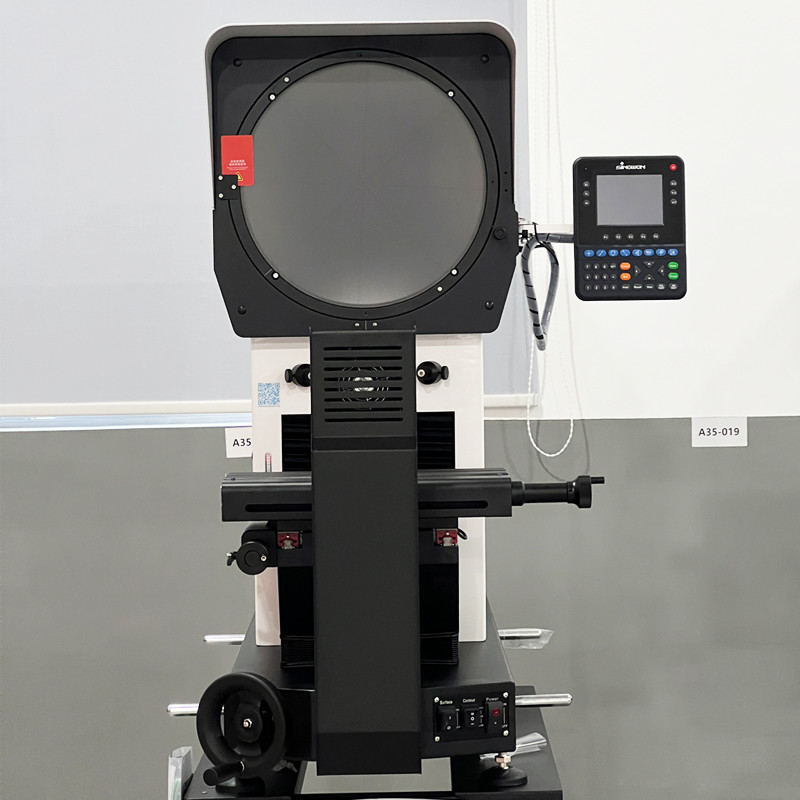

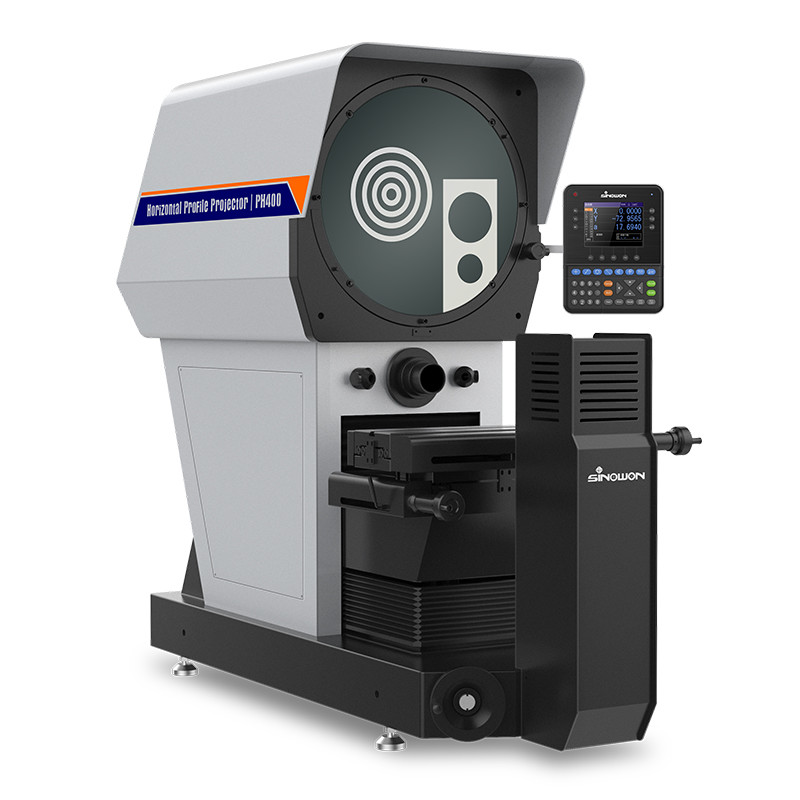

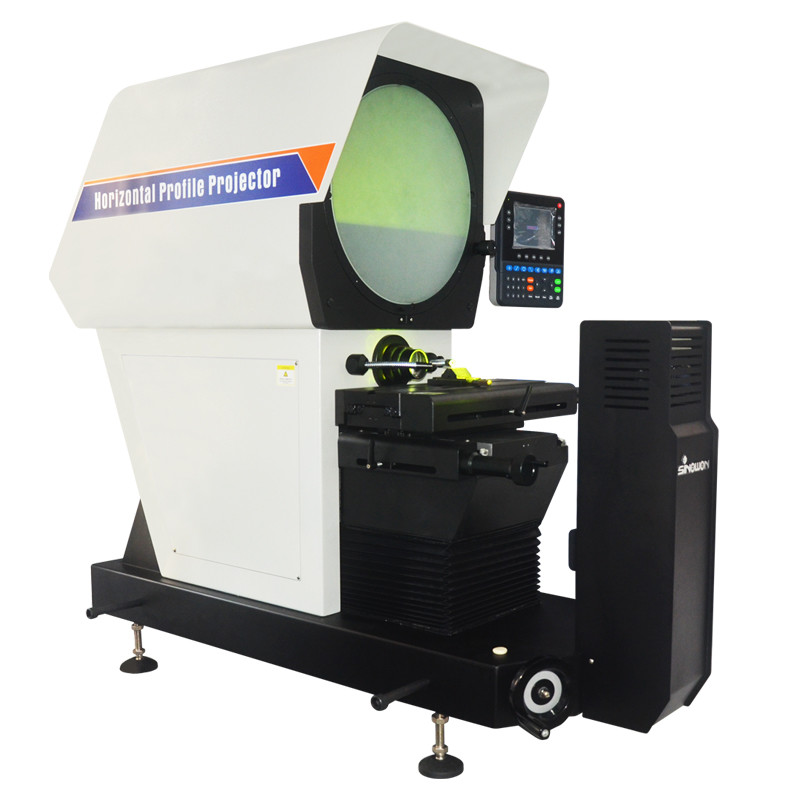

| Prodotto | Ø400 mm proiettore digitale a profilo orizzontale |

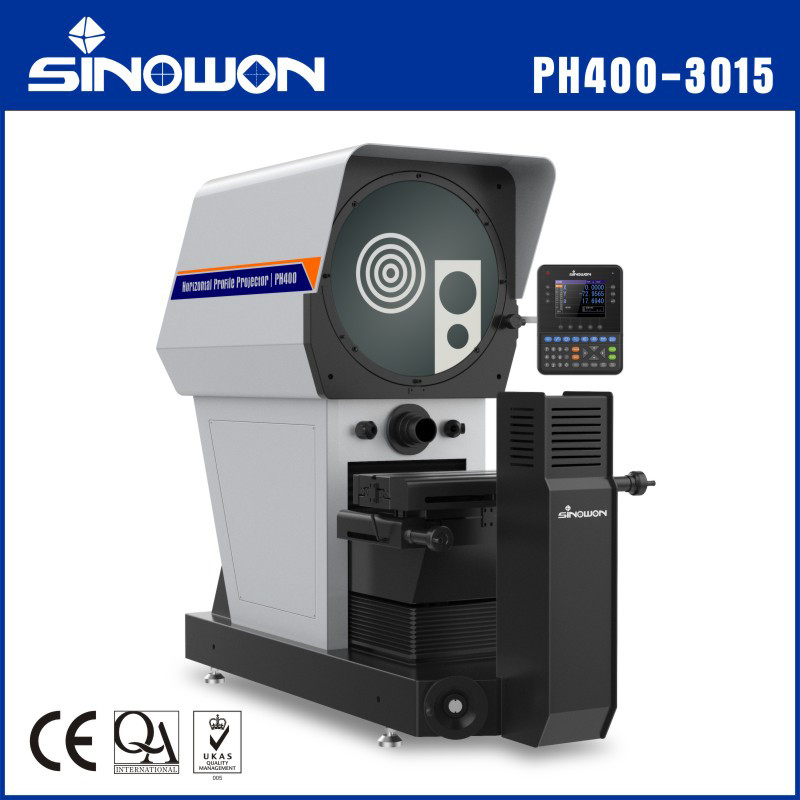

| Modalità | PH400-3015 |
Codice # | 512-400 |
| Dimensione della fase di lavoro | 455x126 mm |
| Viaggi di fase di lavoro | 300x150 mm |
| Concentrarsi | 120 mm |
| Accuratezza | ≤3+L/200 (mm) |
| Risoluzione | 0.0005 mm |
| Peso di carico | 15 kg |
| Schermo | Diametro:412 mm, intervallo di misura ≥ Ø400 |
| L'angolo di rotazione 0~360°; Risoluzione: 1° o 0,01°, precisione 6° |
| Lettura digitale | DP400 lettura digitale multifunzione LCD colorata |
| Illuminazione | Illuminazione di contorno:3.2V/10W LED
Illuminazione superficiale: lampada ad alogeno da 220V/130W |
| Ambiente di lavoro | Temperatura: 20°C ± 5°C, umidità: 40%-70%RH |
| Fornitore di energia | AC110V/60Hz; 220V/50Hz, 200W |
| Dimensione (L×W×H) | 1210*633*1455 mm |
| Dimensione dell'imballaggio ((L×W×H) | 1630*780*1500 mm |
| Peso lordo/peso netto | 350/300 kg |
Obiettivo:
| Ingrandimento | 5X ((Opt.) | 10X ((Std.) | 20X ((Opt.) | 50X ((Opt.) |
| Campo visivo | φ80 mm | Φ40 mm | Φ20 mm | Φ8 mm |
| Distanza di lavoro | 65 mm | 80 mm | 67.7 mm | 51.4 mm |
Dispositivo di lettura digitale multifunzione DP400
Caratteristiche:
Ø 5.6'Schermo a colori e pulsante touch silicone sigillato, con informazioni complete, facile utilizzazione, lunga durata di utilizzazione;
Ø Salvare 100 elementi di immagine permanenti, può impostare e salvare la data corrente;
Ø Misurazione multifunzione: punto, linea, cerchio,angolo, distanza, rettangolo, filo a vite, ellisse, slot, arrotondamento, preset,costruzione, ecc.;
Ø funzione di conteggio in direzione anteriore o opposta, valore 1/2, punto medio, funzione di autorizzazione, funzione di chiamata, funzione REC (record) e misurazione del ciclo;
Ø La sezione e la compensazione lineare sono disponibili per 3 assi, garantendo un'elevata precisione di misurazione;
Ø Può collegare interruttore a piedi, stampante, rilevamento dei bordi ottici e altri strumenti di misurazione ausiliari;
Ø con sistema di coordinate e di coordinate polari, e può visualizzare millimetri e pollici, e può spostarsi facilmente;
Ø con funzione di autorizzazione indipendente della password, per evitare la possibilità di deviazione dei dati per errore di funzionamento, può anche modificare l'impostazione originale per autorizzazione della password;
Ø Supporto per più lingue:cinese, inglese e altre lingue.
Specificità:
| Modello | DP400 |
| Codice # | 510-340 |
| Lingua | Cinese semplice, cinese complesso, portoghese, tedesco e inglese, ecc. |
| Dimensione dello schermo LCD | 115 mm × 85 mm |
| Risoluzione dello schermo LCD | 640*480 |
| Distanza di visualizzazione digitale | 8 cifre (con virgola decimale) |
| Asse di visualizzazione | 3 assi (X,Y,Z/Q) |
| Modello di visualizzazione Z/Q | Lunghezza o angolo |
| Modello di visualizzazione angolare | Grado, minuti e secondo o grado |
| Segnale a scala lineare | TTL onde quadrate o onde sinusoidali CA di due angoli di fase di differenza di 90 °, capacità di azionamento superiore a 10 MA |
| Risoluzione a scala lineare | 0.1um,0.2um,0.5mm, 1mm, 2mm, 5mm |
| Tasso di Baud | 4800,9600,14400,19200,38400,57600 |
| Porta di uscita dati | RS232,DB-9 Interfaccia genitore |
| Operazione tastiera | Tastiera a tocco di silicone sigillata |
| Porto di espansione | Interruttore a piedi, stampante, sensore ottico, ecc. |
| Fornitore di alimentazione di ingresso | AC90V-240V,15W |
| Ambiente dell'operazione | Temperatura di funzionamento: 0 °C-40 °C;Temperatura di conservazione:-10 °C-60 °C;Umidità relativa:<90% RH |
