Name: Macchina di misurazione della visione manuale portatile
Brand: Hoyamo and Sinowon Inc
SKU: VMS-1510
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Codice #: 525-020D

Banchi da lavoro in granito: (310*220) mm

Banchi di lavoro in vetro: (179,5*129,5) mm

Corsa asse X/Y: (150*100) mm

Viaggi sull'asse Z: 100 mm

Scale lineari X/Y: Risoluzione: 0,5 mm

Accuratezza di misura: Asse XY: ≤3,0+L/200 ((um)

Precisione di ripetizione: 2um

Software di misurazione: iMisurazione

Dimensione: (462*441*725) mm

Peso lordo/netto: 60/48 kg

Evidenziare:

Macchina di misurazione della visione manuale portatile

Misuratore di visione manuale di precisione

Informazioni di base

Luogo di origine: Jiangmen, Cina

Marca: Hoyamo

Certificazione: CE/ ROHS

Numero di modello: VMS-1510

Documento: D4 Sinowon VMS Series Manua...a1.pdf

Termini di pagamento e spedizione

Imballaggi particolari: Legno compensato

Tempi di consegna: 15 giorni lavorativi

Termini di pagamento: L/C, T/T

Capacità di alimentazione: 100 serie/mese

Galleria

Macchina di misurazione della visione manuale portatile

Descrizione di prodotto

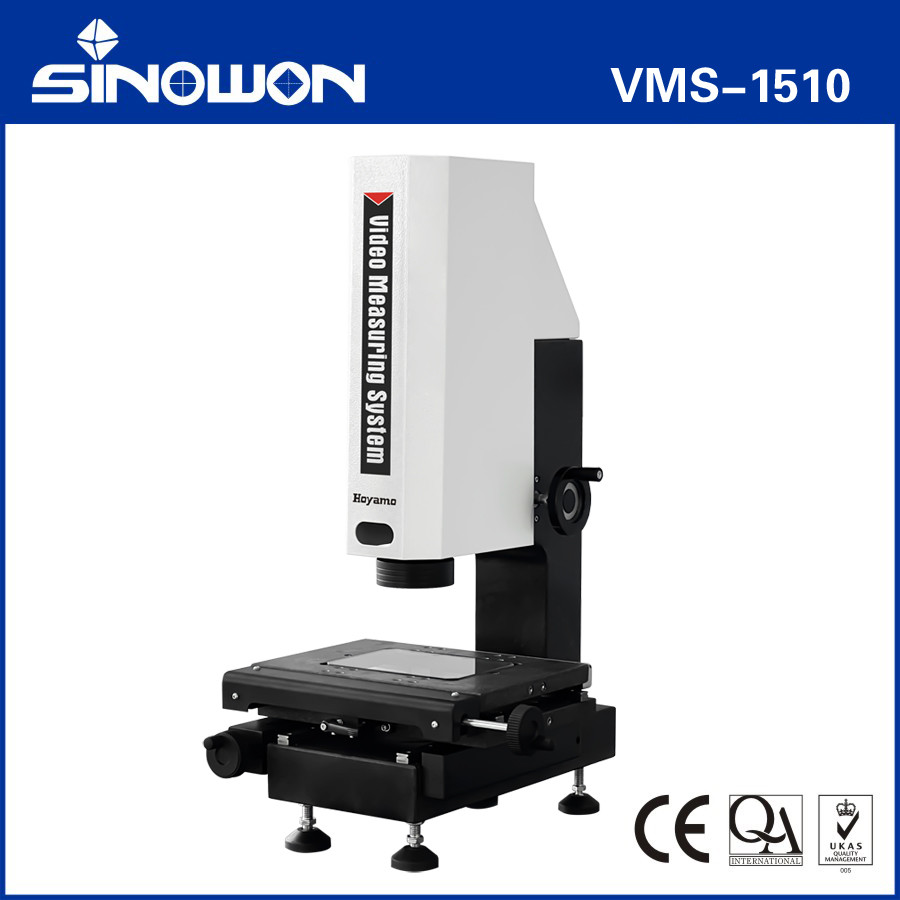

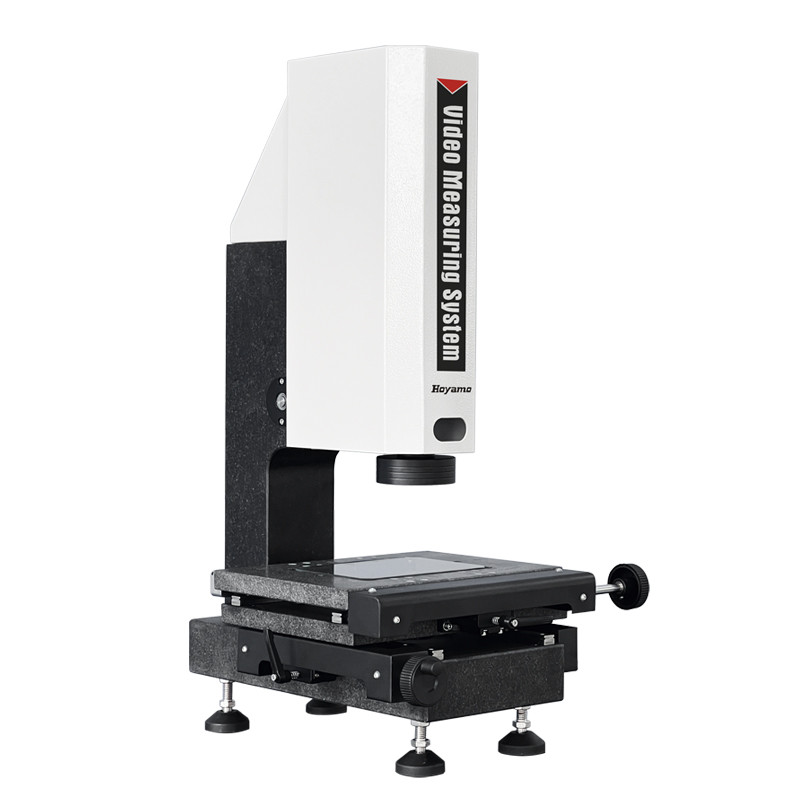

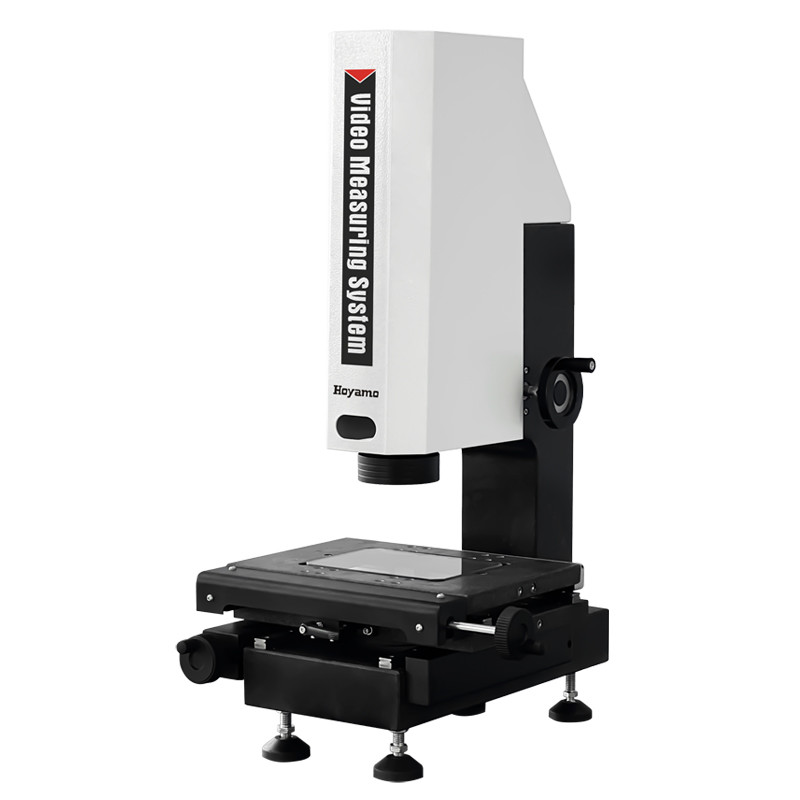

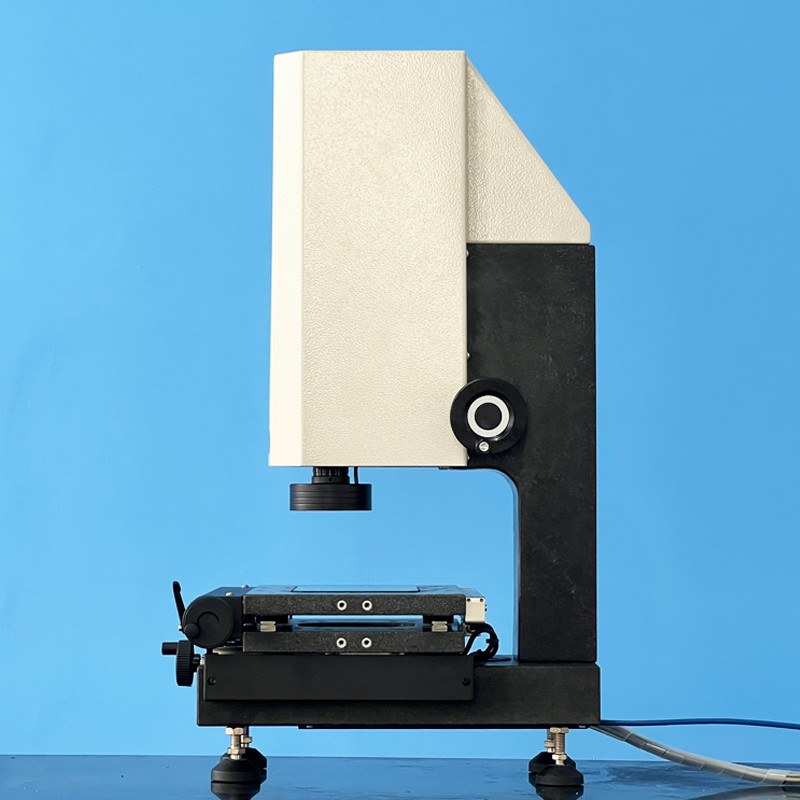

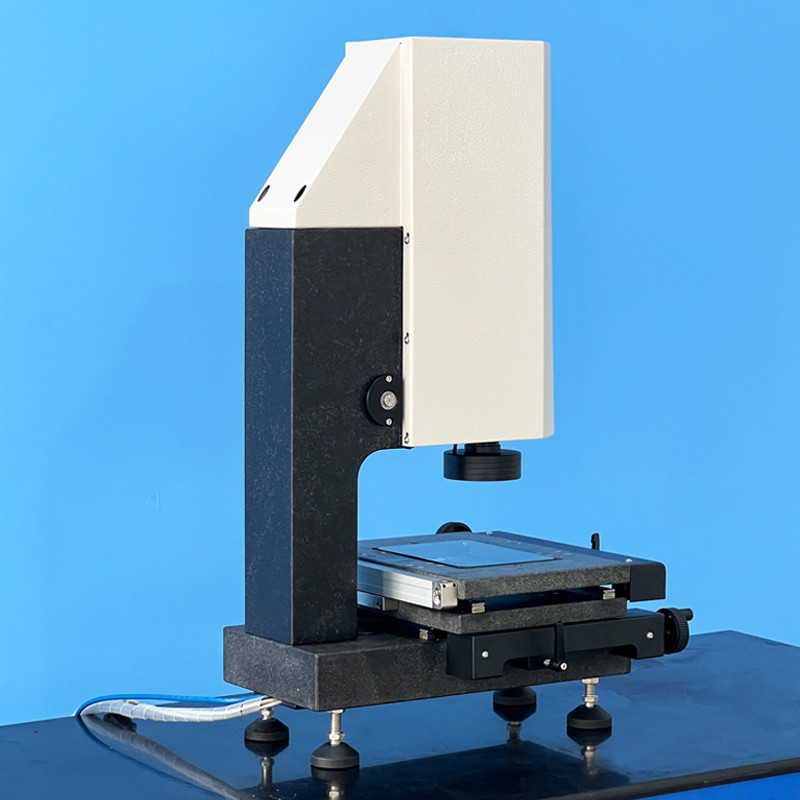

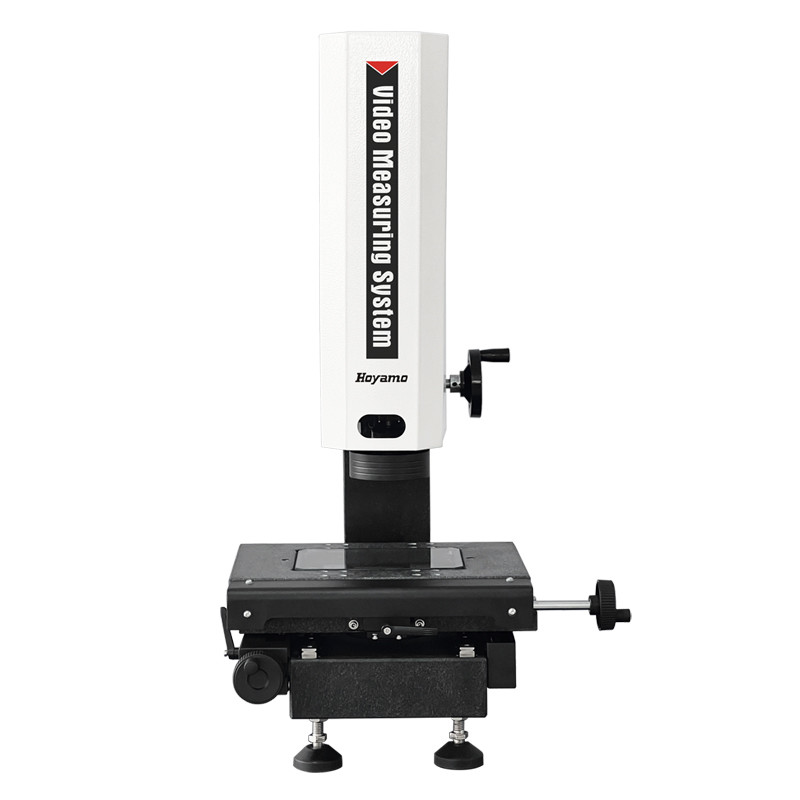

Sistema di misurazione video VMS-1510

Caratteristica del prodotto:

● Adottare base e colonna di pietra di granito per garantire la stabilità e la precisione della macchina;

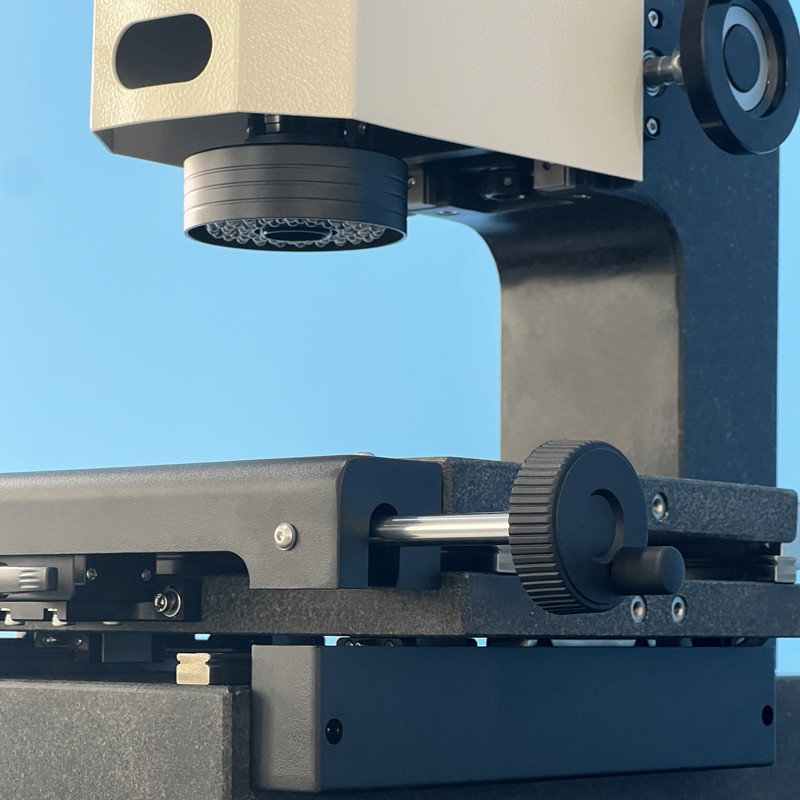

● Adottare una barra lucida senza denti e un dispositivo di blocco veloce per garantire che l'errore di ritorno del tavolo sia entro 2um;

● Adottare una regolata ottica per strumenti ad alta precisione e un tavolo da lavoro di precisione per garantire che la precisione della macchina sia entro i limiti di ≤3,0+L/200um;

● Adottare lenti zoom e fotocamere digitali a colori ad alta risoluzione per garantire una qualità dell'immagine chiara senza distorsione;

● Adotta una sorgente luminosa a superficie fredda a LED a 3 anelli a singola zona controllata da un programma e una sorgente luminosa parallela a LED trasmissibile, nonché un modulo di regolazione della luce intelligente integrato,può controllare liberamente la luminosità della luce nell'area a singola zona a 3 anelli;

● Con il software di misurazione iMeasuring Vision che migliora il controllo della qualità ad un nuovo livello.

Le specifiche tecniche:

Prodotto	Sistema manuale di misurazione video
Modello	VMS-1510
Codice #	525-020D
Banchi da lavoro in granito	(310*220) mm
Scaffalatura di vetro	(179,5*129,5) mm
Percorso dell'asse X/Y	(150*100) mm
Percorso dell'asse Z	Guida lineare ad alta precisione, percorrenza efficace 100 mm
Scale lineari X/Y	Risoluzione:0.5um
Base e colonna	Granito ad alta precisione
Accuratezza di misura*	Asse XY: ≤3,0+L/200 ((um)
Esattezza ripetuta	2um
Sistema di illuminazione (controllato da software)	Luce a superficie fredda a LED monozona a 3 anelli
	Luce parallela LED trasmissibile
	Luce coassiale facoltativa
Fotocamera	1/3"/1.3Mpixel Fotocamera digitale ad alta risoluzione
Lenti zoom	6.5X Lente Zoom ad alta risoluzione
Lenti zoom	Maggiorazione ottica:0.7X~4.5X, ingrandimento video: 26X~172X (21.5' Monitor)
Software di misura	iMisurazione
Sistema di funzionamento	Sostenere il sistema operativo Win 10/11-32/64
Lingua	Inglese, cinese semplificato, cinese tradizionale, opzionale altre versioni linguistiche
Condizioni di lavoro	Temperatura 20°C ± 2°C, variazione di temperatura < 1°C / HR; umidità 30% ~ 80% RH; vibrazione < 0,02 g, 15 Hz.
Fornitore di energia	AC220V/50Hz; 110V/60Hz
Dimensione (WxDxH)	(462441725) mm
Peso lordo/peso netto	60/48 kg

Modello eS- specificazioneMannuo ViDeoSistema di misura:

Modello	Codice #	Modello	Codice #	Modello	Codice #	Modello	Codice #
VMS-2015	525-020E	VMS-2515	525-020F	VMS-3020	525-020G	VMS-4030	525-020H
VMS-2015A	525-120E	VMS-2515A	525-120F	VMS-3020A	525-120G	VMS-4030A	525-120H
VMS-2015B	525-220E	VMS-2515B	525-220F	VMS-3020B	525-220G	VMS-4030B	525-220H
VMS-2015C	525-320E	VMS-2515C	525-320F	VMS-3020C	525-320G	VMS-4030C	525-320H
VMS-2015D	525-420E	VMS-2515D	525-420F	VMS-3020D	525-420G	VMS-4030D	525-420H

Lo spazio di misurazione della serie VMS di misurazione della visioneSistema:

Viaggimm	Modello	Codice #	X Asse di percorrenza mm	Asse Y Viaggio mm	Asse Z Viaggio standard mm	Asse Z Viaggio massimo personalizzato mm
100x100x100	VMS-1010	525-020C	100	100	100	- Sì, signore.
150x100x100	VMS-1510	525-020D	150	100	100	- Sì, signore.
200x150x200	VMS-2015	525-020E	200	150	200	300
250x150x200	VMS-2515	525-020G	250	150	200	300
300x200x200	VMS-3020	525-020G	300	200	200	400
400x300x200	VMS-4030	525-020H	400	300	200	400
500x400x200	VMS-5040	525-020J	500	400	200	400
600x500x200	VMS-6050	525-020K	600	500	200	400

Macchina di misurazione della visione manuale portatile 1
