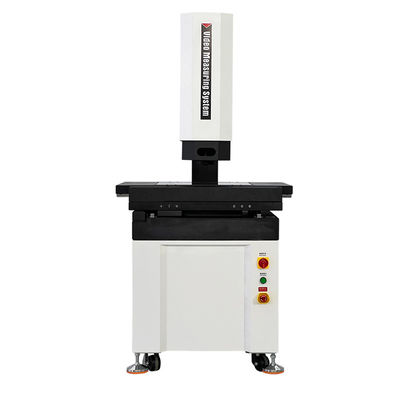

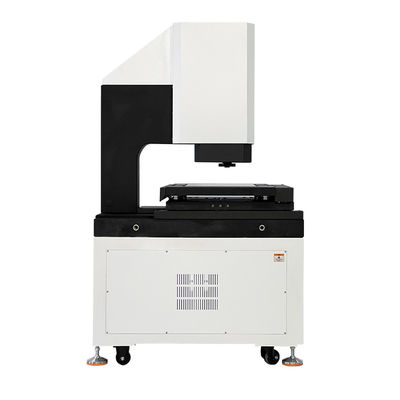

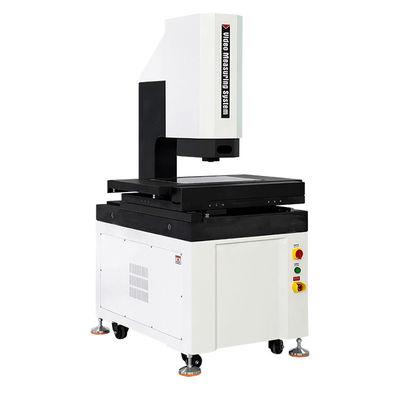

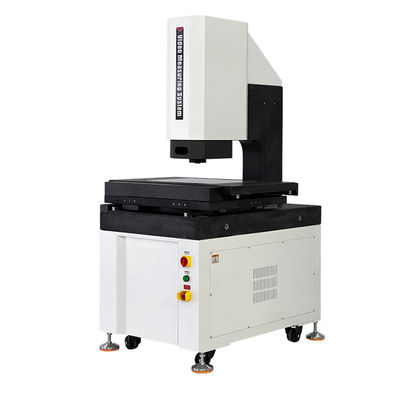

Strumento di misurazione video ISmart Auto Focus per la prova di muffe di precisione automobilistica V3-322

Sistema di misurazione video automatico V3Serie

Caratteristica del prodotto:

1. XYZ 3-asse controllo CNC automatico di precisione, posizionamento preciso;

2- base e colonna in granito, buona stabilità;

3. il binario di guida lineare di precisione, la vite a sfera e il servomotore assicurano l'accuratezza e la stabilità del sistema di movimento;

4. la risoluzione di 0,5 μm e il righello di griglia di alta precisione assicurano la stabilità e l'affidabilità della precisione di misura del sistema;

5. Fotocamera digitale ad alta risoluzione per soddisfare le esigenze di osservazione chiara e misurazione accurata;

6. 6.5X Zoom745 lente a zoom ottico ad alta definizione, zoom preciso, correzione dei pixel una tantum;

7. sorgente luminosa di superficie LED a 5 anelli, 8 zone e 40 canali e sistema di sorgente luminosa di contorno LED parallelo controllato dal programma, realizzando in modo intelligente il livello di luminosità di 256 livelli;

8Il software automatico di misurazione delle immagini è potente e facile da usare.

Specificità:

Commenti:

L rappresenta la lunghezza di misura, in millimetri, e la precisione di misura della messa a fuoco ottica dell'asse Z è fortemente correlata alla rugosità superficiale del pezzo da misurare.Più basso è il valore di rugosità Rz, maggiore è la precisione di messa a fuoco ripetitiva e viceversa.

L'ingrandimento del video è approssimativo e dipende dalle dimensioni e dalla risoluzione del monitor.

L'obiettivo zoom della serie Zoom745 può essere dotato di ingrandimento da 0,5X e di ingrandimento da 2X a seconda delle esigenze.

Descrizione del modello di configurazione del prodotto(Esempio con V3-322):

V3Modelli e specifiche dei sistemi di misurazione video automatici:

V3Sistema di misurazione video automatico:

SIG dispone anche di una telecamera portante mobile, con una distanza di percorrenza di 2000x3000x400 mm, e altre distanze di percorrenza e specifiche possono essere personalizzate in base alle esigenze dei clienti.

Introduzione al software:

Software di misurazione automatica delle immagini VIMSOFT: interfaccia intuitiva e potenti funzioni consentono di eseguire misure efficienti.

1.Interfaccia user friendly

Semplice layout: l'interfaccia principale presenta le funzioni principali con pulsanti, che possono essere raggiunti con un solo clic.

2.Capacità avanzata di misurazione geometrica

L Misurazione dei fattori totali:

L supporto di elementi 2D/3D: punti, linee, archi, cerchi, rettangoli, ellisse, chiavi (segni di lunghi cerchi), curve di apertura e chiusura, piani, cilindri, coni, sfere, ecc.

l Con la sonda dell'asse Z o il sensore di spostamento laser, è possibile misurare elementi tridimensionali (come la superficie curva spaziale),e le coordinate/lunghezza/area/volume possono essere calcolate direttamente dopo il rilevamento dei bordi.

l Determinazione dei bordi di precisione:

L cattura dei bordi deboli, direzione di ricerca regolabile, filtraggio del rumore/bordi rotti

l messa a fuoco automatica e misurazione dell'altezza;

L Determinare in modo intelligente il miglior piano focale e realizzare la misurazione di altezza/piatatezza.

3.Soluzione efficiente del pezzo da lavoro a lotti complessi

L Misurazione della matrice:

l Elemento array: dopo aver misurato un singolo elemento, tutte le caratteristiche equidistanti vengono generate automaticamente traducendo l'array.

L'assortimento dei pezzi da lavorare: elaborazione automatica dell'intero lotto dopo la misurazione di un singolo pezzo (supporta la modalità singolo/multipiatti)

L'integrazione CAD:

l può essere misurato automaticamente importando disegni CAD senza campionamento manuale (soprattutto adatto per parti complesse/con forma speciale).

L Navigare in confronto:

l Impostare linee/angoli/cerchi di riferimento per il confronto in tempo reale.

l navigazione su mappa: ricucimento di immagini scansionate/pixel per localizzare con precisione pezzi di grande dimensione o con molteplici caratteristiche.

4.Programma utente flessibile

Processo automatizzato:

L'esecuzione del programma è controllata e la sequenza di misurazione è generata in base alle operazioni dell'utente.

L È possibile modificare la sequenza di passaggi, inserire o eliminare le operazioni e personalizzare il flusso di lavoro.

L Ottimizzazione del lotto:

Ripetere l'operazione per un singolo rilevamento per ridurre al minimo le operazioni ridondanti.

5.Analisi della tolleranza di forma e posizione

Supporto GD&T completo:

L calcolare la rettezze, la rotondità, la piattezza, la cilindricità, il profilo, la posizione, il parallelismo, la verticalità, la concentricità, ecc.

I risultati di NG sono automaticamente contrassegnati e le deviazioni sono individuate tramite grafici visivi.

6.Relazione e esportazione dei dati

I Rapporto personalizzato:

l Esportazione in formato Excel/Word/TXT (supporta la personalizzazione del modello Excel)

L uscita compatibile CAD:

Generare un file DXF/IGS per la reverse engineering.

7.Integrazione multi-dispositivo

L connessione estesa:

L Compatibile con sonde, sensori laser, sensori di luce bianca, braccia meccaniche e altre apparecchiature per migliorare la precisione delle misurazioni tridimensionali.
