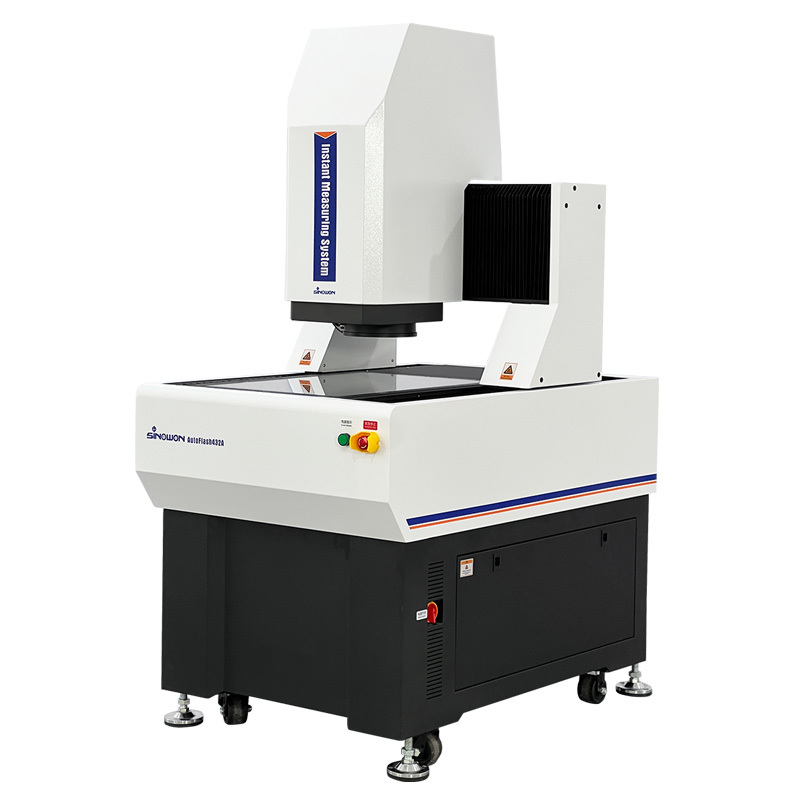

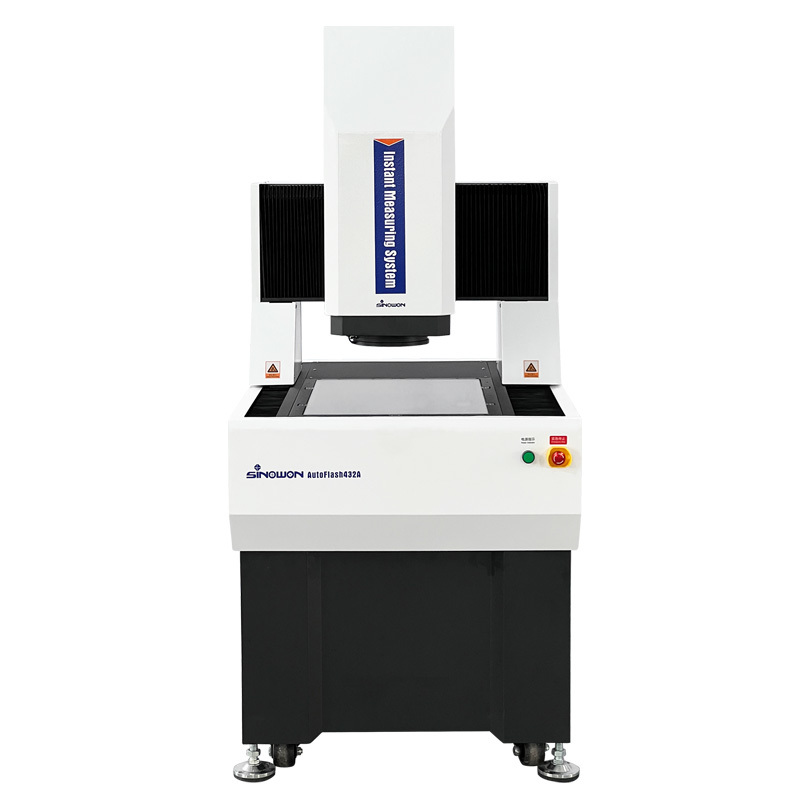

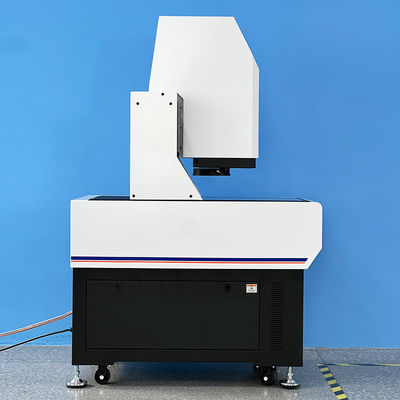

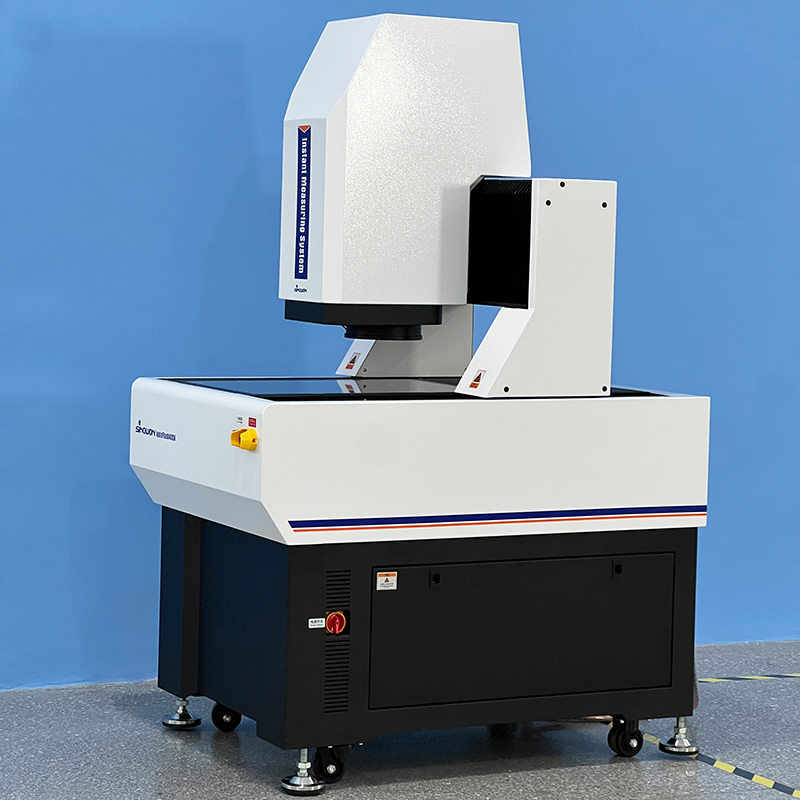

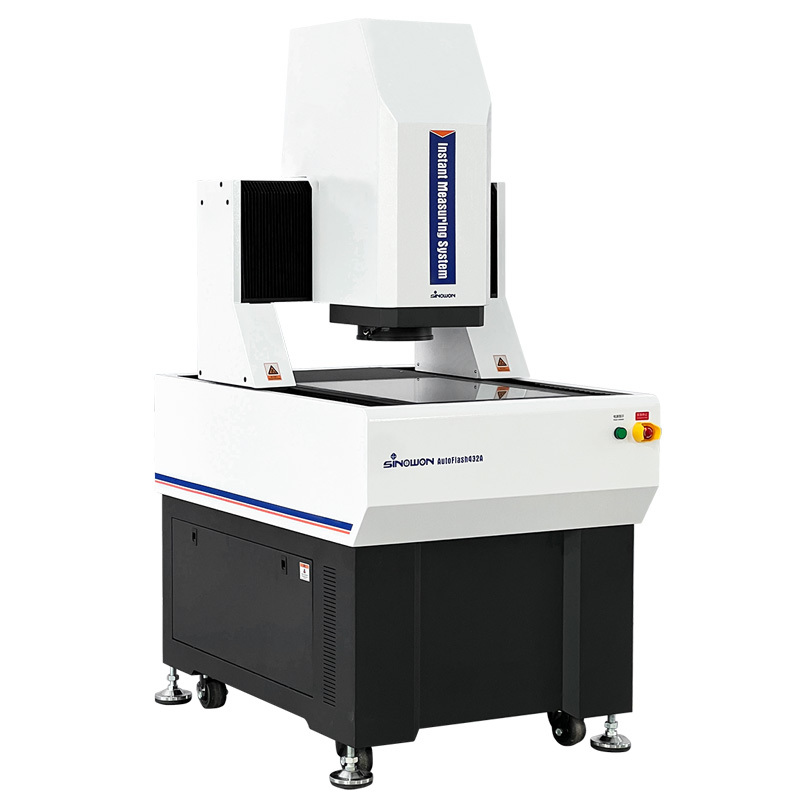

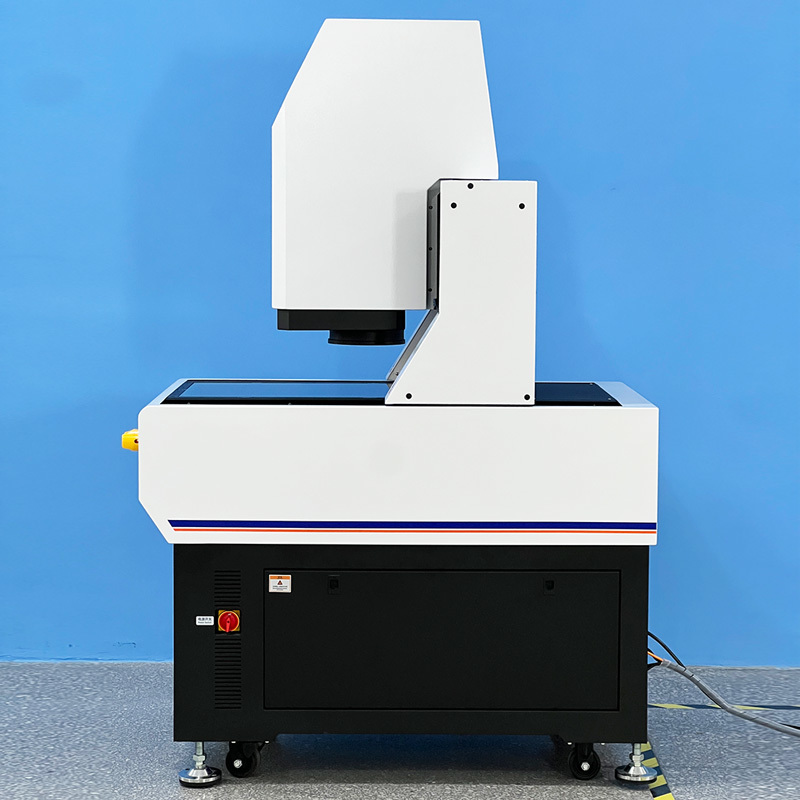

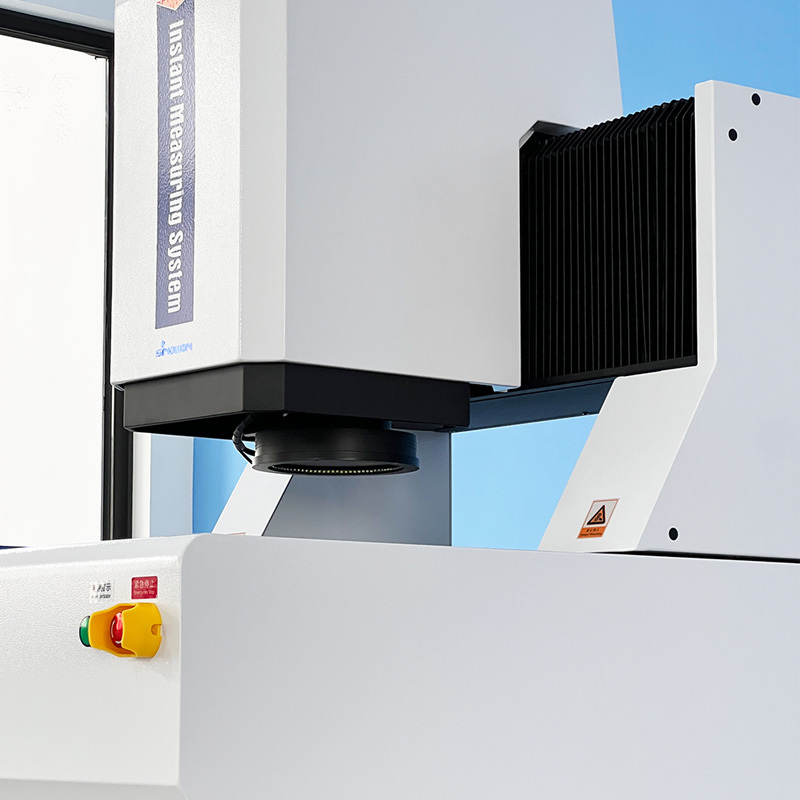

CMM Ottico a Ponte Mobile – Soluzione di Misurazione Istantanea in Loco Serie AutoFlash

Sistema di misurazione a visione istantanea Mobile Bridge AutoFlash Serie

Introduzione al prodotto:

La serie AutoFlash è un sistema di misurazione a visione istantanea completamente automatico e di alta precisione con struttura a portale, sviluppato appositamente per misurazioni GD&T con controllo elettrico automatico a tre assi. È dotato di messa a fuoco automatica, controllo automatico dell'illuminazione e configurazione automatica del movimento sia hardware che software, consentendo una misurazione rapida e accurata delle dimensioni lineari e geometriche. La struttura a ponte mobile assicura che il pezzo in esame rimanga fermo, garantendo accuratezza e stabilità della misurazione, rendendolo adatto alla misurazione in settori come l'elettronica, le apparecchiature mediche, gli LCD e l'aerospaziale.

Caratteristiche del prodotto:Dotato di una fotocamera da 20 milioni di pixel e di un doppio obiettivo telecentrico con doppio ingrandimento, la qualità dell'immagine è eccellente;

• Il design ad alta telecentricità inferiore a 0,02° garantisce l'accuratezza della misurazione per prodotti con notevoli differenze di altezza;
• La bassa distorsione TV inferiore allo 0,01% e l'uniformità della distorsione sull'intera immagine garantiscono l'accuratezza della ripetibilità dinamica della misurazione;
• Il design a doppio ingrandimento consente una misurazione efficiente con un ampio campo visivo e una misurazione ad alta precisione con un alto ingrandimento, soddisfacendo le doppie esigenze dei clienti di efficienza e accuratezza;
• Il controllo di precisione completamente automatico CNC a tre assi XYZ garantisce un posizionamento accurato;
• L'uso di una base e di una colonna in marmo indiano offre una buona stabilità;
• Guide lineari di precisione, viti a sfere rettificate, servomotori CA, ecc., garantiscono l'accuratezza e la stabilità del sistema di movimento;
• La scala lineare ad alta precisione da 0,1 μm garantisce l'accuratezza di posizionamento e misurazione del sistema;

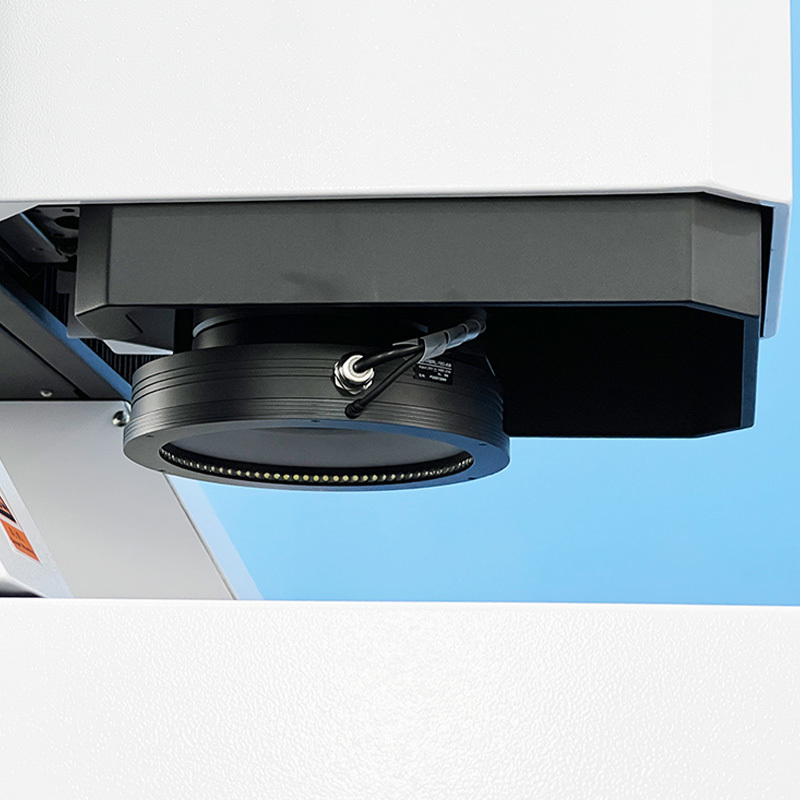

• Dotato di varie sorgenti luminose e di una funzione di sollevamento intelligente per adattarsi a vari scenari di misurazione;
• Il potente e facile da usare software di misurazione Geomea migliora il controllo qualità;
• È possibile impostare programmi di misurazione automatica per completare in modo efficiente e rapido le misurazioni in batch;
• I sensori a luce bianca senza contatto opzionali possono essere utilizzati per misurare spessore, planarità, ecc.
• Applicazione:

Può essere applicato alla misurazione di precisione di oggetti di grandi dimensioni

• Industria 3C: schermi di telefoni cellulari, custodie di telefoni cellulari
• Industria elettronica: schede PCB
• Nuova energia: batterie al litio
• Industria automobilistica: parti di precisione
• Specifiche:

Prodotto

Categoria di prodotto

Codice#Modello

Corsa asse X mm
