Tester di durezza ad ultrasuoni di precisione Soluzione di misura della durezza della batteria a nuova energia

I. ProvaSesemplari eREquipaggiamenti:

Pezzo di lavoro: rullino della batteria a nuova energia (Fig. 1).

Diametro del prodotto: 800 mm

Spessore del rivestimento in cromo: 200 μm

Roughness: Ra 0,006um

Distribuzione circolare: 2um

Requisiti di misura: misurare la durezza del cromo del rotolo del pezzo del palo della batteria

Strumento utilizzato: misuratore di durezza del rotolamento SU-300M

Figura 1. Rulli di batteria

II. Sfide per i clienti:

1. Rockwell hardness tester, Brinell hardness tester, Vickers hardness tester, il prodotto è troppo grande per misurare direttamente.e il prodotto può essere smaltito solo dopo il rilevamentoIn pratica, questo metodo di prova non è adatto per l'ispezione dei lotti.

2Il tester di durezza portatile di Leeb utilizza il principio di impatto di Leeb per misurare la durezza del prodotto, che ha elevati requisiti per le dimensioni e il peso del pezzo misurato,e può misurare solo pezzi di grandi e medie dimensioni (requisito teorico di 5 kg)Non è possibile misurare pezzi di forma speciale, pezzi di piccole dimensioni, pezzi sottili (compresi galvanoplastica, rivestimento a spruzzo, strato di nitruri, ecc.).non è possibile verificare la durezza del cromo dei rotoli con durezza Leeb.

Il responsabile della qualità del cliente si trovava di fronte alla sfida di non disporre di attrezzature di prova per controllare la durezza del cromo dei rotoli e voleva trovare un sistema di prova efficiente,Soluzione non distruttiva per la misurazione della durezza.

III. Soluzioni

Sulla base delle attuali sfide del cliente, abbiamo deciso di utilizzare un tester di durezza ad ultrasuoni per misurare il campione.

Il tempo di misura singolo del misuratore di durezza ad ultrasuoni è di circa 4 secondi/tempo, which is more than 17 times higher than the measurement efficiency of the desktop Rockwell hardness tester and more than 40 times higher than the measurement efficiency of the desktop Vickers hardness tester.

Il diametro di rientro dopo misurazione con il tester di durezza ad ultrasuoni è di 0,026 mm. Il diametro di rientro dopo misurazione con il tester di durezza Rockwell è di 0.484 mm (cfr. figura 2 per la rientrata). Dopo la misurazione con il tester di durezza ad ultrasuoni, non influenzerà il successivo montaggio e l'uso dell'utente.

Il tester di durezza ad ultrasuoni di Sinowon Precision adotta una piccola forza di prova di carico,che può misurare la durezza del cromo del rullo del pezzo del palo della batteria in lotti senza danneggiare il pezzo di lavoro dopo la taratura, in modo da garantire efficacemente la qualità di produzione del prodotto.

Figura 2.Utilizzando il microscopio ad alta definizione Sinowon VM-500 per ingrandire 412 volte per osservare il confronto tra l'indentatura di misura della durezza ad ultrasuoni e il diametro dell'indentatura di misura della durezza di Rockwell

IV. ProvaRSultani.

Statistiche e analisi dei dati misurati da un misuratore di durezza ad ultrasuoni su campioni di rotoli.

Nota: i valori contrassegnati in rosso sono i valori massimi e minimi dello stesso campione misurati 6 volte.

Il tempo di prova è di circa 4 secondi, vedere il video di prova per i dettagli.

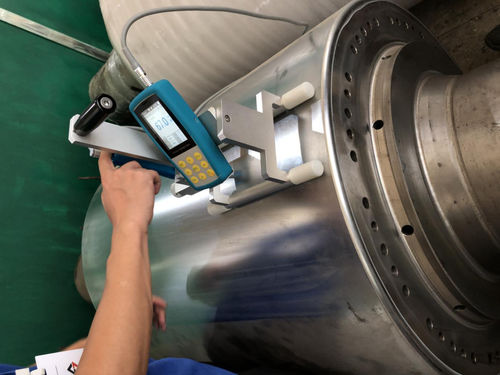

V. ProvaPictus

VI. ProvaCConclusioni:

Sulla base dell'analisi dei dati di cui sopra, si possono trarre le seguenti conclusioni:

Il tester di durezza ad ultrasuoni è semplice da usare, ha un'elevata stabilità e deve solo preparare un campione di trattamento superficiale dello stesso materiale del prodotto sottoposto a prova,che può ottenere una misurazione accurata della durezza.

Il tester di durezza ad ultrasuoni ha i vantaggi di velocità rapida, portabilità, alta precisione, ecc., che può risolvere molti pezzi irregolari e grandi,e pezzi di lavoro che non possono essere testati da un tester di durezza da scrivaniaPuò essere utilizzato per l'ispezione in loco della durezza di grandi quantità di pezzi finiti e non c'è bisogno di preoccuparsi del problema dei rottami di prodotto dopo il test della durezza.

Il tester di durezza ad ultrasuoni utilizza una piccola forza di prova di carico per misurare pezzi più sottili che il tester di durezza Leeb non può misurare, come piastre sottili, tubi a pareti sottili, strati di galvanoplastica,rivestimenti a spruzzoNon sono lasciate tracce visibili sulla superficie del pezzo di lavoro dopo la prova.è ideale per gli utenti di fascia alta che non richiedono danni alla superficie del prodotto, e può eseguire la misurazione della durezza senza danneggiare il prodotto finito.

Con software di elaborazione dati SPC, supporta dati online e dati storici per ricevere statistiche, dati di misurazione visualizzati, visualizzazione di icone intuitiva, può impostare limiti superiori e inferiori,evidenziare le anomalie, supportano i rapporti di risparmio e di esportazione e i dati di prova possono essere rintracciati.

Il tester di durezza ad ultrasuoni della serie Sinowon Precision SU-300 fornisce una soluzione efficiente di test di durezza in loco per la produzione industriale moderna.Nel miglioramento del controllo della qualità dell'impresa, riduce le perdite dell'impresa e aumenta i profitti dell'impresa.

I seguenti parametri possono essere misurati con il [testatore di durezza ad ultrasuoni motorizzato SU-300M con supporto speciale per rotoli di sonda motorizzati]:

1. valutazione della qualità del materiale: la misurazione della durezza può aiutare a valutare la qualità del materiale dei rotoli.con una migliore resistenza all'usura e durata.

2- valutazione delle prestazioni del rotolo: misurando la durezza del rotolo, si possono valutare le sue caratteristiche di prestazione, quali la sua capacità di resistere a pressioni elevate e carichi pesanti.Maggiore è la durezza, più il rotolo è generalmente in grado di sopportare pressioni e carichi maggiori.

3. Ispezione della qualità del cromo: il cromo è un rivestimento protettivo comunemente utilizzato, che può fornire resistenza all'usura e resistenza alla corrosione sulla superficie del rotolo.Misurando la durezza del cromo, la sua qualità e lo spessore possono essere valutati per garantire che abbia adeguate proprietà protettive.

4Controllo della qualità: la misurazione della durezza è una parte importante del controllo della qualità, che può essere utilizzata per garantire la coerenza e la standardizzazione nel processo di fabbricazione dei rotoli.Misurando regolarmente la durezza, possono essere individuati i rotoli non conformi e possono essere adottate misure appropriate per ripararli o sostituirli
