Tester di durezza ad ultrasuoni di precisione Soluzioni di misura del tubo in acciaio inossidabile

Tester di durezza ad ultrasuoni di precisione Soluzioni di misura del tubo in acciaio inossidabile

I. ProvaSesemplari eREquipaggiamenti:

Pezzo di lavoro: tubo in acciaio inossidabile (fig. 1).

Diametro del prodotto: 10-20 mm

Requisito di durezza di misurazione 130~220HV

Requisiti di prova: ispezione completa online

Strumento utilizzato: misuratore di durezza ad ultrasuoni SU-400M (sonda 3N motorizzata)

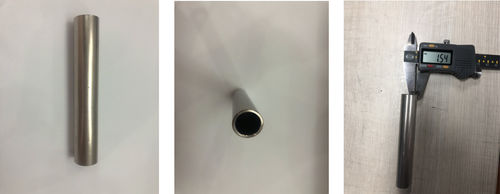

Fig. 1. Disegno fisico del campione

II. CorrenteP- Non lo so.Punguenti:

1. Rockwell hardness tester, Brinell hardness tester, Vickers hardness tester, bassa efficienza di misurazione.

2Il tester di durezza portatile di Leeb utilizza il principio di impatto di Leeb per misurare la durezza del prodotto, che ha elevati requisiti per le dimensioni e il peso del pezzo misurato,e può misurare solo pezzi di grandi e medie dimensioni (requisito teorico di 5 kg)Non è possibile misurare pezzi di forma speciale, pezzi di piccole dimensioni, pezzi sottili (compresi galvanoplastica, rivestimento a spruzzo, strato di nitruri, ecc.).non è possibile verificare la durezza del cromo dei rotoli con durezza Leeb.

Il tester di durezza ad ultrasuoni di Sinowon Precision adotta una piccola forza di prova di carico,che può effettuare un'ispezione completa non distruttiva della durezza dei tubi in acciaio inossidabile senza danneggiare il pezzo di lavoro dopo la taratura, garantendo efficacemente la qualità della produzione dei prodotti.

I clienti volevano anche trovare un metodo di misurazione della durezza efficiente e non distruttivo per una misurazione e uno screening rapidi.

III. Soluzioni

Sulla base degli attuali punti di dolore di misurazione, abbiamo deciso di usare un tester di durezza ad ultrasuoni per misurare il campione.

Poiché il tempo di una singola misurazione del tester di durezza ad ultrasuoni è di circa 6 secondi/tempo, l'efficienza è aumentata di 17 volte rispetto al tester di durezza Rockwell desktop.E il diametro dell'indentation dopo la misurazione con il tester di durezza ad ultrasuoni è 0.026 mm, e il diametro di indentamento dopo misurazione con il misuratore di durezza Rockwell è di 0,484 mm (vedi figura 2 per l'indentamento).Dopo l'uso del misuratore di durezza ad ultrasuoni,non pregiudica l'assemblaggio e l'uso successivi da parte dell'utente.

Figura 2.Utilizzando il microscopio ad alta definizione Sinowon VM-500 per ingrandire 412 volte per osservare il confronto tra l'indentatura di misura della durezza ad ultrasuoni e il diametro dell'indentatura di misura della durezza di Rockwell

IV. Confronto diTestResults conMMicrohardnessTesteri eUUltrasoniciHarditàTEster.

Tester di durezza Micro Vickers (forza di prova 300 gf)

Tester di durezza ad ultrasuoni SU-400M(forza di prova 300 gf)

Nota: i valori contrassegnati in rosso sono i valori massimi e minimi dello stesso campione misurato 5 volte.

Immagine di misurazione del campo del tester di durezza Micro Vickers:

Immagini di misurazione sul campo del tester di durezza ad ultrasuoni:

V. Conclusione del test:

Sulla base dell'analisi dei dati di cui sopra, si possono trarre le seguenti conclusioni:

I testatori di durezza ad ultrasuoni sono semplici da usare e altamente affidabili, consentendo misure di durezza accurate.

Il tester di durezza ad ultrasuoni ha le caratteristiche di portabilità, elevata efficienza, alta precisione e non distruttività.Può risolvere molti problemi di durezza del pezzo di lavoro che non possono essere testati da desktop e tester di durezza Leeb, e fornisce un metodo efficiente di prova della durezza in loco per la produzione industriale moderna.

L'uso del tester di durezza ad ultrasuoni non solo migliora il controllo della qualità dell'impresa, ma riduce anche la perdita dell'impresa e aumenta il profitto dell'impresa.
