Soluzioni di misura della durezza della sfera di acciaio

Soluzioni di misura della durezza della sfera di acciaio

I. Esempi di prova e requisiti:

Esemplari: sfera di acciaio (figura 1)

Materiale: acciaio

Dimensione della palla in acciaio: 11 mm

Requisiti: deve essere verificata la durezza del prodotto a sfera di acciaio.

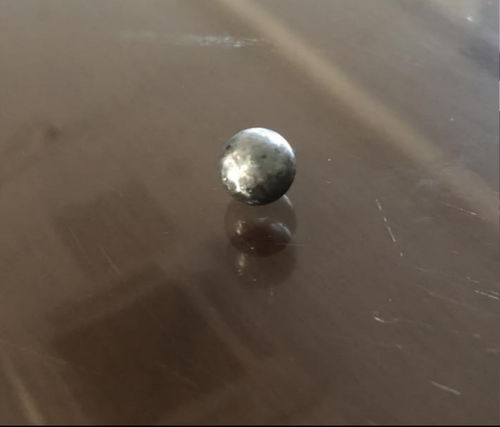

Fig.1 Disegno fisico del campione

II. SfideFdi cui:Clezioni:

Il corpo del tradizionale tester di durezza Rockwell desktop è relativamente pesante, generalmente utilizzato per la misurazione in laboratorio, l'indentatura è grande dopo la misurazione,e la palla d'acciaio non può più essere usata per le merci, e può essere solo smaltito, quindi è adatto solo per il campionamento casuale di test di durezza distruttiva, e non è adatto per gli utenti per effettuare un'ispezione su larga scala della durezza dei pezzi in cantiere.

Il tester di durezza Vickers è esigente per l'operatore, a bassa efficienza e non è adatto ai clienti per ispezionare prodotti ad alto volume.

Il tester di durezza portatile Leeb utilizza il principio di impatto di Leeb per misurare la durezza del prodotto, che ha elevati requisiti per le dimensioni e il peso del pezzo misurato,e può misurare solo pezzi di grandi e medie dimensioni (requisito teorico di 5 kg)Non è possibile misurare pezzi di forma speciale, pezzi di piccole dimensioni, pezzi sottili (compresi galvanoplastica, rivestimento a spruzzo, strato di nitruri, ecc.).non può misurare la durezza delle sfere d'acciaio con un tester di durezza Leeb.

Il responsabile della qualità del cliente si trovava di fronte alla sfida della mancanza di attrezzature di collaudo per verificare pienamente la durezza dei pezzi da lavorare e voleva trovare una soluzione efficiente,Soluzione non distruttiva per la misurazione della durezza.

III. Soluzioni

Sulla base delle attuali sfide del cliente, abbiamo deciso di utilizzare un tester di durezza ad ultrasuoni per misurare i campioni.

Il tempo di misura singolo del misuratore di durezza ad ultrasuoni è di circa 4 secondi/tempo, which is more than 17 times higher than the measurement efficiency of the desktop Rockwell hardness tester and more than 40 times higher than the measurement efficiency of the desktop Vickers hardness tester.

Il diametro di rientro dopo misurazione con il tester di durezza ad ultrasuoni è di 0,026 mm. Il diametro di rientro dopo misurazione con il tester di durezza Rockwell è di 0.484 mm (cfr. figura 2 per la rientrata). Dopo la misurazione con il tester di durezza ad ultrasuoni, non influenzerà il successivo montaggio e l'uso dell'utente.

Il tester di durezza ad ultrasuoni di Sinowon Precision adotta una piccola forza di prova di carico,che può misurare la durezza del cromo del rullo del pezzo del palo della batteria in lotti senza danneggiare il pezzo di lavoro dopo la taratura, in modo da garantire efficacemente la qualità di produzione del prodotto.

Figura 2.Utilizzando il microscopio ad alta definizione Sinowon VM-500 per ingrandire 412 volte per osservare il confronto tra l'indentatura di misura della durezza ad ultrasuoni e il diametro dell'indentatura di misura della durezza di Rockwell

IV. Risultati delle prove:

Abbiamo testato i valori di durezza dei campioni utilizzando rispettivamente il tester di durezza micro, il tester di durezza Rockwell e il tester di durezza ad ultrasuoni.

V. ProvaConclusioni:

Sulla base dell'analisi dei dati di cui sopra, si possono trarre le seguenti conclusioni:

Il tester di durezza ad ultrasuoni SU-300 può controllare completamente la durezza dei campioni di sfere di acciaio e selezionare rapidamente i prodotti che non soddisfano lo standard di durezza.

Il tester di durezza ad ultrasuoni ha i vantaggi di alta velocità, portabilità e alta precisione.e pezzi di lavoro che non possono essere testati da un tester di durezza BenchtopPuò essere utilizzato per l'ispezione in loco della durezza di grandi quantità di pezzi finiti, e non c'è bisogno di preoccuparsi del problema dello smaltimento del prodotto dopo il test di durezza.

Il tester di durezza ad ultrasuoni utilizza una piccola forza di prova di carico per misurare pezzi più sottili che il tester di durezza Leeb non può misurare, come piastre sottili, tubi a pareti sottili, strati di galvanoplastica,rivestimenti a spruzzoNon sono lasciate tracce visibili sulla superficie del pezzo di lavoro dopo la prova.è ideale per gli utenti di fascia alta che non richiedono danni alla superficie del prodotto, e può eseguire la misurazione della durezza senza danneggiare il prodotto finito.

Con software di elaborazione dati SPC, supporta dati online e dati storici per ricevere statistiche, dati di misurazione visualizzati, visualizzazione di icone intuitiva, può impostare limiti superiori e inferiori,evidenziare le anomalie, supportano i rapporti di risparmio e di esportazione e i dati di prova possono essere rintracciati.

Il tester di durezza ad ultrasuoni della serie Sinowon Precision SU-300 fornisce una soluzione efficiente di test di durezza in loco per la produzione industriale moderna.Nel miglioramento del controllo della qualità dell'impresa, riduce le perdite dell'impresa e aumenta i profitti dell'impresa.
