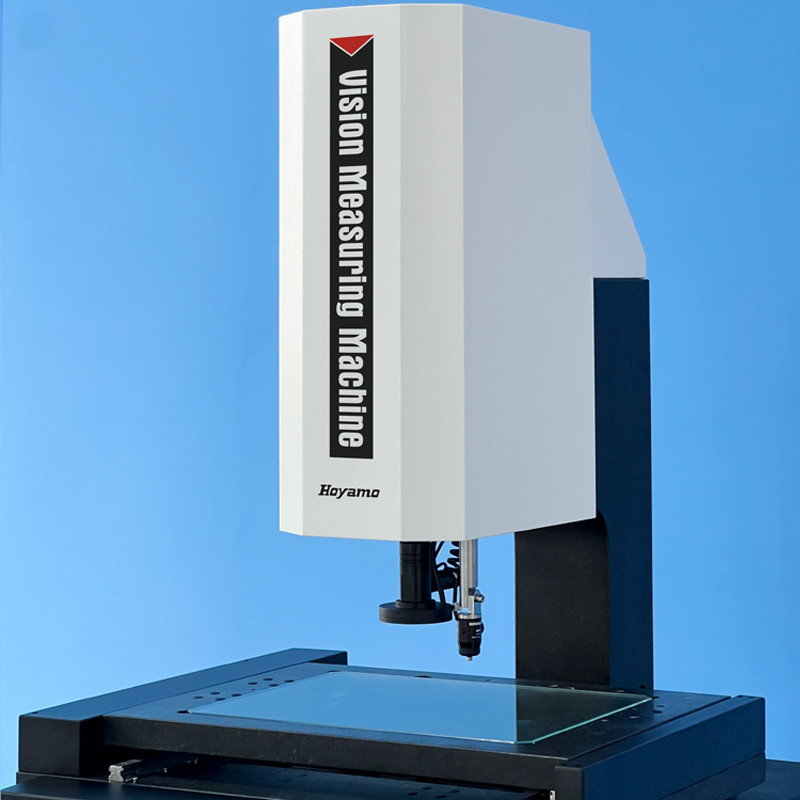

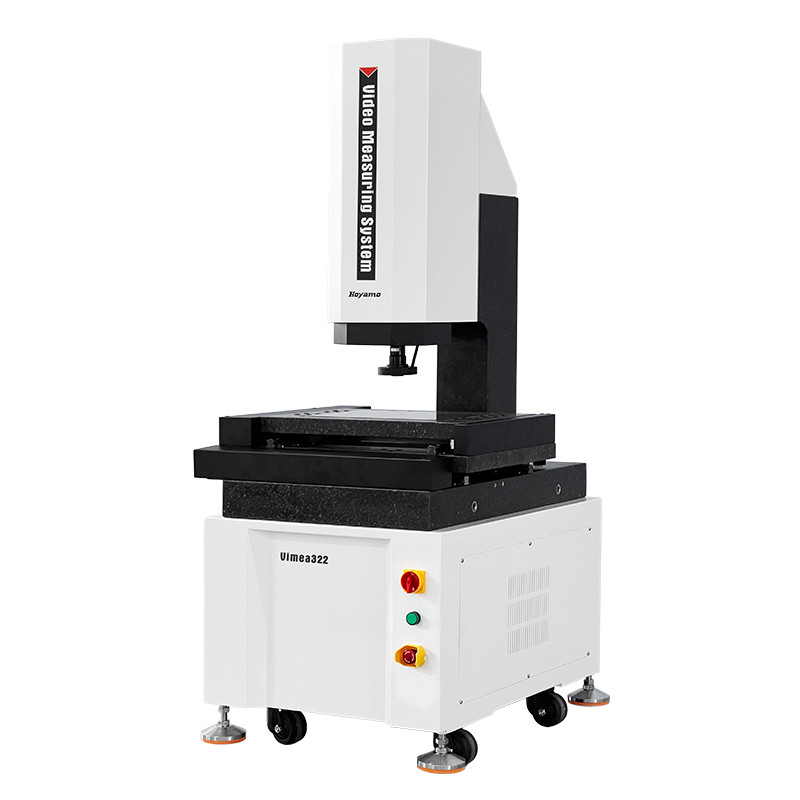

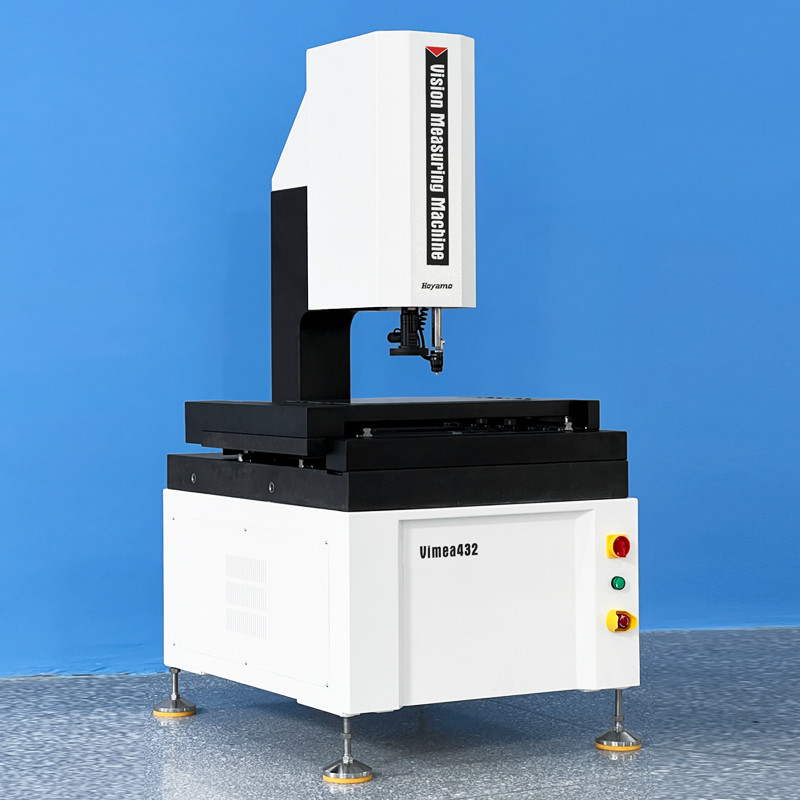

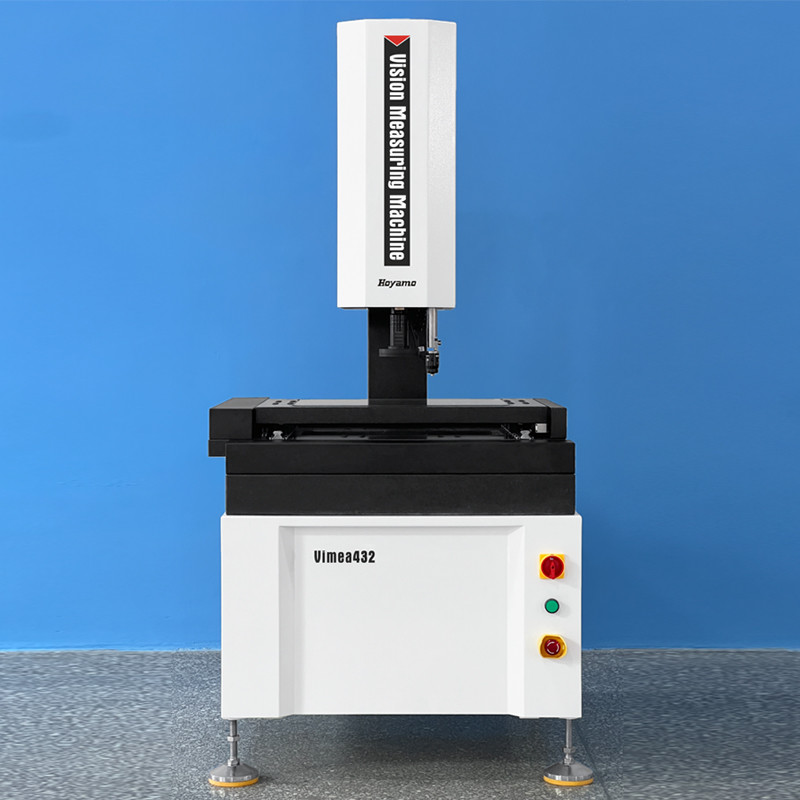

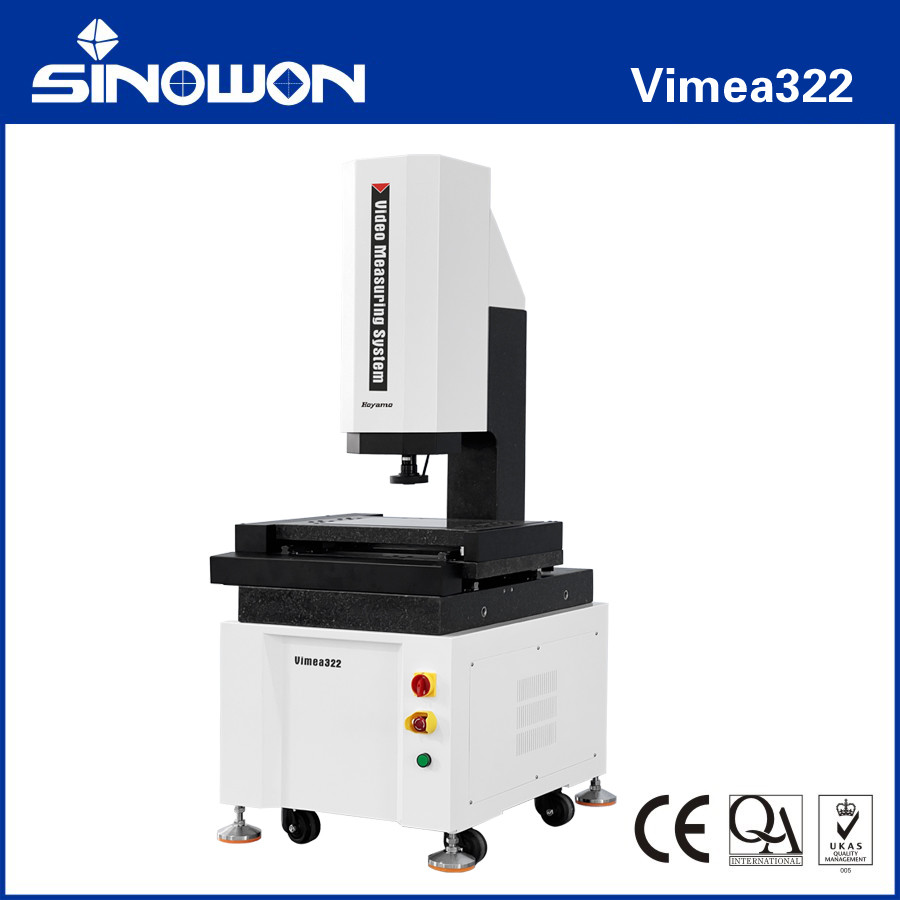

Sistema di misurazione video automatico a sbalzo Vimea322 Serie
Caratteristica del prodotto:
1. Controllo di precisione automatico CNC a tre assi XYZ, posizionamento preciso;
2. Base e colonna in granito, buona stabilità;
3. Guide lineari di precisione, viti a sfera di grado rettificato e servomotori CA, ecc., garantiscono la precisione e la stabilità del sistema di movimento;
4. Righello a griglia ad alta precisione da 0,5 μm per garantire la precisione di posizionamento e la precisione di misurazione del sistema;
5. Telecamera digitale ad alta risoluzione per soddisfare le esigenze di osservazione chiara e misurazione precisa;
6. Obiettivo ottico ad alta definizione 6,5X, zoom preciso, correzione pixel una tantum;
7. Sistema di illuminazione superficiale a LED a 5 anelli e 8 aree controllato da programma e sistema di illuminazione del contorno a LED parallelo realizzano in modo intelligente la regolazione della luminosità a 256 livelli;
8. Il software di misurazione Vision automatico iMeasuring con funzioni potenti e facile da usare.
Specifiche:
| Prodotto |
Sistema di misurazione video automatico a sbalzo Serie Vimea |
| Modello |
Vimea322 |
Vimea432 |
Vimea542 |
| Corsa asse X/Y |
(300*200)mm |
(400*300)mm |
(500*400)mm |
| Corsa asse Z |
200mm |
| Scala lineare a 3 assi X/Y/Z (mm) |
Risoluzione scala lineare: 0,5um |
| Modalità di guida |
Guida lineare ad alta precisione, guida a doppio binario e doppio cursore |
| Modalità di funzionamento |
Controller a joystick, funzionamento con mouse, programma di rilevamento automatico |
| Precisione* |
Asse XY: ≤2,5+L/200(um) |
| Asse Z: ≤5,0+L/200(um) |
| Ripetibilità |
2um |
|
Illuminazione
Sistema
|
Contorno |
Illuminazione del contorno parallelo a LED |
| Superficie |
Illuminazione superficiale a LED a 5 anelli e 8 divisioni regolabile in continuo da 0 a 255 |
| Sistema video** |
Telecamera digitale ad alta risoluzione da 1/2,9" |
| Obiettivo zoom manuale 6,5X, ingrandimento ottico: 0,7X-4,5X, ingrandimento video: 28X~180X |
| Software di misurazione |
iMeasuring |
| Sistema operativo |
Supporta il sistema operativo WIN 10/11-32/64 |
| Lingua |
Inglese, cinese semplificato, cinese tradizionale, versioni in altre lingue opzionali |
| Ambiente di lavoro |
Temperatura 20℃±2℃, variazione di temperatura <1℃/ora; Umidità 30%~80%RH; Vibrazioni <0,02 g, ≤15 Hz. |
| Alimentazione |
220 V/50 Hz/10 A |
| Capacità di carico |
25 kg~50 kg |
| Dimensioni (LxPxA) |
(789*636*1640)mm |
(961*747*1640)mm |
121*860*1690)mm |
| Dimensioni imballo (LxPxA) |
(1040*900*1900)mm |
(1140*1000*1900)mm |
(1260*1100*1900)mm |
| Peso lordo/netto |
200 kg |
320 kg |
505 kg |
Nota:
L è la lunghezza misurata (mm), la precisione meccanica dell'asse Z e la precisione di messa a fuoco sono strettamente correlate alla superficie del pezzo.
L'ingrandimento è un valore approssimativo, è correlato alle dimensioni del monitor e alla risoluzione.
L'obiettivo 0,5X o 2X è disponibile come opzione in base alle esigenze.
Descrizione del modello di configurazione del prodotto (esempio con Vimea322):
| Categoria di prodotto |
2.5D |
3D |
2.5D |
3D |
| Prodotto |
Sistema di misurazione video automatico 2.5D |
3D Automatico
Sistema di misurazione a contatto e video
|
2.5D Automatico
Sistema di misurazione laser-scan e video
|
3D Automatico Multisensoriale
Macchina di misurazione
|
| Modello |
Vimea322A |
Vimea322B |
Vimea322C |
Vimea322D |
| Tipo |
A |
B |
C |
D |
| Significato |
Sensore con obiettivo zoom ottico |

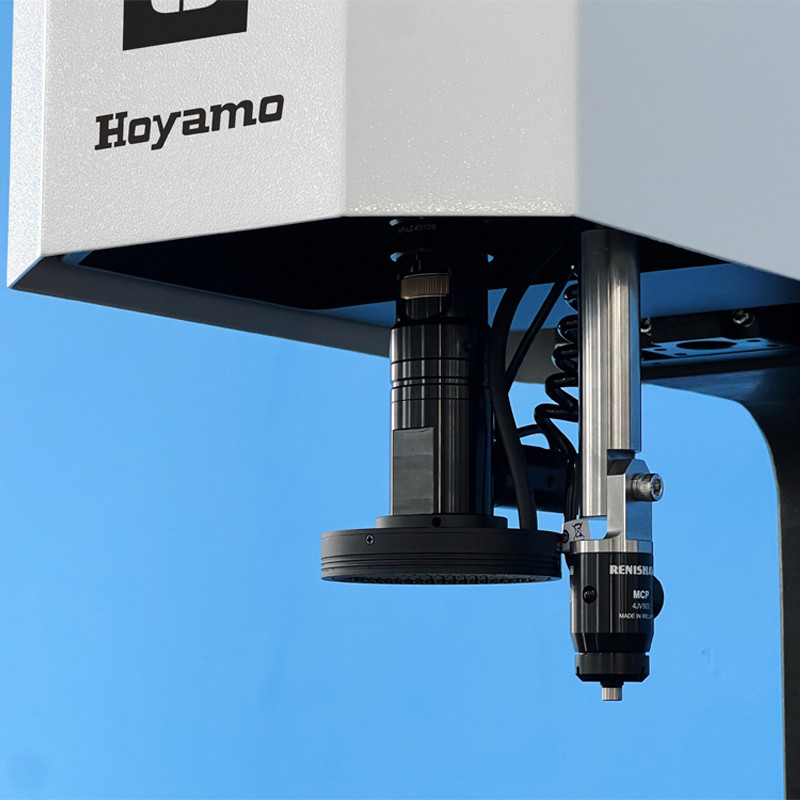

Sensore con obiettivo zoom e sensore a sonda a contatto |
Sensore con obiettivo zoom e sensore laser |
Sensore con obiettivo zoom, sensore a sonda a contatto e sensore laser |
| Sonda a contatto |
Senza |
MCP-Kit1 |
Senza |
MCP-Kit1 |
| Modulo laser |
Senza |
Senza |
Laser Omron |
Laser Omron |
| Versione software |
iMeasuring4.1 |
iMeasuring4.2 |
iMeasuring5.0 |
iMeasuring5.1 |
Modelli e specifiche del sistema di misurazione video automatico a sbalzo:
| Modello |
Codice# |
Modello |
Codice# |
Modello |
Codice# |
| Vimea322A |
524-120G |
Vimea432A |
524-120H |
Vimea542A |
524-120J |
| Vimea322B |
524-220G |
Vimea432B |
524-220H |
Vimea542B |
524-220J |
| Vimea322C |
524-320G |
Vimea432C |
524-320H |
Vimea542C |
524-320J |
| Vimea322D |
524-420G |
Vimea432D |
524-420H |
Vimea542D |
524-420J |
Tabella guida di viaggio del sistema di misurazione video automatico a sbalzo:
| Corsa |
Modello
|
Precisione |
Corsa asse X
mm
|
Corsa asse Y
mm
|
Corsa standard asse Z
mm
|
Corsa personalizzata massima asse Z
mm
|
| E1x,y |
E1z |
| 300x200x200 |
Vimea322 |
2,5+L/200 |
5,0+L/200 |
300mm |
200mm |
200mm |
250mm |
| 400x300x200 |
Vimea432 |
2,5+L/200 |
5,0+L/200 |
400mm |
300mm |
200mm |
300mm |
| 500x400x200 |
Vimea542 |
2,5+L/200 |
5,0+L/200 |
500mm |
400mm |
200mm |
400mm |
