Sistema di misurazione della visione automatica di viaggio super grande macchina di misurazione ad alta precisione

1 set
MOQ
Can be discussed
prezzo
Sistema di misurazione della visione automatica di viaggio super grande macchina di misurazione ad alta precisione
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Codice#: 523-180R
Viaggio dell'asse X/Y: (2600*1600) mm
Viaggi sull'asse Z: 200 mm
Asse X/Y/Z Scala lineare: Risoluzione: 0,1 mm
Accuratezza dell'asse XY: ≤ 4,0+L/200 ((um)
Accuratezza dell'asse Z: ≤ 5,0+L/200 ((um)
Ripetibilità: 2um
Software di misura: iMisurazione
Dimensione (LxPxA): (3572*2170*1926) mm
Peso netto: 6500kg
Evidenziare:

Sistema di misurazione della visione automatica di grande dimensione

,

Sistema di misurazione della visione automatica di precisione

,

Macchina di misurazione di precisione automatica
Informazioni di base
Luogo di origine: Jiangmen, Cina
Marca: SINOWON
Certificazione: CE/ROHS
Numero di modello: AutoVision26162A
Documento: D4 Sinowon AutoVision26162 ...a1.pdf
Termini di pagamento e spedizione
Imballaggi particolari: Compensato
Tempi di consegna: 30 GIORNI LAVORATIVI
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 100 set/mese
Descrizione di prodotto

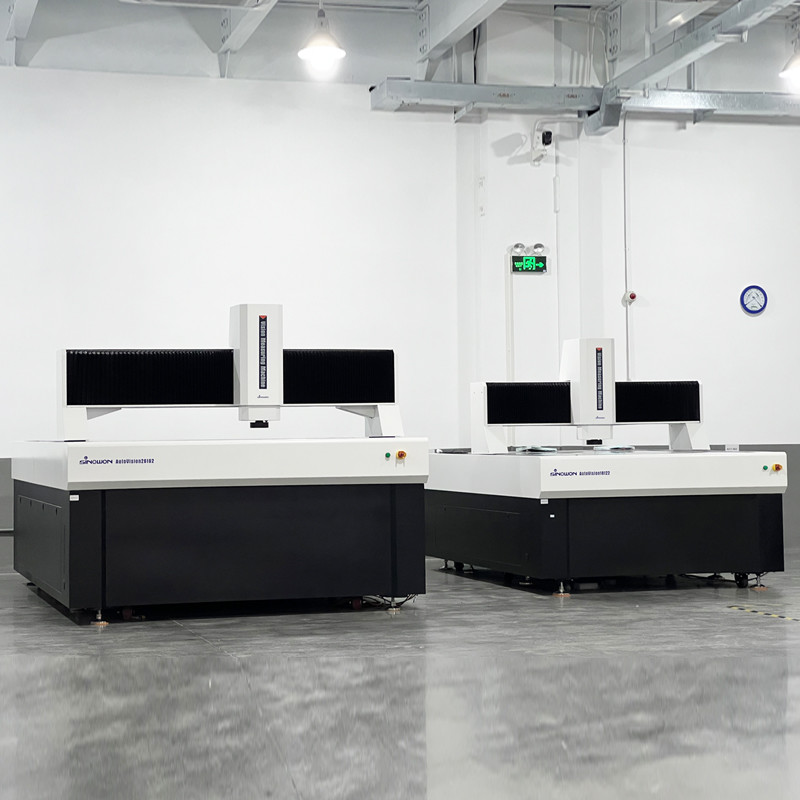

Macchina di misura a visione automatica a ponte mobile di grandi dimensioni e alta precisione

200 Serie

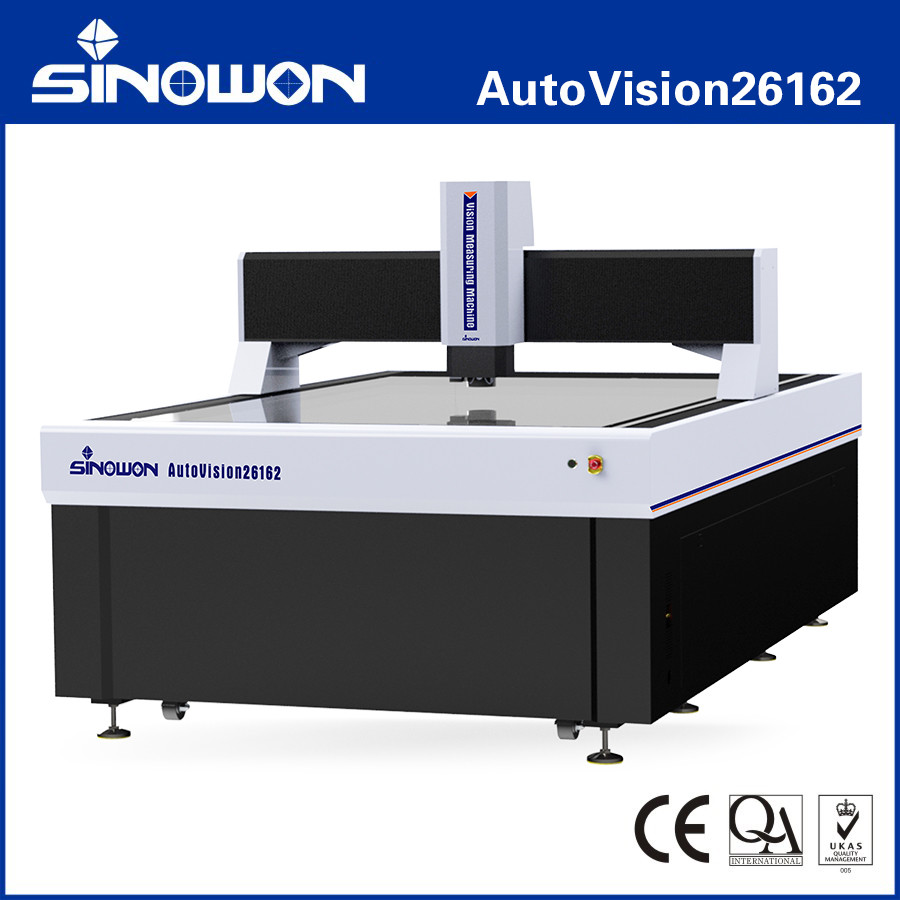

Sistema di misurazione della visione automatica di viaggio super grande macchina di misurazione ad alta precisione 0



Introduzione al prodotto:



AutoVision è uno strumento di misura a visione automatica a ponte mobile di alta precisione progettato per misurazioni di alta precisione e su larga scala. Utilizzando la struttura a ponte mobile, misurando il pezzo in posizione stazionaria, garantisce precisione e stabilità di misura, è adatto per l'industria elettronica, apparecchi e strumenti medici, misurazione di LCD e aerospaziale e altre industrie.



Caratteristiche del prodotto:Struttura a ponte mobile, il pezzo in lavorazione è fisso;l

  • Controllo completamente automatico CNC a quattro assi, misurazione automatica;l
  • Base e colonna in marmo indiano, buona stabilità;l
  • Scala lineare RSF importata, risoluzione 0,1um, vite a sfera rettificata e servomotore CA ecc. per garantire la precisione e la stabilità del sistema di movimento;
  • Telecamera a colori HD importata per soddisfare le esigenze di osservazione chiara e misurazione accurata;
  • Obiettivo zoom coassiale motorizzato ad alta risoluzione 8,3x, raddoppio accurato e correzione dei pixel una volta sola;
  • Con illuminazione LED fredda programmabile a 5 anelli e 8 divisioni superficiali e illuminazione parallela a LED di contorno e regolazione intelligente della luce integrata, può controllare automaticamente la luminosità nelle 8 divisioni;
  • Software iMeasuring con funzioni potenti e facile da usare per migliorare il controllo qualità;l
  • Modulo sonda MCP e sensore laser opzionali. Le macchine possono essere personalizzate in base alle esigenze dei clienti.
  • Specifiche:

Prodotto



Visione automatica 2.5D Modello
Corsa asse Y mm 200
2600*1600 Corsa asse Z (mm)
200
Righello a griglia aperto, risoluzione: 0,1um Guida lineare
Asse X Motore a levitazione magnetica a spinta da 260 N.m con doppia guida lineare INA Germania Asse Y
Motore a levitazione magnetica doppia a spinta da 1100 N.m con guida lineare quadrupla INA Germania e doppio encoder a griglia Asse Z
Servomotore CA Panasonic 400W con freno e doppia guida lineare INA Germania Modalità operativa
Controller a joystick, funzionamento con mouse, programma di rilevamento automatico Precisione* (um)
Asse XY: ≤4,0+L/200 Asse Z: ≤5,0+L/200
Ripetibilità (um)
2um Sistema di illuminazione
Contorno Illuminazione parallela di contorno a LED Superficie
Illuminazione superficiale a LED a 5 anelli e 8 divisioni regolabile in continuo da 0~255 Sistema video**
Telecamera a colori digitale ad alta definizione da 1/1,8" Obiettivo zoom motorizzato 8,3X; Ingrandimento ottico: 0,6X~5,0X; Ingrandimento video: 20X~170X (monitor da 21”)
Software di misurazione
iMeasuring Sistema operativo
Supporta il sistema operativo WIN10/11-32/64 bit Lingua
Inglese, cinese semplificato, cinese tradizionale, è possibile aggiungere altre lingue Ambiente di lavoro
Temperatura 20℃±2℃, variazione di temperatura <1℃/Hr; umidità 30%~80%RH; vibrazione<0,02 g, ≤15 HzAlimentazione
CA220V/50Hz; 110V/60Hz Dimensioni (LxPxH) (mm)
3572*2170*1926 Peso netto (Kg)
6500 Nota:




L è la lunghezza misurata (mm), la precisione meccanica dell'asse Z e la precisione di messa a fuoco sono strettamente correlate alla superficie del pezzo.

L'ingrandimento è un valore approssimativo, è correlato alle dimensioni del monitor e alla risoluzione.

Campo visivo (mm) = (diagonale*Orizzontale*Verticale)

Descrizione del modello di configurazione del prodotto (esempio con AutoVision 26162):





Categoria di prodotto



2.5D 3D Prodotto 3D Prodotto
Visione automatica 2.5D

Macchina di misura

AutoVision26162B

 Macchina di misura multisensoriale automatica 3D Modello

AutoVision26162A

AutoVision26162B
Corsa asse Y mm 528-180H 528-280H 528-380H 528-480H
C D Significato Sensore con obiettivo zoom ottico Sensore con obiettivo zoom e sensore a sonda a contatto
Sensore con obiettivo zoom e sensore laser Sensore con obiettivo zoom, sensore a sonda a contatto e sensore laser Sonda a contatto Senza MCP-Kit1
Senza Versione software Senza Versione software Senza
Laser Omron Versione software Versione software iMeasuring4.2 iMeasuring4.2
iMeasuring5.0 iMeasuring5.1 Modelli e specifiche della macchina di misura a visione automatica a ponte mobile: Modello Codice#



Modello



Corsa asse Y mm SinoVision342A Corsa asse Y mm SinoVision342A Corsa asse Y mm SinoVision342A Corsa asse Y mm SinoVision342A
523-180J

AutoVision652A

 523-180K AutoVision862A 523-180L AutoVision432B 523-280H AutoVision542B
523-280J AutoVision652B 523-280K AutoVision862B 523-280L AutoVision432C 523-380H AutoVision542C
523-380J AutoVision652C 523-380K AutoVision862C 523-380L AutoVision432D 523-480H AutoVision542D
523-480J AutoVision652D 523-480K AutoVision862D 523-480L Modello Codice# Modello
Corsa asse Y mm SinoVision342A Corsa asse Y mm SinoVision342A Corsa asse Y mm SinoVision342A Corsa asse Y mm SinoVision342A
523-180N AutoVision15122A 523-180P AutoVision18122A 523-180Q AutoVision1082B 523-280M AutoVision12102B
523-280N AutoVision15122B 523-280P AutoVision18122B 523-280Q AutoVision1082C 523-380M AutoVision12102C
523-380N AutoVision15122C 523-380P AutoVision18122C 523-380Q AutoVision1082D 523-480M AutoVision12102D
523-480N AutoVision15122D 523-480P AutoVision18122D 523-480Q Modello Codice# Modello
Corsa asse Y mm SinoVision342A Corsa asse Y mm SinoVision342A Corsa asse Y mm SinoVision342A Corsa asse Y mm SinoVision342A
528-180H SinoVision452A 528-180J SinoVision562A 528-180K AutoVision26162B 523-280R SinoVision342B
528-280H SinoVision452B 528-280J SinoVision562B 528-280K AutoVision26162C 523-380R SinoVision342C
528-380H SinoVision452C 528-380J SinoVision562C 528-380K AutoVision26162D 523-480R SinoVision342D
528-480H SinoVision452D 528-480J SinoVision562D 528-480K Tabella guida allo spazio di misurazione della macchina di misura a visione automatica a ponte mobile: Corsa Modello



Precisione



Corsa asse X mm Corsa asse Y mm Corsa standard asse Z mm Massimo asse Z Corsa personalizzata mm E1x,y E1z 300X400X200
SinoVision342 1,2+L/200
3,0+L/200 400 300 1500 2,0+L/200 3,5+L/200 2,0+L/200
400 200 400 2,0+L/200 2,0+L/200
500 200 400 400 2,0+L/200
4,0+L/200 300 400 2000 3,5+L/200 2,0+L/200 2,0+L/200
500 200 2,0+L/200 400 2,0+L/200
600 200 400 400 2,0+L/200
800 200 400 300 2,0+L/200
5,0+L/200 800 1000 200 300 300 3,5+L/200
5,0+L/200 1000 1200 200 300 200 3,5+L/200
5,0+L/200 1200 1500 200 200 200 3,5+L/200
5,0+L/200 1200 1800 200 200 2000X1500X200
5,0+L/200 1500 2000 200 200 2600X1600X200
2600 200 200 Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente.

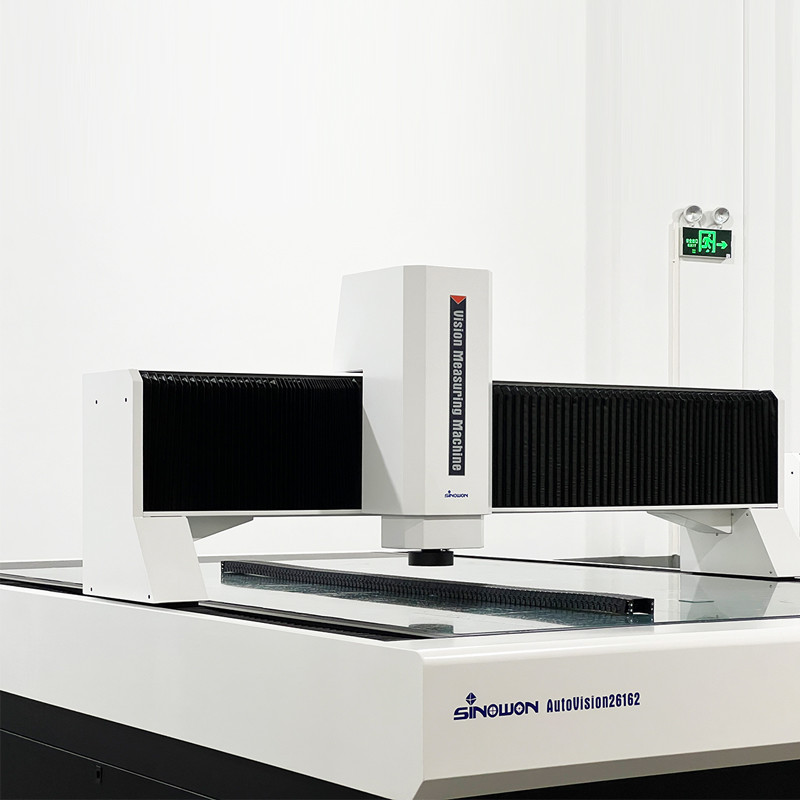

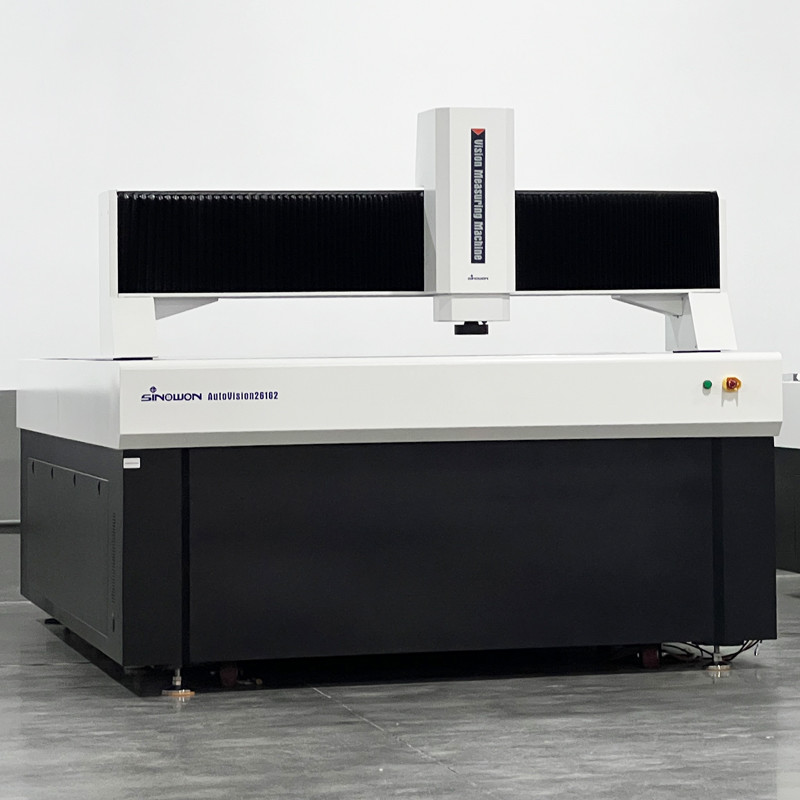

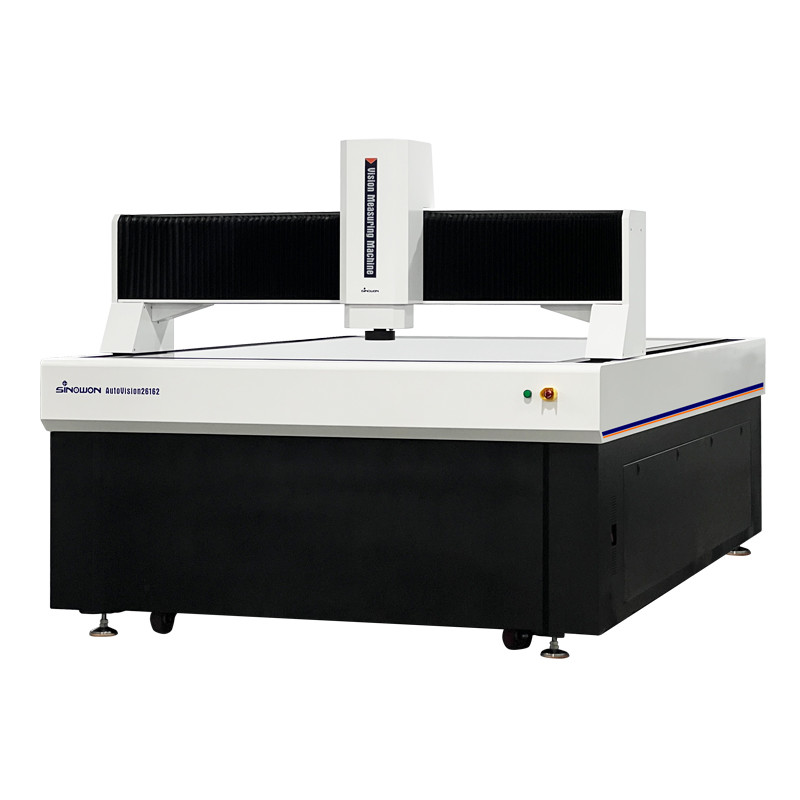

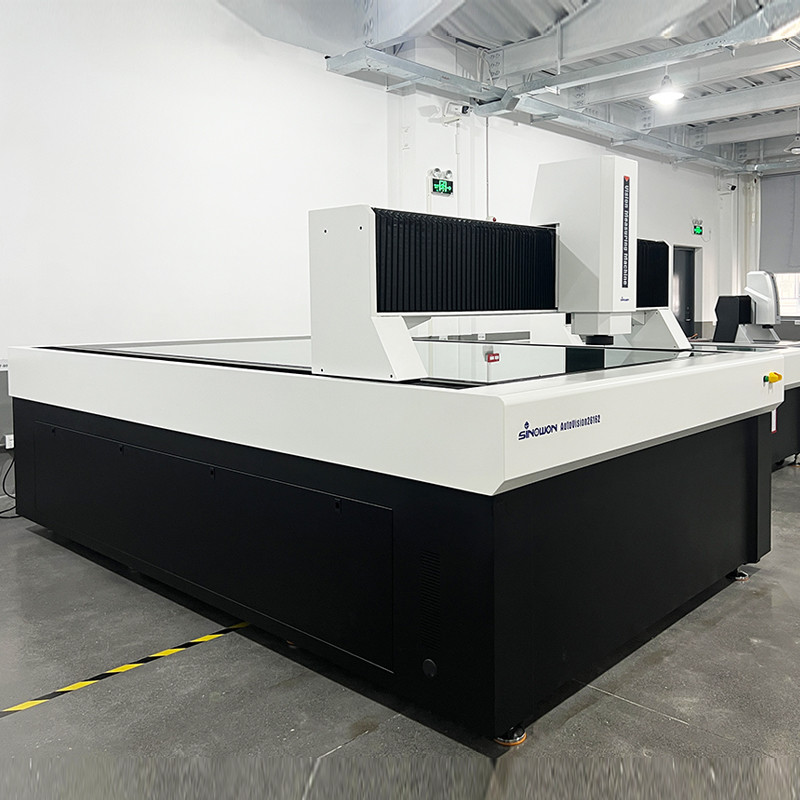

Sistema di misurazione della visione automatica di viaggio super grande macchina di misurazione ad alta precisione 1Sistema di misurazione della visione automatica di viaggio super grande macchina di misurazione ad alta precisione 2Sistema di misurazione della visione automatica di viaggio super grande macchina di misurazione ad alta precisione 3
