Macchina di misurazione della visione manuale ad alta precisione VMM

1 set

MOQ

Can be discussed

prezzo

Macchina di misurazione della visione manuale ad alta precisione VMM

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Codice #: 525-120G

Banchi di lavoro in marmo: (505*350) mm

Banchi di lavoro in vetro: (356*248) mm

Corsa asse X/Y: (300*200) mm

Viaggi sull'asse Z: 200 mm

Scale lineari X/Y: Risoluzione: 0,5 mm

Accuratezza di misura: Asse XY: ≤3,0+L/200 ((um)

Precisione di ripetizione: 2um

Software di misurazione: iMisurazione

Dimensione: (744*643*1075) mm

Peso lordo/netto: 275/208 kg

Evidenziare:

Macchina manuale di misurazione della visione ad alta precisione

,

VMM

,

macchina manuale di misurazione della visione

Informazioni di base

Luogo di origine: Jiangmen, Cina

Marca: Hoyamo

Certificazione: CE/ ROHS

Numero di modello: VMS-3020A

Documento: D4 Sinowon VMS Series Manua...a1.pdf

Termini di pagamento e spedizione

Imballaggi particolari: Legno compensato

Tempi di consegna: 15 giorni lavorativi

Termini di pagamento: L/C, T/T

Capacità di alimentazione: 100 serie/mese

Galleria

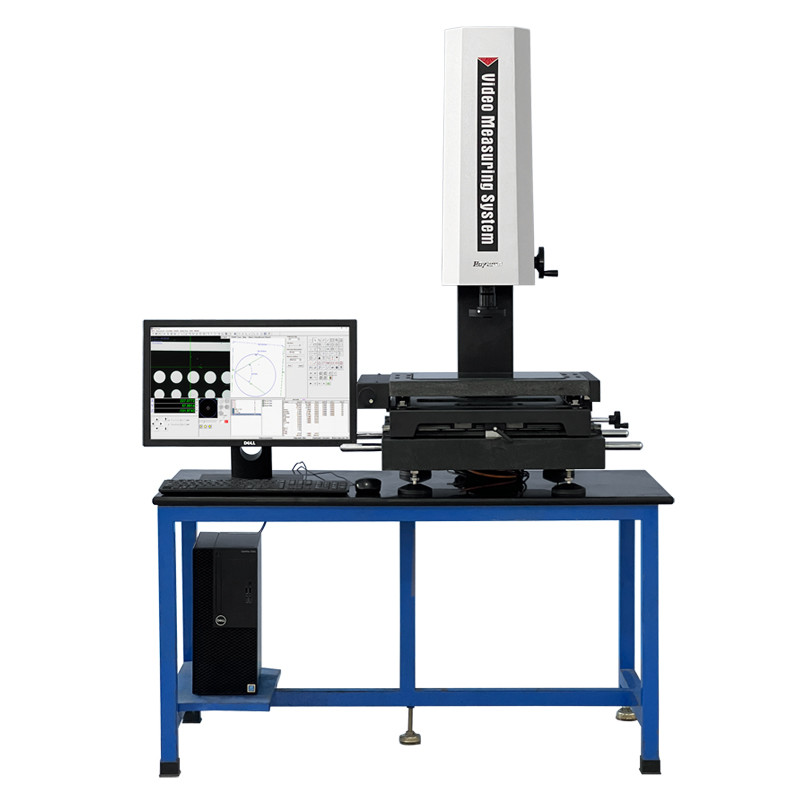

Macchina di misurazione della visione manuale ad alta precisione VMM

Descrizione di prodotto

Sistema di misurazione video Serie VMS-3020

Caratteristica del prodotto:

● Adottare base e colonna di pietra di granito per garantire la stabilità e la precisione della macchina;

● Adottare una barra lucida senza denti e un dispositivo di blocco veloce per garantire che l'errore di ritorno del tavolo sia entro 2um;

● Adottare una regolata ottica per strumenti ad alta precisione e un tavolo da lavoro di precisione per garantire che la precisione della macchina sia entro i limiti di ≤3,0+L/200um;

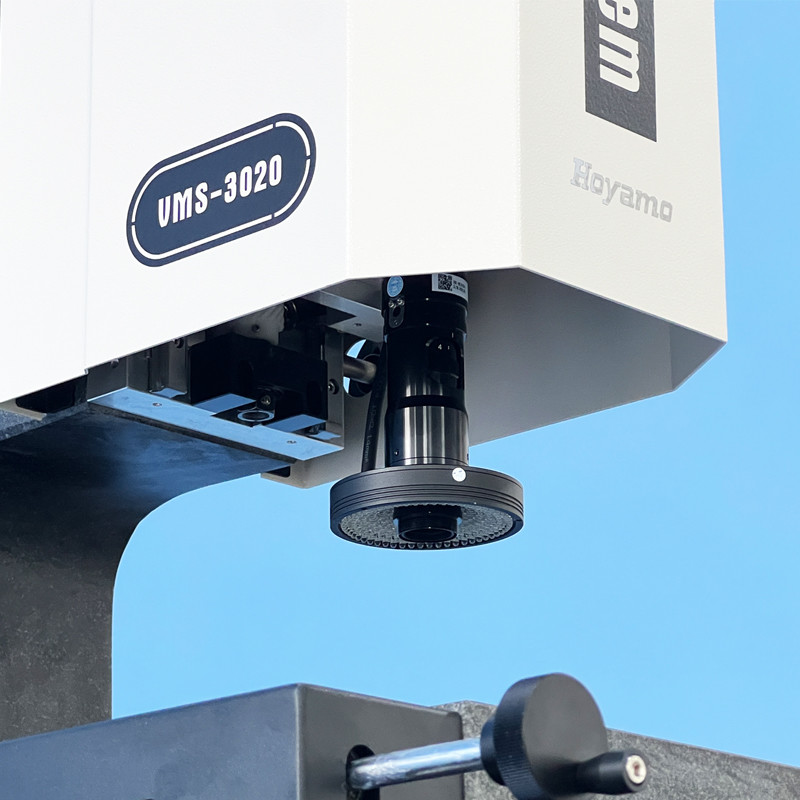

● Adottare lenti zoom e fotocamere digitali a colori ad alta risoluzione per garantire una qualità dell'immagine chiara e senza distorsioni;

● Utilizzando l'illuminazione a freddo LED a superficie a 4 anelli e a 8 aree controllata dal programma e l'illuminazione parallela LED Contour, nonché un modulo di regolazione intelligente della luce integrato,la luminosità di area della luce nell'area a 4 anelli e a 8 anelli può essere liberamente controllata;

● il software di misurazione iMeasuring Vision migliora il controllo della qualità ad un nuovo livello;

● La sonda a contatto opzionale e il software di misurazione tridimensionale possono essere utilizzati per aggiornare la macchina a una macchina di misurazione tridimensionale a contatto.

● Può essere aggiornato per installare un modulo di funzione di messa a fuoco automatica per ottenere una misurazione accurata e semiautomatica.

Le specifiche tecniche:

Prodotto	Sistema di misurazione video manuale serie VMS
Modello	VMS-3020
Banchi di lavoro in marmo	(505*350) mm
Scaffalatura di vetro	(356*248) mm
Asse X/Y Viaggio	(300*200) mm
Percorso dell'asse Z	Guida lineare ad alta precisione, percorrenza efficace 200 mm
Risoluzione X/Y/Z	0.5um
Piedistallo e supporto	Granito ad alta precisione
Accuratezza di misura*	L'asse XY: ≤3,0+L/200 ((um);Zais:≤5+L/200 ((um)
Accuratezza di ripartizione	2um
Sistema di illuminazione ((Adattamento del software)	Superficie 4 anelli e 8 zone regolabile all'infinito Illuminazione a freddo LED
	Illuminazione parallela a LED di contorno
	Luce coassiale opzionale
Fotocamera digitale	1/3"/1.3Mpixel Fotocamera digitale ad alta risoluzione
Lenti zoom	6.5X lente zoom ad alta risoluzione;
Lenti zoom	Ingrandimento ottico: 0,7X ~ 4,5X volte; Ingrandimento video: 26X ~ 172X ((21.5 ′′ Monitor)
Software di misura	iMisurazione
Sistema di funzionamento	Sostenere il sistema operativo WIN 10/11-32/64
Lingua	Inglese, cinese semplificato, cinese tradizionale, opzionale altre versioni linguistiche
Ambiente di lavoro	Temperatura 20°C±2°C, variazione di temperatura <1°C/Hr; umidità 30%~80%RH; vibrazione <0,02g, ≤15Hz.
Fornitore di energia	AC220V/50Hz; 110V/60Hz
Dimensione ((WxDxH)	(7446431075) mm
Peso lordo/peso netto	275/208 kg

Modello eS- specificazioneMannuo ViDeoSistema di misura:

Modello	Codice #	Modello	Codice #	Modello	Codice #	Modello	Codice #
VMS-2015	525-020E	VMS-2515	525-020F	VMS-3020	525-020G	VMS-4030	525-020H
VMS-2015A	525-120E	VMS-2515A	525-120F	VMS-3020A	525-120G	VMS-4030A	525-120H
VMS-2015B	525-220E	VMS-2515B	525-220F	VMS-3020B	525-220G	VMS-4030B	525-220H
VMS-2015C	525-320E	VMS-2515C	525-320F	VMS-3020C	525-320G	VMS-4030C	525-320H
VMS-2015D	525-420E	VMS-2515D	525-420F	VMS-3020D	525-420G	VMS-4030D	525-420H

Lo spazio di misurazione della serie VMS di misurazione della visioneSistema:

Viaggimm	Modello	Codice #	X Asse di percorrenza mm	Asse Y Viaggio mm	Asse Z Viaggio standard mm	Asse Z Viaggio massimo personalizzato mm
100x100x100	VMS-1010	525-020C	100	100	100	- Sì, signore.
150x100x100	VMS-1510	525-020D	150	100	100	- Sì, signore.
200x150x200	VMS-2015	525-020E	200	150	200	300
250x150x200	VMS-2515	525-020G	250	150	200	300
300x200x200	VMS-3020	525-020G	300	200	200	400
400x300x200	VMS-4030	525-020H	400	300	200	400
500x400x200	VMS-5040	525-020J	500	400	200	400
600x500x200	VMS-6050	525-020K	600	500	200	400

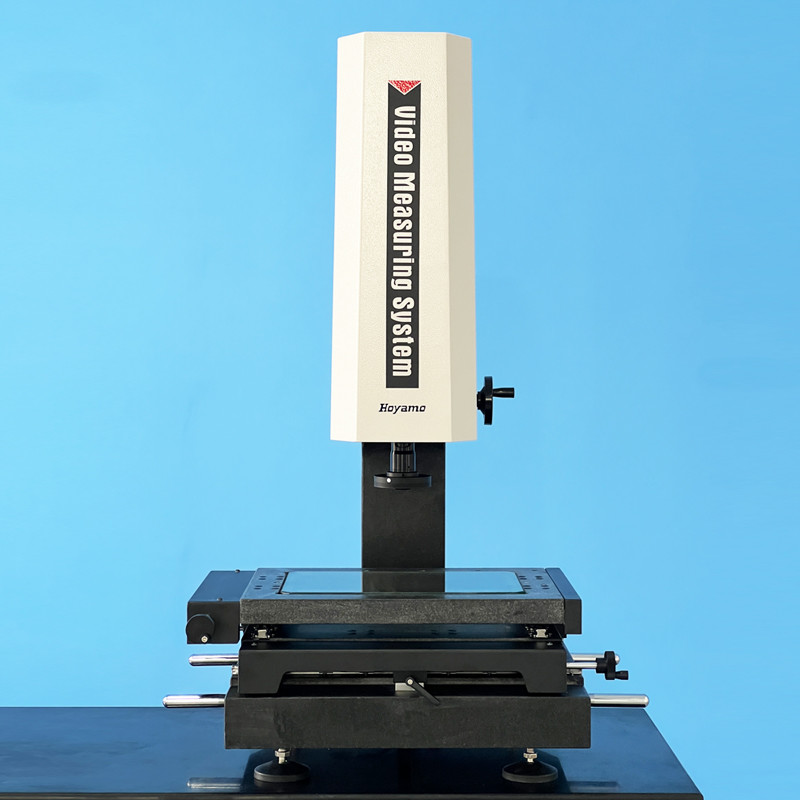

Macchina di misurazione della visione manuale ad alta precisione VMM 1

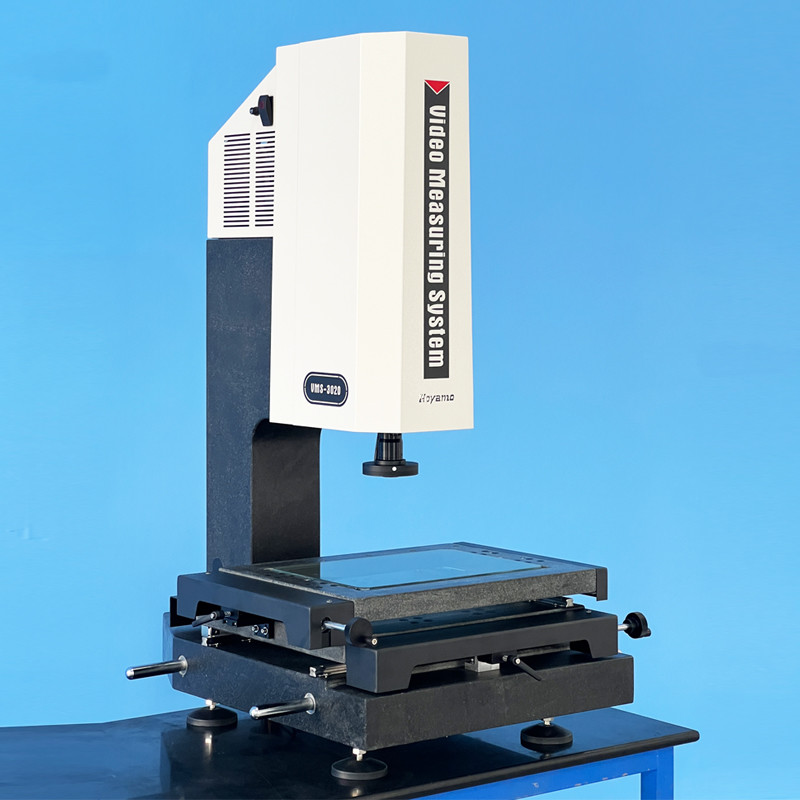

Macchina di misurazione della visione manuale ad alta precisione VMM 4

Disegni strutturali:

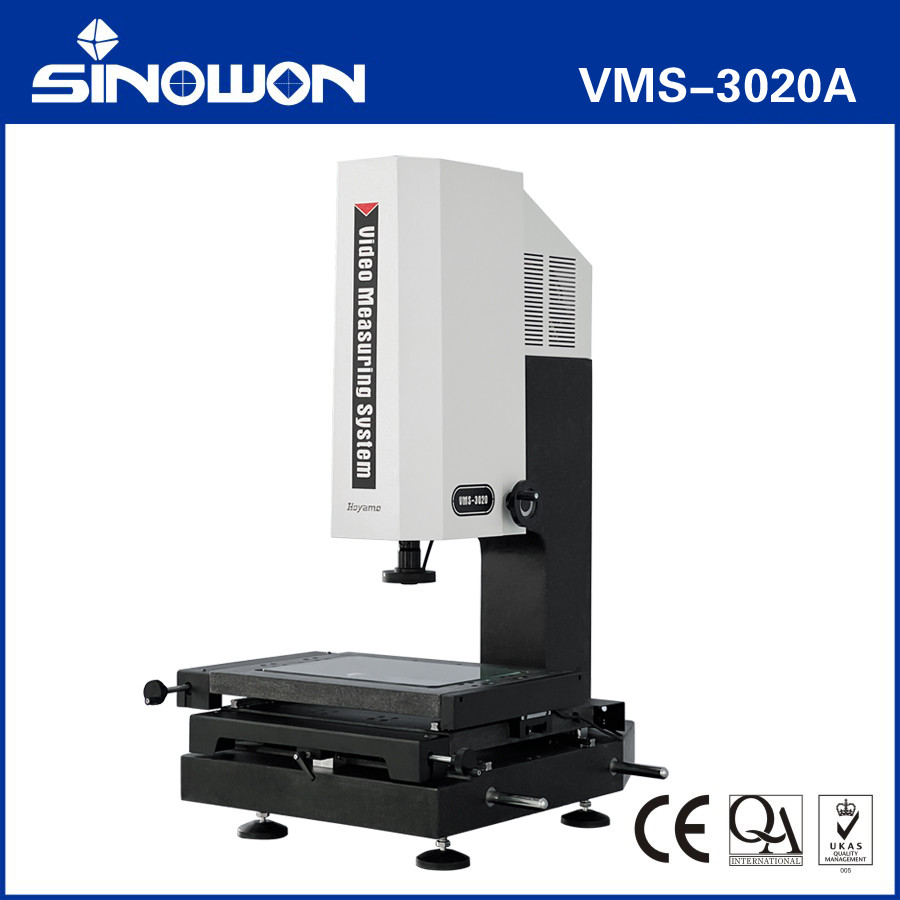

Macchina di misurazione della visione manuale ad alta precisione VMM 5
