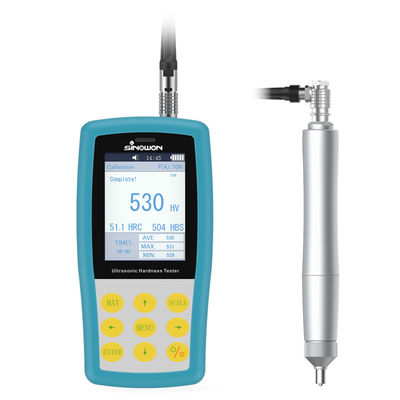

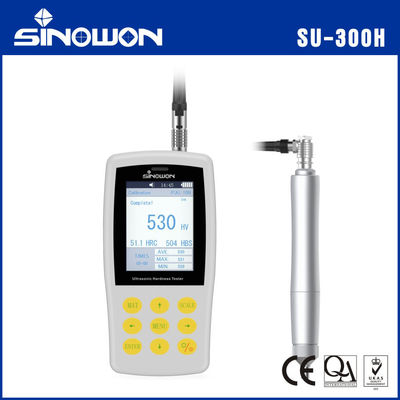

Testatore manuale di durezza ad ultrasuoniSu-300H
SU-300H Introduzione:
● Il tester manuale di durezza ad ultrasuoni SU-300H è un durometro portatile classico realizzato dal gruppo Sinowon.Si applica il metodo di impedenza di contatto ad ultrasuoni per effettuare la prova di durezza sul posto o in laboratorio.
● SU-300H è un durometro NDT a causa del contatto indentation è troppo piccolo per osservare, è una delle soluzioni eccellenti per testare la durezza dei prodotti finiti, come, lo stampo, ingranaggi, albero, canna,perno, rotaie, ecc.
● Il SU-300H può funzionare non solo con le sonde manuali, ma anche con le sonde motorizzate, che è in grado di soddisfare le diverse applicazioni alla luce di diverse condizioni di rugosità superficiale.
● SU-300H è conforme allo standard ASTM A1038-2005, allo standard DIN DIN50159-1-2008 e allo standard nazionale cinese GB/T 34205-2017.
Caratteristiche salienti:
● Perfetta precisione ± 3% HV, ± 1,5HR, ± 3% HB.
● Indentatura microscopica ̇ Solo il microscopio ad alta potenza può osservare l'indentatura.
● Misurazione rapida Risultato in 2 secondi.
● Large LCD Display: visualizza direttamente il risultato di misura, il conteggio delle volte, il massimo, il minimo, la media e la deviazione.
● Funzionamento amichevole Funziona bene dopo una breve formazione.
● Garanzia promessa2 anni di garanzia per l'unità principale (esclusa la sonda).
● Immagazzinamento di massa Salvare 1000 gruppi di dati di misura.
● Semplice calibrazione Salvare 20 gruppi di dati di calibrazione per l'invocazione, migliorare l'efficienza della calibrazione.
Specificità:
| Prodotto |
Testatore manuale di durezza ad ultrasuoni |
| Modello |
Su-300H |
| Codice # |
882-141H |
| Proba facoltativa |
Proba manuale:10N,20N,49N,98N; Proba motorizzata:3N,5N,8N,10N |
| Distanza di misura (DIN) |
HBS:100-500; HV:100-1500; HRC:20-68; HRB:55-100; HRA:37-85; Mpa: 255-2180N/mm |
|
Misurazione
Accuratezza ((%)
|
Scale |
< 250HV |
250 - 500HV |
500-800 Hv |
> 800HV |
| HV0.1 |
6 |
7 |
8 |
9 |
| HV0.3 |
6 |
7 |
8 |
9 |
| HV0.8 |
5 |
5 |
6 |
7 |
| HV1 |
5 |
5 |
6 |
7 |
| HV5 |
5 |
5 |
5 |
5 |
| HV10 |
5 |
5 |
5 |
5 |
| Scale di durezza |
Vickers (HV); Rockwell C ((HRC); Rockwell A ((HRA); Rockwell B ((HRB);Brinell ((HB) |
| LCD |
Schermo a colori |
| Visualizzazione dei dati |
Forza di carico, tempi di prova, risultato di prova, media,
Scala massima, minima, deviazione e conversione.
|
| Lingua |
Cinese, inglese, tedesco, portoghese, turco |
| Fonte di dati |
RS232 Hyper Terminal/Stampatrice Bluetooth |
| Stampa |
Bluetooth |
| Immagazzinamento dati |
Per salvare 1000 gruppi di dati di misura e 20 gruppi di dati di taratura |
| Input di parola |
Lettere e numeri |
| Ambiente di lavoro |
Temperatura: da -10°C a 50°C; umidità 30%-80% R.H. |
| Voltaggio della batteria |
Batteria al litio ricaricabile; tensione:4.2V, 3200mAh |
| Voltaggio del ricaricatore |
AC220V/50Hz, 110V/60Hz |
| Unità principale Dimensione e peso |
Dimensioni dell'unità principale: 160 x 80 x 30 mm (L x P x H); sonda manuale: Φ22 × 153 mm; peso (senza sonda): 0,5 kg |
| Dimensioni e peso dell'imballaggio |
Dimensioni dell'imballaggio: 320 x 430 x 155 mm (L x P x H); Peso dell'imballaggio (consegna standard):4.3 kg |

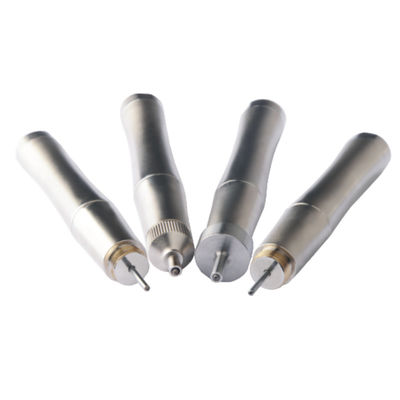

Sonde manuale per il test della durezza ad ultrasuoni
Caratteristiche:
● Introduzione dell'ultima tecnologia dei sensori ad ultrasuoni
● Ottenere un valore di durezza preciso senza dispositivi ausiliari
● Supporta la misurazione rapida a 360°
● Ottima progettazione, facile da tenere
● Dimensioni e peso adeguati della sonda, facile da controllare
● Misurazione rapida e precisa del bordo e della posizione fissa del campione
● Micro-indentation, non distruttivo per il campione
Specifiche manuali della sonda:
| Tipo di sonda |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Codice # |
882-311 |
882-321 |
882-331 |
882-341 |
| Commento |
Opzionale |
Norme |
Opzionale |
Opzionale |
| Forza di carico |
10N |
20N |
50N |
98N |
| Diametro |
21 mm |
21 mm |
21 mm |
21 mm |
| Distanze |
154 mm |
154 mm |
154 mm |
154 mm |
| Diametro della verga oscillante |
2.4 mm |
2.4 mm |
3 mm |
3 mm |
| Roverezza della superficie di misura |
Ra<3,2um |
Ra< 5um |
Ra<10um |
Ra<15um |
| Peso minimo del materiale di prova |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
| Spessore minimo del materiale di prova |
2 mm |
2 mm |
2 mm |
2 mm |
Proba motorizzata per il test della durezza ad ultrasuoni:
Caratteristiche:
● Introduzione dell'ultima tecnologia dei sensori ad ultrasuoni
● Ottenere un valore di durezza preciso senza dispositivi ausiliari
● Ottima progettazione, facile da tenere
● Misurazione rapida e precisa del bordo e della posizione fissa del campione
● Micro-indentate, non distruttive per il campione
● Controllo motorizzato, misurazione rapida con una chiavetta
● Eliminare gli errori di stretta manuale con una sonda manuale, maggiore precisione e ripetibilità
● Più adatto per pezzi sottili, rigidezza dello strato di rivestimento
Specificità della sonda motorizzata:
| Tipo di sonda |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Codice # |
882-221 |
882-231 |
882 - 241 |
882 - 251 |
882-261 |
| Commento |
Opzionale |
Opzionale |
Opzionale |
Opzionale |
Opzionale |
| Forza di carico |
3N |
5N |
8N |
10N |
20N |
| Diametro |
46 mm |
46 mm |
46 mm |
46 mm |
46 mm |
| Distanze |
200 mm |
200 mm |
200 mm |
200 mm |
200 mm |
| Diametro della verga oscillante |
3.7 mm |
3.7 mm |
3.7 mm |
3.7 mm |
3.7 mm |
| Peso minimo del materiale di prova |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
| Spessore minimo del materiale di prova |
2 mm |
2 mm |
2 mm |
2 mm |
2 mm |
Applicazione del tester di durezza dinasonica universale portatile:
● Misurazione della durezza del bordo della flangia e della stampatura della radice dell'ingranaggio, dello stampo, della lamiera, del dente superficiale indurito e della scanalatura dell'ingranaggio e della parte conica;
● Misurazione della durezza dell' asse, del tubo a parete sottile e del contenitore;
● Misurazione della durezza delle ruote e del rotore della turbina;
● Misurazione della durezza della lama di taglio;
● misurazione della durezza delle parti di saldatura;
● Misurazione di una certa profondità di apertura, dentatura profonda, segno convesso maggiore radiane, piano irregolare;
● Misurazione della durezza della maggior parte dei metalli ferrosi, dei metalli non ferrosi e di altre leghe nella produzione industriale.
