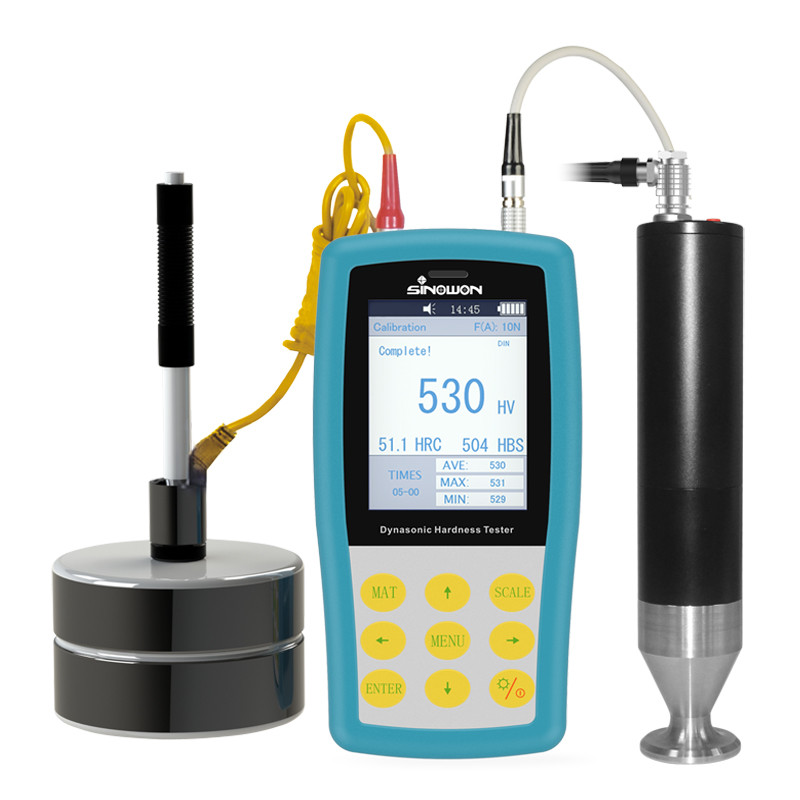

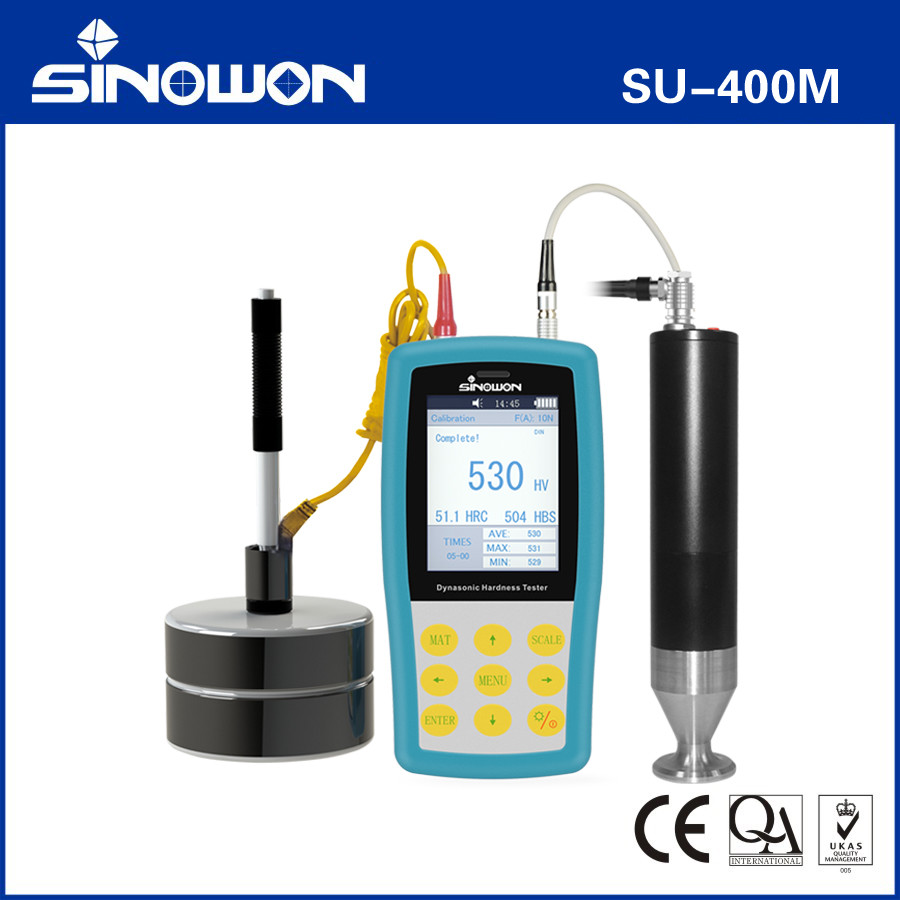

Durometro Dynasonic Universale Portatile SU-400M
Breve introduzione:
● Il durometro Dynasonic SU-400 è un durometro portatile universale con doppio metodo di prova. Applica il metodo gemellare sull'impedenza di contatto ultrasonica: UCI e rimbalzo dinamico: Leeb per effettuare test di durezza in un unico strumento, risolvendo il dilemma che il metodo Leeb non può testare la durezza di placcature e rivestimenti (in UCI), e il metodo UCI non può testare il materiale a cristalli grossolani nell'industria della fusione (in Leeb).
● SU-400 può funzionare non solo con le sonde UCI motorizzate e manuali, ma anche con la sonda a impatto Leeb, è universale per testare la durezza del materiale con struttura a cristalli fini o struttura a cristalli grossolani nell'industria metallurgica.
● Il sistema di sonde UCI SU-400 è perfetto per misurare i test di durezza su rivestimenti e placcature, che possono misurare efficacemente la durezza di cromo, placcatura di rame, strato carburato e strato di nitrurazione.
● Il sistema di sonde Leeb dinamico SU-400 è adatto per misurare la durezza di materiali grossolani, come fusione e forgiatura.
● SU-400 è un durometro NDT poiché l'indentazione di contatto è troppo piccola per essere osservata, è una delle soluzioni eccellenti per testare la durezza dei prodotti finiti, come stampi, ingranaggi, alberi, aste, viti, rotaie, ecc.
● SU-400 è conforme allo standard ASTM A1038-2005, allo standard DIN DIN50159-1-2008 e allo standard nazionale cinese GB/T 34205-2017, GB/T 17394.
Caratteristiche:
● Un unico strumento, due applicazioni: supporta la sonda a ultrasuoni e il dispositivo a impatto Leeb.
● Guscio in metallo: texture metallica, schermatura efficace delle interferenze elettromagnetiche, miglioramento della stabilità dello strumento.
● Display a colori: visualizza il valore di misurazione corrente, il valore di misurazione cumulativo, il valore massimo, minimo e medio.
● Trasferimento Bluetooth: supporta la stampa wireless Bluetooth e il trasferimento dati.
● Archiviazione di massa: salva 1000 gruppi di dati.
● Accesso alla calibrazione: salva 20 gruppi di dati di calibrazione senza dover ripetere la calibrazione per lo stesso materiale.
Specifiche:
| Prodotto |
Durometro Dynasonic |
| Modello |
SU-400M |
| Codice# |
882-151M |
| Sonda a ultrasuoni |
Sonda manuale HP-1K, HP-2K, HP-5K, HP-10K e sonda motorizzata MP-300, MP-500, MP-800, MP-1000 |
| Dispositivi a impatto |
Consegna standard: D (opzionale DC, DL, D+15, C, G) |
| Scala di durezza |
HL, HV, HB, HRC, HRB, HRA, HS, ecc. |
| Intervallo di misurazione |
HV:50～1599; HRC:20～68; HB:76～650；
HRB:41～105; HLD:170～960；
|
| Precisione di misurazione |
HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HL: ±8HL |
| Risoluzione |
0.1HR, 1HV, 1HB, 1HLD,0.1HS |
| Visualizzazione dei risultati |
Valore di misurazione, Max, Min, Media, modalità singola, modalità batch, ecc. |
| Memorizzazione dati |
1000 risultati dei test di gruppo e 20 dati di calibrazione di gruppo |
| Trasferimento dati |
Bluetooth |
| Periodo di lavoro continuo |
10 ore (spegnere la retroilluminazione) |
| Ambiente operativo |
Temperatura: -10℃~50℃; Umidità: 30%~80% |
| Tensione di esercizio |
4.2V |
| Modalità di ricarica |
USB |
| Dimensione |
160*80*31mm |
| Peso |
≤500g (sonda non inclusa) |
Sonda manuale per durometro a ultrasuoni
Caratteristiche:
● Introduzione della più recente tecnologia dei sensori a ultrasuoni
● Ottieni un valore di durezza accurato senza dispositivi ausiliari
● Supporta la misurazione rapida a 360°
● Design ergonomico eccellente, facile da impugnare
● Dimensioni e peso della sonda adatti, comodi da controllare
● Misurazione rapida e accurata per bordi e posizioni fisse del campione
● Micro indentazione, non distruttiva per il campione
Specifiche della sonda manuale:
| Tipo di sonda |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Codice# |
882-311 |
882-321 |
882-331 |
882-341 |
| Osservazione |
Opzionale |
Standard |
Opzionale |
Opzionale |
| Forza di carico |
10N |
20N |
50N |
98N |
| Diametro |
21mm |
21mm |
21mm |
21mm |
| Lunghezza |
154mm |
154mm |
154mm |
154mm |
| Diametro dell'asta oscillante |
2.4mm |
2.4mm |
3mm |
3mm |
| Rugosità della superficie di misurazione |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Peso minimo del materiale di prova |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Spessore minimo del materiale di prova |
2mm |
2mm |
2mm |
2mm |

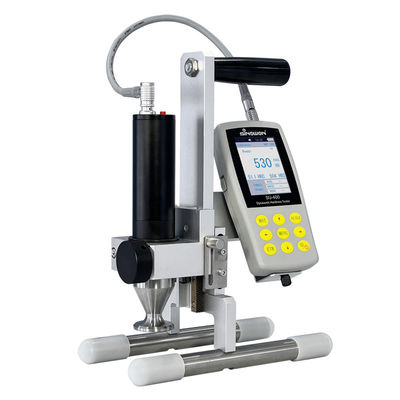

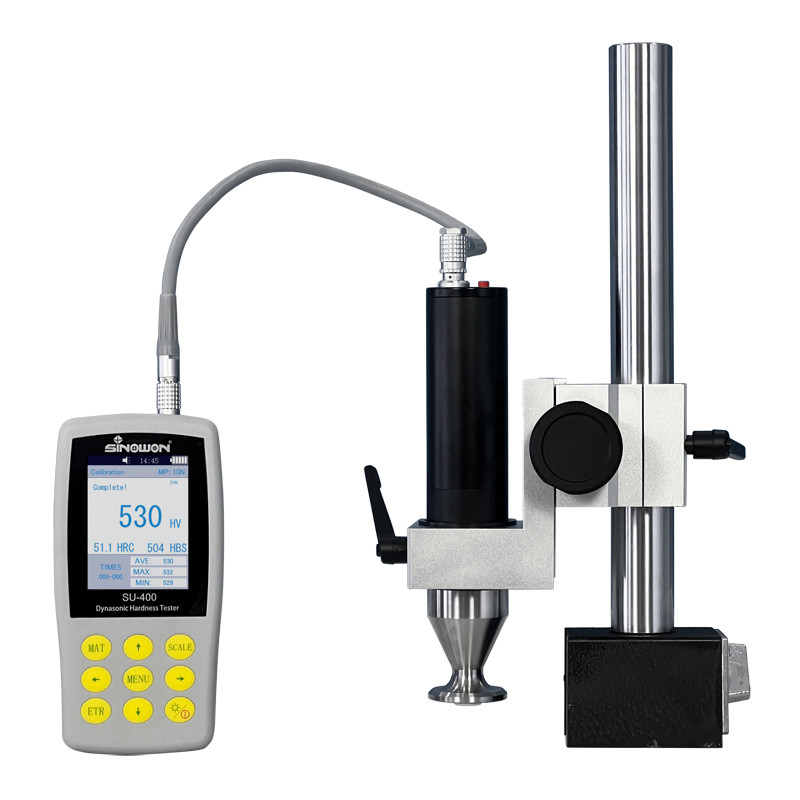

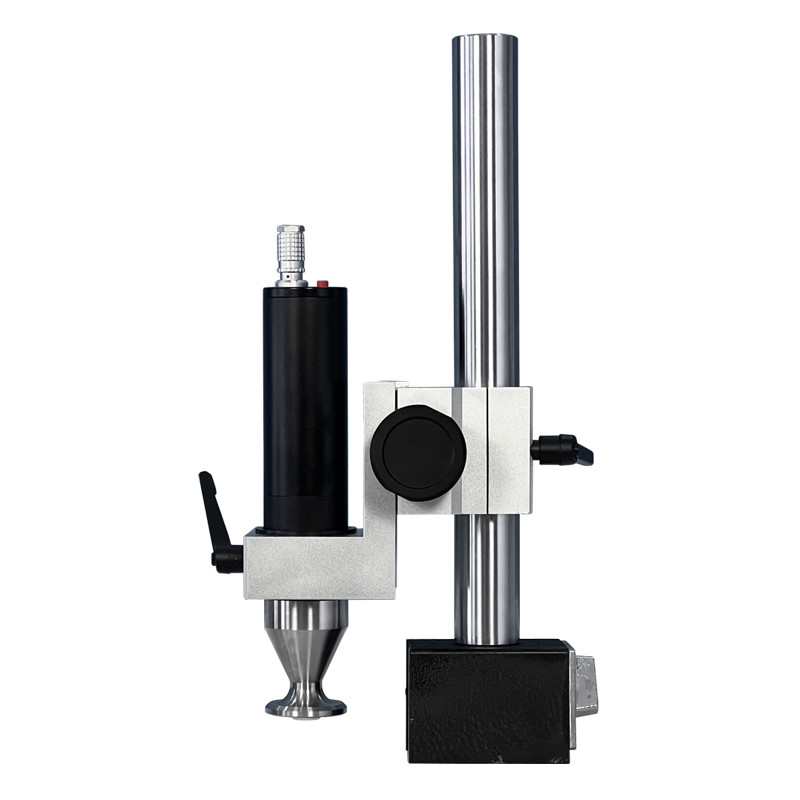

Sonda motorizzata per durometro a ultrasuoni:
Caratteristiche:
● Introduzione della più recente tecnologia dei sensori a ultrasuoni
● Ottieni un valore di durezza accurato senza dispositivi ausiliari
● Design ergonomico eccellente, facile da impugnare
● Misurazione rapida e accurata per bordi e posizioni fisse del campione
● Micro indentazione, non distruttiva per il campione
● Controllo motorizzato, misurazione rapida con un solo tasto
● Elimina l'errore di tremolio della mano con la sonda manuale, maggiore precisione e ripetibilità
● Più adatto per pezzi sottili, durezza dello strato di rivestimento
Specifiche della sonda motorizzata:
| Tipo di sonda |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Codice# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Osservazione |
Opzionale |
Opzionale |
Opzionale |
Opzionale |
Opzionale |
| Forza di carico |
3N |
5N |
8N |
10N |
20N |
| Diametro |
46mm |
46mm |
46mm |
46mm |
46mm |
| Lunghezza |
200mm |
200mm |
200mm |
200mm |
200mm |
| Diametro dell'asta oscillante |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Peso minimo del materiale di prova |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Spessore minimo del materiale di prova |
2mm |
2mm |
2mm |
2mm |
2mm |
Applicazione del durometro Dynasonic universale portatile:
● Misurazione della durezza del bordo della flangia e dello stampaggio della radice dell'ingranaggio, stampo, lamiera, dente temprato in superficie e scanalatura dell'ingranaggio e parte conica;
● Misurazione della durezza di assi, tubi a parete sottile e contenitori;
● Misurazione della durezza di ruote e rotore della turbina;
● Misurazione della durezza della lama della punta;
● Misurazione della durezza delle parti saldate;
● Misurazione di una certa profondità di apertura, ammaccatura profonda, segno convesso con raggio maggiore, piano irregolare;
● Misurazione della durezza della maggior parte dei metalli ferrosi, dei metalli non ferrosi e di altre leghe nella produzione industriale.
