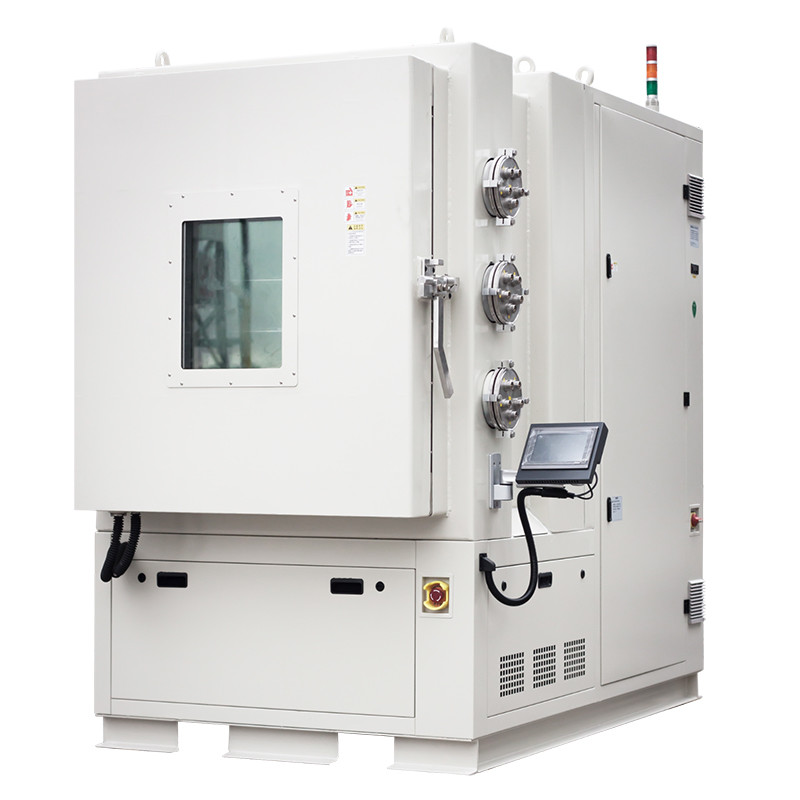

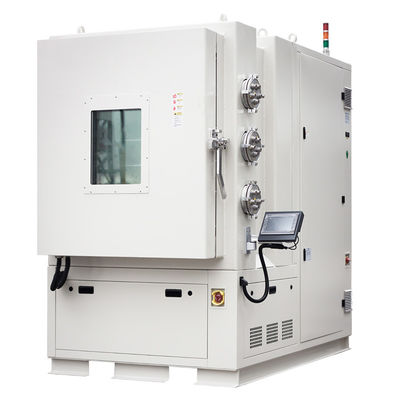

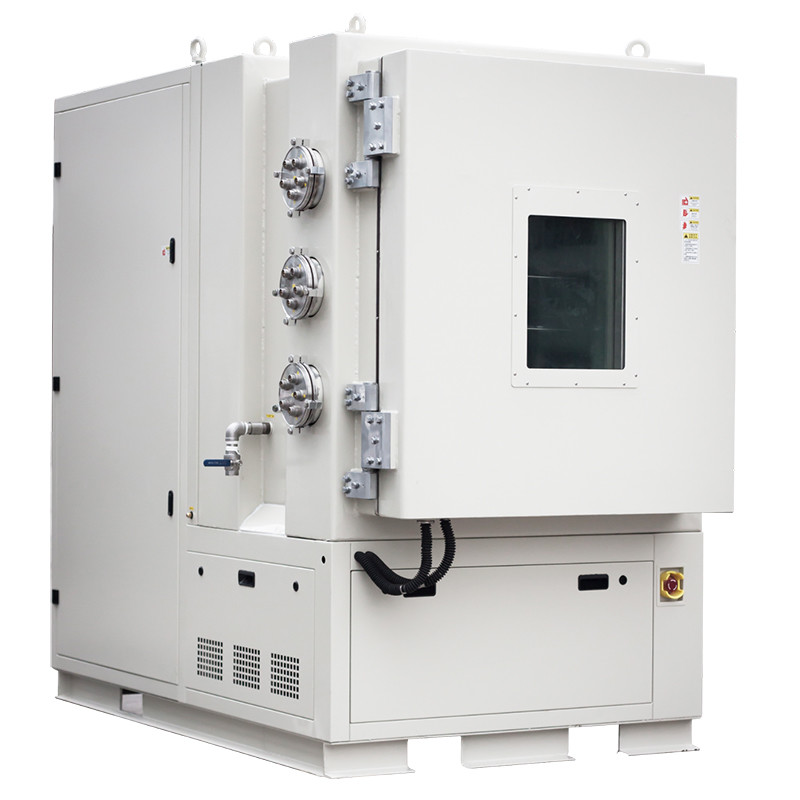

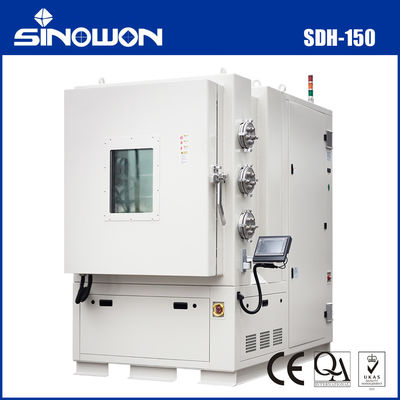

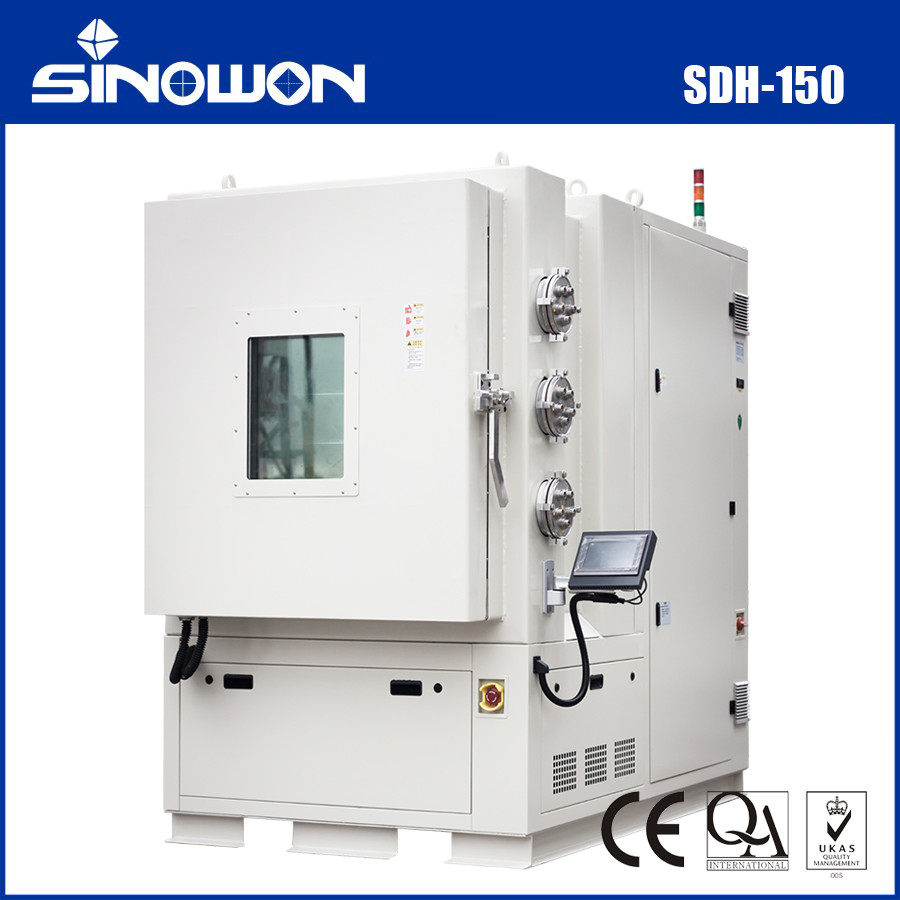

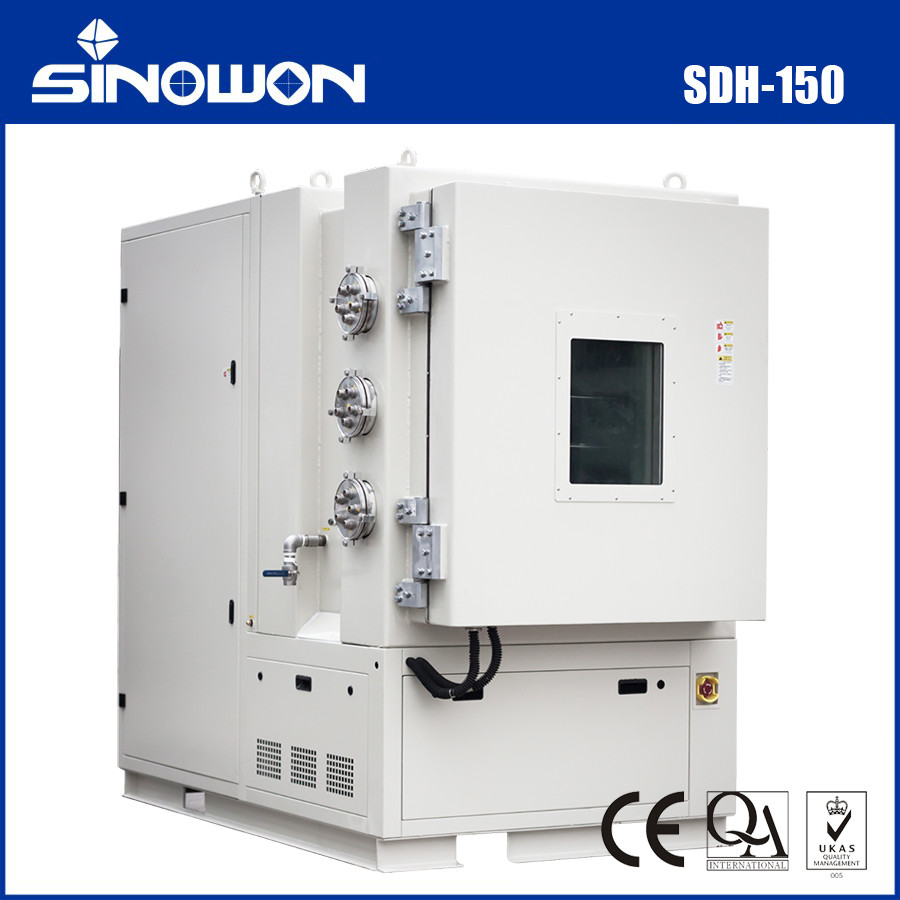

Cammera di prova di altitudine di banco 12 kW SDH-150 raffreddata ad aria

Merce

Modello

Camera di prova di altitudine

SDH-150L

Dimensioni interne

Dimensioni esterne

L500xA600xP500 mm

L1100xA1700xP1600 mm

-40℃ ～ +150℃

La velocità di aumento della temperatura da 20 ℃ a +85 ℃ è ≥ 2 ℃/min, con una non linearità media durante l'intero processo, quando scaricato

La velocità di raffreddamento da 20 ℃ a -50 ℃ è ≥ 1 ℃/min, con una media non lineare durante l'intero processo, quando scaricato

GB/T2423.1-2001 Esperimento A: Metodo di prova a bassa temperatura

GB/T2423.2-2001 Esperimento B: Metodo di prova ad alta temperatura

GB/T2423.21-1991 Test M: Metodo di prova a bassa pressione

GB/T2423.25 test Z/AM: Test completo bassa temperatura/bassa pressione

GB/T2423.26 Test Z/BM:Test completo alta temperatura/bassa pressione

GJB150.3-1986 Metodo di prova ad alta temperatura

GJB150.4-1986 Metodo di prova a bassa temperatura

GJB360A Metodo 105: Metodo di prova a bassa pressione

GJB150.2-86 Prova di bassa pressione (altitudine)

GB/T10589-2008 Condizioni tecniche per camere di prova a bassa temperatura

GB/T11158-2008 Condizioni tecniche per camere di prova ad alta temperatura

GB/T11159-2008 Condizioni tecniche per camere di prova a bassa pressione dell'aria

GB/T5170.2-2008 Apparecchiature per prove di temperatura

GB/T5170.10-1996 Apparecchiature per prove ad alta, bassa temperatura e bassa pressione

A) Metodo di cuscinetto a pressione: cuscinetto a pressione interna

Utilizzando una piastra in acciaio inossidabile ispessita di alta qualità SUS304, la parete interna è liscia e piatta tutt'intorno, senza sbavature e buchi, facile da pulire e non ci sarà accumulo di acqua durante l'uso

B) Materiale della parete esterna: lamiera di acciaio zincato a doppia faccia, trattamento di verniciatura a spruzzo superficiale

C) Materiale isolante della scatola: schiuma poliuretanica rigida in fibra di vetro (spessore superiore a 80 mm)

D) Materiale isolante della porta: fibra di vetro

E) Tutti gli spazi sono stati saldati senza soluzione di continuità con saldatura TIG (saldatura ad arco di tungsteno con gas inerte protetto)

Dotato di dispositivo di scarico automatico della pressione (aumento di pressione) manuale

1) Valvola a sfera manuale, posta sul lato destro della scatola (la velocità di aumento della pressione dipende dall'apertura manuale)

2) Valvola di sicurezza automatica: all'interno dell'unità posteriore

Porta singola, il pannello interno è in acciaio inossidabile, mentre il pannello esterno è in lamiera di acciaio verniciata a spruzzo.

Una finestra di osservazione in vetro isolante con elevata capacità di carico e distribuzione del calore anticondensa sulla porta.

Dispositivo di riscaldamento elettrico anticondensa di backup del telaio della porta

Controller touch screen a staffa

(senza pannello)

Due serie di ventilatori assiali azionati da motori asincroni trifase

Utilizzando un motore esterno e una trasmissione magnetoidrodinamica, le pale rotanti della ventola vengono azionate per agitare l'aria e formare convezione

A) Motore asincrono trifase interamente in alluminio, non inferiore a 1/2 HP, 370 W

B) Pala del ventilatore assiale in alluminio: diametro grande 400mm

Trasmissione magnetica del fluido

A) Guarnizione magnetica del fluido, tenuta stagna al livello di alto vuoto 0,1 Kpa

B) Metodo di raffreddamento ad acqua, dotato di protezione della temperatura dedicata, affidabile e stabile

Metodo di regolazione della temperatura mediante circolazione forzata dell'aria

1) Controllo della temperatura principale: controlla con precisione la temperatura all'interno della scatola e la sonda di misurazione della temperatura adotta una resistenza al platino corazzato ad alta precisione di livello A

2) Regolatore di temperatura di protezione da sovratemperatura indipendente dallo studio: la sonda di temperatura è installata all'interno dello studio e il limite superiore può essere impostato. Quando l'azione di protezione è attivata, il contattore viene azionato per scollegare l'alimentazione del tubo di riscaldamento

3) Protezione da sovratemperatura della camera del tubo di riscaldamento: regolatore di temperatura indipendente, sonda di temperatura installata nella camera del tubo di riscaldamento, limite superiore impostabile,

Azionare il contattore per interrompere l'alimentazione del tubo riscaldante durante l'azione di protezione, per evitare che il ventilatore si fermi in caso di condizioni anomale.

"Combustione a secco" a lungo termine dei tubi di riscaldamento

Pompa per vuoto rotativa a palette monostadio raffreddata ad aria con tenuta d'olio, collegata direttamente

A) Il filtro anti-nebbia d'olio integrato di alta qualità risolve efficacemente i problemi di iniezione di carburante e fumo, prolungando la durata del prodotto.

B) L'elemento di tenuta è realizzato in materiale di gomma fluorurata, che garantisce resistenza alla corrosione e risolve il problema delle perdite di olio.

C) Progettazione di una città del gas multistadio per soddisfare i requisiti di vuoto e le capacità di trattamento del vapore di diversi clienti.

D) La lavorazione ad alta precisione del centro di lavoro orizzontale giapponese Mori Seiji garantisce un'elevata affidabilità dei prodotti.

E) La pompa e il motore sono progettati come un tutt'uno, più leggeri e più piccoli

I componenti della valvola di giunzione del vuoto sono tutti realizzati con prodotti nazionali di alta qualità nel sistema

A) Tubazioni interamente in acciaio inossidabile

B) Raccordi esterni e accessori KF in acciaio inox standard

C) Tubo flessibile corrugato per vuoto in acciaio inox KF

Metodo di bilanciamento della temperatura: adottando la tecnologia di bilanciamento statico, vale a dire il metodo di bilanciamento del "processo di raffreddamento senza riscaldamento" e del "processo di riscaldamento senza raffreddamento", è diverso dalla tradizionale tecnologia di bilanciamento dinamico del "bilanciamento dinamico freddo e caldo" della refrigerazione ad alta potenza contro il riscaldamento ad alta potenza

Tecnica, ovvero quando è necessario accendere il compressore (il controllore centrale determina automaticamente se accendere il compressore in base alle condizioni di lavoro)

Il regolatore centrale regola la portata del refrigerante in base a diversi punti di temperatura per controllare la capacità di raffreddamento, assicurando che l'apparecchiatura funzioni sempre in uno stato di consumo energetico relativamente basso.

Metodo di bilanciamento della temperatura: adottando la tecnologia di bilanciamento statico, vale a dire il metodo di bilanciamento del "processo di raffreddamento senza riscaldamento" e del "processo di riscaldamento senza raffreddamento", è diverso dalla tradizionale tecnologia di bilanciamento dinamico del "bilanciamento dinamico freddo e caldo" della refrigerazione ad alta potenza contro il riscaldamento ad alta potenza

Tecnica, ovvero quando è necessario accendere il compressore (il controllore centrale determina automaticamente se accendere il compressore in base alle condizioni di lavoro)

Il regolatore centrale regola la portata del refrigerante in base a diversi punti di temperatura per controllare la capacità di raffreddamento, assicurando che l'apparecchiatura funzioni sempre in uno stato di consumo energetico relativamente basso.

1 set di software di controllo della programmazione del sistema, con le seguenti funzioni principali:

1. Curva di temperatura e umidità:

Registrazione senza carta: dotata di un programma di registrazione integrato, la memoria del controller può memorizzare i dati per 24 ore e funzionare per 300 giorni

Può generare facilmente e automaticamente file di curve di temperatura e umidità e convertirli in tabelle XLS;

2. Interfaccia perfetta:

Porta USB esterna: può essere collegata direttamente alla stampante, consentendo la stampa online dei dati locali,

È possibile esportare facilmente curve storiche e altri dati utilizzando una porta USB e un'unità flash USB.

Interfaccia di rete standard LAN esterna: senza la necessità di una configurazione server dedicata, può essere facilmente collegata alla rete locale del computer aziendale. È possibile collegare e monitorare un massimo di 16 dispositivi, il che lo rende comodo e veloce.

Dotato di interfacce di comunicazione standard RS-485 o RS232, può essere controllato e gestito online con computer Dotato di tutti i software per computer cinesi superiori e che fornisce protocolli di comunicazione Il programma di acquisizione del computer superiore è scritto dall'utente, che include protocolli per l'apertura di segnali di temperatura, vari segnali di allarme e protezione e segnali di stato di guasto/arresto della scatola di prova, al fine di caricare la temperatura della scatola di temperatura in tempo reale sul sistema di monitoraggio del computer superiore. Allo stesso tempo, viene fornito un nodo digitale di allarme anomalo e di guasto del sistema. Il sistema di monitoraggio del computer superiore deve raccogliere i segnali di guasto/arresto della scatola di prova, al fine di ottenere lo spegnimento sincrono tra il campione e la scatola di temperatura e umidità tramite il controller principale

3. Il monitoraggio in tempo reale può ottenere: monitoraggio simultaneo dello stato operativo di 1-16 controller, come il monitoraggio dei dati in tempo reale dei controller, stato del punto di segnale, stato di uscita effettivo, ecc.

Supporta la diagnosi remota (esterna) dei guasti:

I tecnici possono lasciare le porte tramite la rete con l'assistenza dei clienti, aprire il browser IE, immettere l'indirizzo IP del controller e accedere all'interfaccia di accesso per selezionare le operazioni o il monitoraggio per la diagnosi

4. Controllo del tempo

Due set di interfacce di controllo dell'uscita di temporizzazione, abbinate a modalità di controllo a 10 tempi, possono fornire un'uscita del segnale di commutazione in base alle impostazioni del programma. Si noti che si tratta solo di un segnale di controllo e che l'alimentatore di prova all'interno della scatola deve essere collegato separatamente e dotato di un sistema di alimentazione dedicato

5. Visualizzazione degli errori

16 set di uscite di allarme di guasto, con prompt di facile utilizzo in cinese e inglese per la causa e i metodi di risoluzione dei problemi

9.1 Indicazione dello stato del dispositivo

Riscaldatore alettato in lega di nichel-cromo

Modalità di controllo del riscaldatore: modulazione di larghezza di impulso a ciclo uniforme senza contatto, SSR (relè a stato solido)

Armadio elettrico sigillato indipendente, efficacemente antipolvere, prolunga la durata utile degli elettrodomestici

Livello di protezione IP54

1. Tipo di rack campione 2

2. Cavo di alimentazione 5 metri

3. Indica il tipo di luce a tre colori 1

1. Rack per campioni (può essere aggiunto)

2. Esempio di cablaggio presa aeronautica (opzionale)

1. Manuale operativo e manuale di manutenzione

2. Certificato di conformità

3. Disegni relativi all'apparecchiatura (schemi elettrici, ecc.)

4. Software per PC del sistema di controllo

5. Questa apparecchiatura è stata ispezionata dal centro di controllo qualità della nostra azienda prima di lasciare la fabbrica ed è stato rilasciato un rapporto di ispezione con un periodo di validità di un anno

1. Temperatura ambiente: 5 ℃ -35 ℃;

2. Umidità relativa: non più dell'85% RH

3. Pressione atmosferica: 80 kPa~106 kPa

4. Un terreno pianeggiante e privo di vibrazioni;

5. Scegliere aree ben ventilate, senza luce solare diretta o altre fonti di calore;

6. Nessun forte flusso d'aria circostante: quando è necessario forzare il flusso dell'aria circostante, il flusso d'aria non deve soffiare direttamente sulla scatola;

7. Non vi è alcuna forte influenza di campo elettromagnetico nelle vicinanze;

8. Non vi è elevata concentrazione di polvere o sostanze corrosive nell'area circostante

1. Collegare l'alimentatore a una corrente alternata trifase 380 V (± 10%) + filo neutro + filo di terra di protezione, con una resistenza di messa a terra di ≤ 4 Ω;

2. Frequenza di alimentazione: 50 ± 0,5 Hz

3. Interruttore di alimentazione: 3P 40 A (interruttore automatico in scatola stampata)

Energia:12kW

Corrente massima di esercizio:15 A

1. Si consiglia di scegliere una torre di raffreddamento dell'acqua: 15 RT

2. Dimensioni del tubo dell'acqua: 1 pollice, con una lunghezza di posa inferiore a 100 metri.

3. Pressione dell'acqua: 0,1 MPa~0,3 MPa

4. Volume dell'acqua circolante: circa 130 litri al minuto

5. La conduttura della torre idrica e l'ingegneria di installazione devono essere quotate separatamente e l'acquirente deve fornire informazioni pertinenti sul sito.

Progettato e prodotto in conformità con gli standard nazionali GB/T10586-2006 e GB/T10592-1989.

*Gli standard di calibrazione sono conformi a GB/T5170.2-2008 e GB/T5170.5-2008

Promemoria: l'uniformità della temperatura in GB/T5170.5-2008 si riferisce alla condizione di assenza di carico
