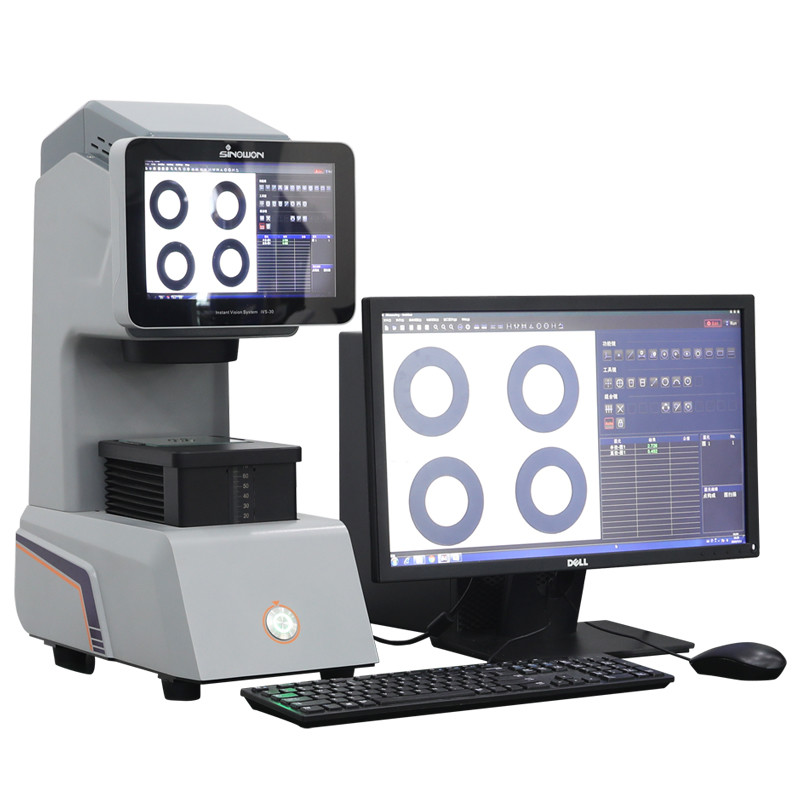

Alta precisione macchina di misurazione della visione automatica istantanea misurazione della visione user friendly

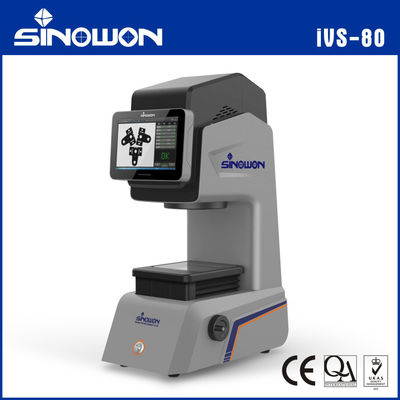

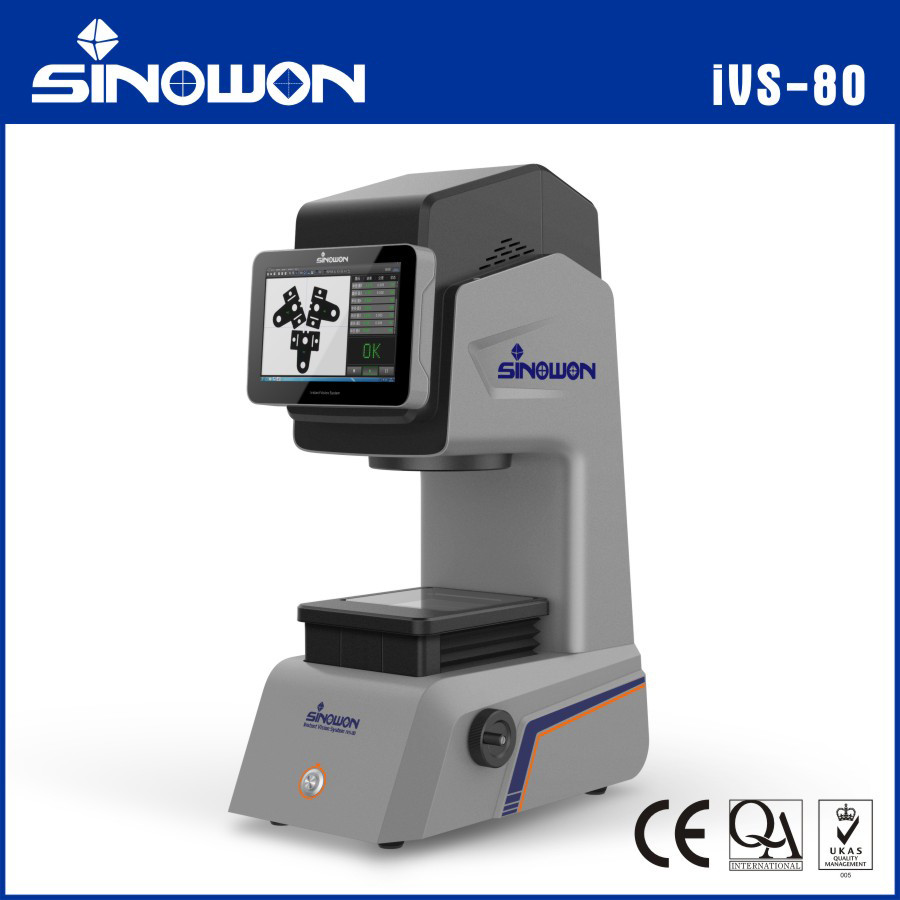

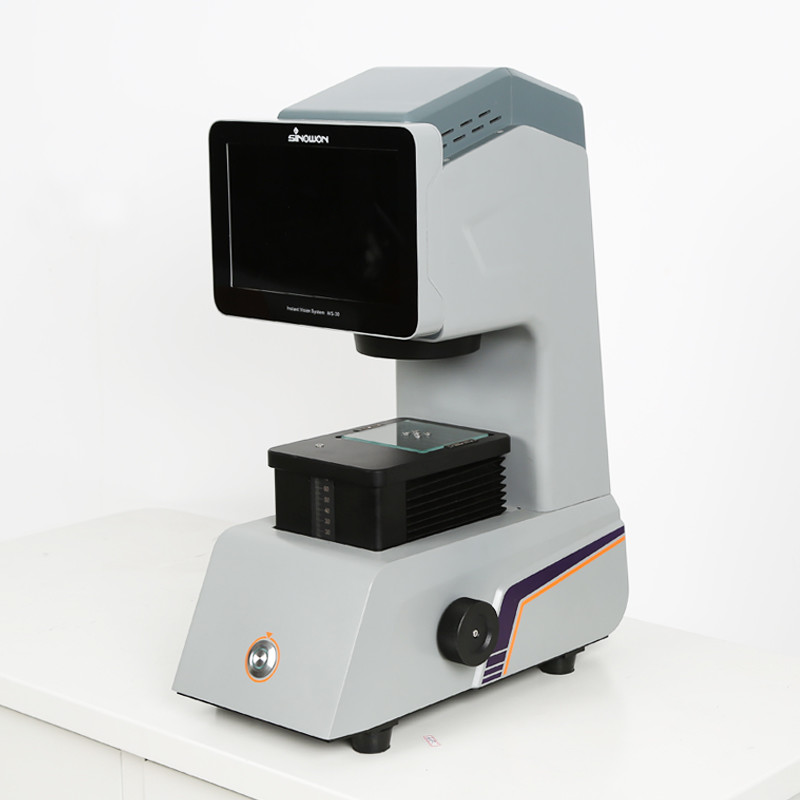

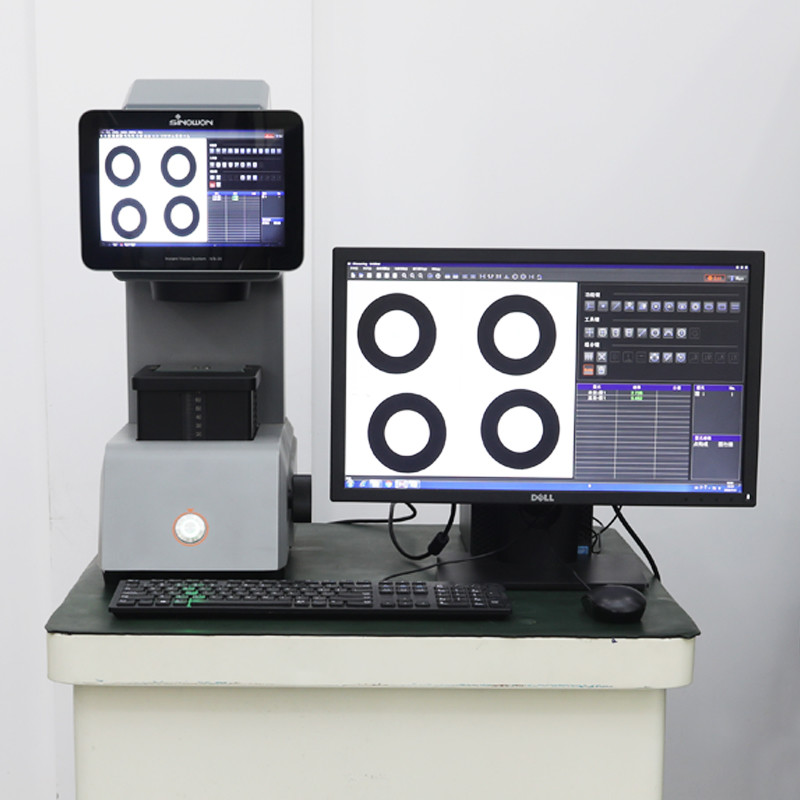

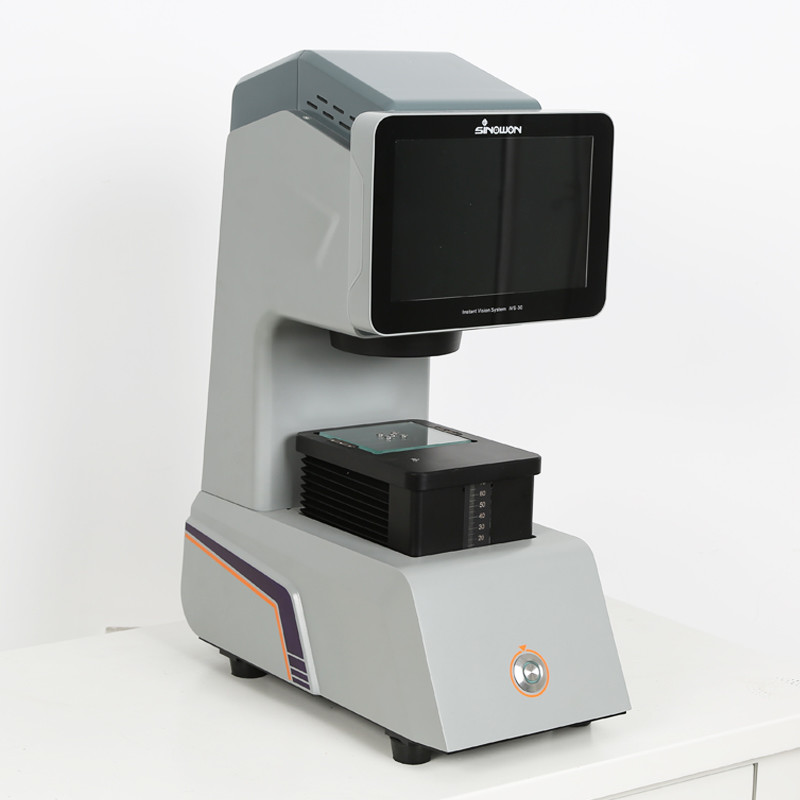

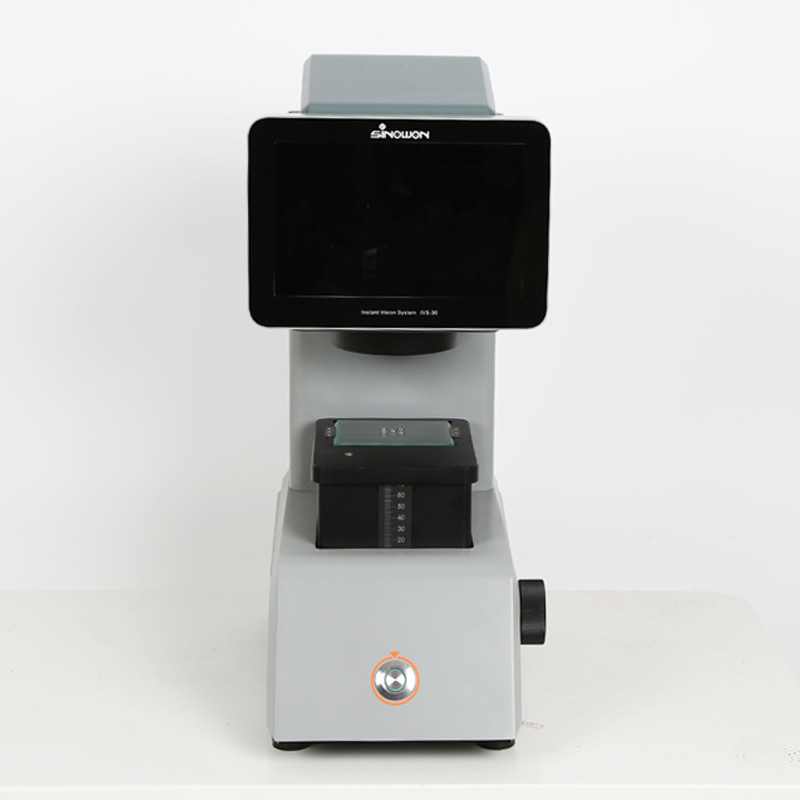

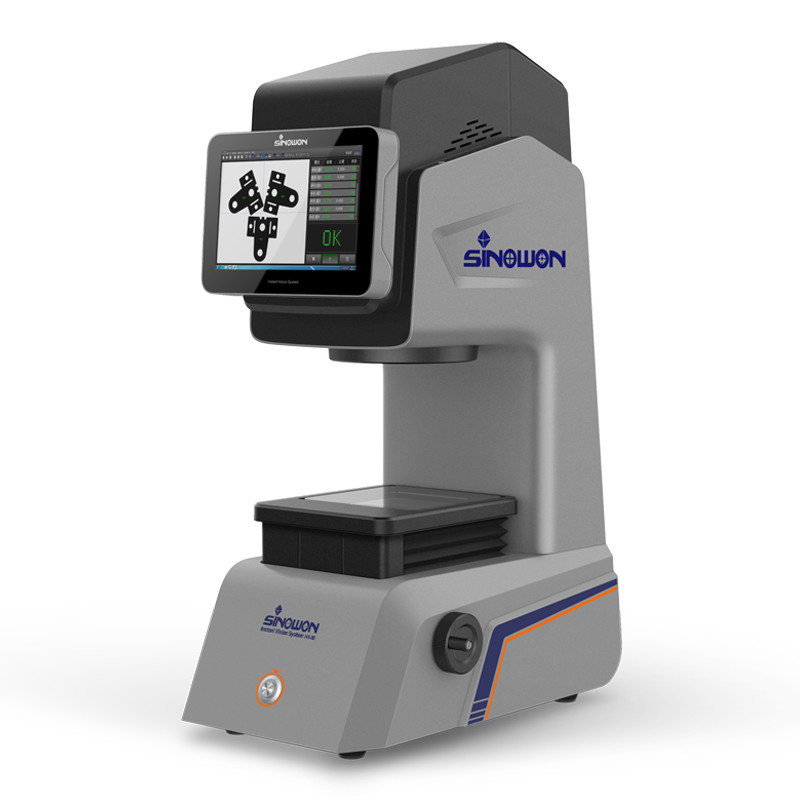

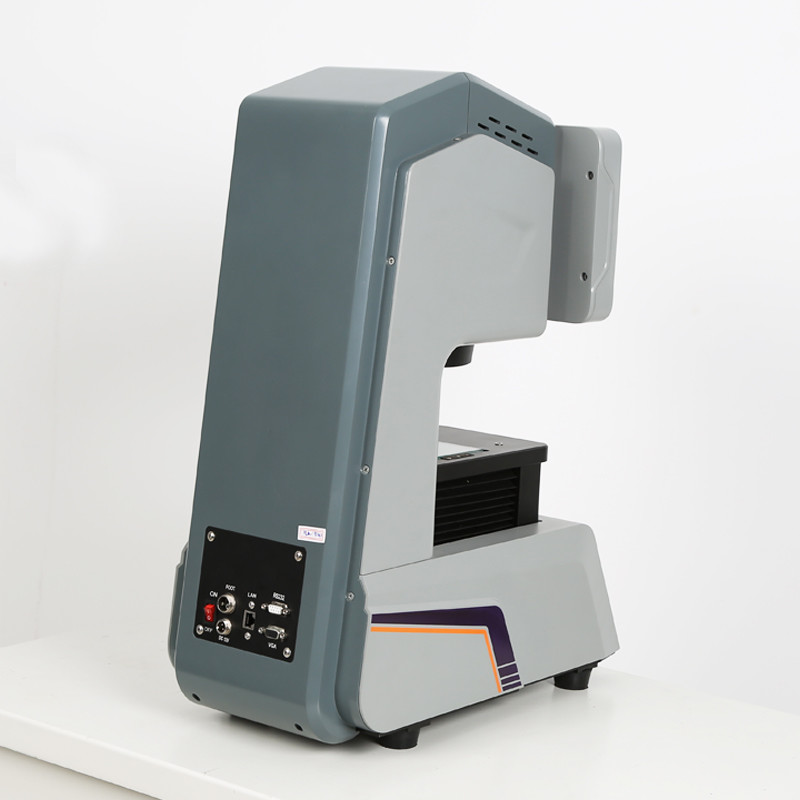

Sistema di misurazione della visione istantanea IVS-80

1Applicazione del prodotto:

È ampiamente utilizzato nella misurazione rapida di lotti di viti di precisione, molle di precisione, ingranaggi, custodia per telefoni cellulari, vetro per telefoni cellulari, parti metalliche di precisione e altre parti di piccole dimensioni.

2Caratteristiche del prodottoc:

Alta precisione ed eccellente ripetibilità

● Alta profondità di campo, bassa distorsione, doppia lente telecentrica, non è necessario ripetere la messa a fuoco.

● Il software elabora l'immagine mediante il rilevamento dei bordi dei subpixel e la rimozione automatica di sbavature e valori anomali e il metodo del minimo quadrato per garantire la precisione.

Operazione amichevole

● Correzione automatica della posizione e dell'orientamento, rilevamento e misurazione automatici in base alla forma registrata del campione, misurazione con un clic sul pulsante.

Misurazione efficiente dei lotti

● Identificazione automatica di più parti, elementi di prova e successiva misurazione automatica, soddisfacendo i requisiti di misurazione dei lotti.

● Intera immagine, non è necessario spostare il palco di lavoro, sia elevata efficienza che alta precisione.

● Migliora l'efficienza, risparmia sul costo del lavoro, elimina gli errori dell'operatore.

Controllo della qualità e controllo dei processi statistici (SPC)

● Memoria automatica e valori di misurazione di uscita e semplificazione dell'applicazione dei dati di prova.

2.1Precisione perfetta

Ripristinare la dimensione originale con elevata precisione

● Doppia lente telecentrica e grande profondità di campo, consentono differenze di altezza nel campione, sezione con pendenza o curvatura e altri elementi di misura difficile.E bassa distorsione senza doversi preoccupare del posizionamento del campione e della messa a fuoco offuscata, e recuperare la dimensione originale con elevata precisione.

● Lenti a bassa distorsione, immagine a bordo chiaro, nessuna distorsione, elimina l'errore di misura.

● Software con sub-pixel (Sub Pixel), algoritmo di regressione del metodo del minimo quadrato e elevata compensazione video per garantire la precisione.

2.2 Misurazione efficiente dei lotti

● La misurazione di decine di posizioni richiede solo 2~5 secondi, 99 misurazioni possono essere effettuate contemporaneamente nell'intervallo di misurazione,riduce significativamente il tempo di misura e migliora l'efficienza della misura.

2.2.1 Posizionamento del pezzo da lavorare  Nessun requisito di posizione e di fissaggio, in qualsiasi punto entro il raggio effettivo della lente.

2.2.2 Posizionamento del pezzo da lavorare  Correzione automatica della posizione e dell'orientamento, rilevata e misurata automaticamente sulla base della forma registrata del campione.

2.2.3 Focalizzazione del pezzo da lavorare  doppia lente telecentrica, lunga distanza di lavoro, consentono differenze di altezza;

2.2.4 Misurazione del pezzo di lavoro  L'intera immagine riduce il tempo di importazione del programma, spostando il tavolo e l'obiettivo.

2.2.5 Misurazione di lotti  Software per il salvataggio automatico della forma del campione, il posizionamento automatico, il rilevamento della direzione, l'origine delle coordinate per le misurazioni ripetute.

● Per misurare dozzine di posizioni ci vogliono solo pochi secondi, possono essere eseguite 99 misurazioni alla volta nell'intervallo di misura.

● La misurazione simultanea può essere effettuata su più campioni identici all'interno della prospettiva.

2.3InteraIo...Magia

Non è necessario spostare lo stadio di lavoro, efficienza e alta precisione

2.3.1Gli strumenti di misurazione tradizionali hanno un campo visivo ristretto, possono testare solo una posizione alla volta e richiedono di spostare lo stadio di lavoro e la posizione del campione prima di misurare.

2.3.2 Gli strumenti di misura tradizionali hanno passaggi ripetibili e un funzionamento più lungo e complesso.

2.3.3 Gli strumenti di misurazione tradizionali devono tenere conto dell'accuratezza dell'hardware di supporto, come le scale lineari, l'accuratezza del montaggio della fase di lavoro, ecc.

Può immagine complessiva nella gamma massima del campo di misurazione, la misurazione di dimensioni multiple può essere terminata in una volta, migliorare notevolmente l'efficienza, risparmiare tempo e costi di produzione.E' l'idea dei clienti "senza mosaico"., l'immagine complessiva".

2.4 Operazione amichevole, bassi costi.

Alta efficienza, risparmio di manodopera, eliminazione degli errori dell'operatore.

2.4.1 Nessun dispositivo, posizione, correzione, messa a fuoco, illuminazione, controllo di funzionamento richiesti, misurazione automatica entro il raggio massimo del campo di misurazione, miglioramento notevole dell'efficienza.

2.4.2 Chiunque può operare, i lavoratori generali possono soddisfare i requisiti, elevata efficienza, risparmio di costi di manodopera.

2.5 Eliminare efficacemente l'errore dell'operatore

Evitare il metodo operato, il posizionamento dei campioni, la sequenza di misurazione, eliminare efficacemente l'errore dell'operatore.

2.6Semplice applicazione

2.6.1 Registrare e estrarre automaticamente i valori misurati in documenti WORD, EXCEL, TXT e statistiche e analisi del riassunto dei requisiti di fabbricazione, agevolando l'applicazione dei dati di prova.

2.6.2 Può impostare tolleranze, quando la misura supera la tolleranza, dispone di allarme automatico e di statistiche e analisi automatiche del riassunto dei requisiti di qualità e fornisce le relazioni.

2.7Supporto per l' ingegneria inversa:

I file DXF importati dal software possono essere misurati, grafici e dati possono anche essere esportati dal software per i file DXF per altre applicazioni.

3. Specificità:
