Sistema di misurazione della visione istantanea da 650 kg

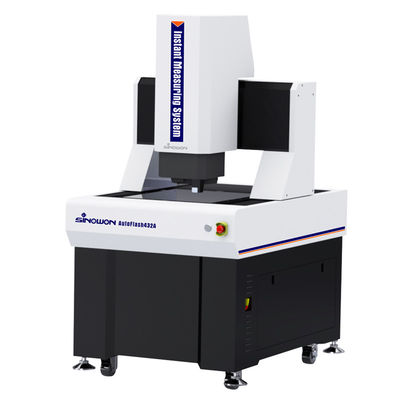

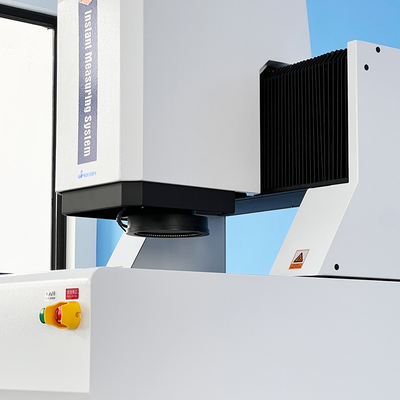

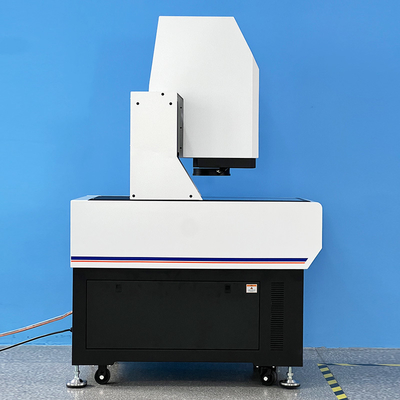

Sistema di misurazione della visione istantanea del ponte mobile AutoFlash Serie

Introduzione al prodotto:

La serie AutoFlash è un sistema di misurazione della visione istantanea ad alta precisione e completamente automatico con una struttura a portiere,con una capacità di accensione superiore a 50 W,E' dotato di messa a fuoco automatica, controllo automatico dell'illuminazione e configurazione automatica del movimento sia hardware che software.che consentono una misurazione rapida e accurata delle dimensioni lineari e geometricheLa struttura del ponte mobile garantisce che il pezzo misurato rimanga fermo, garantendo la precisione e la stabilità della misurazione, rendendolo adatto alle misurazioni in settori come l'elettronica,attrezzature mediche, LCD, e aerospaziale.

Caratteristiche del prodottoc:

• Dotato di una telecamera da 20 milioni di pixel e di una doppia lente telecentrica con doppio ingrandimento, la qualità dell'immagine è eccellente;
• La progettazione ad alta telecentricità inferiore a 0,02° garantisce la precisione di misura per i prodotti con differenze di altezza significative;
• La bassa distorsione televisiva inferiore allo 0,01% e l'uniformità della distorsione su tutta l'immagine garantiscono l'accuratezza della ripetibilità dinamica della misurazione;
• La progettazione a doppia ingrandimento consente una misurazione efficiente con un ampio campo visivo e una misurazione di alta precisione con un'alta ingrandimento,soddisfare le duplice esigenze di efficienza e precisione dei clienti;
• Il controllo di precisione CNC a tre assi XYZ completamente automatico garantisce un posizionamento accurato;
• L'uso di una base e di una colonna di marmo indiano fornisce una buona stabilità;
• Le guide lineari di precisione, le viti a sfera di terra, i servomotori AC, ecc., garantiscono l'accuratezza e la stabilità del sistema di movimento;
• La scala lineare ad alta precisione di 0,1 μm garantisce la precisione di posizionamento e di misura del sistema;

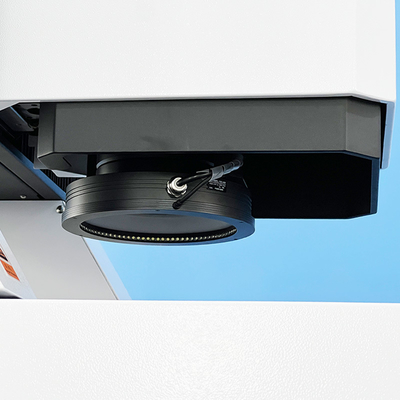

• dotato di varie fonti luminose e di una funzione di sollevamento intelligente per adattarsi a vari scenari di misurazione;
• Il potente e facile da usare software di misurazione Geomea migliora il controllo della qualità;
• I programmi di misurazione automatici possono essere impostati per completare in modo efficiente e rapido le misurazioni in serie;
• I sensori opzionali di luce bianca senza contatto possono essere utilizzati per misurare spessore, piattezza, ecc.

Applicazione:

• Può essere applicato alla misurazione di precisione di oggetti di grandi dimensioni
• Industria 3C: schermi per cellulari, custodie per cellulari
• Industria elettronica: PCB
• Nuova energia: batterie al litio
• Industria automobilistica: parti di precisione

Specificità:

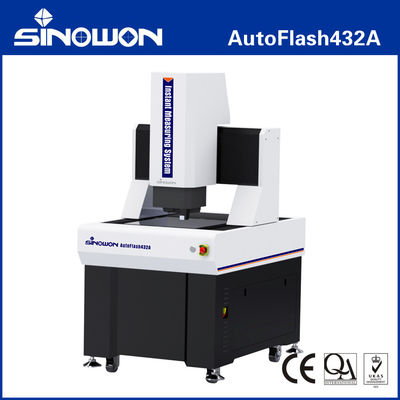

Descrizione del modello di configurazione del prodotto (esempio con AutoFlash432):

Io...Modelli e specifiche dei sistemi di misurazione della visione immediata:

Sistema di misurazione di visione istantanea Tavola guida spaziale di misurazione:

Altre specifiche di viaggio possono essere personalizzate in base alle esigenze del cliente.
