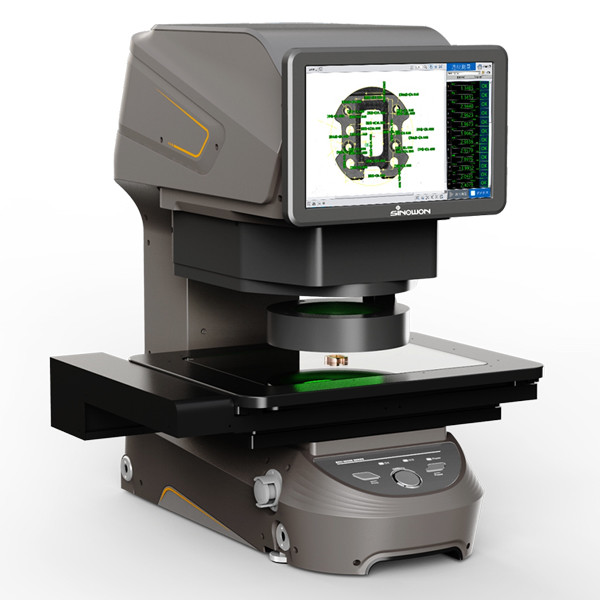

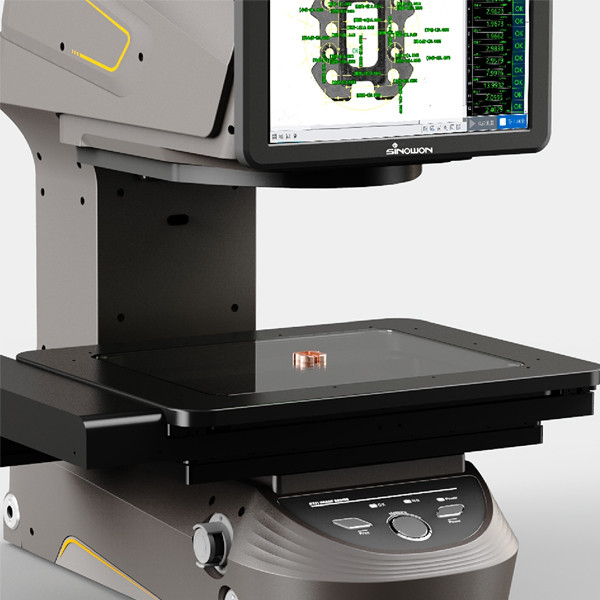

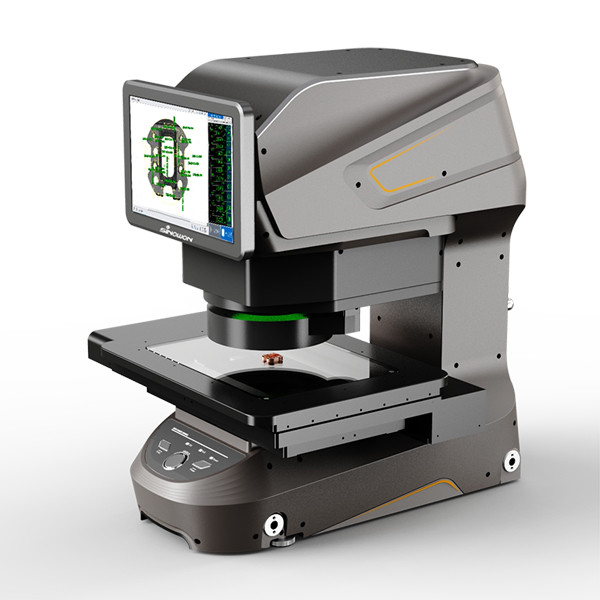

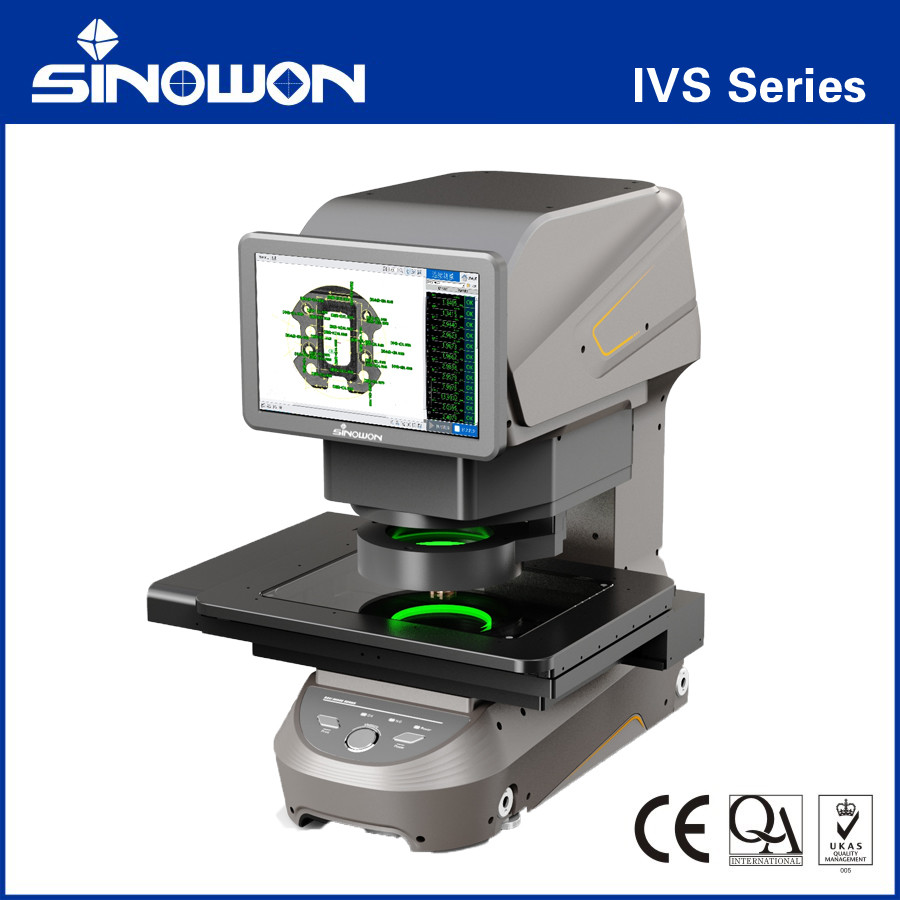

Sistema di visione istantanea serie IVS-202
Caratteristiche del prodottoc:
Sistema di misurazione istantanea sul banco di prova
● La struttura del tavolo è compatta e facile da maneggiare.
● Misurazione a un pulsante, può anche essere abbinata al segnale IO per ottenere una misurazione automatica.
● La relazione può essere caricata automaticamente nel sistema di gestione dei dati.
Misurazione di alta precisione sotto la luce della superficie
● Dotato di lente telecentrica a doppia ingrandimento e due telecamere da 20MP, luce di superficie multiangolare automatica e luce di superficie coassiale opzionale.
● Con il potente algoritmo di calcolo del bordo dell'IA indipendente, può facilmente realizzare una ricerca precisa del bordo sulla superficie e filtrare le aree non valide per il disordine di confine.
● La ripetibilità di misura della luce di superficie può anche raggiungere un livello simile a quello della luce di fondo.
Misurazione rapida e facile utilizzo
● Può misurare 100 dimensioni in un secondo, riducendo notevolmente il tempo di misura.
● L'interfaccia di funzionamento del software è semplice e facile da comprendere, e il programma di misurazione e l'impostazione dei parametri possono essere facilmente scritti.
● Con la messa a fuoco automatica, il posizionamento automatico e la funzione di misurazione automatica, qualsiasi operazione può ottenere risultati di misurazione stabili.
Comodo|Un pulsante per misurare
Combinazione hardware potente|Misurazioni di alta precisione
Equipaggiato con lenti telecentriche a doppio ingrandimento e due telecamere da 20MP, luce di superficie multiangolare automatica e luce di superficie coassiale opzionale.,Può facilmente realizzare una ricerca precisa dei bordi sulla superficie e filtrare le aree non valide per il disordine di confine.La ripetibilità di misura della luce di superficie può anche raggiungere un livello simile a quello della luce di fondo.
Facile.|Misurazione rapida e facile utilizzo
Il sistema è in grado di misurare 100 dimensioni in un secondo, riducendo notevolmente il tempo di misurazione.e il programma di misurazione e impostazione dei parametri può essere facilmente scrittoCon la messa a fuoco automatica, il posizionamento automatico e la funzione di misurazione automatica, qualsiasi operazione può ottenere risultati di misurazione stabili.
Specificità:
| Modello |
IVS-100D |
IVS-202D |
IVS-302D |
| Codice # |
500-011 |
500-021 |
500-031 |
| Distanza di misura |
X |
φ100 |
200 mm |
300 mm |
| Y |
200 mm |
200 mm |
| Z |
75 mm |
75 mm |
75 mm |
| VdP |
Modalità ad alta precisione |
26 mm x 18 mm |
|
Modalità di campo ampio
|
φ100 mm |
| Ripetibilità |
Modalità ad alta precisione |
± 1,5 μm |
| Modalità di campo ampio |
± 3 μm |
| Unità minima |
0.1 μm |
| Accuratezza |
Alta precisione |
Non vincolante |
± 1,5 μm |
| Con legame |
|
±3+L/150μm |
±3+L/150μm |
| Largo campo |
Non vincolante |
± 3 μm |
| Con legame |
|
±5+L/150μm |
±5+L/150μm |
| Peso |
33 kg |
45 kg |
50 kg |
| Sistema ottico |
Fotocamera |
" 20MP BW Camera * 2 |
| Lenti |
Lenti telecentriche a doppio ingrandimento |
| Luce di superficie |
Luce sollevabile a due anelli |
| Luce di fondo |
Luce di fondo parallela verde |
| Capacità |
5 kg |
| Software di misura |
GD&T Software |
| Fornitore di energia |
220V±10%,50Hz |
| Ambiente di lavoro |
Temperatura: 20±3°C, umidità: 30-80%, vibrazione: < 0,002g,15HZ |
| Dimensione (L*W*H) mm |
600*300*650 mm |
600*410*650 mm |
600*510*650 mm |
