Name: Macchina di misurazione della visione semiautomatica ad alta precisione certificata CE ROHS
Brand: Hoyamo and Sinowon Inc
SKU: IMS-2515C
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Codice #: 521-320F

Banchi di lavoro in marmo: (408*308) mm

Banchi di lavoro in vetro: (306*198) mm

Viaggio dell'asse X/Y: (250*150) mm

Viaggi sull'asse Z: Viaggio effettivo 200 mm

Risoluzione X/Y/Z: 0.5um

Piedistallo e supporto: Granito ad alta precisione

XY aixs Precisione di misura: ≤ 2,5+L/200 ((um)

Precisione di misura Zais: ≤ 5+L/200 ((um)

Accuratezza di ripartizione: 2um

Software di misura: iMisurazione

Dimensione (WxDxH): (1030*780*1260) mm

Peso netto: 175 kg

Evidenziare:

Macchina di misurazione della visione semiautomatica ad alta precisione

Macchina di misurazione della visione semiautomatica ROHS

Informazioni di base

Luogo di origine: Jiangmen, Cina

Marca: SINOWON

Certificazione: CE/ROHS

Numero di modello: IMS-2515C

Documento: D4 Sinowon iSemi Series Hig...a1.pdf

Termini di pagamento e spedizione

Imballaggi particolari: Legno compensato

Tempi di consegna: 15 giorni lavorativi

Capacità di alimentazione: 100 serie/mese

Galleria

Macchina di misurazione della visione semiautomatica ad alta precisione certificata CE ROHS

Descrizione di prodotto

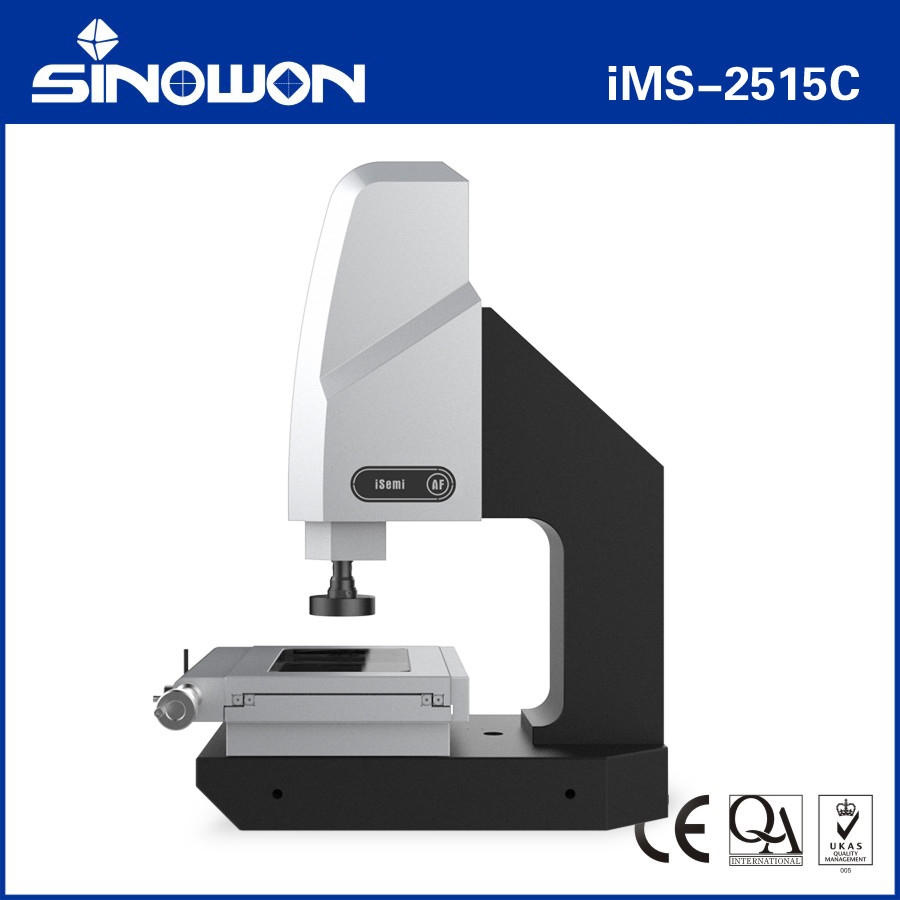

Macchina di misurazione della visione semiautomatica ad alta precisione iSemi Serie IMS-2515C

Macchina di misurazione della visione semiautomatica ad alta precisione certificata CE ROHS 0

Macchina di misurazione della visione semiautomatica ad alta precisione certificata CE ROHS 1

Macchina di misurazione della vistaCaratteristica del prodotto:

Adottare base e colonna in granito ad alta precisione per garantire la stabilità e la precisione della macchina;
Adottare una barra lucida senza denti ad alta precisione e un dispositivo di blocco veloce per garantire che l'errore di ritorno della tabella sia entro 2um;
Adottare una regolata ottica per strumenti ad alta precisione e un tavolo da lavoro di precisione per garantire che la precisione della macchina sia entro i limiti di ≤ 2,5+L/200um;
Adottare lenti zoom ad alta definizione e fotocamere digitali a colori ad alta risoluzione per garantire una qualità dell'immagine chiara e senza distorsioni;
utilizzando l'illuminazione a freddo LED a superficie a 4 anelli e a 8 zone controllata dal programma e l'illuminazione parallela LED Contour, nonché un modulo di regolazione intelligente della luce integrato,la luminosità di area della luce nell'area a 4 anelli e a 8 anelli può essere liberamente controllata;
il software di misurazione iMeasuring Vision migliora il controllo della qualità ad un nuovo livello;
L'asse Z utilizza guide lineari di alta precisione e un sistema di controllo servomotore per ottenere la messa a fuoco automatica, eliminare gli errori di messa a fuoco umani e migliorare la precisione e la stabilità delle misure;
La sonda a contatto opzionale e il software di misurazione tridimensionale possono essere utilizzati per aggiornare la macchina a una macchina di misurazione tridimensionale a contatto.

Macchina di misurazione della vistaS tecnicoSpecificità:

Prodotto	Macchina di misurazione della visione semiautomatica ad alta precisioneSerie iSemi
Modello	IMS-2010C	IMS-2515C	IMS-3020C	IMS-4030C	IMS-5040C
Banchi di lavoro in marmo	(270*350) mm	(408*308) mm	(458*358) mm	(608*470) mm	(650*580) mm
Scaffalatura di vetro	(142*242) mm	(306*198) mm	(356*248) mm	(456*348) mm	(540*440) mm
Asse X/Y Viaggio	(200*100) mm	(250*150) mm	(300*200) mm	(400*300) mm	(500*400) mm
Percorso dell'asse Z	Guida lineare ad alta precisione, percorrenza efficace 200 mm
Risoluzione X/Y/Z	0.5um
Piedistallo e supporto	Granito ad alta precisione
Accuratezza di misura*	XY aixs:≤2.5+L/200 ((um) ;Zais:≤5+L/200 ((um)
Accuratezza di ripartizione	2um
Sistema di illuminazione ((Adattamento del software)	Superficie 4 anelli e 8 zone regolabile all'infinito Illuminazione a freddo LED
	Illuminazione parallela a LED di contorno
	Luce coassiale opzionale
Fotocamera digitale	Fotocamera digitale ad alta risoluzione da 1/2.9"/1.6Mpixel
Lenti zoom	6.5X Alta risoluzione Lente zoom a feedback elettronico, ingrandimento ottico: 0,7X ~ 4,5X ; ingrandimento video: 20X ~ 129X
Software di misura	iMisurazione
Sistema di funzionamento	Sostenere il sistema operativo WIN 10/11-32/64
Lingua	Inglese, cinese semplificato, cinese tradizionale, opzionale altre versioni linguistiche
Ambiente di lavoro	Temperatura 20°C±2°C, variazione di temperatura <1°C/Hr; umidità 30%~80%RH; vibrazione <0,02g, ≤15Hz.
Fornitore di energia	AC220V/50Hz; 110V/60Hz
Dimensione ((WxDxH)	(677552998) mm	(7906171000) mm	(8386671000) mm	(10028171043) mm	(11118671086) mm
Dimensione dell'imballaggio ((WxDxH))	(10307801260) mm	(10307801260) mm	(10307801260) mm	(113010001270) mm	(125010351460) mm
Peso lordo/peso netto	220/150 kg	242/175 kg	275/185 kg	449/350 kg	550/380 kg

Nota:

"L" rappresenta la lunghezza misurata in millimetri, e la precisione meccanica dell'asse Z dipende fortemente dalla precisione di messa a fuoco e dalla superficie del pezzo.

L'ingrandimento è un valore approssimativo e è strettamente correlato alle dimensioni e alla risoluzione del display.

I clienti possono scegliere di aggiungere un obiettivo ausiliario da 0,5X o 2X in base alle loro esigenze per ottenere l'ingrandimento dell'immagine.

iMS-2010/5040 sono banchi da lavoro in marmo, mentre iMS-2515/3020/4030 sono banchi da lavoro in metallo.

Descrizione del modello di configurazione del prodotto (esempio con iMS-2515)

Configurazione del sensore	2.5D	3D	2.5D	3D
Prodotto	2.5D Vision Measuring Machine (macchina di misurazione della visione 5D)	Macchina di misurazione 3D di contatto e visione	2.5D macchina semiautomatica di misurazione della visione	Macchina di misurazione 3D semiautomatica di contatto e visione
Modello	iMS-2515A	iMS-2515B	iMS-2515C	iMS-2515D
Tipo	A	B	C	D
Significato	Sensore ottico a lente zoom	Sensore di lente zoom e Sensore della sonda di contatto	Sensore dell'obiettivo zoom e funzione di messa a fuoco automatica dell'asse Z	Sensore a lente zoom, sensore a sonda di contatto e funzione di messa a fuoco automatica
Asse Z - messa a fuoco automatica	Senza	Senza	Con	Con
Sonde di contatto	Senza	Con	Senza	Con
Software	iMisurazione2.1	Misurazione 3.1	iMisurazione2.2	Misurazione 3.2

Modelli e specifiche delle macchine di misurazione della visione manuale:

Modello	Codice #	Modello	Codice #	Modello	Codice #	Modello	Codice #	Modello	Codice #
IMS-2010A	521-120E	IMS-2515A	521-120F	IMS-3020A	521-120G	IMS-4030A	521-120H	IMS-5040A	521-120J
IMS-2010B	521-220E	IMS-2515B	521-220F	IMS-3020B	521-220G	IMS-4030B	521-220H	IMS-5040B	521-220J
IMS-2010C	521-320E	IMS-2515C	521-320F	IMS-3020C	521-320G	IMS-4030C	521-320H	IMS-5040C	521-320J
IMS-2010D	521-420E	IMS-2515D	521-420F	IMS-3020D	521-420G	IMS-4030D	521-420H	IMS-5040D	521-420J
IMS-6040A	521-120K	IMS-6040B	521-220K	IMS-6040C	521-320K	IMS-6040D	521-420K	- Sì, signore.	- Sì, signore.

Tavola guida della macchina di misurazione della visione manuale:

Viaggio mm	Modello	X Asse di percorrenza mm	Asse Y Viaggio mm	Asse Z Viaggio standard mm	Asse Z Viaggio massimo personalizzato mm
100x100x100	IMS-1010	100	100	100	- Sì, signore.
200x100x200	IMS-2010	200	100	200	300
250x150x200	IMS-2515	250	150	200	300
300x200x200	IMS-3020	300	200	200	400
400x300x200	IMS-4030	400	300	200	400
500x400x200	IMS-5040	500	400	200	400
600x400x200	IMS-6040	600	400	200	400

Altre specifiche di viaggio possono essere personalizzate in base alle esigenze del cliente.

Macchina di misurazione della vistaDisegni strutturali:

Macchina di misurazione della visione semiautomatica ad alta precisione certificata CE ROHS 2

Macchina di misurazione della vistaApplicazione industriale:

Macchina di misurazione ottica OMM, nota anche come macchina di misurazione visiva e macchina di misurazione senza contatto, macchina di misurazione bidimensionale, macchina di misurazione 2.5 dimensionale,con l'aggiornamento dell'industria industriale moderna ad alta precisione e della micro-produzione, adotta il metodo di misurazione dell'immagine ottica senza contatto per una misurazione rapida e precisa.

Le macchine di misurazione ottica sono adatte a tutti i campi di applicazione per la misurazione delle coordinate e sono ampiamente utilizzate in macchine, elettronica, strumenti, hardware,materie plastiche e altre industrie. quali: stampi, viti, metalli, accessori, gomma, schede PCB, molle, hardware, elettronica, materie plastiche, aviazione, aerospaziale, ecc., supera le carenze delle tradizionali pinze vernier,micrometri, e Profile projectors, che è una macchina di misurazione ad alta precisione, elevata efficienza e alta affidabilità che integra tecnologie ottiche, meccaniche, elettroniche e di elaborazione delle immagini.

L'oggetto da misurare viene ingrandito dal sistema di ingrandimento ottico.il contorno e la forma della superficie, dimensioni, angolo e posizione di varie parti complesse e precise possono essere rilevati automaticamente.I dati di misura possono essere importati in AUTOCAD per diventare un disegno completo di ingegneria, e documenti in DXF, IGS e altri formati possono essere generati, e possono anche essere importati in WORD, EXCEL e SPC software di analisi statistica per generare CPK e vari rapporti statistici.

Macchina di misurazione della visione semiautomatica ad alta precisione certificata CE ROHS 3
