Name: Macchina di misurazione della visione semiautomatica ad alta precisione Serie ISemi IMS-2010D
Brand: Hoyamo and Sinowon Inc
SKU: IMS-2010D
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Codice#: 521-420E

Banchi di lavoro in marmo: (270*350) mm

Banchi di lavoro in vetro: (142*242) mm

Viaggio dell'asse X/Y: (200*100) mm

Viaggi sull'asse Z: Viaggio effettivo 200 mm

Risoluzione X/Y/Z: 0.5um

Piedistallo e supporto: Granito ad alta precisione

XY aixs Precisione di misura: ≤ 2,5+L/200 ((um)

Precisione di misura Zais: ≤ 5+L/200 ((um)

Accuratezza di ripartizione: 2um

Software di misura: iMisurazione

Dimensione (LxPxA): (677*552*998) mm

Peso netto: 150 kg

Evidenziare:

Macchina di misurazione automatica di visione dei semi

Macchina di misurazione della visione ad alta precisione

Informazioni di base

Luogo di origine: Jiangmen, Cina

Marca: SINOWON

Certificazione: CE/ROHS

Numero di modello: IMS-2010D

Documento: D4 Sinowon iSemi Series Hig...a1.pdf

Termini di pagamento e spedizione

Imballaggi particolari: Compensato

Tempi di consegna: 15 giorni lavorativi

Capacità di alimentazione: 100 set/mese

Galleria

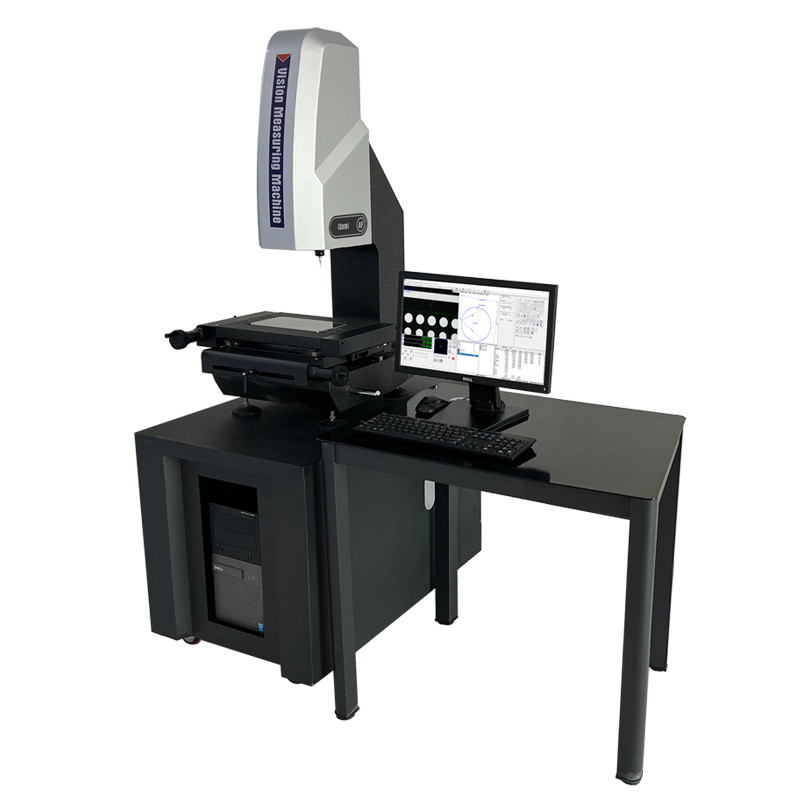

Macchina di misurazione della visione semiautomatica ad alta precisione Serie ISemi IMS-2010D

Descrizione di prodotto

Macchina di misura visiva semiautomatica di alta precisione iSemi Serie IMS-2010D

Macchina di misurazione della visione semiautomatica ad alta precisione Serie ISemi IMS-2010D 0

Applicazione industriale:Caratteristica del prodotto:

Adotta una base e una colonna in granito di alta precisione per garantire la stabilità e la precisione della macchina;
Adotta una barra lucidata senza denti di alta precisione e un dispositivo di bloccaggio a movimento rapido per garantire che l'errore di ritorno del tavolo sia entro 2um;
Adotta un righello ottico per strumenti di alta precisione e un piano di lavoro di precisione per garantire che la precisione della macchina sia entro ≤2.5+L/200um;
Adotta un obiettivo zoom ad alta definizione e una telecamera digitale a colori ad alta risoluzione per garantire una qualità dell'immagine nitida senza distorsioni;
Utilizzando l'illuminazione a freddo a LED a 4 anelli e 8 aree controllata da programma e l'illuminazione parallela a LED di contorno, nonché un modulo di regolazione della luce intelligente integrato, la luminosità dell'area della luce nelle 4 anelli e 8 aree può essere controllata liberamente;
Il software di misurazione Vision iMeasuring migliora il controllo qualità a un nuovo livello;

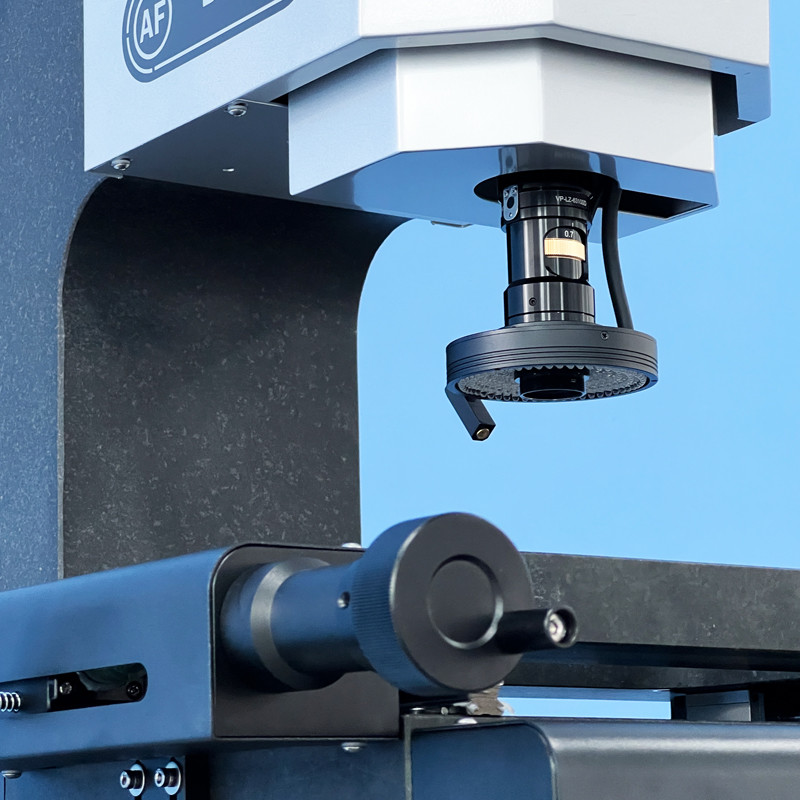

L'asse Z utilizza guide lineari di alta precisione e un sistema di controllo del servomotore per ottenere la messa a fuoco automatica, eliminare gli errori di messa a fuoco umana e migliorare la precisione e la stabilità della misurazione;
La sonda di contatto opzionale e il software di misurazione tridimensionale possono essere utilizzati per aggiornare la macchina a una macchina di misura tridimensionale a contatto.

Applicazione industriale:Specifiche tecnicheModello

Prodotto	Macchina di misura visiva semiautomatica di alta precisioneSerie iSemi
Corsa asse X mm	521-420E	521-420F	521-420G	521-420H	521-420J
Piano di lavoro in marmo	(270*350)mm	(408*308)mm	(458*358)mm	(608*470)mm	(650*580)mm
Piano di lavoro in vetro	(142*242)mm	(306*198)mm	(356*248)mm	(456*348)mm	(540*440)mm
Corsa asse X/Y	(200*100)mm	(250*150)mm	(300*200)mm	(400*300)mm	(500*400)mm
Corsa asse Z	Guida lineare di alta precisione, corsa effettiva 200mm
Risoluzione assi X/Y/Z	0.5um
Base e montanti	Granito di alta precisione
Precisione di misurazione*	Assi XY:≤2.5+L/200(um) ；Assi Z:≤5+L/200(um)
Precisione di ripetizione	2um
Sistema di illuminazione (regolazione software)	Superficie 4 anelli e 8 zone LED a regolazione infinita a freddo
	Illuminazione parallela a LED di contorno
	Luce coassiale opzionale
Telecamera digitale	Telecamera digitale ad alta risoluzione da 1/2,9"/1,6 Mpixel
Obiettivo zoom	Obiettivo zoom con feedback elettronico ad alta risoluzione 6.5X, ingrandimento ottico: 0.7X~4.5X ; Ingrandimento video: 20X~129X
Software di misurazione	iMeasuring
Sistema operativo	Supporta il sistema operativo WIN 10/11-32/64
Lingua	Inglese, cinese semplificato, cinese tradizionale, versioni in altre lingue opzionali
Ambiente di lavoro	Temperatura 20℃±2℃, variazione di temperatura <1℃/ora; Umidità 30%~80%RH; Vibrazioni <0.02g's, ≤15Hz.
Alimentazione	AC220V/50Hz; 110V/60Hz
Dimensioni (LxPxH)	(677552998)mm	(7906171000)mm	(8386671000)mm	(10028171043)mm	(11118671086)mm
Dimensioni imballo (LxPxH)	(10307801260)mm	(10307801260)mm	(10307801260)mm	(113010001270)mm	(125010351460)mm
Peso lordo/netto	220/150Kg	242/175Kg	275/185Kg	449/350Kg	550/380Kg

Nota:

"L" rappresenta la lunghezza misurata in millimetri e la precisione meccanica dell'asse Z dipende fortemente dalla precisione della messa a fuoco e dalla superficie del pezzo.

L'ingrandimento è un valore approssimativo ed è strettamente correlato alle dimensioni e alla risoluzione del display.

I clienti possono scegliere di aggiungere un obiettivo ausiliario 0.5X o 2X in base alle proprie esigenze per ottenere l'ingrandimento dell'immagine.

iMS-2010/5040 sono piani di lavoro in marmo, mentre iMS-2515/3020/4030 sono piani di lavoro in metallo.

Descrizione del modello di configurazione del prodotto (esempio con iMS-2010):

Configurazione del sensore	2.5D	3D	2.5D	3D
Prodotto	Macchina di misura visiva 2.5D	Macchina di misura a contatto e visiva 3D	Macchina di misura visiva semiautomatica 2.5D	Macchina di misura a contatto e visiva semiautomatica 3D
Corsa asse X mm	iMS-2010A	iMS-2010B	iMS-2010C	iMS-2010D
Tipo	A	B	C	D
Significato	Sensore con obiettivo zoom ottico	Sensore con obiettivo zoom e Sensore a sonda di contatto	Sensore con obiettivo zoom, sensore a sonda di contatto e funzione di autofocus	Autofocus asse Z
Senza	Con	Con	Software	Software
Senza	Con	Software	Con	Software
iMeasuring2.1	iMeasuring3.1	iMeasuring2.2	iMeasuring3.2	Modelli e specifiche della macchina di misura visiva manuale

:Modello

Corsa asse X mm	IMS-2010A	Corsa asse X mm	IMS-2010A	Corsa asse X mm	IMS-2010A	Corsa asse X mm	IMS-2010A	Corsa asse X mm	IMS-2010A
521-120E	IMS-2515A	521-120F	IMS-3020A	521-120G	IMS-4030A	521-120H	IMS-5040A	521-120J	IMS-2010B
521-220E	IMS-2515B	521-220F	IMS-3020B	521-220G	IMS-4030B	521-220H	IMS-5040B	521-220J	IMS-2010C
521-320E	IMS-2515C	521-320F	IMS-3020C	521-320G	IMS-4030C	521-320H	IMS-5040C	521-320J	IMS-2010D
521-420E	IMS-2515D	521-420F	IMS-3020D	521-420G	IMS-4030D	521-420H	IMS-5040D	521-420J	IMS-6040A
521-120K	IMS-6040B	521-220K	IMS-6040C	521-320K	IMS-6040D	521-420K	------	200x100x200	200x100x200

Corsa mm

Modello	Corsa asse X mm	Corsa asse Y mm	Corsa standard asse Z	mm 100x100x100	mm 100x100x100
IMS-1010	100	200	200	200	200x100x200
IMS-2010	200	400	200	400	200
IMS-2515	250	150	200	400	200
IMS-3020	300	200	400	400	Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente.
IMS-4030	400	Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente.	200	400	Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente.
IMS-5040	500	400	Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente.	400	Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente.
IMS-6040	600	400	Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente.	400	Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente.

Macchina di misura visiva

Applicazione industriale:Macchina di misura visiva

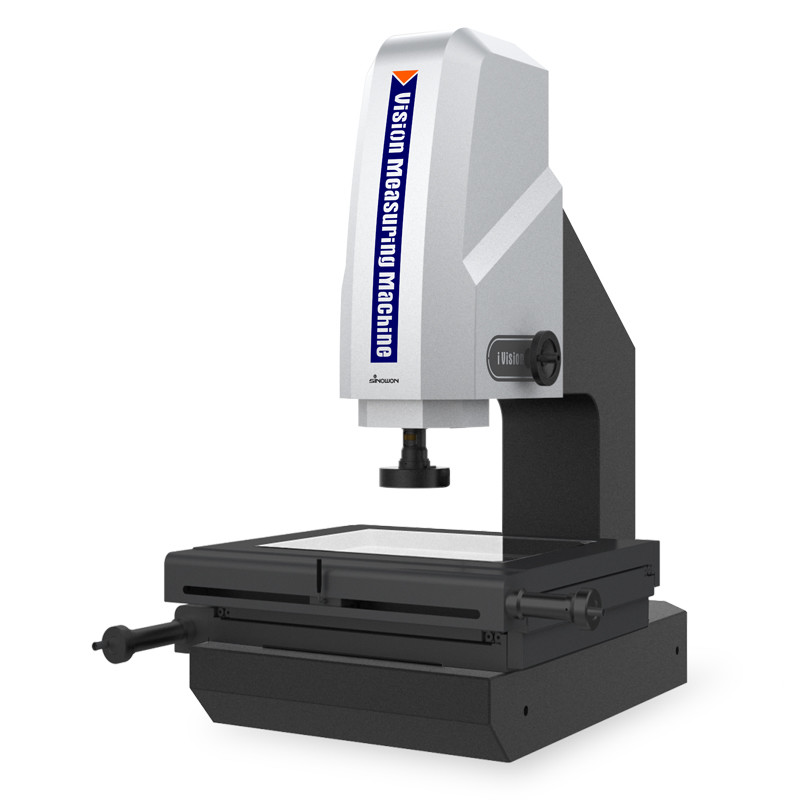

Macchina di misurazione della visione semiautomatica ad alta precisione Serie ISemi IMS-2010D 1

Applicazione industriale:La macchina di misura ottica OMM, nota anche come macchina di misura visiva e macchina di misura senza contatto, macchina di misura bidimensionale, macchina di misura 2.5-dimensionale, con l'aggiornamento dell'industria manifatturiera moderna ad alta precisione e micro, adotta il metodo di misurazione ottica senza contatto per una misurazione rapida e precisa. La misurazione delle dimensioni geometriche e delle tolleranze geometriche diventa inevitabile.

Le macchine di misura ottiche sono adatte a tutti i campi di applicazione per lo scopo della misurazione delle coordinate e sono ampiamente utilizzate in macchinari, elettronica, strumenti, hardware, plastica e altre industrie. Come: stampi, viti, metalli, accessori, gomma, schede PCB, molle, hardware, elettronica, plastica, aviazione, aerospaziale, ecc., supera le carenze dei tradizionali calibri a corsoio, micrometri e proiettori di profili, che è una macchina di misura ad alta precisione, alta efficienza e alta affidabilità che integra tecnologie di elaborazione ottica, meccanica, elettronica e di elaborazione delle immagini del computer.

L'oggetto da misurare viene ingrandito dal sistema di ingrandimento ottico. Dopo che le caratteristiche dell'immagine sono state raccolte dal sistema di telecamere CCD ed elaborate da algoritmi software e computer, il contorno e la forma della superficie, le dimensioni, l'angolo e la posizione di varie parti complesse e precise possono essere rilevati automaticamente. Micro ispezione e controllo qualità. I dati di misurazione possono essere importati in AUTOCAD per diventare un disegno tecnico completo e possono essere generati documenti in formato DXF, IGS e altri formati e possono anche essere importati in software di analisi statistica WORD, EXCEL e SPC per generare CPK e vari rapporti statistici.

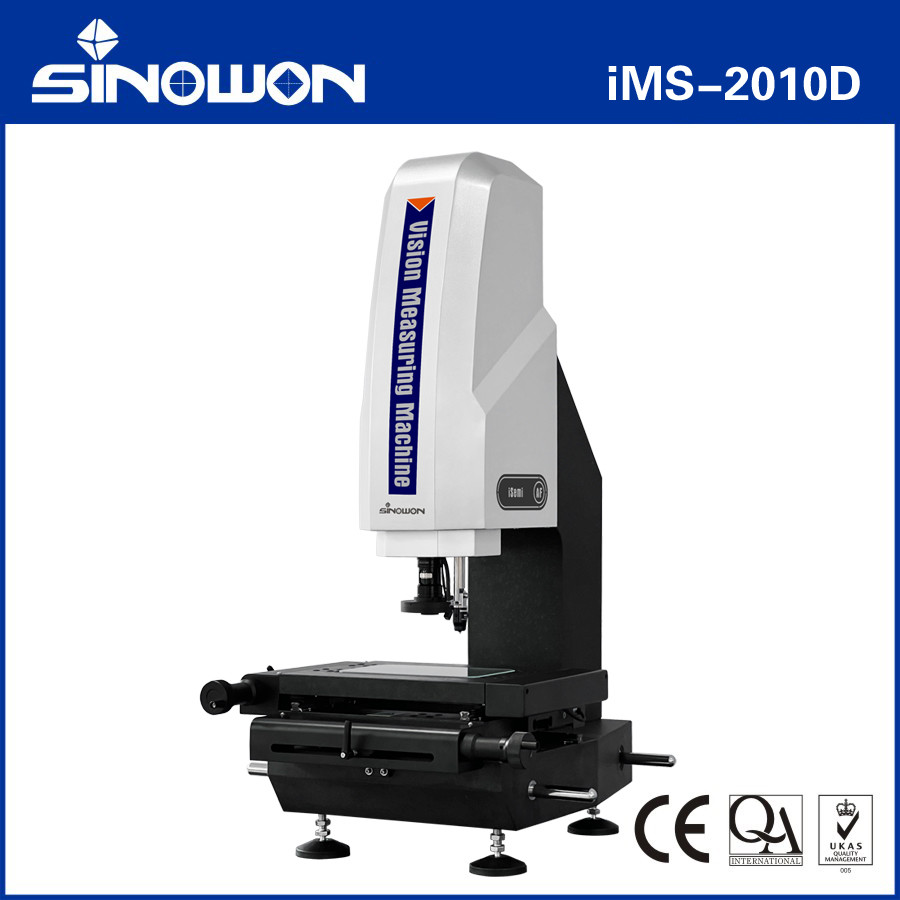

Macchina di misurazione della visione semiautomatica ad alta precisione Serie ISemi IMS-2010D 2

Macchina di misurazione della visione semiautomatica ad alta precisione Serie ISemi IMS-2010D 3
