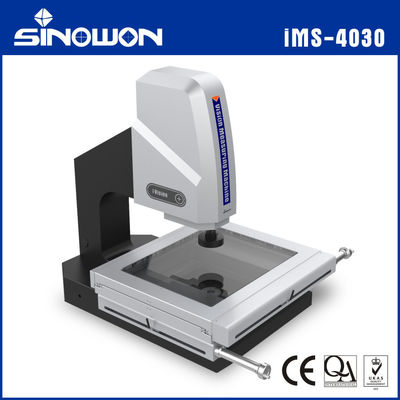

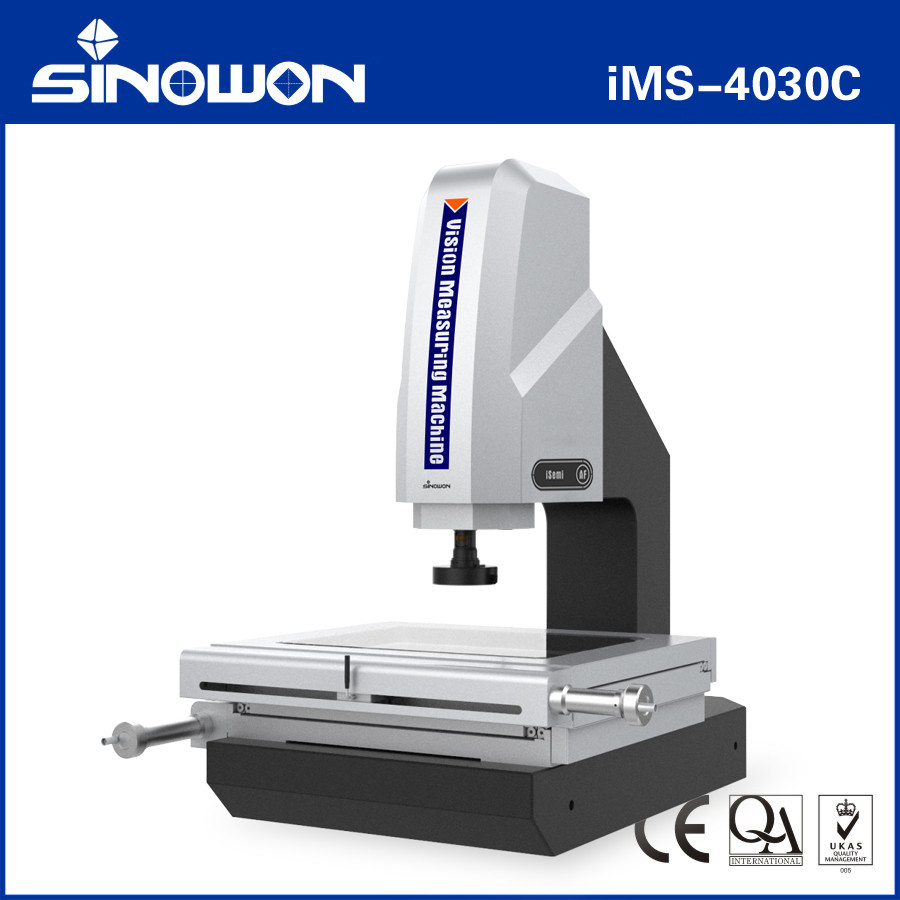

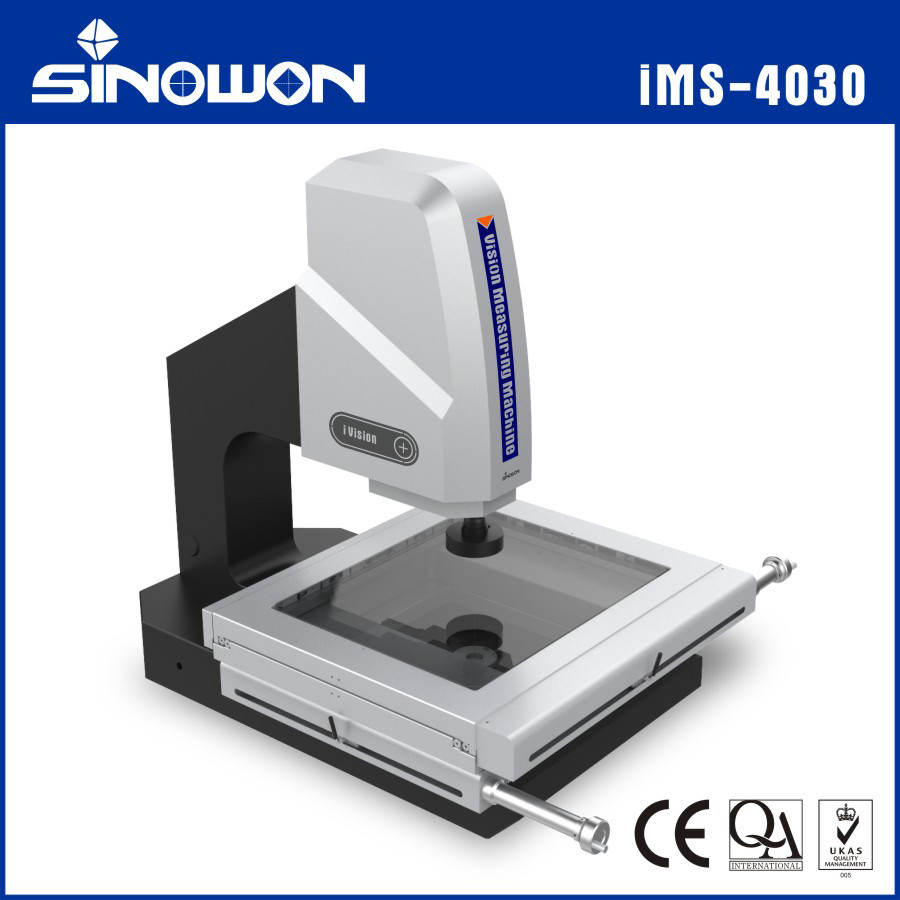

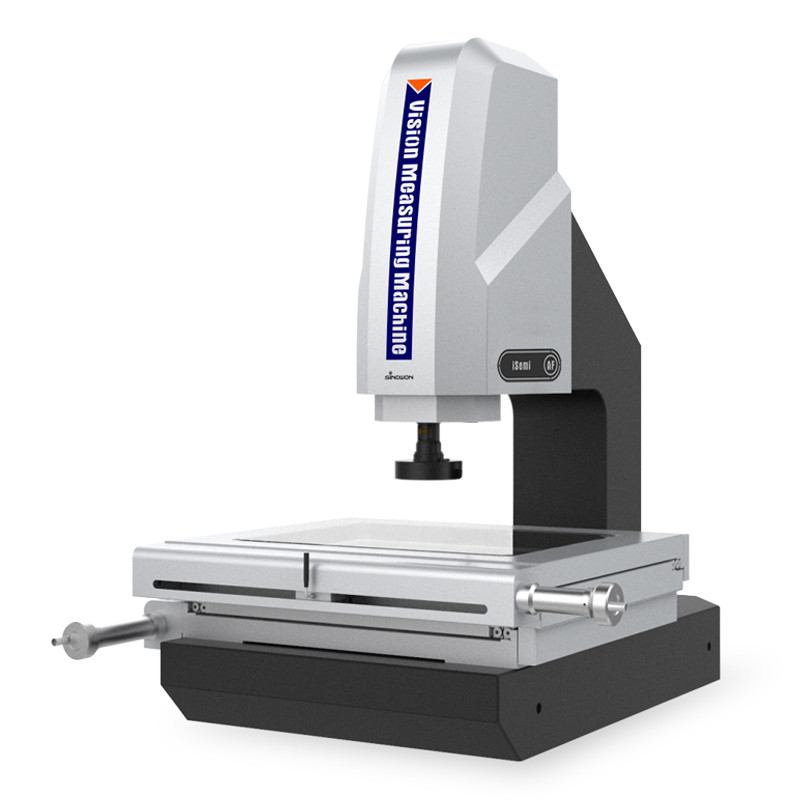

Sistema di misurazione semiautomatico basato sulla visione ad alta precisione Serie ISemi IMS-4030C

Nota:

"L" rappresenta la lunghezza misurata in millimetri e la precisione meccanica dell'asse Z dipende fortemente dalla precisione della messa a fuoco e dalla superficie del pezzo.

L'ingrandimento è un valore approssimativo ed è strettamente correlato alle dimensioni e alla risoluzione del display.

I clienti possono scegliere di aggiungere un obiettivo ausiliario 0,5X o 2X in base alle proprie esigenze per ottenere l'ingrandimento dell'immagine.

iMS-2010/5040 sono piani di lavoro in marmo, mentre iMS-2515/3020/4030 sono piani di lavoro in metallo.

Descrizione del modello di configurazione del prodotto (esempio con iMS-4030):

Modelli e specifiche della macchina di misura a visione manuale:

Tabella guida corsa macchina di misura a visione manuale:

• Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente.

Macchina di misura a visione Disegni strutturali:

Macchina di misura a visione Applicazione industriale:

La macchina di misura ottica OMM, nota anche come macchina di misura a visione e macchina di misura senza contatto, macchina di misura bidimensionale, macchina di misura 2,5-dimensionale, con l'aggiornamento dell'industria manifatturiera moderna ad alta precisione e micro, adotta il metodo di misurazione ottica senza contatto per una misurazione rapida e precisa. La misurazione delle dimensioni geometriche e delle tolleranze geometriche diventa inevitabile.

Le macchine di misura ottiche sono adatte a tutti i campi di applicazione per lo scopo della misurazione delle coordinate e sono ampiamente utilizzate in macchinari, elettronica, strumenti, hardware, plastica e altre industrie. Come: stampi, viti, metalli, accessori, gomma, schede PCB, molle, hardware, elettronica, plastica, aviazione, aerospaziale, ecc., supera le carenze dei tradizionali calibri a corsoio, micrometri e proiettori di profili, che è una macchina di misura ad alta precisione, alta efficienza e alta affidabilità che integra tecnologie di elaborazione ottica, meccanica, elettronica e di elaborazione delle immagini al computer.

L'oggetto da misurare viene ingrandito dal sistema di ingrandimento ottico. Dopo che le caratteristiche dell'immagine sono state raccolte dal sistema di telecamere CCD ed elaborate da algoritmi software e computer, il contorno e la forma della superficie, le dimensioni, l'angolo e la posizione di varie parti complesse e precise possono essere rilevati automaticamente. Micro ispezione e controllo qualità. I dati di misurazione possono essere importati in AUTOCAD per diventare un disegno tecnico completo e possono essere generati documenti in formato DXF, IGS e altri formati e possono anche essere importati in software di analisi statistica WORD, EXCEL e SPC per generare CPK e vari rapporti statistici.
