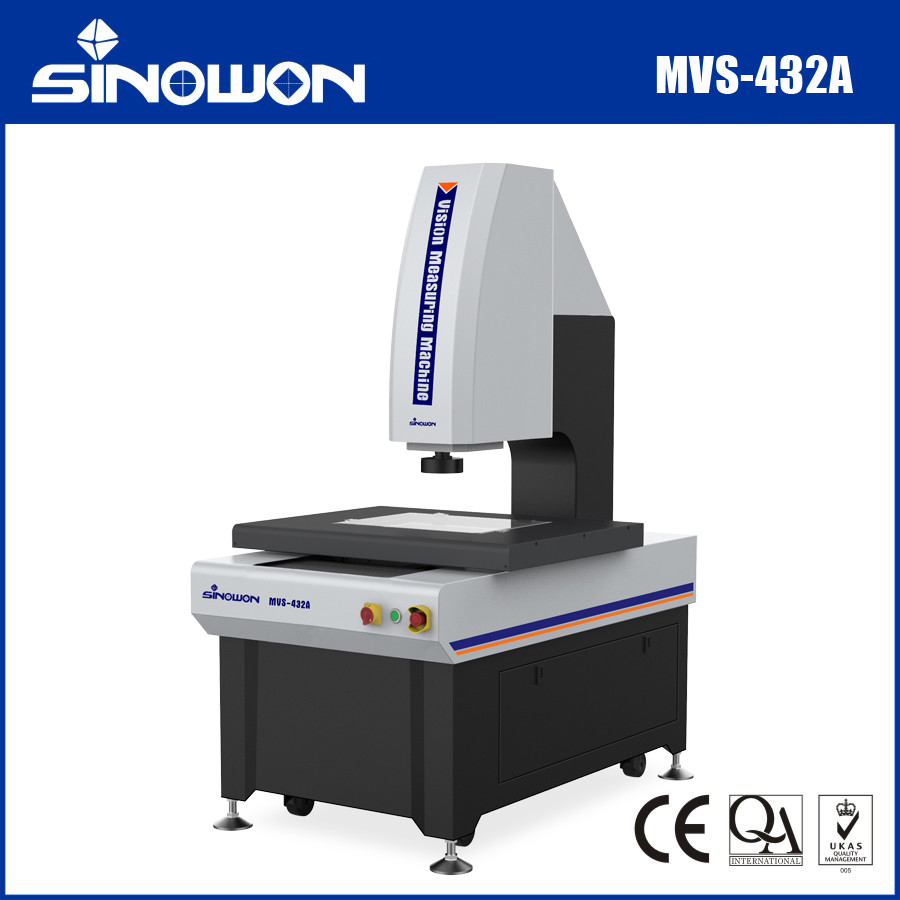

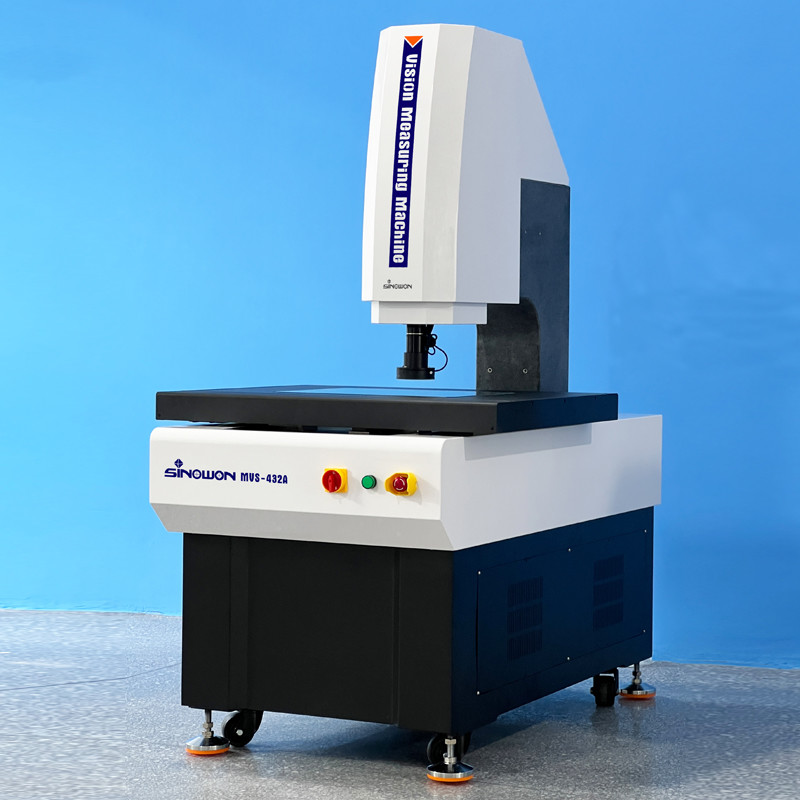

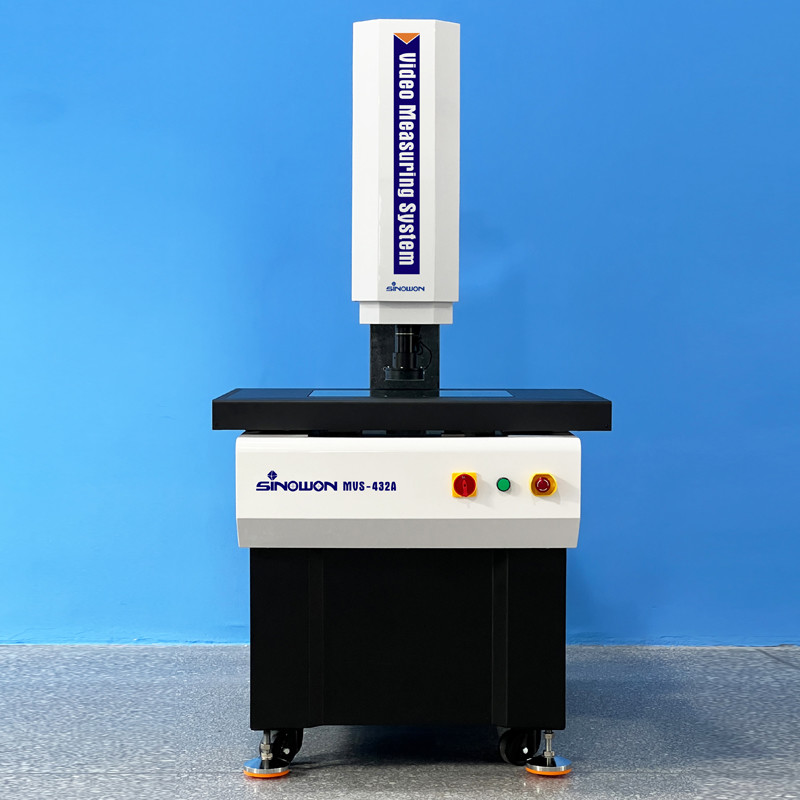

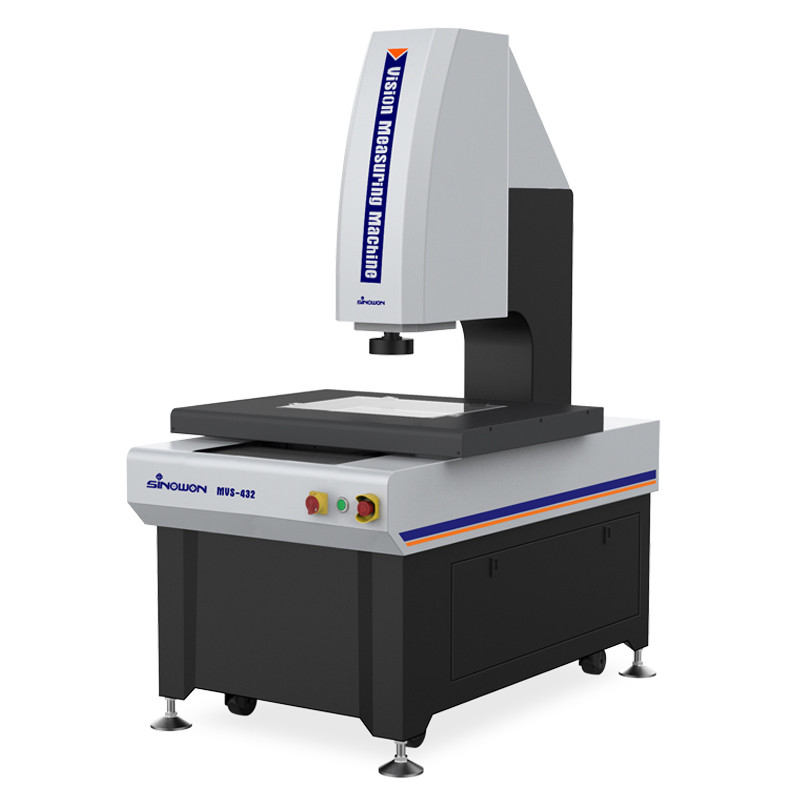

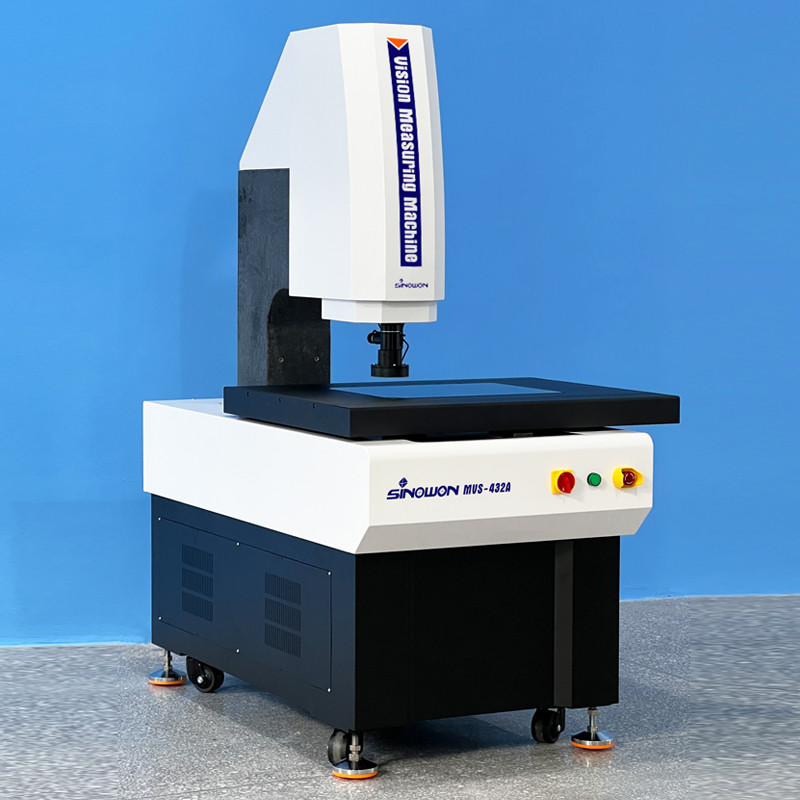

Macchina di misurazione della visione automatica ad alta precisione MVS-432 Serie
La serie MVS è una macchina di misurazione della visione di precisione a sbalzo completamente automatica sviluppata per la misurazione GD&T. È dotata di controllo automatico a tre assi, messa a fuoco automatica,controllo automatico dell'illuminazione, la configurazione hardware e software ottimizzata, ed è in grado di misurare dimensioni lineari e dimensioni geometriche.
Caratteristica del prodotto:
- XYZ controllo automatico di precisione CNC a tre assi, posizionamento preciso;
- Base e pilastro in marmo indiano, buona stabilità;
- Guida lineare di precisione, viti a sfera di grado di rettifica e servomotori CA, ecc., garantiscono l'accuratezza e la stabilità del sistema di movimento;
- 0.5μm per garantire l'accuratezza di posizionamento e di misura del sistema;
- una fotocamera digitale ad alta risoluzione per soddisfare le esigenze di osservazione chiara e misurazione precisa;
- 8.3X lenti ottiche ad alta definizione, zoom preciso, correzione dei pixel una tantum;
- Il sistema di illuminazione di superficie LED a 5 anelli a 8 zone e il sistema di illuminazione parallela a contorno a LED a controllo programmatico consentono di regolare intelligentemente la luminosità a 256 livelli;
- Software di misurazione automatico della serie iMeasuring Vision, potente e facile da usare.
Specificità:
| Prodotto |
Macchine di misurazione della visione automatica ad alta precisione a cantilever serie MVS |
| Modello |
MVS-322 |
MVS-432 |
MVS-542 |
| Percorso dell'asse X/Y |
(300*200) mm |
(400*300) mm |
(500*400) mm |
| Viaggi sull'asse Z |
200 mm |
| Asse X/Y/Z Scala lineare |
Risoluzione a scala lineare europea: 0,5 mm |
| Modalità di guida |
Classe P Guida lineare di precisione, doppia pista doppia guida scorrevole. |
| Modalità di funzionamento |
Controller joystick, funzionamento del mouse, programma di rilevamento automatico |
| Accuratezza* |
Asse XY: ≤2,0+L/200 ((um)
|
| L'asse Z: ≤ 5,0+L/200 ((um) |
| Ripetibilità |
2um |
|
Illuminazione
Sistema
|
Contorno |
Illuminazione di contorno parallelo a LED |
| Contorno |
0~255 Illuminazione di superficie LED a 5 anelli e 8 divisioni regolabile senza passaggio |
| Sistema video** |
Fotocamera digitale ad alta risoluzione da 1/2.9"/1.6Mpixel |
| 8.3X Lente di feedback elettronico manuale;Ingrandimento ottico: 0,6X ~ 5,0X; Ingrandimento video: 20X ~ 170X (21,5 ′′ monitor) |
| Software di misura |
iMisurazione |
| Sistema operativo |
Sostenere il sistema operativo WIN10/11-32/64 bit |
| Lingua |
Inglese, cinese semplificato, cinese tradizionale, altre lingue possono essere aggiunte |
| Ambiente di lavoro |
Temperatura 20°C ± 2°C, variazione di temperatura < 1°C/Hr; umidità 30%~80%RH; vibrazione < 0,02g, ≤ 15Hz. |
| Fornitore di energia |
AC220V/50Hz; 110V/60Hz |
| Capacità di carico |
25 kg~50 kg |
| Dimensione ((WxDxH) |
(1146*720*1664) mm |
(1331*840*1664) mm |
(1257*920*1640) mm |
| Dimensione dell'imballaggio ((WxDxH)) |
(1290*970*1920) mm |
(1390*1060*1940) mm |
(1450*1170*1900) mm |
| Peso netto |
380 kg |
450 kg |
600 kg |
Descrizione del modello di configurazione del prodotto (esempio con MV)S- 432):
| Categoria di prodotto |
2.5D |
3D |
2.5D |
3D |
| Prodotto |
2.5D Visione automatica
Macchina di misura
|
Automatica 3D
Contatto e visione
Macchina di misura
|
2.5D automatico
Scansione laser e visione
Macchina di misura
|
Multisensori automatici 3D
Macchina di misura
|
| Modello |
MVS-432A |
MVS-432B |
MVS-432C |
MVS-432D |
| Tipo |
A |
B |
C |
D |
| Significato |
Sensore ottico a lente zoom |
Sensore a lente zoom e sensore a sonda di contatto |
Sensore a lente zoom e sensore laser |
Sensore a lente zoom, sensore a sonda di contatto e sensore laser |
| Sonde di contatto |
Senza |
MCP-Kit1 |
Senza |
MCP-Kit1 |
| Modulo laser |
Senza |
Senza |
Laser Omron |
Laser Omron |
| Versione software |
Misurazione 4.1 |
Misurazione 4.2 |
Misura 5.0 |
Misura 5.1 |
Modelli e specifiche della macchina di misurazione della visione automatica a cantilever:
| Modello |
Codice # |
Modello |
Codice # |
Modello |
Codice # |
| MVS-322A |
522-120G |
MVS-432A |
522-120H |
MVS-542A |
522-120J |
| MVS-322B |
522-220G |
MVS-432B |
522-220H |
MVS-542B |
522-220J |
| MVS-322C |
522-320G |
MVS-432C |
522-320H |
MVS-542C |
522-320J |
| MVS-322D |
522-420G |
MVS-432D |
522-420H |
MVS-542D |
522-420J |
Tavola guida per la macchina di misurazione della visione automatica a cantilever:
| Viaggi |
Modello |
Accuratezza |
Principale differenza |
Viaggi sull'asse X mm |
Viaggi sull'asse Y mm |
Asse Z Percorso standard mm |
Z Aixs Viaggio massimo su misura mm |
| E1x,y |
E1z |
Scala di griglia |
Lenti zoom |
| 300x200x200 |
MVS-322 |
2.0+L/200 |
5.0+L/200 |
0.5um Regola di griglia di vetro |
Lenti di retroalimentazione elettronica manuale |
300 mm |
200 mm |
200 mm |
250 mm |
| MVA-322 |
1.8+L/200 |
4.0+L/200 |
0.1um Regola della griglia in metallo |
Lenti zoom motorizzate con illuminazione coassiale |
| 400x300x200 |
MVS-432 |
2.0+L/200 |
5.0+L/200 |
0.5um Regola di griglia di vetro |
Lenti di retroalimentazione elettronica manuale |
400 mm |
300 mm |
200 mm |
300 mm |
| MVA-432 |
1.8+L/200 |
4.0+L/200 |
0.1um Regola della griglia in metallo |
Lenti zoom motorizzate con illuminazione coassiale |
| 500x400x200 |
MVS-542 |
2.0+L/200 |
5.0+L/200 |
0.5umLegatrice di griglia di vetro |
Lenti di retroalimentazione elettronica manuale |
500 mm |
400 mm |
200 mm |
400 mm |
| MVA-542 |
1.8+L/200 |
4.0+L/200 |
0.1um Regola della griglia in metallo |
Lenti zoom motorizzate con illuminazione coassiale |
Macchina di misurazione della vistaDisegni strutturali:
Configurazione raccomandata del computer:
Il nucleo della Vision Measuring Machine è costituito dal sistema di controllo e dal software di misurazione, e il sistema informatico è il vettore centrale di tutte le operazioni, che richiede una elevata stabilità e compatibilità.Configurare computer ad alte prestazioni Optiplex desktop e WIN 10/11 autentico sistema operativo autorizzato per risolvere i vostri problemi.
Introduzione al software:
Il software iMeasuring è un software di misurazione multisensore professionale che, unito ai dieci anni di esperienza degli sviluppatori nel settore della misurazione e della ricerca software.Il principio di progettazione è il funzionamento amichevole, potente funzione, alta precisione e stabilità, semplice manutenzione.
● Ottima progettazione dell'architettura del software e completamente orientata agli oggetti, per garantire che il software sia stabile e affidabile.
● Supporto con più lingue, non è necessario installare il language pack e cambiare il software che è conveniente per i clienti locali.
● Software di analisi statistica SPC professionale collegato a un software di misurazione, per realizzare che i dati potrebbero essere esportati automaticamente nel database SPC senza operare manualmente.
● Lo stesso modello di software sarà permanentemente gratuito da aggiornare, può aiutare a ridurre altri problemi per il cliente.
● Con un potente algoritmo di rilevamento dei bordi, che può aiutare a ottenere il bordo dell'ombra o dell'immagine scura e garantire un'elevata precisione.
● Il software è in grado di riconoscere e misurare automaticamente linee, cerchi, archi e altri elementi.
● Si basa su elementi diversi e fornisce funzione di costruzione multi-elemento come traduzione, rotazione, estrazione, combinazioni, parallelo, verticale, specchiatura, simmetria, intersezione,tangente, ecc.
● Il software ha la funzione di impostazione del punto di rottura, può essere intelligentemente commutato tra misurazione manuale e misurazione automatica.
Applicazione industriale:
Macchina di misurazione ottica OMM, nota anche come macchina di misurazione visiva e macchina di misurazione senza contatto, macchina di misurazione bidimensionale, macchina di misurazione 2.5 dimensionale,con l'aggiornamento dell'industria industriale moderna ad alta precisione e della micro-produzione, adotta il metodo di misurazione dell'immagine ottica senza contatto per una misurazione rapida e precisa.
Le macchine di misurazione ottica sono adatte a tutti i campi di applicazione per la misurazione delle coordinate e sono ampiamente utilizzate in macchine, elettronica, strumenti, hardware,materie plastiche e altre industrie. quali: stampi, viti, metalli, accessori, gomma, schede PCB, molle, hardware, elettronica, materie plastiche, aviazione, aerospaziale, ecc., supera le carenze delle tradizionali pinze vernier,micrometri, e Profile projectors, che è una macchina di misurazione ad alta precisione, elevata efficienza e alta affidabilità che integra tecnologie ottiche, meccaniche, elettroniche e di elaborazione delle immagini.
L'oggetto da misurare viene ingrandito dal sistema di ingrandimento ottico.il contorno e la forma della superficie, dimensioni, angolo e posizione di varie parti complesse e precise possono essere rilevati automaticamente.I dati di misura possono essere importati in AUTOCAD per diventare un disegno completo di ingegneria, e documenti in DXF, IGS e altri formati possono essere generati, e possono anche essere importati in WORD, EXCEL e SPC software di analisi statistica per generare CPK e vari rapporti statistici.
