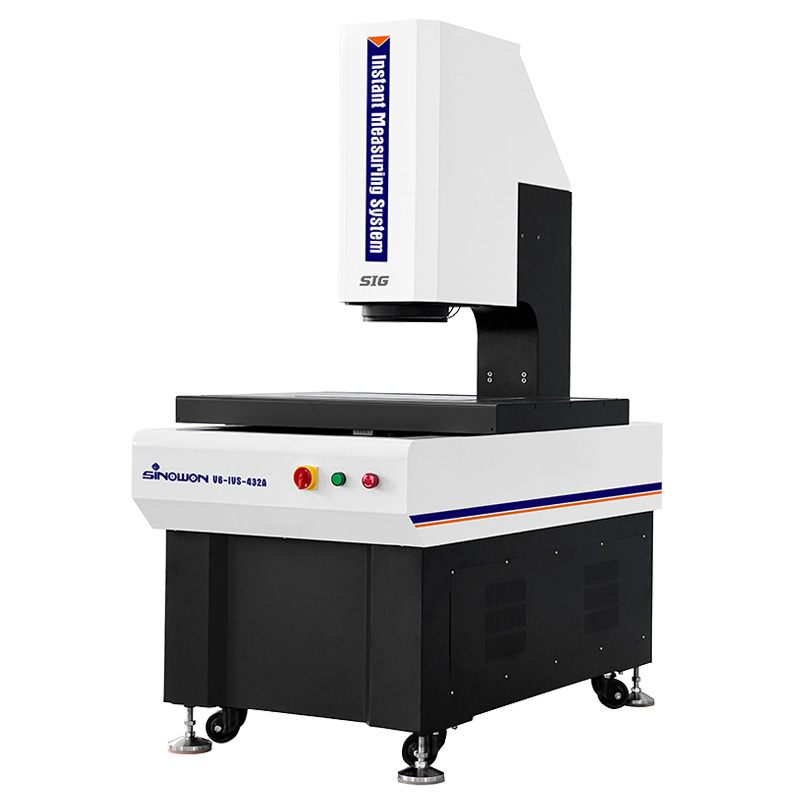

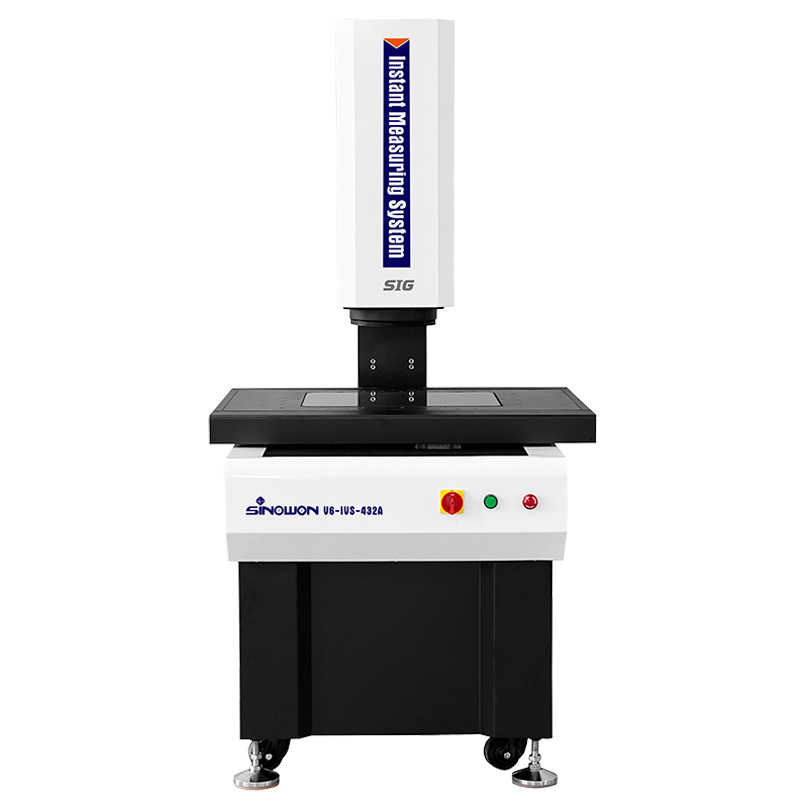

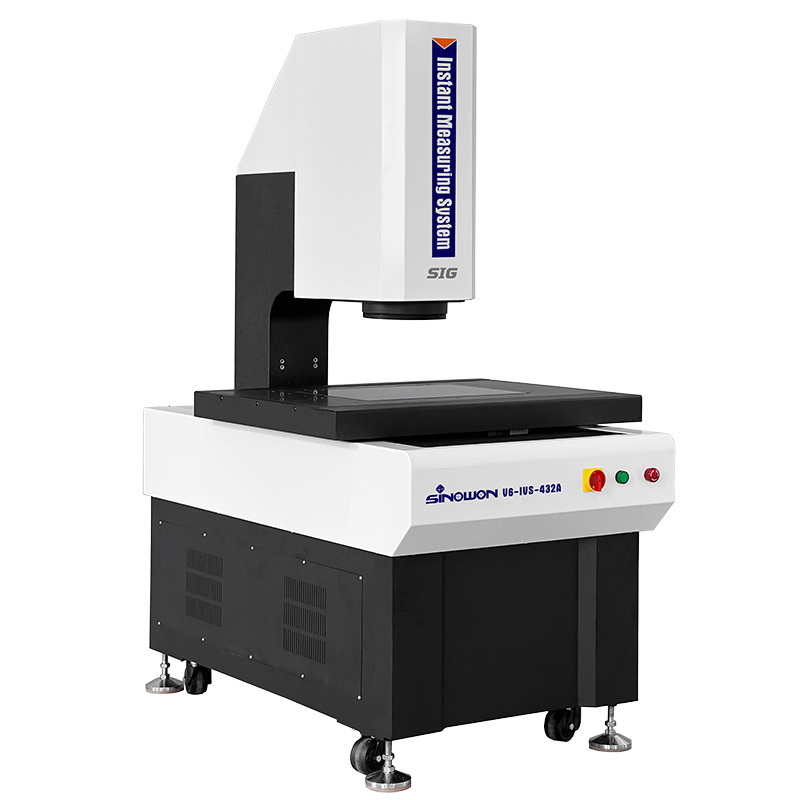

Macchine di misurazione visione automatica ad alta precisione a cantilever serie V6-IVS-432

Macchina di misurazione della visione automatica ad alta precisione V6-IVS Serie

La serie V6-IVS è una macchina di misurazione a visione istantanea completamente automatica a cantilever con sistema di lente a doppia ingrandimento sviluppata per la misurazione GD&T con controllo automatico motorizzato a tre assi.E'dotato di messa a fuoco automatica, controllo automatico dell'illuminazione e movimento automatico della configurazione hardware e software per effettuare la misurazione delle dimensioni lineari e geometriche in modo rapido e preciso.

Caratteristica del prodotto:

• Software di misurazione automatico della serie iMeasuring Vision, potente e facile da usare.
• Dotato di una telecamera da 20 milioni di pixel e di una doppia lente telecentrica con doppio ingrandimento, la qualità dell'immagine è eccellente;
• La progettazione ad alta telecentricità inferiore a 0,02° garantisce l'accuratezza di misura per i prodotti con differenze di altezza significative;
• La bassa distorsione televisiva inferiore allo 0,01% e l'uniformità della distorsione su tutta l'immagine garantiscono l'accuratezza della ripetibilità dinamica della misurazione;
• La progettazione a doppia ingrandimento consente una misurazione efficiente con un ampio campo visivo e una misurazione di alta precisione con un'alta ingrandimento,soddisfare le duplice esigenze di efficienza e precisione dei clienti;
• Il controllo di precisione CNC a tre assi XYZ completamente automatico garantisce un posizionamento preciso;
• L'uso di una base e di una colonna di marmo indiano fornisce una buona stabilità;
• Guida lineare di precisione, viti a sfera di terra, servomotori CA, ecc., garantiscono l'accuratezza e la stabilità del sistema di movimento;
• La scala lineare ad alta precisione di 0,5 μm garantisce la precisione di posizionamento e di misura del sistema;
• dotato di varie fonti luminose e di una funzione di sollevamento intelligente per adattarsi a vari scenari di misurazione;
• Il potente e facile da usare software di misurazione Geomea migliora il controllo della qualità;
• I programmi di misurazione automatici possono essere impostati per completare in modo efficiente e rapido le misurazioni di serie;
• I sensori opzionali di luce bianca senza contatto possono essere utilizzati per misurare spessore, piattezza, ecc.

Specificità:

Descrizione del modello di configurazione del prodotto (esempio con V6-IV)S- 432):

Modelli e specifiche della macchina di misurazione della visione automatica a cantilever:

Tavola guida per la macchina di misurazione della visione automatica a cantilever:

Macchina di misurazione della vistaDisegni strutturali:
