Sistema di misurazione video automatico 3D a cantilever 2um Ripetibilità 320 kg Peso netto

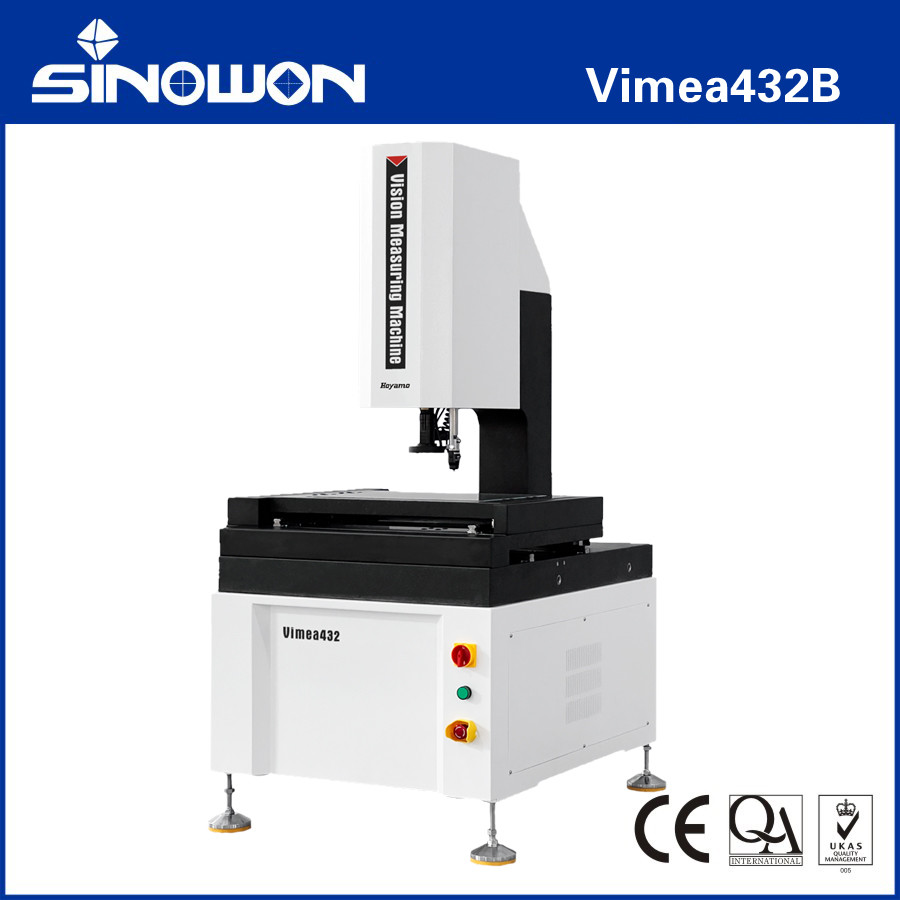

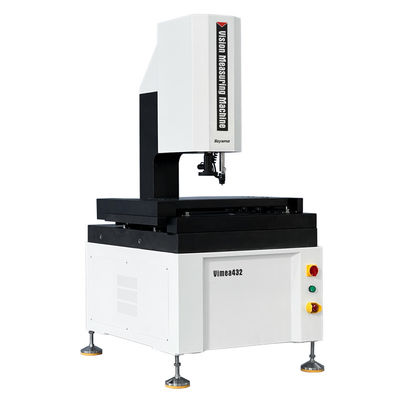

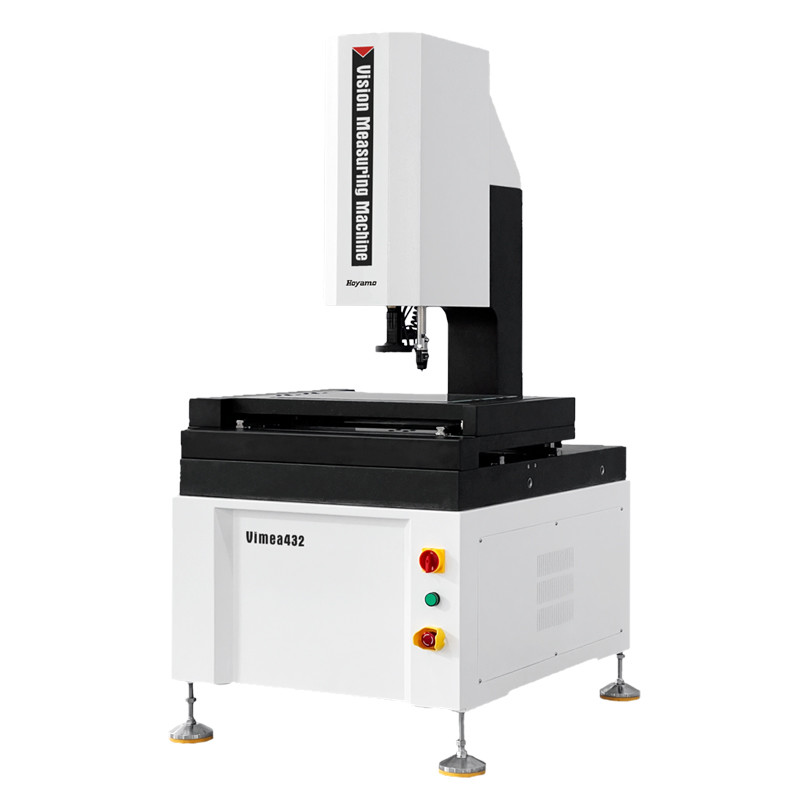

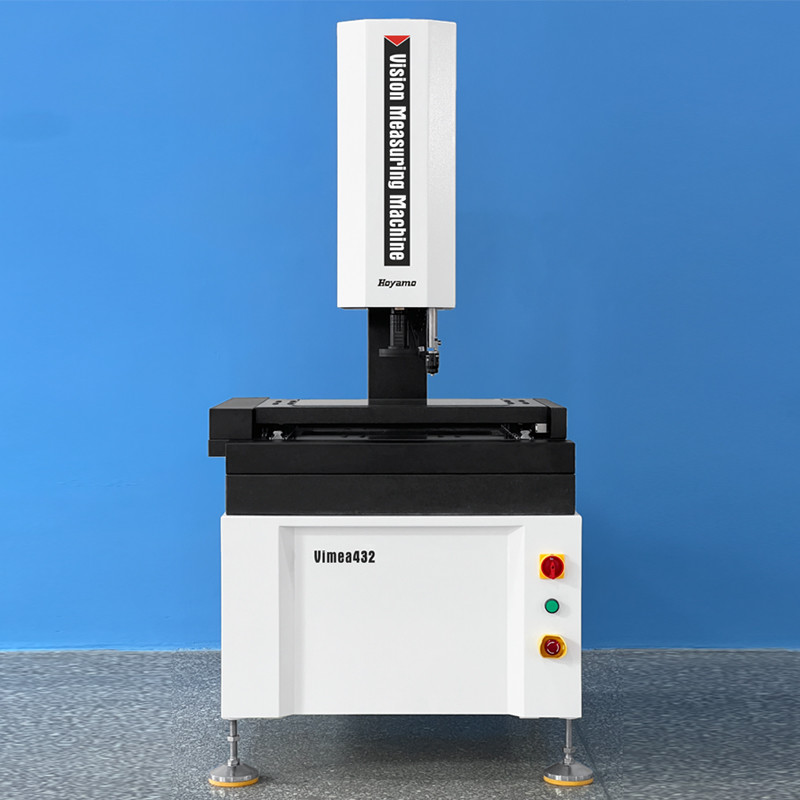

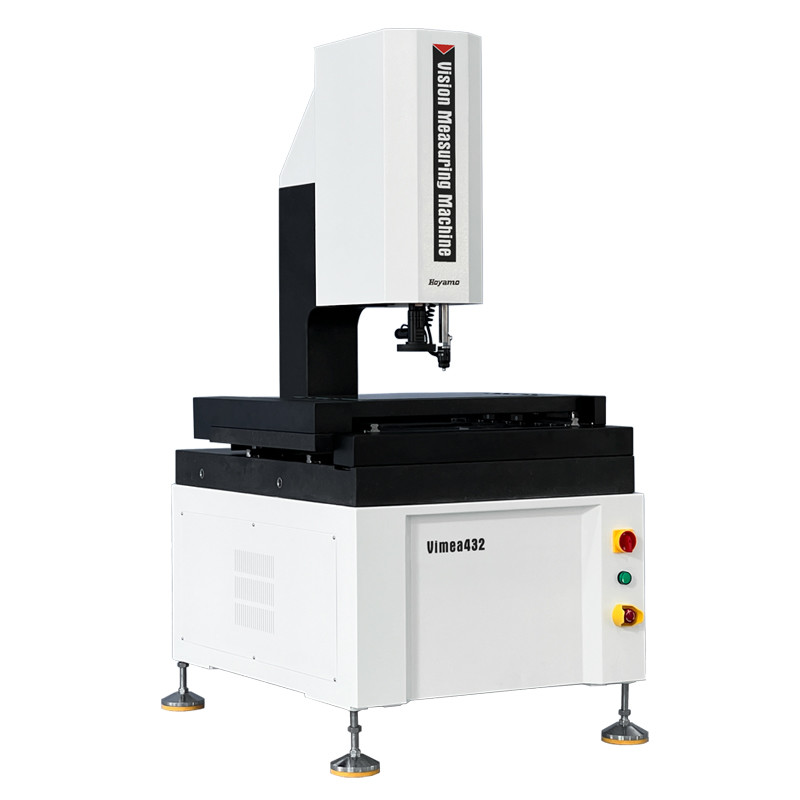

Sistema di misurazione video automatico a cantilever Vimea43B Serie

Caratteristica del prodotto:

1.XYZ controllo CNC automatico di precisione a tre assi, posizionamento preciso;

2Base e pilastro in granito, buona stabilità;

3.Guide lineari di precisione, viti a sfera di grado di rettifica e servomotori CA, ecc., garantiscono l'accuratezza e la stabilità del sistema di movimento;

4.0.5μm per garantire l'accuratezza di posizionamento e di misura del sistema;

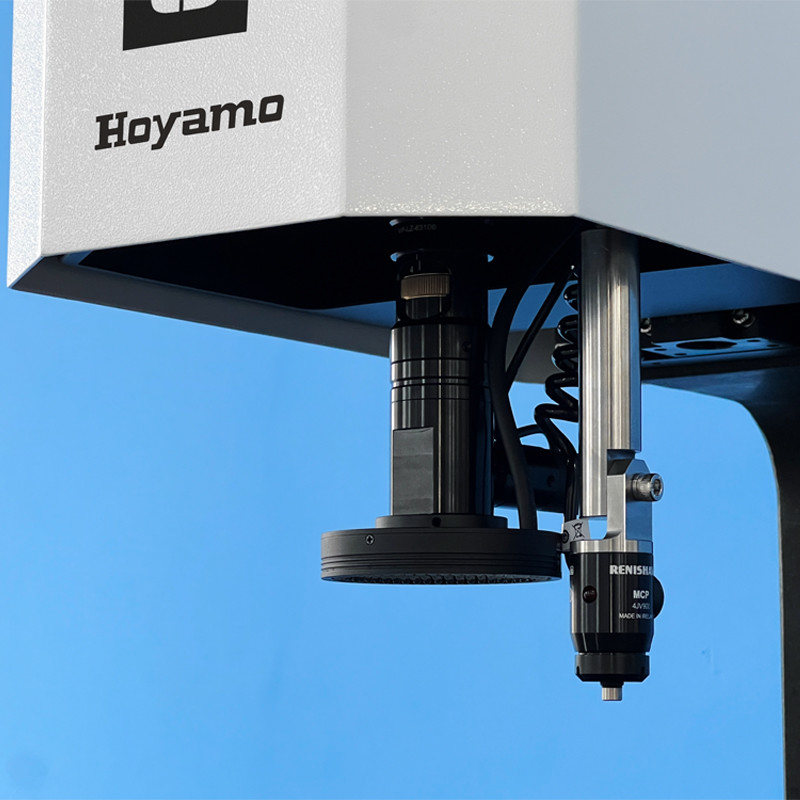

5.camera digitale ad alta risoluzione per soddisfare le esigenze di osservazione chiara e misurazione precisa;

6.6.5X lenti ottiche ad alta definizione, zoom accurato, correzione dei pixel una tantum;

7Il sistema di illuminazione della superficie LED a 5 anelli a 8 zone controllato dal programma e il sistema di illuminazione del contorno LED parallelo realizzano in modo intelligente una regolazione della luminosità a 256 livelli;

8.Il software di misurazione automatico Vision iMeasuring con funzioni potenti e facile da usare.

Specificità:

Nota:

L è la lunghezza misurata ((mm), la precisione meccanica dell'asse Z e la precisione di messa a fuoco sono fortemente correlate alla superficie del pezzo.

L'ingrandimento è un valore approssimativo, correlato alla dimensione del monitor e alla risoluzione.

0.5X o 2X obiettivo è opzionale disponibile a seconda delle esigenze.

Descrizione del modello di configurazione del prodotto (esempio con Vimea432):

Modelli e specifiche del sistema di misurazione video automatico a cantilever:

Sistema di misurazione video automatico a cantilever:

Introduzione al software:

Il software iMeasuring è un software di misurazione multisensore professionale che, unito ai dieci anni di esperienza degli sviluppatori nel settore della misurazione e della ricerca software.Il principio di progettazione è il funzionamento amichevole, potente funzione, alta precisione e stabilità, semplice manutenzione.
● Ottima progettazione dell'architettura del software e completamente orientata agli oggetti, per garantire la stabilità e l'affidabilità del software.
● Supporto con più lingue, non è necessario installare il language pack e cambiare il software che è conveniente per i clienti locali.
● Software di analisi statistica SPC professionale collegato a un software di misurazione, per realizzare che i dati potrebbero essere esportati automaticamente nel database SPC senza operare manualmente.
● Lo stesso modello di software sarà permanentemente gratuito da aggiornare, può aiutare a ridurre altri problemi per il cliente.
● Con un potente algoritmo di rilevamento dei bordi, che può aiutare a ottenere il bordo dell'ombra o dell'immagine scura e garantire un'elevata precisione.
● Il software è in grado di riconoscere e misurare automaticamente linee, cerchi, archi e altri elementi.
● Si basa su elementi diversi e fornisce funzione di costruzione multi-elemento come traduzione, rotazione, estrazione, combinazioni, parallelo, verticale, specchiatura, simmetria, intersezione,tangente, ecc.
● Il software ha la funzione di impostazione del punto di rottura, può essere commutato in modo intelligente tra misurazione manuale e misurazione automatica.

Applicazione industriale:

Macchina di misurazione ottica OMM, nota anche come macchina di misurazione visiva e macchina di misurazione senza contatto, macchina di misurazione bidimensionale, macchina di misurazione 2.5 dimensionale,con l'aggiornamento dell'industria industriale moderna ad alta precisione e della micro-produzione, adotta il metodo di misurazione dell'immagine ottica senza contatto per una misurazione rapida e precisa.

Le macchine di misurazione ottica sono adatte a tutti i campi di applicazione per la misurazione delle coordinate e sono ampiamente utilizzate in macchine, elettronica, strumenti, hardware,materie plastiche e altre industrie. quali: stampi, viti, metalli, accessori, gomma, schede PCB, molle, hardware, elettronica, plastica, aviazione, aerospaziale, ecc., supera le carenze delle tradizionali pinze vernier,micrometri, e Profile projectors, che è una macchina di misurazione ad alta precisione, alta efficienza e alta affidabilità che integra tecnologie ottiche, meccaniche, elettroniche e di elaborazione delle immagini.

L'oggetto da misurare viene ingrandito dal sistema di ingrandimento ottico.il contorno e la forma della superficie, dimensioni, angolo e posizione di varie parti complesse e precise possono essere rilevati automaticamente.I dati di misura possono essere importati in AUTOCAD per diventare un disegno completo di ingegneria, e documenti in DXF, IGS e altri formati possono essere generati, e possono anche essere importati in WORD, EXCEL e software di analisi statistica SPC per generare CPK e vari rapporti statistici.
