Sistema di misurazione della visione automatica multisensoriale Ponte mobile Macchina di misurazione visiva 3D

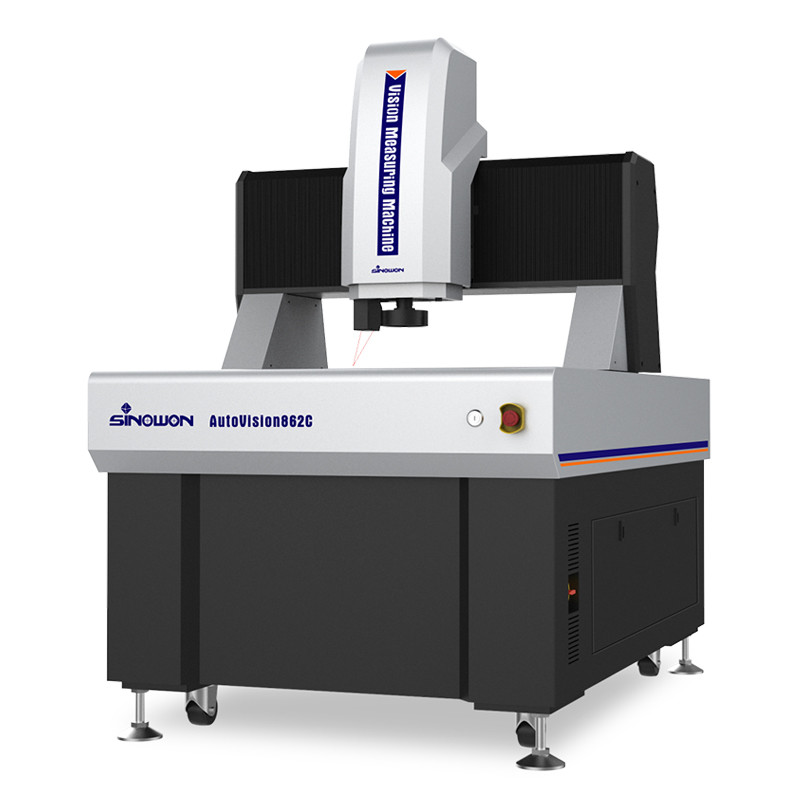

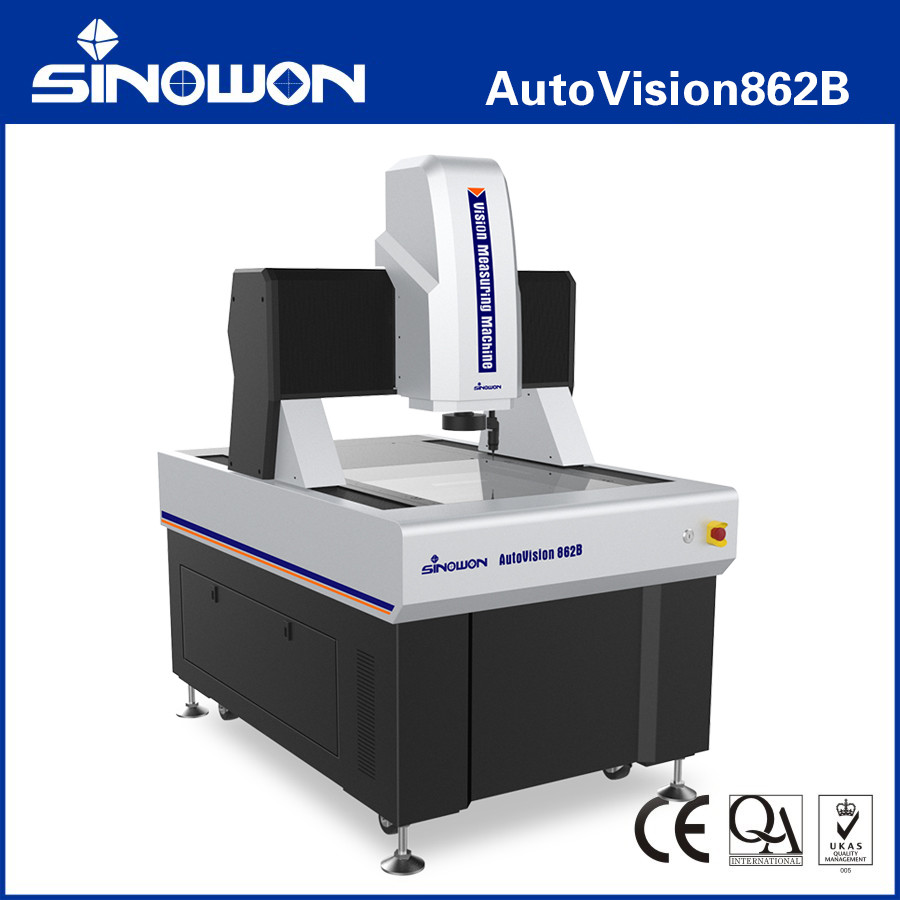

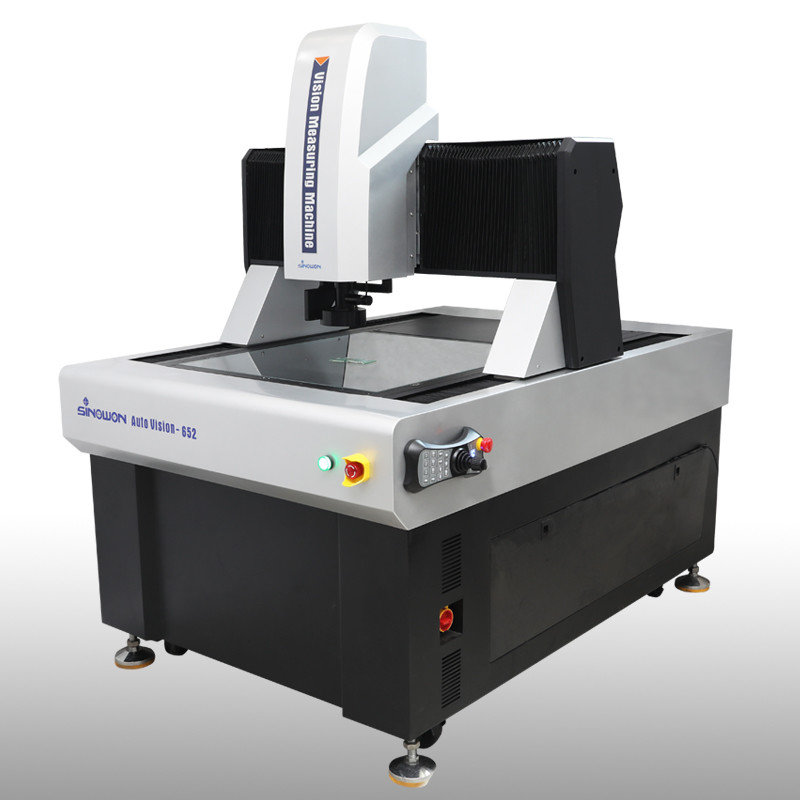

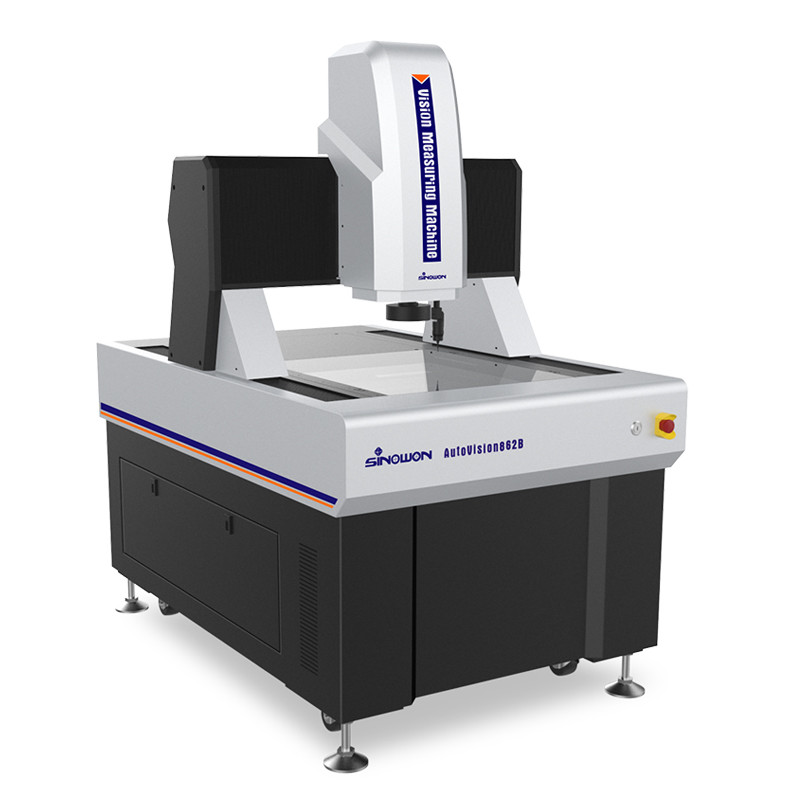

Macchina di misura a visione automatica 3D a ponte mobile di alta precisione AutoVision862B

Introduzione al prodotto:

AutoVision è uno strumento di misura a immagine automatico a ponte mobile di alta precisione progettato per misurazioni di alta precisione e su larga scala. Utilizzando la struttura a ponte mobile, misurando il pezzo in posizione stazionaria, garantisce precisione e stabilità di misura, è adatto per l'industria elettronica, apparecchi e strumenti medici, misurazione di LCD e aerospaziale e altre industrie.

Caratteristiche del prodottoc:

• Struttura di tipo a ponte mobile, il pezzo in lavorazione è fisso;l
• Controllo a circuito chiuso completamente automatico a quattro assi CNC, misurazione automatica;l
• Base e pilastro in marmo indiano, buona stabilità;l
• Scala lineare RSF importata, risoluzione 0,1 um, vite a sfera rettificata e servomotore CA ecc. per garantire la precisione e la stabilità del sistema di movimento;
• Telecamera a colori HD importata per soddisfare le esigenze di osservazione chiara e misurazione accurata;
• Obiettivo zoom coassiale motorizzato ad alta risoluzione 8,3x, raddoppio accurato e correzione dei pixel una volta sola;

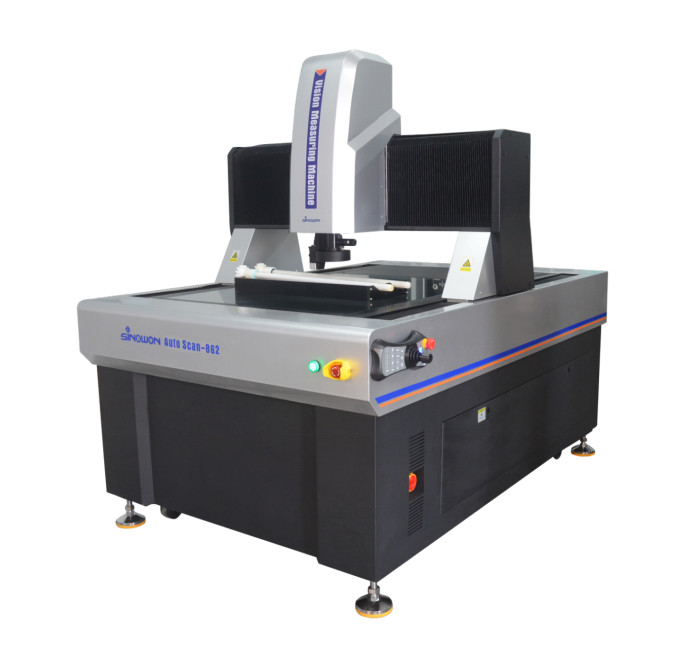

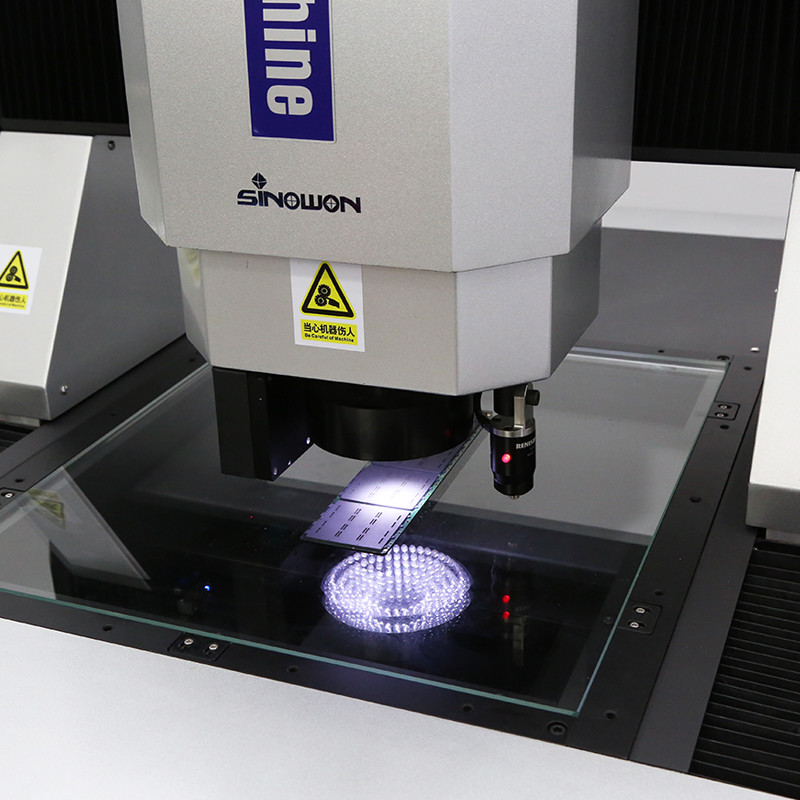

• Con illuminazione LED fredda programmabile a 5 anelli e 8 divisioni superficiali e illuminazione parallela LED del contorno e regolazione intelligente della luce integrata, può controllare automaticamente la luminosità nelle 8 divisioni;
• Software iMeasuring con funzioni potenti e facile da usare per migliorare il controllo qualità;
• Modulo sonda MCP e sensore laser opzionali. Le macchine possono essere personalizzate in base alle esigenze dei clienti.

Specifiche:

Nota:

L è la lunghezza misurata (mm), la precisione meccanica dell'asse Z e la precisione di messa a fuoco sono strettamente correlate alla superficie del pezzo.

L'ingrandimento è un valore approssimativo, è correlato alle dimensioni del monitor e alla risoluzione.

Campo visivo (mm) = (diagonale*Orizzontale*Verticale)

Descrizione del modello di configurazione del prodotto (esempio con AutoVision862):

Codice#

Modello

• ● Eccellente progettazione dell'architettura del software e completamente orientata agli oggetti, per garantire che il software sia stabile e affidabile.

● Supporto multilingue, non è necessario installare il pacchetto lingua e modificare il software, il che è comodo per i clienti locali.

● Software di analisi statistica SPC professionale collegato al software di misurazione, per realizzare che i dati potrebbero essere esportati automaticamente nel database SPC senza operazioni manuali.
● Lo stesso modello di software sarà permanentemente gratuito per l'aggiornamento, può aiutare a ridurre altri problemi per il cliente.
● Con un potente algoritmo di ricerca dei bordi, che può aiutare a ottenere il bordo dell'ombra o dell'immagine scura e garantire un'elevata precisione.
● Il software potrebbe riconoscere e misurare automaticamente linee, cerchi, archi e altri elementi.
● Si basa su elementi diversi e fornisce più funzioni di costruzione di elementi come traslazione, rotazione, estrazione, combinazioni, parallelo, verticale, mirroring, simmetria, intersezione, tangente, ecc.
● Il software ha la funzione di impostazione del punto di interruzione, può essere commutato in modo intelligente tra misurazione manuale e misurazione automatica.

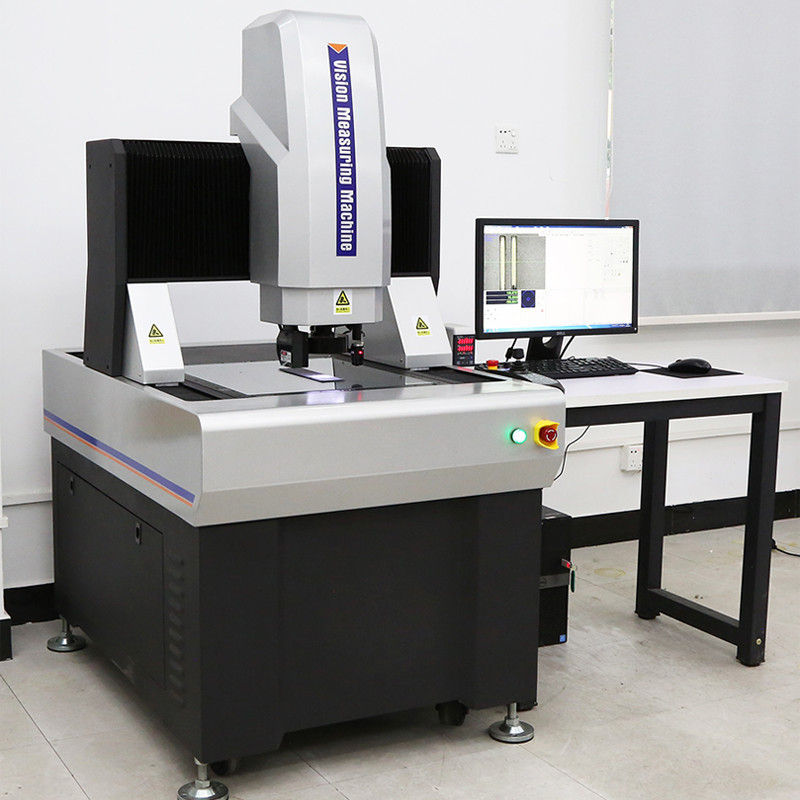

Applicazione industriale:
Macchina di misura ottica OMM, nota anche come macchina di misura a visione e macchina di misura senza contatto, macchina di misura bidimensionale, macchina di misura 2,5 dimensionale, con l'aggiornamento dell'industria manifatturiera moderna ad alta precisione e micro, adotta il metodo di misurazione ottica dell'immagine senza contatto per una misurazione rapida e precisa. La misurazione delle dimensioni geometriche e delle tolleranze geometriche diventa inevitabile.
Le macchine di misura ottiche sono adatte a tutti i campi di applicazione per lo scopo della misurazione delle coordinate e sono ampiamente utilizzate in macchinari, elettronica, strumenti, hardware, plastica e altre industrie. Come: stampi, viti, metalli, accessori, gomma, schede PCB, molle, hardware, elettronica, plastica, aviazione, aerospaziale, ecc., supera i difetti dei tradizionali calibri a corsoio, micrometri e proiettori di profili, che è una macchina di misura ad alta precisione, alta efficienza e alta affidabilità che integra tecnologie di elaborazione di immagini ottiche, meccaniche, elettroniche e informatiche.

L'oggetto da misurare viene ingrandito dal sistema di ingrandimento ottico. Dopo che le caratteristiche dell'immagine sono state raccolte dal sistema di telecamere CCD ed elaborate da algoritmi di computer e software, la forma del contorno e della superficie, le dimensioni, l'angolo e la posizione di varie parti complesse e precise possono essere rilevate automaticamente. Micro ispezione e controllo qualità. I dati di misurazione possono essere importati in AUTOCAD per diventare un disegno tecnico completo e possono essere generati documenti in formato DXF, IGS e altri formati e possono anche essere importati in software di analisi statistica WORD, EXCEL e SPC per generare CPK e vari rapporti statistici.
