Macchina di misurazione di visione automatica di grande dimensione di alta precisione Strumento di misura di tipo ponte

1 set
MOQ
Can be discussed
prezzo
Macchina di misurazione di visione automatica di grande dimensione di alta precisione Strumento di misura di tipo ponte
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Codice#: 523-180Q
Viaggio dell'asse X/Y: (1800*1200) mm
Viaggi sull'asse Z: 200 mm
Asse X/Y/Z Scala lineare: Risoluzione: 0,1 mm
Accuratezza dell'asse XY: ≤ 3,5+L/200 ((um)
Accuratezza dell'asse Z: ≤ 5,0+L/200 ((um)
Ripetibilità: 2um
Software di misura: iMisurazione
Dimensione (LxPxA): (2762*1770*1736) mm
Peso netto: 2500 kg
Evidenziare:

Macchina di misurazione della visione automatica per viaggi di grandi dimensioni

,

Macchina di misurazione della visione automatica di precisione

,

Strumento di misura di tipo ponte ad alta precisione
Informazioni di base
Luogo di origine: Jiangmen, Cina
Marca: SINOWON
Certificazione: CE/ROHS
Numero di modello: AutoVision18122A
Termini di pagamento e spedizione
Imballaggi particolari: Compensato
Tempi di consegna: 30 GIORNI LAVORATIVI
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 100 set/mese
Descrizione di prodotto

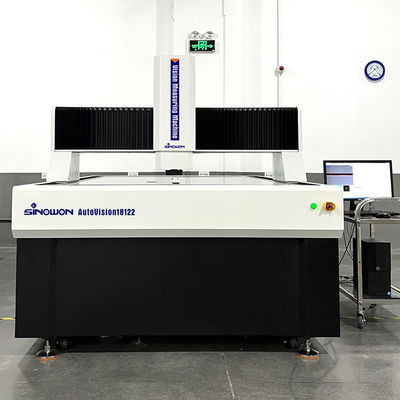

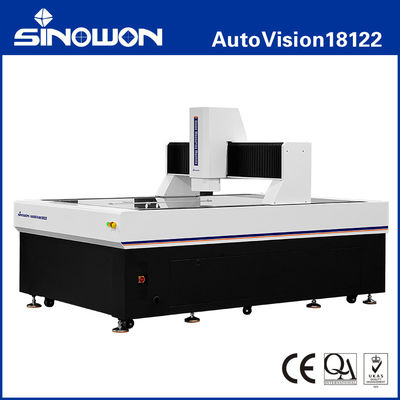

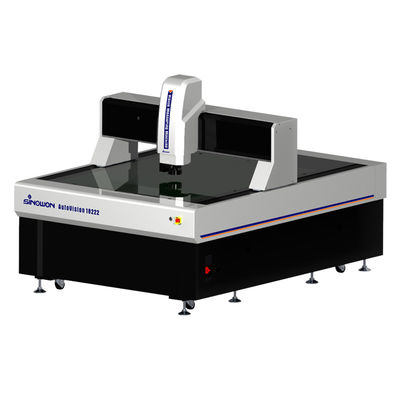

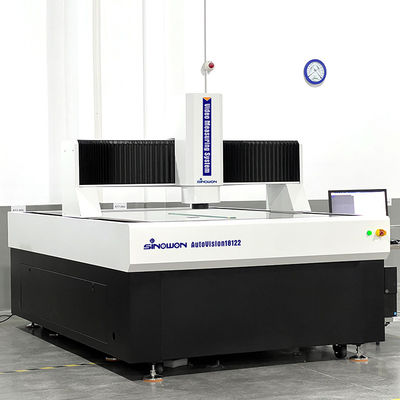

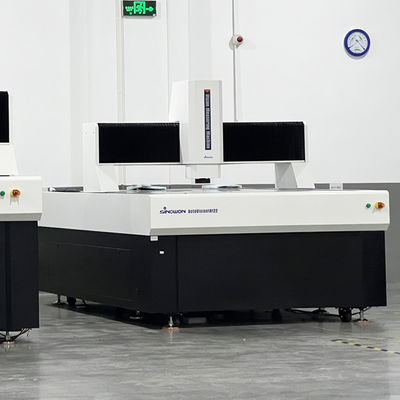

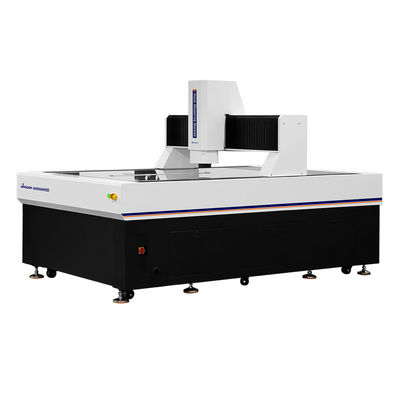

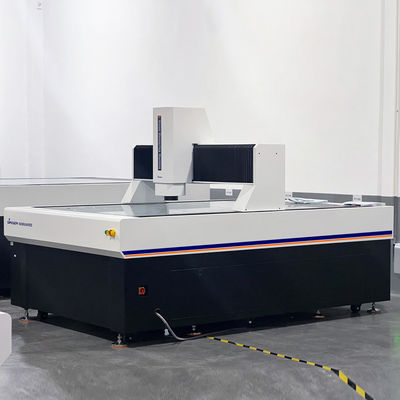

Macchina di misura a visione automatica a ponte mobile di alta precisione e ampia corsaSerie AutoVision18122

Macchina di misurazione di visione automatica di grande dimensione di alta precisione Strumento di misura di tipo ponte 0



Introduzione al prodotto:



AutoVision è uno strumento di misura a visione automatica a ponte mobile di alta precisione progettato per misurazioni di alta precisione e su larga scala. Utilizzando la struttura a ponte mobile, misurando il pezzo in posizione stazionaria, garantisce precisione e stabilità di misura, è adatto per l'industria elettronica, apparecchiature e strumenti medici, misurazione di LCD e aerospaziale e altre industrie.



Caratteristiche del prodottoc:

  • Struttura a ponte mobile, il pezzo in lavorazione è fisso;l
  • Controllo a circuito chiuso completamente automatico a quattro assi CNC, misurazione automatica;l
  • Base e colonna in marmo indiano, buona stabilità;l
  • Scala lineare RSF importata, la risoluzione è 0,1um, vite a sfera rettificata e servomotore CA ecc. per garantire la precisione e la stabilità del sistema di movimento;
  • Telecamera a colori HD importata per soddisfare le esigenze di osservazione chiara e misurazione accurata;
  • Obiettivo zoom coassiale motorizzato ad alta risoluzione 8,3x, raddoppio accurato e correzione dei pixel una volta sola;
  • Con illuminazione LED fredda programmabile a 5 anelli e 8 divisioni superficiali e illuminazione LED parallela del contorno e regolazione intelligente della luce integrata, può controllare automaticamente la luminosità nelle 8 divisioni;
  • Software iMeasuring con funzioni potenti e facile da usare per migliorare il controllo qualità;l
  • Modulo sonda MCP e sensore laser opzionali. Le macchine possono essere personalizzate in base alle esigenze dei clienti.

Specifiche:



Prodotto Macchina a visione automatica ad alta precisione e ampia corsa Serie AutoVision
Precisione 2,0+L/200 2,5+L/200 3,0+L/200 3,5+L/200
Corsa asse X/Y (mm) 1000*800 1200*1000 1500*1200 1800*1200
Corsa asse Z (mm) Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente.
Scala lineare asse X/Y/Z (um) Risoluzione scala lineare europea: 0,1um
Modalità di guida Guida lineare di precisione di classe P, guida a doppio binario e doppio cursore
Modalità operativa Controller a joystick, funzionamento con mouse, programma di rilevamento automatico
Precisione* (um) Asse XY: ≤3,5+L/200
Asse Z: ≤5,0+L/200
Ripetibilità (um) 2um

Illuminazione

Sistema

 Contorno Illuminazione del contorno LED parallela
Illuminazione superficiale LED a 5 anelli e 8 divisioni regolabile in continuo da 0~255
Superficie
Sistema video** Telecamera a colori digitale ad alta definizione da 1/1,8"

Obiettivo zoom motorizzato 8,3X;

Ingrandimento ottico: 0,6X~5,0X;

Ingrandimento video: 20X~170X (monitor da 21”)
Software di misurazione iMeasuring
Sistema operativo Supporta il sistema operativo WIN10/11-32/64 bit
Lingua Inglese, cinese semplificato, cinese tradizionale, altre lingue possono essere aggiunte
Ambiente di lavoro Temperatura 20℃±2℃, variazione di temperatura<1℃/Hr; umidità 30%~80%RH; vibrazione<0,02 g, ≤15 Hz
Alimentazione CA220V/50Hz; 110V/60Hz
Dimensioni (LxPxH) (mm) 1938*1350*1692 2179*1646*1874 2462*1770*1736 2762*1770*1736
Dimensioni imballo (LxPxH) (mm) 2500*1900*2200 2420*2060*2000 2700*2060*2000 3000*2060*2000
Peso netto (Kg) 2000 200 2200 2500

Nota:

L è la lunghezza misurata (mm), la precisione meccanica dell'asse Z e la precisione di messa a fuoco sono strettamente correlate alla superficie del pezzo.

L'ingrandimento è un valore approssimativo, è correlato alle dimensioni del monitor e alla risoluzione.

Campo visivo (mm) = (diagonale*Orizzontale*Verticale)







Descrizione del modello di configurazione del prodotto (esempio con AutoVision 18122):



Categoria di prodotto 2.5D 3D 2.5D 3D
Prodotto

Visione automatica 2.5D

Modello

 Macchina di misura a contatto e visione automatica 3D Macchina di misura a scansione laser e visione automatica 2.5D

Macchina di misura multisensoriale automatica 3D

Modello
Precisione 523-180Q 523-280Q 523-380Q 523-480Q
A B C D Significato
Sensore con obiettivo zoom ottico Sensore con obiettivo zoom e sensore a sonda a contatto Sensore con obiettivo zoom e sensore laser Sensore con obiettivo zoom, sensore a sonda a contatto e sensore laser Sonda a contatto
Senza Laser Omron Modulo laser Laser Omron Modulo laser
Senza Laser Omron Laser Omron Versione software Versione software
iMeasuring4.1 iMeasuring4.2 iMeasuring5.0 iMeasuring5.1 Modelli e specifiche della macchina di misura a visione automatica a ponte mobile:





Modello



Precisione AutoVision26162A Precisione AutoVision26162A Precisione AutoVision26162A Precisione AutoVision26162A
523-180H

AutoVision542A

 523-180J AutoVision652A 523-180K AutoVision862A 523-180L AutoVision432B
523-280H AutoVision542B 523-280J AutoVision652B 523-280K AutoVision862B 523-280L AutoVision432C
523-380H AutoVision542C 523-380J AutoVision652C 523-380K AutoVision862C 523-380L AutoVision432D
523-480H AutoVision542D 523-480J AutoVision652D 523-480K AutoVision862D 523-480L Modello
Precisione AutoVision26162A Precisione AutoVision26162A Precisione AutoVision26162A Precisione AutoVision26162A
523-180M AutoVision12102A 523-180N AutoVision15122A 523-180P AutoVision18122A 523-180Q AutoVision1082B
523-280M AutoVision12102B 523-280N AutoVision15122B 523-280P AutoVision18122B 523-280Q AutoVision1082C
523-380M AutoVision12102C 523-380N AutoVision15122C 523-380P AutoVision18122C 523-380Q AutoVision1082D
523-480M AutoVision12102D 523-480N AutoVision15122D 523-480P AutoVision18122D 523-480Q Modello
Precisione AutoVision26162A Precisione AutoVision26162A Precisione AutoVision26162A Precisione AutoVision26162A
523-180R SinoVision342A 528-180H SinoVision452A 528-180J SinoVision562A 528-180K AutoVision26162B
523-280R SinoVision342B 528-280H SinoVision452B 528-280J SinoVision562B 528-280K AutoVision26162C
523-380R SinoVision342C 528-380H SinoVision452C 528-380J SinoVision562C 528-380K AutoVision26162D
523-480R SinoVision342D 528-480H SinoVision452D 528-480J SinoVision562D 528-480K Tabella guida allo spazio di misurazione della macchina di misura a visione automatica a ponte mobile:



Corsa



Modello Precisione Corsa asse X mm Corsa asse Y mm Corsa standard asse Z mm Corsa massima asse Z Corsa personalizzata mm E1x,y
E1z 300X400X200
SinoVision342 1,2+L/200 3,0+L/200 5,0+L/200 1000X800X200 1800X1200X200 Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente. 1000X800X200
SinoVision452 500 600 1000X800X200 Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente. 1000X800X200
SinoVision562 600 800 600 Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente. 1000X800X200
AutoVision432 1,8+L/200 4,0+L/200 5,0+L/200 1800X1200X200 1000X800X200 Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente. 1000X800X200
AutoVision542 400 1000X800X200 600 Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente. 1000X800X200
AutoVision652 500 600 800 Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente. 1000X800X200
AutoVision862 600 800 1000 Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente. 1000X800X200
AutoVision1082 2,0+L/200 5,0+L/200 1500 1000 1200 Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente. 1800X1200X200
AutoVision12102 2,5+L/200 5,0+L/200 1500 1200 1800 Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente. 1800X1200X200
AutoVision15122 3,0+L/200 5,0+L/200 1500 1800 2000 Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente. 1800X1200X200
AutoVision18122 3,5+L/200 5,0+L/200 1500 1800 200 Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente. Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente.
AutoVision20152 4,0+L/200 5,0+L/200 1500 2000 200 Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente. Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente.
AutoVision26162 1600 2600 200 Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente. Altre specifiche di corsa possono essere personalizzate in base alle esigenze del cliente.


Macchina di misurazione di visione automatica di grande dimensione di alta precisione Strumento di misura di tipo ponte 1

Macchina di misurazione di visione automatica di grande dimensione di alta precisione Strumento di misura di tipo ponte 2Macchina di misurazione di visione automatica di grande dimensione di alta precisione Strumento di misura di tipo ponte 3Macchina di misurazione di visione automatica di grande dimensione di alta precisione Strumento di misura di tipo ponte 4
