2.5D Laser Auto Vision Measuring System Moving Bridge Type High Load Bearing

Macchina di misura multi-sonda composita 3D ad alta capacità di caricoSerie MaxTouch553

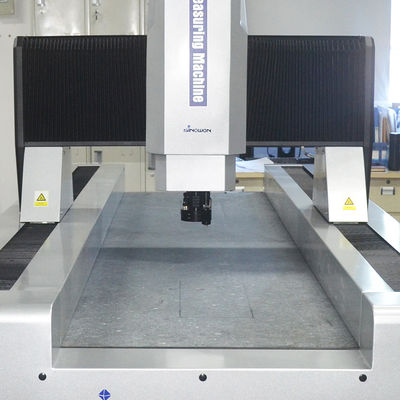

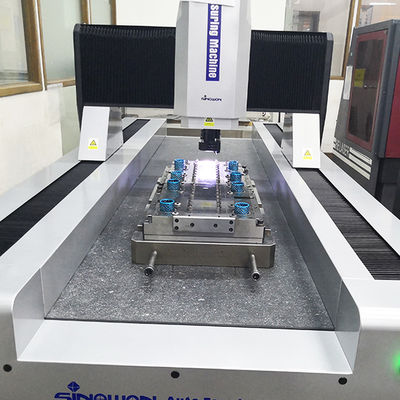

Introduzione al prodottoStruttura a ponte mobile in granito, il pezzo da misurare è fisso;

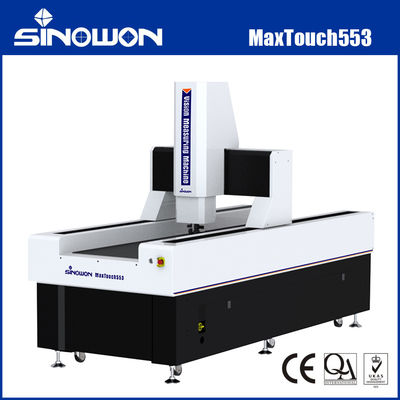

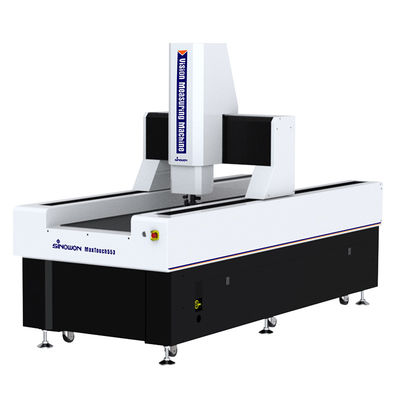

La serie MaxTouch è una macchina di misura a visione completamente automatica a ponte mobile progettata per misurazioni di alta precisione e grandi dimensioni. Adotta una struttura a ponte mobile, in cui l'oggetto misurato rimane fermo per garantire accuratezza e stabilità della misurazione. È adatta per settori di misurazione come elettronica, dispositivi medici, LCD, aerospaziale e aviazione.

Caratteristiche del prodotto:Struttura a ponte mobile in granito, il pezzo da misurare è fisso;

• Controllo automatico CNC a quattro assi a circuito chiuso, misurazione completamente automatica;
• Base e colonna in granito indiano, buona stabilità;
• Scala lineare RSF importata, la risoluzione è 0,1 um, vite a sfera rettificata e servomotore CA, ecc. per garantire la precisione e la stabilità del sistema di movimento;
• Telecamera a colori HD importata per soddisfare le esigenze di osservazione chiara e misurazione accurata
• Obiettivo zoom coassiale motorizzato ad alta risoluzione 6,5x, raddoppio accurato e correzione dei pixel una volta sola;
• Sorgente luminosa superficiale a LED a 5 anelli e 8 zone controllata da programma, realizzazione intelligente della regolazione della luminosità a 256 livelli;
• Software iMeasuring con funzioni potenti e facile da usare per migliorare il controllo qualità;
• Modulo sonda MCP e sensore laser opzionali. Le macchine possono essere personalizzate in base alle esigenze dei clienti.
• Specifiche:

Prodotto

L è la lunghezza misurata (mm), la precisione meccanica dell'asse Z e la precisione della messa a fuoco sono strettamente correlate alla superficie del pezzo.

L'ingrandimento è un valore approssimativo, è correlato alle dimensioni del monitor e alla risoluzione.

Campo visivo (mm) = (diagonale*Orizzontale*Verticale)

Descrizione del modello di configurazione del prodotto (esempio con MaxTouch553):

Categoria di prodotto

Modello

Corsa

Configurazione del computer consigliata:

Il fulcro della macchina di misura a visione è il sistema di controllo e il software di misurazione, e il sistema informatico è il vettore principale di tutte le operazioni, che richiede elevata stabilità e compatibilità. Configurare il desktop Optiplex per computer ad alte prestazioni e il sistema operativo autorizzato originale WIN 10/11 per risolvere le tue preoccupazioni.

Introduzione al software:

Il software iMeasuring è un software di misurazione multisensore professionale che combina l'esperienza decennale degli sviluppatori nel settore della ricerca sulla misurazione e sul software. Il principio di progettazione è un funzionamento intuitivo, funzioni potenti, alta precisione e stabilità, manutenzione semplice.

● Eccellente progettazione dell'architettura del software e completamente orientata agli oggetti, per garantire che il software sia stabile e affidabile.
● Supporto multilingue, non è necessario installare il pacchetto lingua e modificare il software, il che è conveniente per i clienti locali.
● Software di analisi statistica SPC professionale collegato al software di misurazione, per realizzare che i dati potrebbero essere esportati automaticamente nel database SPC senza operazioni manuali.
● Lo stesso modello di software sarà permanentemente gratuito per l'aggiornamento, può aiutare a ridurre altri problemi per il cliente.
● Con un potente algoritmo di ricerca dei bordi, che può aiutare a ottenere il bordo dell'ombra o dell'immagine scura e garantire un'elevata precisione.
● Il software potrebbe riconoscere e misurare automaticamente linee, cerchi, archi e altri elementi.
● Si basa su elementi diversi e fornisce molteplici funzioni di costruzione di elementi come traslazione, rotazione, estrazione, combinazioni, parallelo, verticale, mirroring, simmetria, intersezione, tangente, ecc.
● Il software ha la funzione di impostazione del punto di interruzione, può essere commutato in modo intelligente tra misurazione manuale e misurazione automatica.

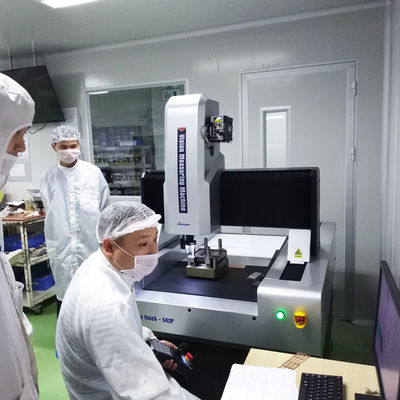

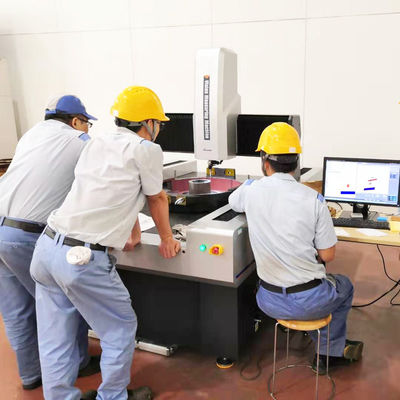

Applicazione industriale:

Macchina di misura ottica OMM, nota anche come macchina di misura a visione e macchina di misura senza contatto, macchina di misura bidimensionale, macchina di misura 2.5-dimensionale, con l'aggiornamento dell'industria manifatturiera moderna ad alta precisione e micro, adotta il metodo di misurazione ottica senza contatto per una misurazione rapida e precisa. La misurazione delle dimensioni geometriche e delle tolleranze geometriche diventa inevitabile.

Le macchine di misura ottiche sono adatte a tutti i campi di applicazione per lo scopo della misurazione delle coordinate e sono ampiamente utilizzate in macchinari, elettronica, strumenti, hardware, plastica e altre industrie. Come: stampi, viti, metalli, accessori, gomma, schede PCB, molle, hardware, elettronica, plastica, aviazione, aerospaziale, ecc., supera le carenze dei tradizionali calibri a corsoio, micrometri e proiettori di profili, che è una macchina di misura ad alta precisione, alta efficienza e alta affidabilità che integra tecnologie ottiche, meccaniche, elettroniche e di elaborazione delle immagini al computer.

L'oggetto da misurare viene ingrandito dal sistema di ingrandimento ottico. Dopo che le caratteristiche dell'immagine sono state raccolte dal sistema di telecamere CCD ed elaborate da algoritmi software e computer, la forma del contorno e della superficie, le dimensioni, l'angolo e la posizione di varie parti complesse e precise possono essere rilevati automaticamente. Micro ispezione e controllo qualità. I dati di misurazione possono essere importati in AUTOCAD per diventare un disegno tecnico completo e possono essere generati documenti in formato DXF, IGS e altri formati, e possono anche essere importati in WORD, EXCEL e software di analisi statistica SPC per generare CPK e vari rapporti statistici.
