Macchina di misurazione video VMM multisensoria Sistema di misurazione della visione automatica 3D

Alta precisione grande viaggio 3D automatica multisensoriale macchina di misurazione AutoVision15122 serie

Introduzione al prodotto:

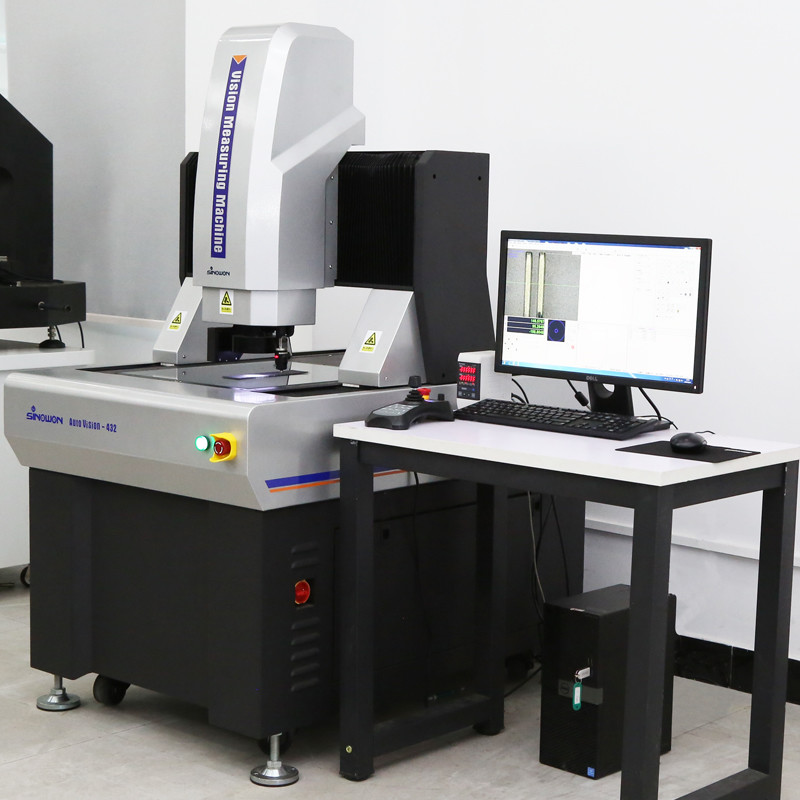

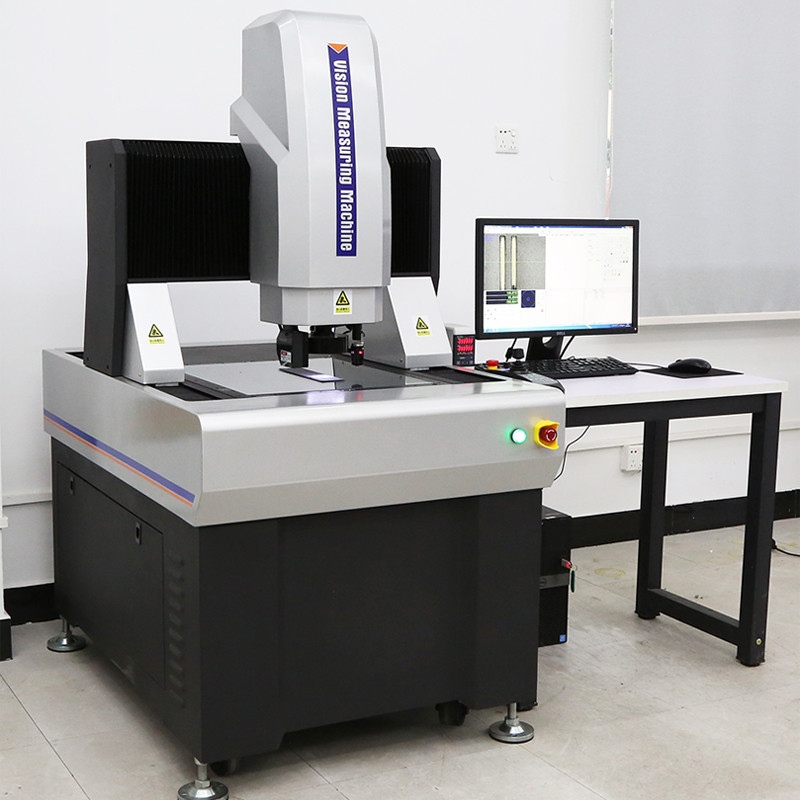

L'AutoVision è uno strumento di misurazione della visione automatica a ponte mobile ad alta precisione progettato per misure ad alta precisione e su larga scala.misurazione del pezzo fermo, garantisce la precisione e la stabilità delle misure, è adatto all'industria elettronica, agli apparecchi e agli strumenti medici, alla misurazione di LCD e aerospaziale e ad altre industrie.

Caratteristiche del prodottoc:

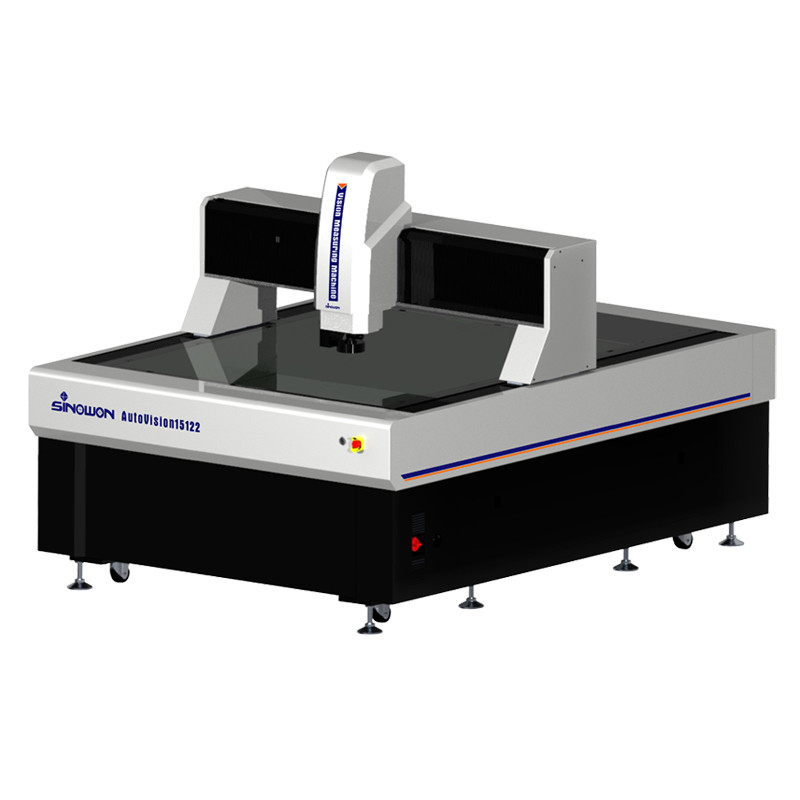

• Struttura di tipo ponte mobile, il pezzo di misura è fisso;

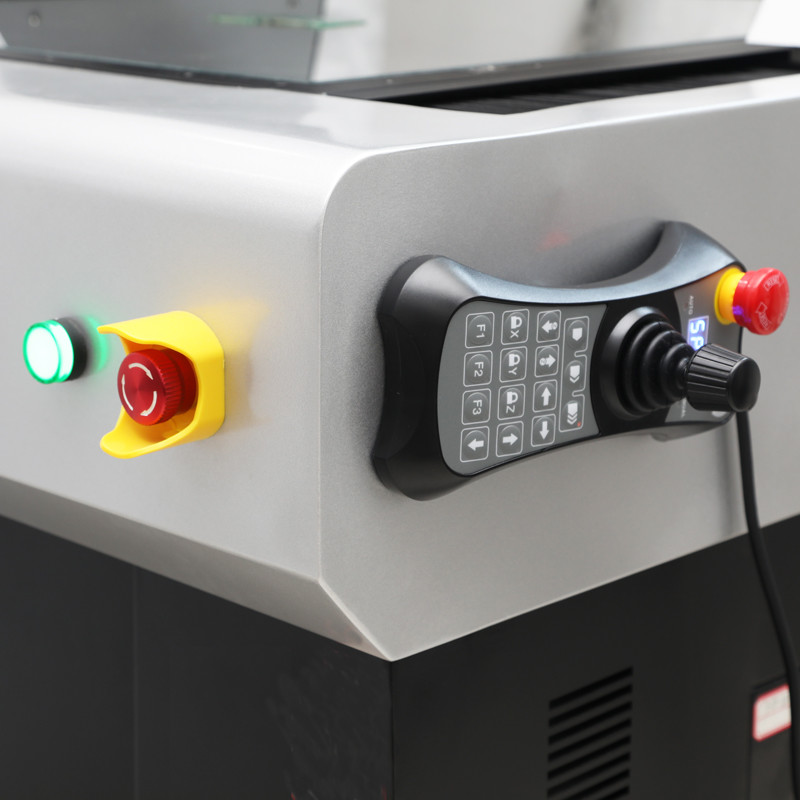

• Controllo automatico a circuito chiuso CNC a quattro assi, misurazione automatica (')
• Base e pilastro in marmo indiano, buona stabilità;
• Scala lineare RSF importata, risoluzione 0,1um, vite a sfera di rettifica e servomotore CA, ecc. per garantire la precisione e la stabilità del sistema di movimento;
• Camera a colori HD importata per soddisfare le esigenze di osservazione chiara e misurazione accurata;
• 8.3x lenti zoom coassiale motorizzate ad alta risoluzione, doppiazione accurata e correzione dei pixel una sola volta;

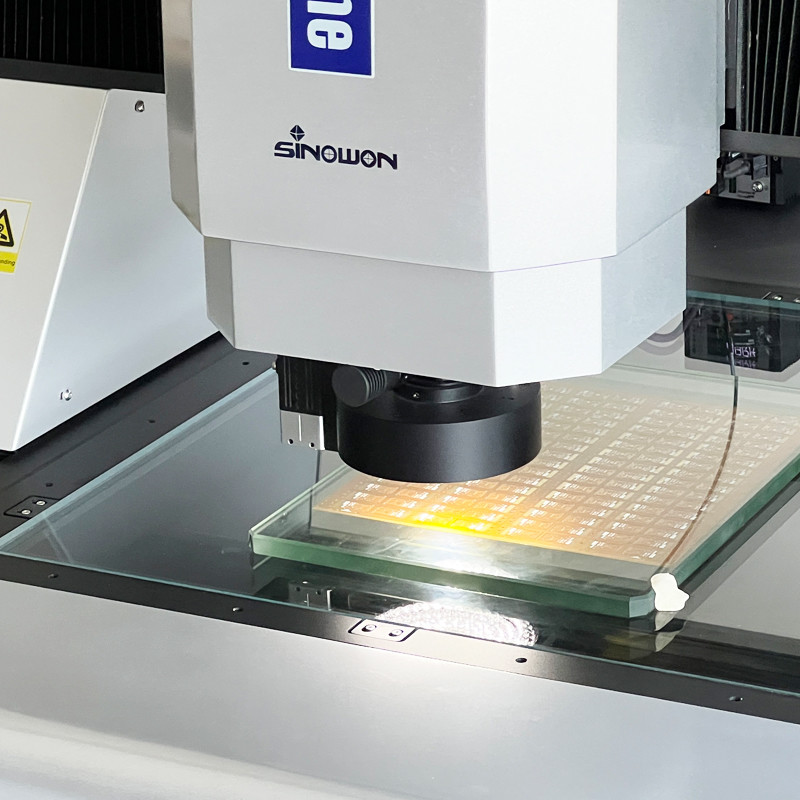

• con illuminazione a freddo a LED a 5 anelli e a 8 divisioni programmabili, illuminazione parallela a LED a contorno e regolazione intelligente della luce integrata,può controllare automaticamente la luminosità nella divisione 8.;
• Software di misurazione per migliorare il controllo della qualità

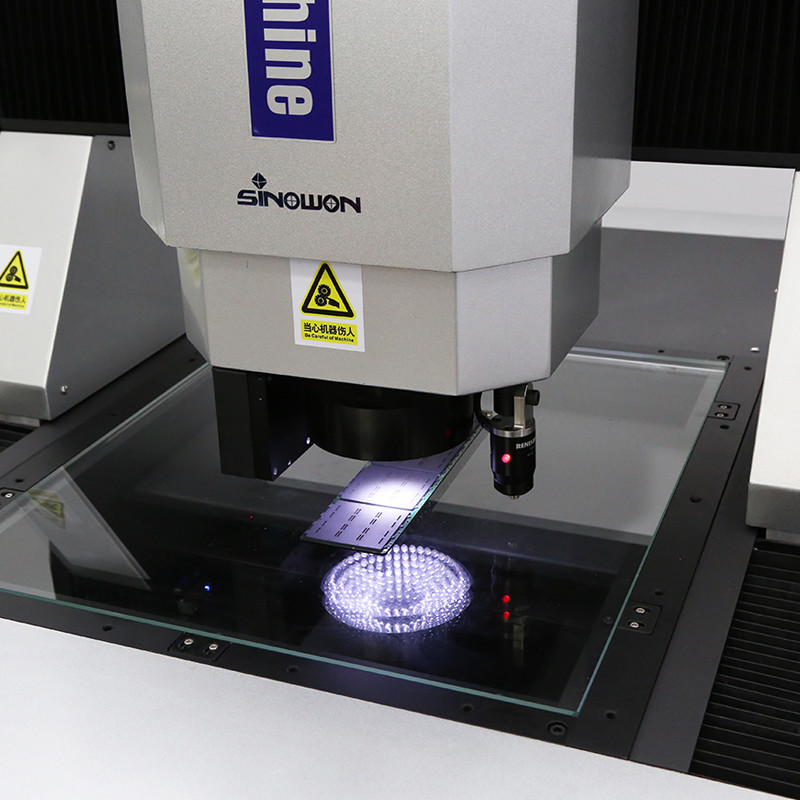

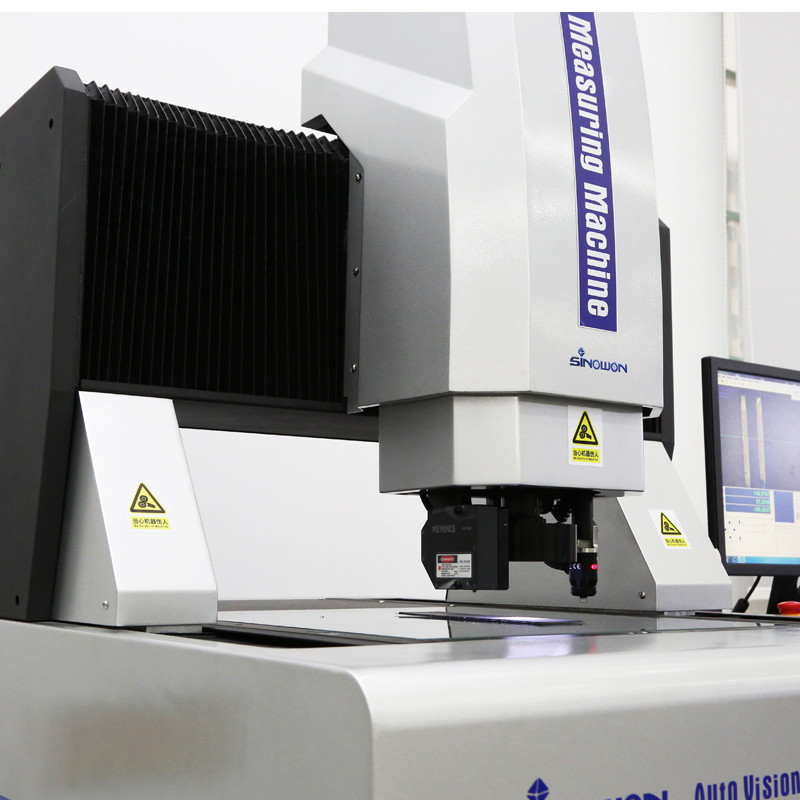

• Opzionale MCP Probe e Laser Sensor Module.

Specificità:

Nota:

L è la lunghezza misurata ((mm), la precisione meccanica dell'asse Z e la precisione di messa a fuoco sono fortemente correlate alla superficie del pezzo da lavorare.

L'ingrandimento è un valore approssimativo, correlato alla dimensione del monitor e alla risoluzione.

Campo visivo ((mm) = (diagonale*orizzontale*verticale)

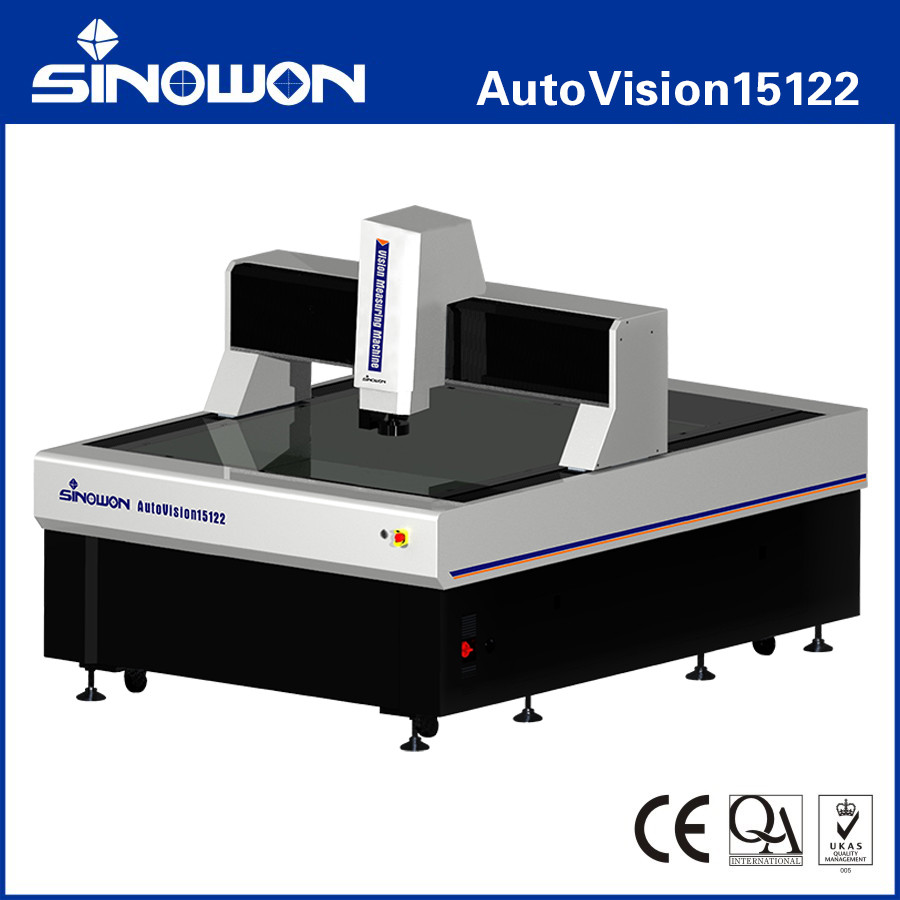

Descrizione del modello di configurazione del prodotto ((Esempio con AutoVision15122)):

Modelli e specifiche della macchina di misurazione della visione automatica del ponte mobile:

Ponte mobile visione automatica macchina di misura Tavola guida spaziale di misura:

• Altre specifiche di viaggio possono essere personalizzate in base alle esigenze del cliente.

Applicazione industriale:

Macchina di misurazione ottica OMM, nota anche come macchina di misurazione visiva e macchina di misurazione senza contatto, macchina di misurazione bidimensionale, macchina di misurazione 2.5 dimensionale,con l'aggiornamento dell'industria industriale moderna ad alta precisione e della micro-produzione, adotta il metodo di misurazione dell'immagine ottica senza contatto per una misurazione rapida e precisa.

Le macchine di misurazione ottica sono adatte a tutti i campi di applicazione per la misurazione delle coordinate e sono ampiamente utilizzate in macchine, elettronica, strumenti, hardware,materie plastiche e altre industrie. quali: stampi, viti, metalli, accessori, gomma, schede PCB, molle, hardware, elettronica, materie plastiche, aviazione, aerospaziale, ecc., supera le carenze delle tradizionali pinze vernier,micrometri, e Profile projectors, che è una macchina di misurazione ad alta precisione, elevata efficienza e alta affidabilità che integra tecnologie ottiche, meccaniche, elettroniche e di elaborazione delle immagini.

L'oggetto da misurare viene ingrandito dal sistema di ingrandimento ottico.il contorno e la forma della superficie, dimensioni, angolo e posizione di varie parti complesse e precise possono essere rilevati automaticamente.I dati di misura possono essere importati in AUTOCAD per diventare un disegno completo di ingegneria, e documenti in DXF, IGS e altri formati possono essere generati, e possono anche essere importati in WORD, EXCEL e SPC software di analisi statistica per generare CPK e vari rapporti statistici.
