Macchina di misurazione della visione del ponte mobile automatica Sistema di misurazione della visione 3D

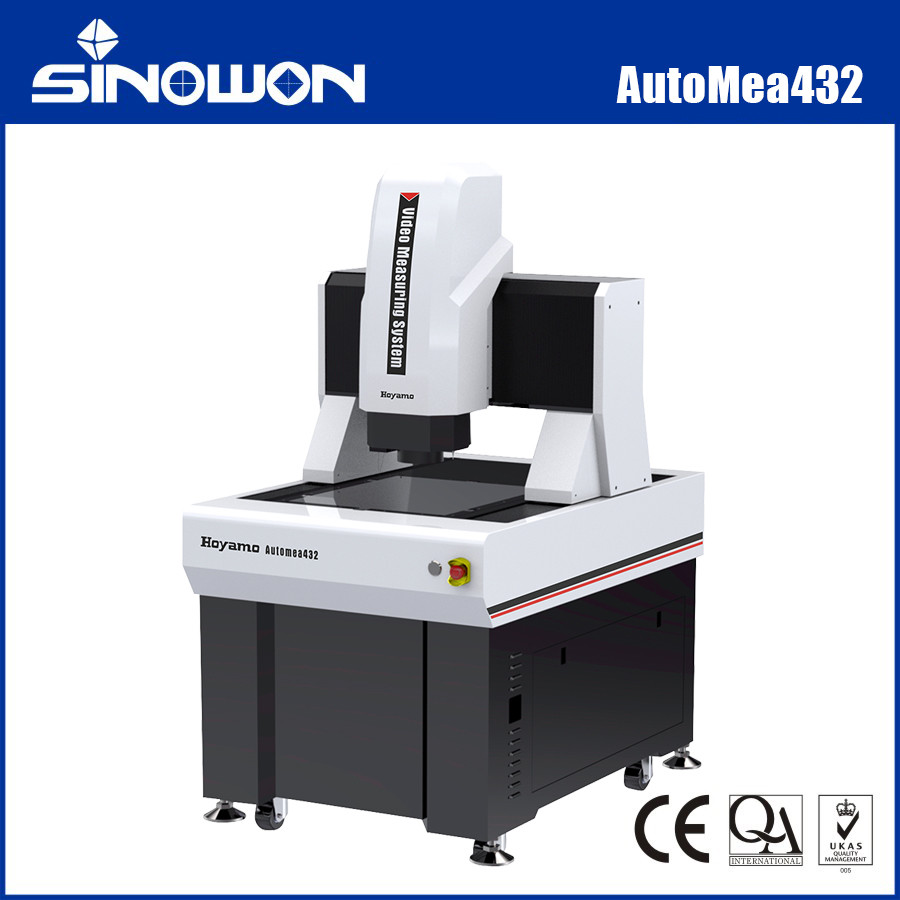

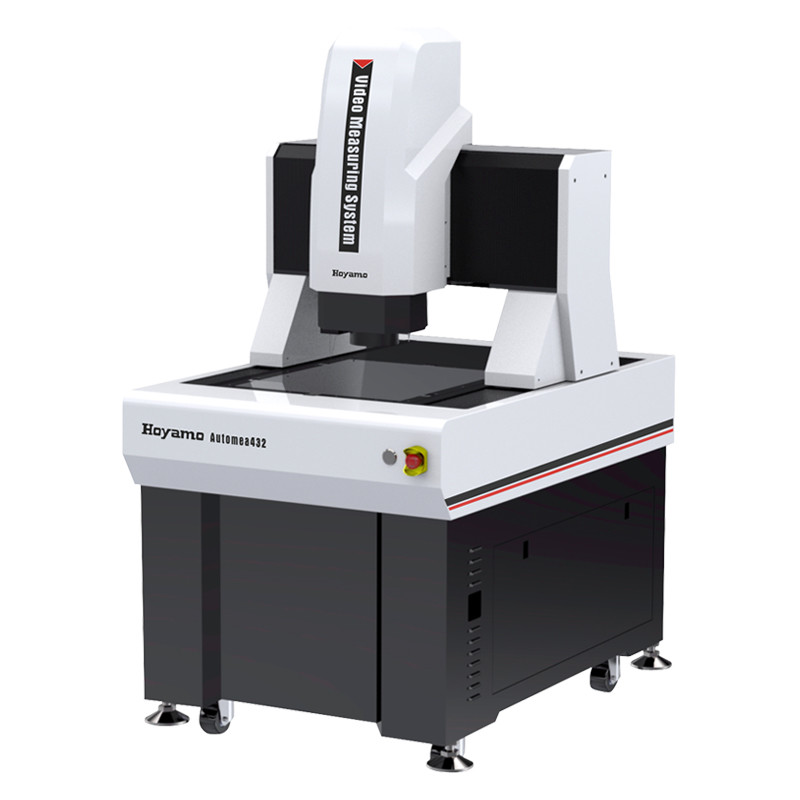

Ponte mobile 3D, contatto automatico e sistema di misura video Automea serie 432

Introduzione al prodotto:

Automea è uno strumento di misurazione della visione completamente automatico di tipo ponte mobile, progettato per misure di alta precisione e di grandi dimensioni.quando il pezzo di lavoro misurato rimane fisso per garantire la precisione e la stabilità della misurazioneÈ adatto per misurare in settori come l'elettronica, le attrezzature mediche, l'LCD, l'aerospaziale e l'aviazione.

Caratteristiche del prodottoc:

• Struttura di ponte mobile con pezzo fisso;
• a. "tecnologia" per la "produzione", la "produzione", la "produzione" o la "produzione" di "materiali" o di "materiali" per la "produzione", la "produzione" o la "produzione";
• base in marmo e traversa per stabilità e affidabilità;
• 0.5μm linea di griglia in vetro ad alta precisione per un'elevata precisione e stabilità;
• Guida lineare di precisione, vite a sfera di terra e servomotore CA per garantire la stabilità della precisione di posizionamento del sistema di movimento della macchina;

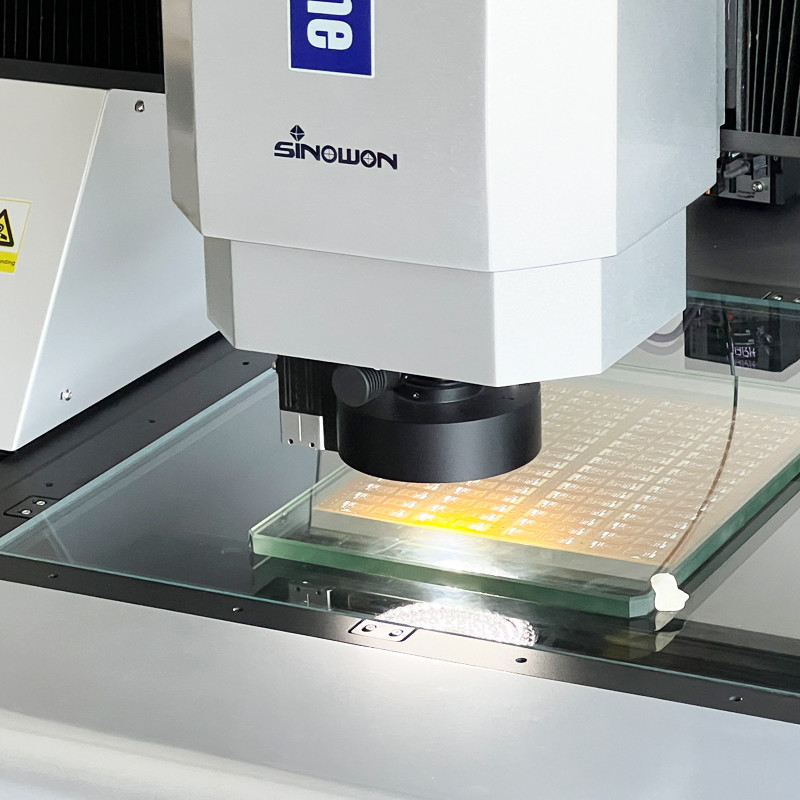

• una fotocamera a colori ad alta risoluzione per soddisfare i requisiti di osservazione chiara e misurazione stabile;
• 6.5X lenti ottiche ad alta definizione per uno zoom automatico accurato con calibrazione a un pixel;
• Sistema di illuminazione di superficie a LED a 5 anelli e a 8 zone e di illuminazione di contorno a LED parallelo programmabile per una regolazione intelligente della luminosità a 256 livelli;
• Fornisce il software di misurazione dell'immagine iMeasuring completamente automatico, potente e facile da usare;

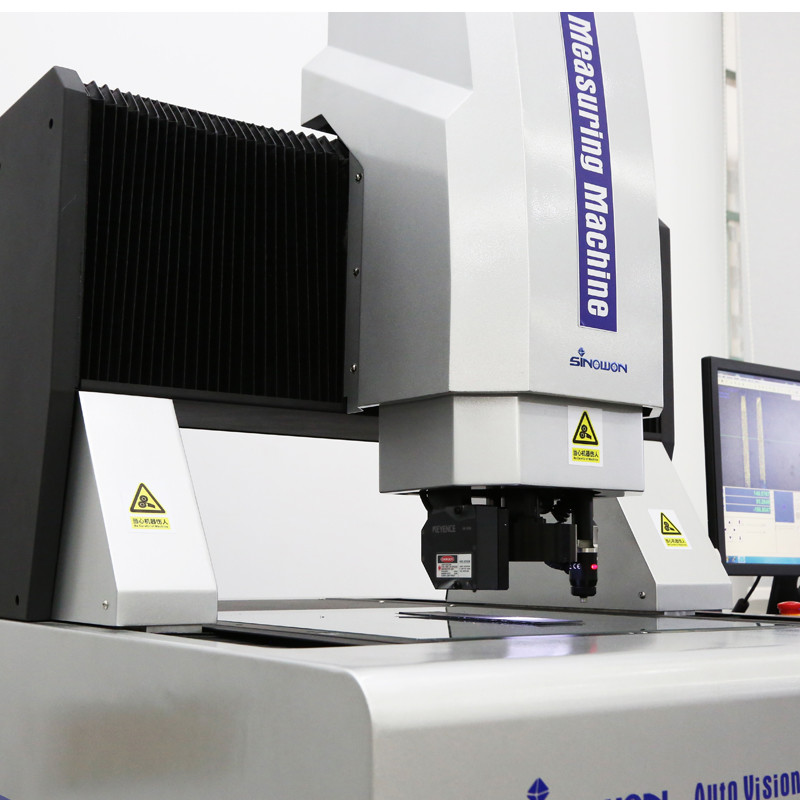

• Le configurazioni opzionali includono sonde tattili, sonde laser e personalizzazione del cliente in base alle esigenze.

Specificità:

Nota:

L è la lunghezza misurata ((mm), la precisione meccanica dell'asse Z e la precisione di messa a fuoco sono fortemente correlate alla superficie del pezzo.

L'ingrandimento è un valore approssimativo, correlato alla dimensione del monitor e alla risoluzione.

Campo visivo ((mm) = (diagonale*orizzontale*verticale)

Descrizione del modello di configurazione del prodotto (esempio con AutoMea432):

Ponte mobile automatica Modelli e specifiche dei sistemi di misurazione video:

Sistema di misurazione video automatico a ponte mobile Tavola guida spaziale di misurazione:

Altre specifiche di viaggio possono essere personalizzate in base alle esigenze del cliente.
