Tester automatico di durezza Macro Vickers AutoVicky serie ZHV-WH

Durometro Automatico MacroVickers Serie AutoVicky ZHV-WH

Il metodo Vickers si basa su un sistema di misurazione ottica, specifica una gamma di carichi leggeri utilizzando un indentatore a diamante per creare un'impronta che viene misurata e convertita in un valore di durezza. È molto utile per i test su un'ampia tipologia di materiali, ma i campioni di prova devono essere lucidati per consentire la misurazione delle dimensioni delle impronte. Un diamante a forma di piramide a base quadrata viene utilizzato per i test nella scala Vickers. Tipicamente i carichi sono molto leggeri, che vanno da 10 g a 1 Kgf, sebbene i carichi "Macro" Vickers possano arrivare fino a 50 Kg o più.

Introduzione:

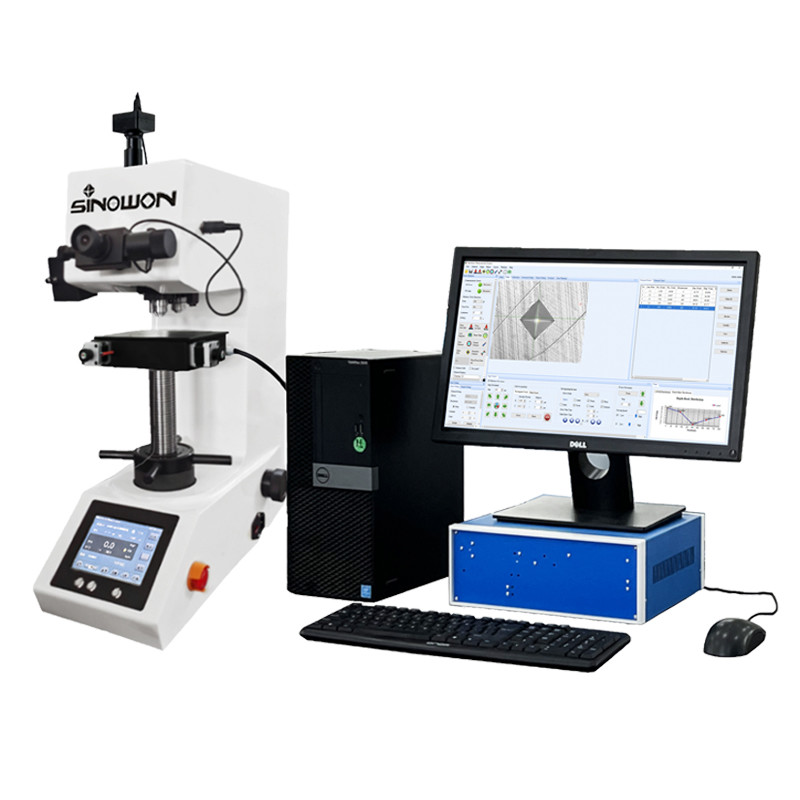

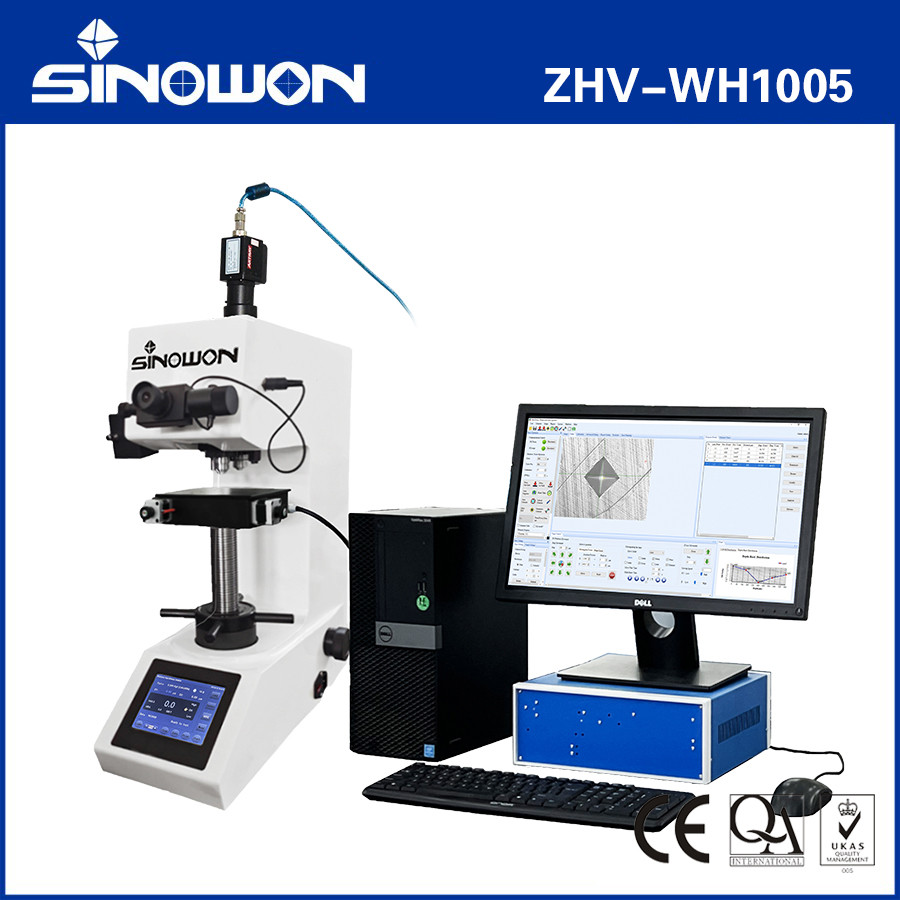

La serie AutoVicky ZHV-WH è un sistema automatico di prova della durezza macro-Vickers con visione artificiale, piattaforma X-Y motorizzata e sistema software per computer, viene applicato per testare le scale di durezza Vickers di metalli, ceramiche e compositi. Poiché l'impronta di prova è molto piccola in un test Vickers, è utile per una varietà di applicazioni: testare materiali molto sottili come fogli o misurare la superficie di un pezzo, piccole parti o piccole aree, misurare singole macrostrutture o misurare la profondità di tempra per sezione di un pezzo e fare una serie di impronte per descrivere un profilo della variazione di durezza.

Caratteristica del prodotto:

• Eccellente corpo di durometri Macro Vickers con struttura di sollevamento a spostamento lineare per il sistema di carico del peso.
• Preciso sistema a peso morto a sei classi da 0,5 Kgf a 10 Kgf e caricamento, permanenza e scarico automatici durante il processo di test
• Torretta automatica stabile con 3 posizioni di lavoro, indentatore a diamante MacroVickers, obiettivi 10x e 40x sono installati su un unico piano focale.
• Percorso ottico ad alta definizione con fotocamera da 5 MPixel rende l'impronta di durezza nitida, l'ingrandimento video è superiore a 2000x, facilita la misurazione di piccole impronte.
• Piattaforma X-Y motorizzata con dimensioni metalliche 110x100 mm e corsa di misurazione di 50x50 mm, può essere programmata per testare automaticamente la durezza Vickers del provino.
• Potente software di test Vickers automatico ATS-100 con funzioni di test intelligenti Sistema operativo Windows, Word, Excel, PDF e altri report di output personalizzati sono disponibili.

Specifiche:

Introduzione del software di misurazione Vickers e Knoop

Vantaggi del software:

1. Può realizzare la scansione panoramica, scansionare la grafica complessiva del prodotto sul computer, selezionare qualsiasi posizione e il prodotto si sposterà automaticamente nella posizione richiesta.

2. Può supportare 17 modi di pianificazione del percorso, impostare un numero qualsiasi, ad esempio 30 coordinate di punti, fare clic su Avvia e la macchina completerà automaticamente la misurazione di 30 punti senza operazioni manuali, caricamento automatico, messa a fuoco automatica e misurazione automatica.

3. Dotato di motore asse Z opzionale e sistema di messa a fuoco automatica, non è necessario trovare manualmente la lunghezza focale e la macchina mette a fuoco automaticamente. Tutti i passaggi vengono completati dal software per evitare errori di misurazione manuale.

Funzione di base:

● La capacità di riconoscimento automatico dell'immagine di indentazione è leader e l'efficienza di rilevamento, la stabilità e l'accuratezza dei risultati del rilevamento sono elevate.

●​ Due tipi di calibrazione: calibrazione ottica, (manuale / automatica) calibrazione del blocco di durezza. Il blocco di durezza supporta più medie, più blocchi standard arbitrari e calibrazione segmentata e misurazione preferita.

●​ Oltre alla misurazione automatica, sono disponibili tre opzioni di misurazione manuale: misurazione a quattro lati, misurazione diagonale e misurazione a quattro punti (l'ordine di selezione dei quattro vertici può essere arbitrario).

●​ Sono supportati tre tipi di segni di indentazione: "Rettangolo", "Croce rossa" e "Circolare".

●​ Durante la misurazione manuale, ha la funzione di lente d'ingrandimento, che è comoda per trovare la posizione del vertice di indentazione;

●​ L'esclusiva funzione di scelta rapida da tastiera può spostare rapidamente il vertice selezionato per rendere l'operazione di misurazione più efficiente.

●​ Fornire la distanza in pixel e la distanza fisica della diagonale di indentazione e calcolare il valore HV / HK sotto il carico corrente in tempo reale.

●​ Commutazione automatica della torretta (commutazione dell'obiettivo e dell'indentatore).

●​ 5 milioni di fotocamere digitali per visualizzare il video di indentazione sul computer. Può acquisire e memorizzare immagini.

●​ Visualizza e aggiorna in tempo reale lo stato dell'attuale durometro: attuale indentatore / obiettivo, tempo di mantenimento del carico, forza di carico, ecc.

●​ La distanza tra due punti può essere misurata manualmente; Più gruppi di distanze possono anche essere visualizzati sul video o sull'immagine contemporaneamente.

●​ In caso di risoluzioni diverse, obiettivi diversi e carichi diversi, il software selezionerà automaticamente il miglior coefficiente di calibrazione.

●​ Tutte le informazioni sui punti di prova possono essere identificate e contrassegnate separatamente o in base alle esigenze del cliente. Le informazioni di identificazione del punto di prova verranno visualizzate nella tabella della sequenza dei valori di prova e nel diagramma di indentazione per una facile consultazione. Questa funzione è molto importante per l'analisi e l'elaborazione successive.

●​ Fare riferimento agli standard di conversione della durezza GB, DIN, ISO, ASTM e altri per realizzare: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Rockwell di superficie: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T; realizzare la conversione reciproca tra valori di durezza come Brinell HBS e Brinell HBW.

●​ Quando si misura la sequenza del percorso dello strato temprato, sono disponibili più modalità di impostazione delle inizializzazioni flessibili, che salvano e importano automaticamente la sequenza del percorso precedente; Il percorso di misurazione può anche essere salvato come desiderato per il ricaricamento.

●​ I risultati della misurazione della sequenza del percorso generano automaticamente il corrispondente valore di profondità dello strato temprato e la curva di variazione della durezza.

●​ È possibile selezionare più modalità di analisi per i dati di misurazione; Tutti i risultati possono essere impostati in un rapporto grafico.

●​ Il contenuto e il formato del rapporto possono essere impostati in modo flessibile e i documenti WORD ed EXCEL possono essere generati automaticamente.

●​ È possibile impostare la password e l'autorità di gestione: gli operatori ordinari possono misurare la durezza solo in base alle impostazioni impostate.

●​ Lo strumento di conversione del valore di durezza standard integrato può convertire automaticamente il valore di durezza misurato in base alla tabella e elencarlo nella tabella dei risultati.

Funzione avanzata:

●​ Funzione di messa a fuoco automatica. È possibile realizzare la messa a fuoco automatica dell'indentazione e il tempo di messa a fuoco di una singola indentazione è di 2-5 secondi. (Per realizzare questa funzione, lo ZHV-VH1010 deve essere dotato di asse Z motore e sistema di messa a fuoco automatica)

●​ Funzione di pianificazione del percorso. Come estensione della funzione di misurazione della distanza, la pianificazione accurata di 17 modalità del percorso da misurare viene completata facendo clic sull'immagine con il mouse.

1) Selezione del punto libero: fare clic su qualsiasi posizione dell'immagine per diventare il percorso da misurare.

2) Direzione arbitraria: selezionare qualsiasi punto di partenza e segmento di linea retta in qualsiasi direzione.

3) Normale del bordo: fare clic vicino al bordo per generare automaticamente segmenti di linea normali.

4) Normale a due punti: selezionare le due estremità del bordo per generare il segmento di linea normale centrale.

5) Bisettrice dell'angolo: tre punti costruiscono angoli per generare segmenti bisettori dell'angolo.

6) Percorso circolare: centraggio a due punti / raggio, generando un percorso nel tempo.

7) Contorno del bordo: fare clic vicino al bordo per generare automaticamente un percorso lungo il bordo.

8) Equidistante del bordo: fare clic sulla distanza lungo il bordo per generare segmenti di linea equidistanti.

9) Forma d'onda a dente di sega: il periodo, l'altezza del dente e la simmetria del dente possono essere impostati quantitativamente.

10) Centro di due punti: selezionare due punti sull'immagine per generare il punto medio come percorso da misurare.

11) Linea: fare clic su qualsiasi punto di partenza, segmento di linea retta in qualsiasi direzione e distanza variabile nel mezzo.

12) Multiline: waypoint multiline.

13) Zigzag: multiline a zig-zag.

14) Interpolazione: inserire un numero fisso / distanza di punti di percorso tra due punti.

15) Matrice: il punto di percorso dell'array rettangolare.

16) Ruota: punto di percorso della ruota.

17) Anello: punto di percorso circolare.

●​ Fornire funzione di calibrazione dell'offset dell'indentatore / lente per eliminare la deviazione meccanica tra indentatore e lente e correggere l'errore complessivo del sistema, in modo da migliorare l'accuratezza dei risultati del test di durezza.

●​ Funzione di scansione dei bordi. Attraverso il movimento della piattaforma automatica XY, è possibile scansionare il bordo dell'oggetto specificato e disegnare il contorno del bordo dell'oggetto.

●​ Funzione di giunzione panoramica. Attraverso la funzione "scansione panoramica", è possibile ottenere un panorama entro un intervallo specificato ed eseguire qualsiasi pianificazione del percorso sulla mappa.

●​ Modalità regionale e test continuo funzione. Per più indentazioni che possono esistere nello stesso campo visivo, è possibile selezionare la modalità area e durante ogni misurazione vengono considerate solo le indentazioni all'interno dell'intervallo impostato. Quando la modalità area è attivata durante i test continui, è possibile evitare l'interruzione del test causata da più indentazioni nello stesso campo visivo. Funzione di correzione della superficie.

●​ Funzione di correzione della superficie. È conforme alla tabella I e alla tabella II dello standard ASTM E384 e fornisce requisiti di test e correzione per parti curve come sfere e aste.

●​ Funzione di correzione dell'angolo. La deviazione angolare tra la piattaforma e la fotocamera può essere eliminata attraverso la correzione automatica dell'angolo e l'accuratezza di posizionamento della piattaforma può essere migliorata.

●​ Funzione di tenacità alla frattura. La funzione di tenacità alla frattura può essere controllata per misurare i dati di tenacità alla frattura per indentazione.

●​ Funzione di giunzione panoramica multi-campione. La giunzione panoramica può essere eseguita per più campioni contemporaneamente, quindi è possibile eseguire la pianificazione del percorso su questi panorami. Infine, il test continuo è stato completato.

La specifica della piattaforma X-Y motorizzata VMP-505:

●​ Piattaforma XY automatica con sistema passo-passo: tecnologia di elaborazione di livello aerospaziale

●​ Prestazioni di tenuta superiori garantiscono la stabilità dell'accuratezza di recupero a lungo termine

●​ Dimensioni della piattaforma: 255 mm x 205 mm

●​ Spostamento massimo nella direzione XY: 50X50 mm requisiti), passo minimo: 0,625 um

●​ Precisione di risposta: gamma completa unidirezionale ≤ 10um

●​ Scansione dell'intero corso ≤ 20um

●​ Piattaforma X-Y motorizzata più grande opzionale VMP1111

●​ Dimensioni di corsa X-Y: 110x110 mm e dimensioni della piattaforma: 310 mm x 255 mm
