Test automatico di durezza micro-macro e Vickers AutoVicky ZVK-1050AF

Vickers automatici micro e macro e tester di durezza del nodo AutoVicky ZVK-1050AF


Applicazione del prodotto:

Il metodo di Vickers si basa su un sistema di misurazione ottica, che specifica una gamma di carichi leggeri utilizzando un indentatore di diamanti per fare un'indentatura che viene misurata e convertita in un valore di durezza.È molto utile per testare su un ampio tipo di materiali, ma i campioni di prova devono essere lucidati per permettere di misurare le dimensioni delle impronte.In genere i carichi di MicroVickers sono molto leggeri, da 10 gm a 1 kgf, i carichi MacroVickers possono arrivare fino a 50 kgf.
I metodi di durezza Micro Vickers sono utilizzati per testare su metalli, ceramiche e compositi - quasi qualsiasi tipo di materiale.è utile per varie applicazioni: collaudo di materiali molto sottili come fogli o misurazione della superficie di una parte, di piccole parti o di piccole superfici, misurazione di singole microstrutture,o misurare la profondità di indurimento della cassa sezionando una parte e facendo una serie di rientrate per descrivere un profilo del cambiamento di durezza.

Io...Introduzione:

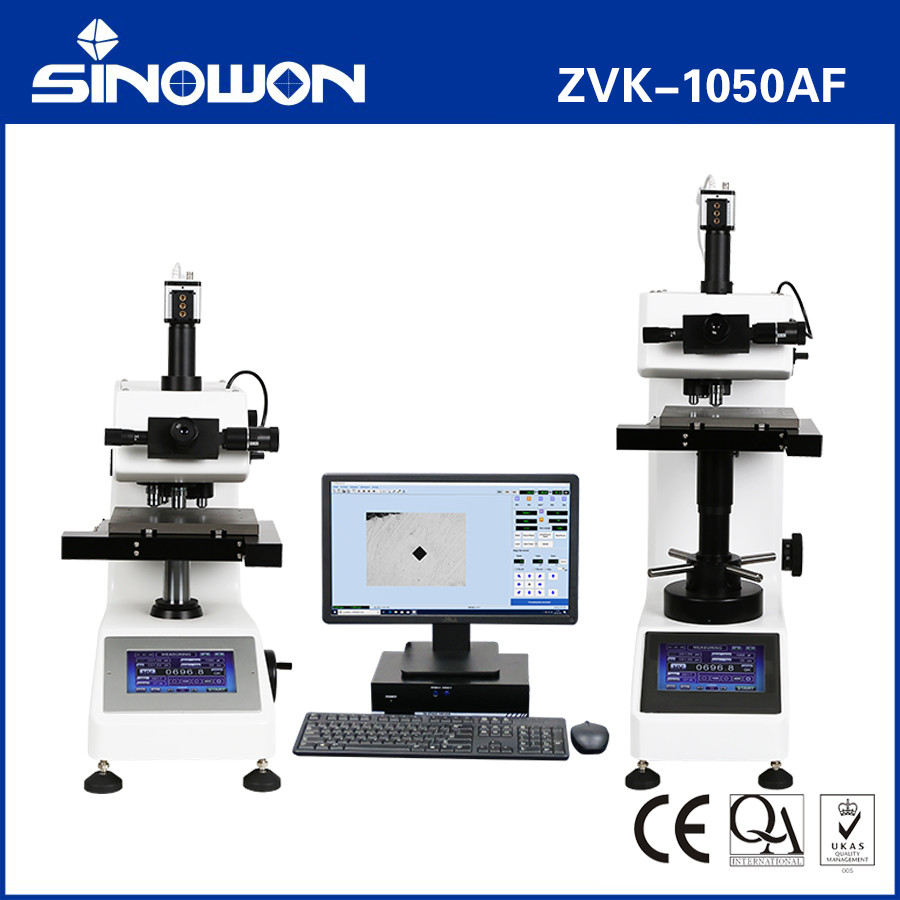

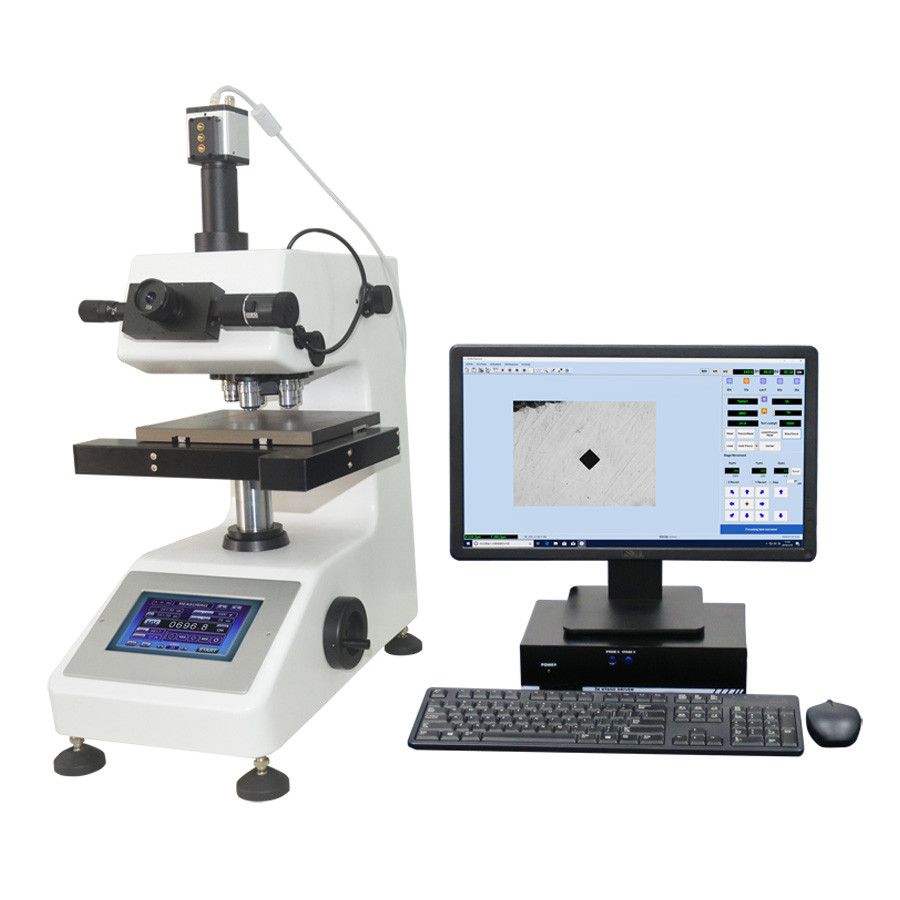

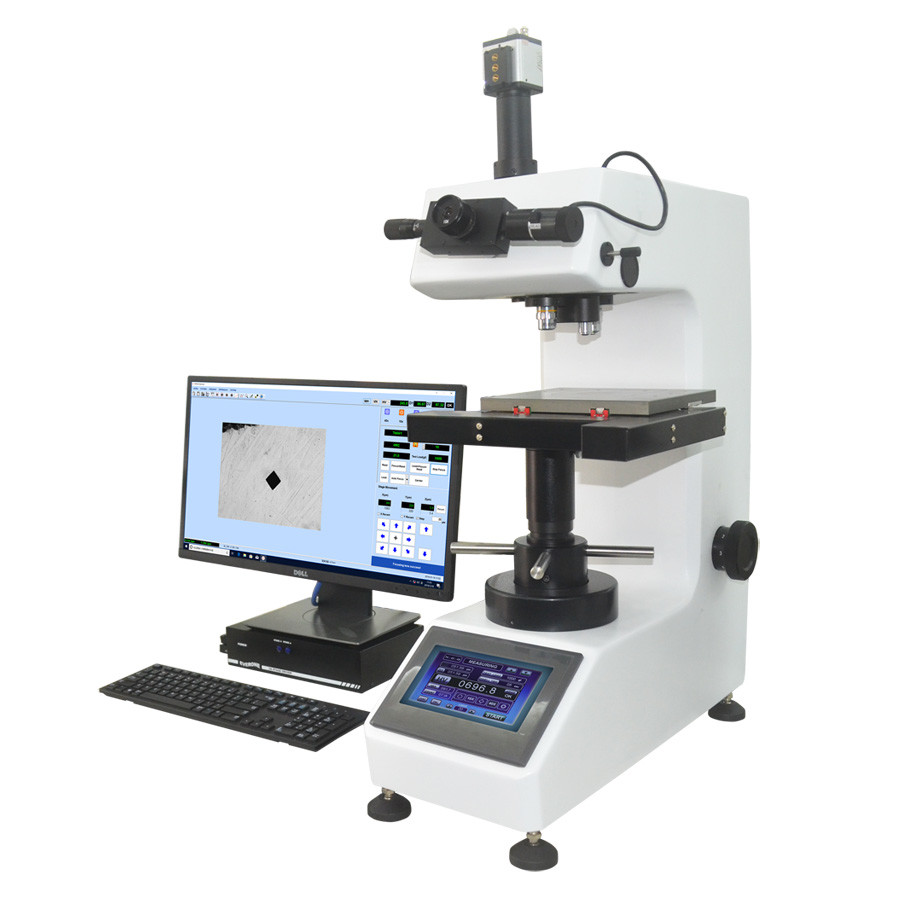

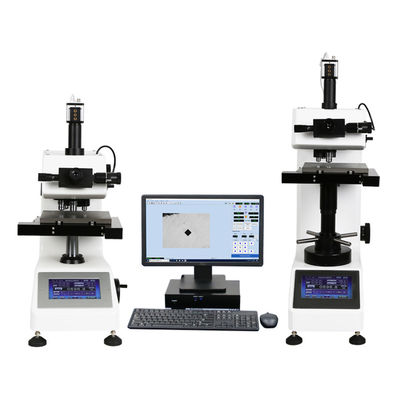

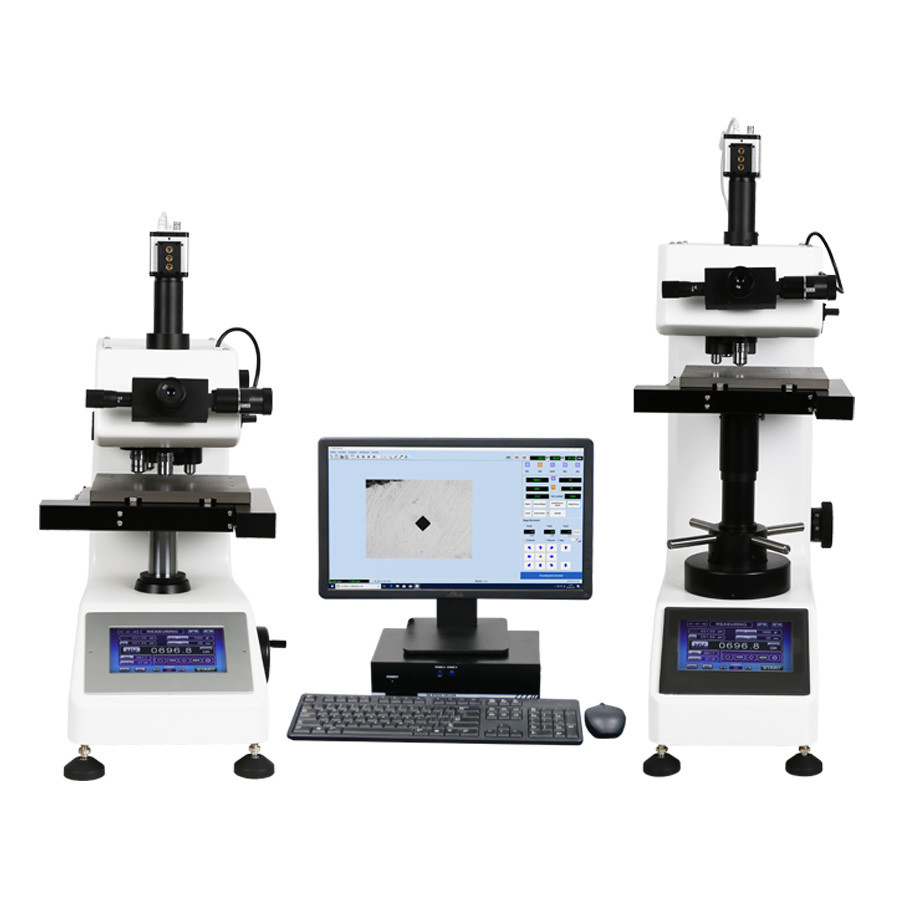

Sinowon AutoVicky ZHV-1050AF utilizza un controller e un PC per controllare due tester di durezza, uno è AutoVicky ZVK-1000F Automatic micro Vickers e Knoop tester di durezza con sistema di autofocus,un altro è AutoVicky ZHV-50A Automatic Macro Vickers testatore di durezza entrambe le due unità hanno equipaggiato con il X-Y auto motorizzato fase, ha misurazione automatica circa la rientrata di Vickers e Knoop e può effettuare la misurazione della profondità del caso automaticamente, elimina l'errore dell'operazione umana, migliora notevolmente l'efficienza del lavoro,rende la misurazione della durezza più accurata e semplice.


Caratteristica del prodotto:

● Auto-stadio, autofocus, auto-misurazione e sistema di prova di durezza Vickers;
● Forza di carico: i pesi morti precisi garantiscono il sistema di forza di carico in modo affidabile e preciso;
● percorso ottico: 160 mm Il percorso di microscopia ottica ad alta risoluzione rende l'immagine di indentamento nitida ed eccellente;
● Turretto automatico: la posizione degli interruttori HV e degli obiettivi 10x/20x/40x è ripetibile e precisa;
● Auto-stage: è azionato da un motore a passo preciso con grandi dimensioni di percorrenza 100x100 mm e capacità di carico pesante;
● Autofocus: applicando il sistema ottico ad alta risoluzione e la tecnologia di autofocus, il software 3A può realizzare l'autofocus e la valutazione della durezza automatica se la dimensione dell'indensione è maggiore di 8um;E'autofocus su MicroVickers e Knoop, messa a fuoco manuale per Macro Vickers.
● Misurazione automatica: software automatico di prova e misura della durezza: 3A può controllare il tester di durezza e la comunicazione dei dati, include l'interruttore di 10x, 20x, 40x,60x obiettivi e Vickers indenter, caricamento automatico, abitazione e scarico, rientro singolo o multiplo, distanza di passaggio impostata, modalità di movimento, riga di dialogo di rientro registrata automaticamente e valore di durezza,generare automaticamente la curva di profondità e durezza CHD, statistiche degli errori, statistiche di gruppo dei tempi di prova, generare rapporti in formato Excel e Word.

Specificità:




Software di misurazione automatico:

● Interfaccia software: 3A



●Controllo della macchina

3A software è in grado di fare il controllo di micro tester durezza, può guidare e impostare il movimento di X-Y auto-stadio, e Z-asse motore auto-focus,e può controllare l'interruttore degli obiettivi e Vickers/Knoop indenter sulla torretta automatica, fa caricare/stare/scaricare automaticamente.

● Misurazione automatica
3Un software è in grado di effettuare la misurazione dell'indenza automaticamente in modalità autofocus, la profondità visiva è di 1 mm e la risoluzione di messa a fuoco è di 0,2 um, la velocità di messa a fuoco automatica è inferiore a 5 secondi,e il ciclo di messa a fuoco automatica e misurazione automatica è entro 8 secondi.

● Misurazione della CHD
3Un software può programmare la misurazione della profondità di durezza della cassa, può misurare automaticamente e produrre il rapporto CHD,e viene generata una curva di profondità-durezza per eseguire funzioni come misurare lo strato di nitrurazione del pezzo e misurare lo strato carburato.

● Funzione di pianificazione del percorso
3A ha la funzione di piano di percorso, può impostare le linee rette selezionate, linee in zig-zag, cerchi, archi, punti casuali, matrici, e può essere impostato in diversi requisiti di campione di prova.

● Gestione dei dati
I dati di prova possono essere memorizzati per essere stampati e il rapporto di prova comprende le statistiche matematiche e le curve di profondità dello strato indurito, nonché la topografia del campione stampato.Rispecchia direttamente la microstruttura dell'indentatura e dello sfondo.

● Linguistica
L'inglese e il cinese sono ora disponibili, e altre lingue arriveranno presto.
