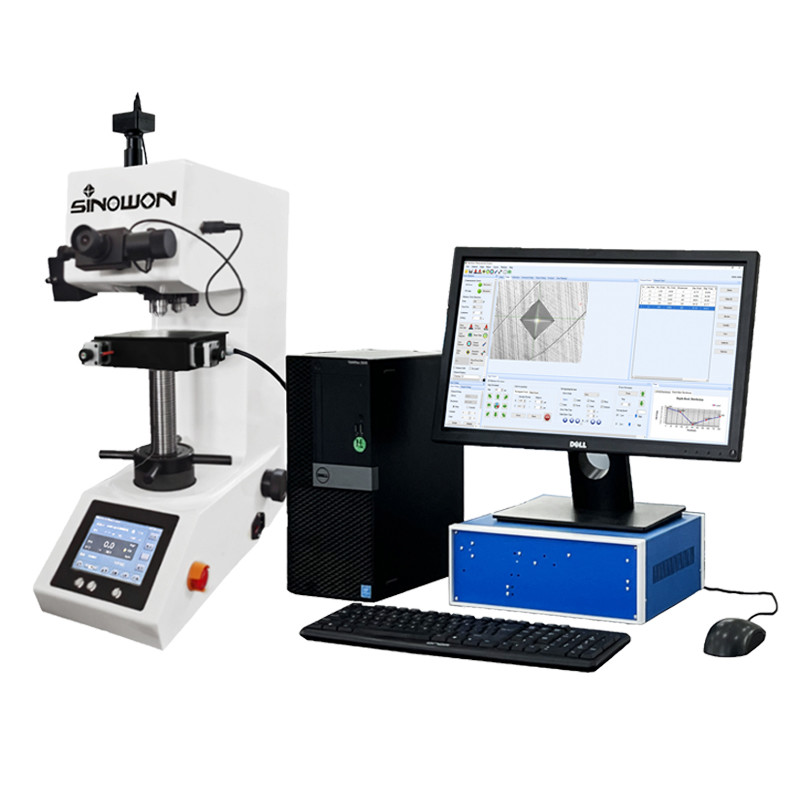

Macro Vickers Automatic Hardness Testing Machine AutoVicky ZHV-WH0503

Tester di durezza MacroVickers automatico AutoVicky ZHV-WH0503

Il metodo di Vickers si basa su un sistema di misurazione ottica, che specifica una gamma di carichi leggeri utilizzando un indentatore di diamanti per fare un'indentatura che viene misurata e convertita in un valore di durezza.È molto utile per testare su un ampio tipo di materiali, ma i campioni di prova devono essere lucidati per consentire di misurare le dimensioni delle impronte.da 10 gm a 1 kgf, sebbene i carichi "Macro" Vickers possano variare fino a 50 kg o più.

Io...Introduzione:

La serie AutoVicky ZHV-WH è un sistema automatico di macro-Vickers di prova della durezza con visione artificiale, piattaforma X-Y motorizzata e sistema software per computer,viene applicato per testare le scale di durezza di Vickers dei metalliDato che l'indentatura di prova è molto piccola in un test di Vickers, è utile per una varietà di applicazioni:testare materiali molto sottili come fogli o misurare la superficie di una parte, piccole parti o piccole superfici, misurazione di singole macrostrutture,o misurare la profondità di indurimento della cassa sezionando una parte e facendo una serie di rientrate per descrivere un profilo del cambiamento di durezza.

Caratteristica del prodotto:

• Eccellente Boldy di Macro Vickers Hardness Tester con struttura di sollevamento a spostamento lineare per il sistema di carico del peso.
• Sistema di peso morto di precisione di classe sei da 0,5 kgf a 10 kgf e carico, alloggiamento e scarico automatici durante il processo di prova

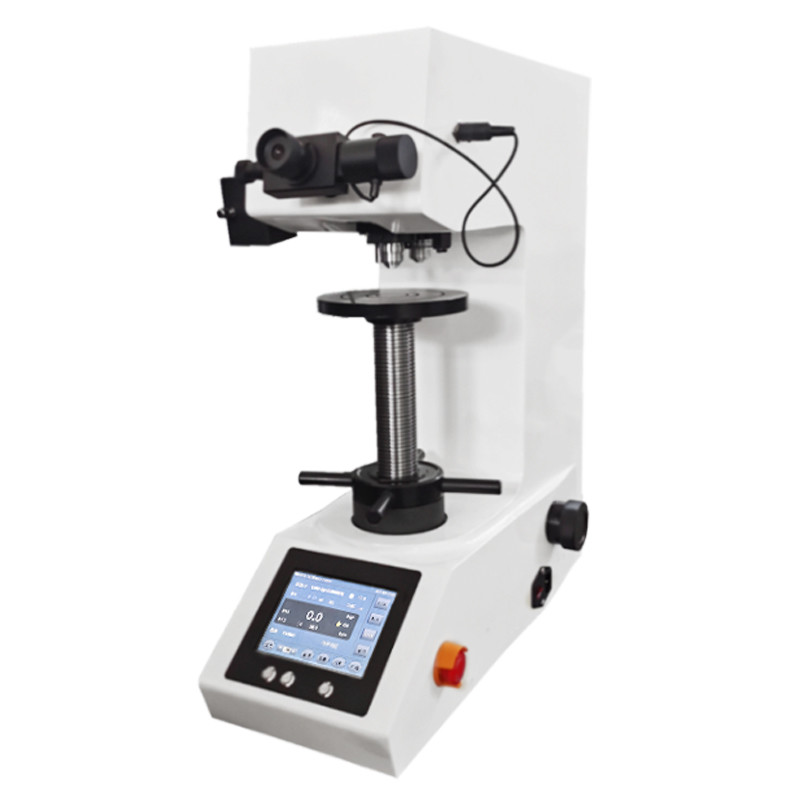

• Torretta automatica stabile con 3 posizioni di lavoro, MacroVickers diamond indenter, 10x e 40x obiettivo sono installati su un piano focale.
• Il percorso ottico ad alta definizione con la fotocamera 5MPixel rende l'indentamento della durezza acuto, l'ingrandimento del video è superiore a 2000x, rende la misurazione di piccole indentamenti facile.
• Piattaforma X-Y motorizzata con dimensioni metalliche di 110x100mm e stoke di misurazione di 50x50mm, può essere programmata per testare la durezza Vickers del campione automaticamente.
• Potente software di test automatico Vickers ATS-100 con funzioni di test intelligenti Sistema operativo Windows, Word, Excel, PDF e altri Rapporti di output personalizzati sono disponibili.

Specificità:

Introduzione del software di misurazione Vickers e Knoop

Vantaggi del software:

1. Può realizzare la scansione panoramica, scansionare la grafica complessiva del prodotto al computer, selezionare qualsiasi posizione e il prodotto si sposterà automaticamente nella posizione richiesta.

2. Può supportare 17 modi di pianificazione del percorso, impostare qualsiasi numero, come coordinate di 30 punti, cliccare su Start, e la macchina completerà automaticamente la misurazione di 30 punti senza funzionamento manuale,caricamento automatico, messa a fuoco automatica e misurazione automatica.

3Dotato di motore a asse Z opzionale e sistema di messa a fuoco automatica, non è necessario trovare manualmente la distanza focale e la macchina si focalizza automaticamente.Tutte le fasi sono completate da software per evitare errori di misurazione manuali.

Funzione di base:

● La capacità di riconoscimento automatico dell'immagine di indentation è leader, e l'efficienza di rilevamento, la stabilità e la precisione dei risultati di rilevamento sono elevate.

● Due tipi di taratura: taratura ottica, taratura a blocco di durezza (manuale/automatica).blocchi standard multipli arbitrari e calibrazione segmentata e misurazione preferita.

● Oltre alla misurazione automatica, sono disponibili tre opzioni di misurazione manuale: misurazione a quattro lati,misurazione diagonale e misurazione in quattro punti (l'ordine di selezione dei quattro vertici può essere arbitrario).

● Sono supportati tre tipi di segni di rilievo: "Rettangolo", "Croce Rossa" e "Circolare".

● Durante la misurazione manuale, ha la funzione di una lente di ingrandimento, che è conveniente per trovare la posizione del vertice di indentation;

● La funzione di scorciatoia della tastiera può spostare rapidamente il vertice selezionato per rendere l'operazione di misurazione più efficiente.

● Fornire la distanza tra i pixel e la distanza fisica della diagonale di indentatura e calcolare il valore HV / HK sotto carico corrente in tempo reale.

● Scambio automatico della torretta (scambio dell'obiettivo e dell'indenter).

● 5 milioni di fotocamere digitali per visualizzare il video di rientro sul computer.

● Visualizzazione in tempo reale e aggiornamento dello stato del tester di durezza corrente: attuale indentore / obiettivo, tempo di tenuta del carico, forza di carico, ecc.

● La distanza tra due punti può essere misurata manualmente; è inoltre possibile visualizzare contemporaneamente sul video o sull'immagine più gruppi di distanze.

● In caso di diverse risoluzioni, obiettivi diversi e carichi diversi, il software selezionerà automaticamente il miglior coefficiente di taratura.

● Tutte le informazioni sui punti di prova possono essere identificate e contrassegnate separatamente o secondo le esigenze del cliente.Le informazioni relative all'identificazione del punto di prova saranno visualizzate nella tabella della sequenza dei valori di prova e nel diagramma di indentazione per facilitare la consultazione.Questa funzione è molto importante per l'analisi e l'elaborazione successive.

● Consulta le norme GB, DIN, ISO, ASTM e altre norme di conversione della durezza per realizzare: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Surface Rockwell: HR15N, HR30N, HR45N, HR15T,HR30T, HR45T; realizzare la conversione reciproca tra valori di durezza come Brinell HBS e Brinell HBW.

● Quando si misura la sequenza del percorso del livello indurito, ci sono più modalità di impostazione flessibili di inizializzazione, che salvano e importano automaticamente la sequenza del percorso precedente;Il percorso di misurazione può anche essere salvato come desiderato per il ricarico.

● I risultati della misurazione della sequenza di percorso generano automaticamente il corrispondente valore di profondità dello strato indurito e la curva di variazione della durezza.

● Per i dati di misurazione è possibile selezionare più modalità di analisi; tutti i risultati possono essere inseriti in un rapporto grafico.

● Il contenuto e il formato del rapporto possono essere impostati in modo flessibile e i documenti WORD ed EXCEL possono essere generati automaticamente.

● Può essere impostata la password e l'autorità di gestione: gli operatori ordinari possono solo misurare la durezza in base alle impostazioni impostate.

● Lo strumento di conversione del valore di durezza standard integrato può convertire automaticamente il valore di durezza misurato in base alla tabella e elencarlo nella tabella dei risultati.

Funzione avanzata:

● Funzione di messa a fuoco automatica.Si può realizzare la messa a fuoco automatica della rientrata e il tempo di messa a fuoco della singola rientrata è di 2-5 secondi.il ZHV-VH1010 deve essere dotato di motore per l'asse Z e di sistema di messa a fuoco automatica)

● Funzione di pianificazione dei percorsi.Come estensione della funzione di misurazione della distanza, la pianificazione accurata di 17 modalità del percorso da misurare viene completata facendo clic sull'immagine con il mouse.

1)Selezione dei punti liberi: fare clic su qualsiasi posizione dell'immagine per diventare il percorso da misurare.

2)Direzione arbitraria: selezionare qualsiasi punto di partenza e segmento di linea retta in qualsiasi direzione.

3)Confine normale: fare clic vicino al bordo per generare automaticamente segmenti di linea normali.

4)Due punti di normalità:selezionare le due estremità del bordo per generare il segmento di linea normale centrale.

5)Angolo bisettore: tre punti costruiscono angoli per generare segmenti di bisettore angolare.

6)Percorso circolare: due punti di centro / raggio, generando un percorso nel tempo.

7)Contorno del bordo: fare clic vicino al bordo per generare automaticamente un percorso lungo il bordo.

8)Distanza equidistante tra i bordicliccare la distanza lungo il bordo per generare segmenti di linea equidistanti.

9)Forma d'onda del dente di sega: il periodo, l'altezza dei denti e la simmetria dei denti possono essere fissati quantitativamente.

10)Centro di due punti: selezionare due punti dell'immagine per generare il punto medio come percorso da misurare.

11)Riezione:cliccare su qualsiasi punto di partenza, segmento di linea retta in qualsiasi direzione, e la distanza variabile nel mezzo.

12)Multilineo:punti di passaggio multilineari.

13)Zigzag:zigzag multiline.

14)Interpolazione:inserire un numero/distanza fissi di punti di percorso tra due punti.

15)Matrice:il punto di percorrenza dell'array rettangolare.

16)Ruota:punto di percorso delle ruote.

17)Anello:punto di percorso circolare.

● FornireFunzione di calibrazione dell'indentore / dell'offset della lenteper eliminare la deviazione meccanica tra l'indentore e la lente e correggere l'errore complessivo del sistema, in modo da migliorare l'accuratezza dei risultati della prova di durezza.

● Funzione di scansione del bordo.Attraverso il movimento della piattaforma automatica XY, è possibile scansionare il bordo dell'oggetto specificato e disegnare il contorno del bordo dell'oggetto.

● Funzione di splicing panoramica.Attraverso la funzione "scansione panoramica", è possibile ottenere un panorama entro un range specificato e fare qualsiasi pianificazione del percorso sulla mappa.

● Modalità regionale e collaudo continuofunzione.Per molteplici indentazioni che possono esistere nello stesso campo visivo, è possibile selezionare la modalità area e durante ogni misurazione vengono prese in considerazione solo le indentazioni all'interno dell'intervallo impostato.Quando la modalità di area è attivata durante il test continuo, si può evitare l'interruzione della prova causata da più ripieghe nello stesso campo visivo.

● Funzione di correzione superficiale.Esso è conforme alle tabelle I e II della norma ASTM E384 e fornisce requisiti di prova e correzione per parti curve come sfere e barre.

● Funzione di correzione dell'angolo.La deviazione angolare tra piattaforma e fotocamera può essere eliminata mediante la correzione automatica dell'angolo e la precisione di posizionamento della piattaforma può essere migliorata.

● Funzione di resistenza alla frattura.La funzione di resistenza alla frattura può essere verificata per misurare i dati di resistenza alla frattura da indentatura.

● Funzione di fusione panoramica multi campione.La splicing panoramica può essere eseguita per più campioni contemporaneamente e quindi la pianificazione del percorso può essere eseguita su questi panorami.

Le specifiche della piattaforma X-Y motorizzata VMP-505:

● Piattaforma XY automatica con sistema step-motor: tecnologia di elaborazione a livello aerospaziale

● Le prestazioni di tenuta superiori garantiscono la stabilità della precisione di recupero a lungo termine

● Dimensioni della piattaforma: 255mmx205mm

● Spostamento massimo nella direzione XY: 50X50mm requisiti), passo minimo: 0,625um

● Precisione di risposta: unidirezionale a interfaccia completa ≤ 10um

● Scansione di tutto il percorso ≤ 20um

● Opzionale Piattaforma X-Y motorizzata più grande VMP1111

● X-Y Dimensione di viaggio:110x110mm e dimensione della piattaforma: 310mmx255mm
