Sistema di misurazione ottica della durezza Brinell BrinScan
Introduzione:
● Quasi tutti gli attuali durometri Brinell misurano l'impronta con un microscopio a lettura meccanica tradizionale. Richiede un'elevata precisione di lettura visiva, che potrebbe essere facilmente influenzata da fattori ambientali. Inoltre, il diametro di lettura visiva deve essere registrato manualmente. Dopo aver misurato almeno due volte ottenendo il valore medio, l'operatore deve consultare la tabella di durezza per cercare il corrispondente valore di durezza Brinell.
● BrinScan è un sistema di misurazione ottica Auto-Brinell sviluppato sulla base del sistema operativo Windows. Può essere utilizzato in connessione con qualsiasi tipo di durometro Brinell sul mercato, ottiene automaticamente la durezza Brinell e sostituirà il tradizionale microscopio a lettura meccanica.

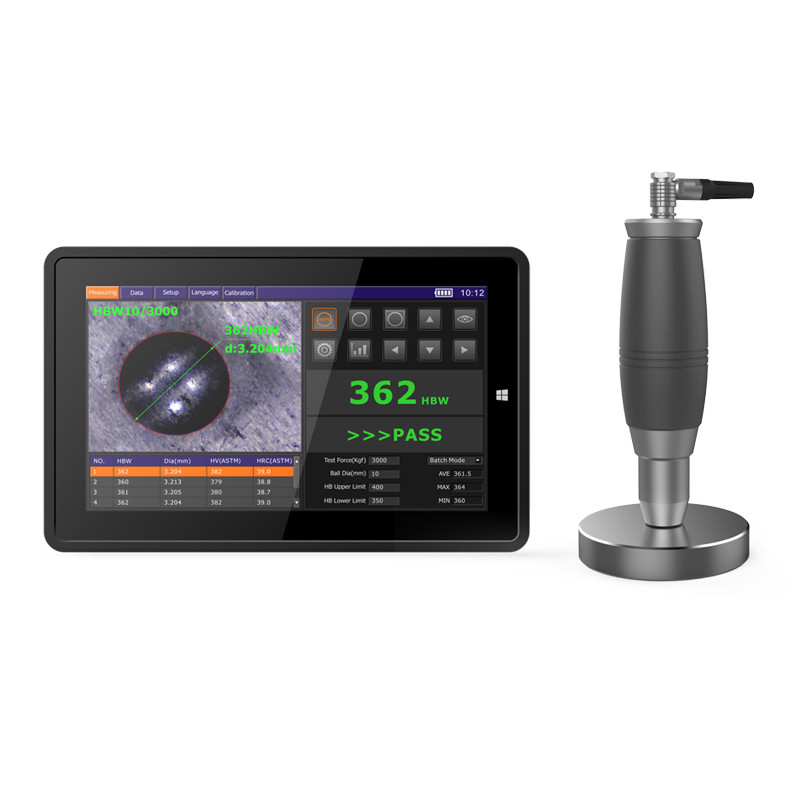

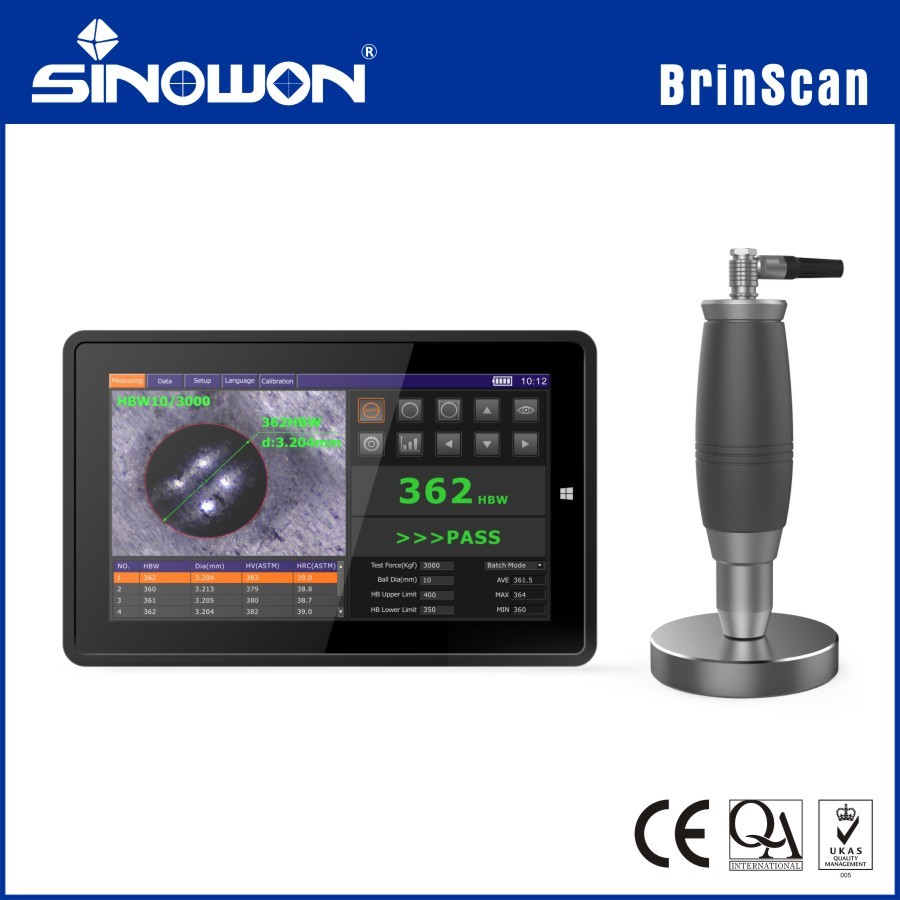

● BrinScan applica una tecnologia visiva avanzata, riprendendo l'impronta con un microscopio digitale portatile e identificando l'impronta con precisione anche in ambienti complessi per misurare la durezza Brinell. L'operatore non ha bisogno di prevedere il bordo dell'impronta, registrare la lunghezza dell'impronta e controllare la tabella di durezza. BrinScan può realizzare la misurazione automatica, la registrazione automatica, il salvataggio automatico e la generazione automatica di grafici di misurazione della durezza.
● Un operatore professionista impiega circa due minuti per completare una misurazione con un microscopio a lettura meccanica, il che porta a una bassa efficienza. E si verificheranno errori di propagazione durante la misurazione, mentre il funzionamento di BrinScan non richiede un operatore professionista e la durezza Brinell uscirà con precisione entro un secondo.
Applicazione:
BrinScan può essere utilizzato in laboratorio e può anche essere utilizzato in connessione con tablet PC Windows e laptop in loco.
Caratteristiche:
1. Design aerodinamico:
Il microscopio portatile applica un design aerodinamico. Presenta un aspetto delicato e una sensazione confortevole al tatto.
2. Sonda magnetica
La superficie di contatto del microscopio di misurazione applica un magnete ad anello, che lo fa assorbire verticalmente sul provino magnetico senza l'aiuto delle mani.
3. Immagine HD
Il microscopio applica una sorgente di luce fredda a LED, un sistema ottico ad alta definizione e una fotocamera digitale CMOS. L'impronta può riapparire chiaramente nell'immagine.
4. Identificazione automatica

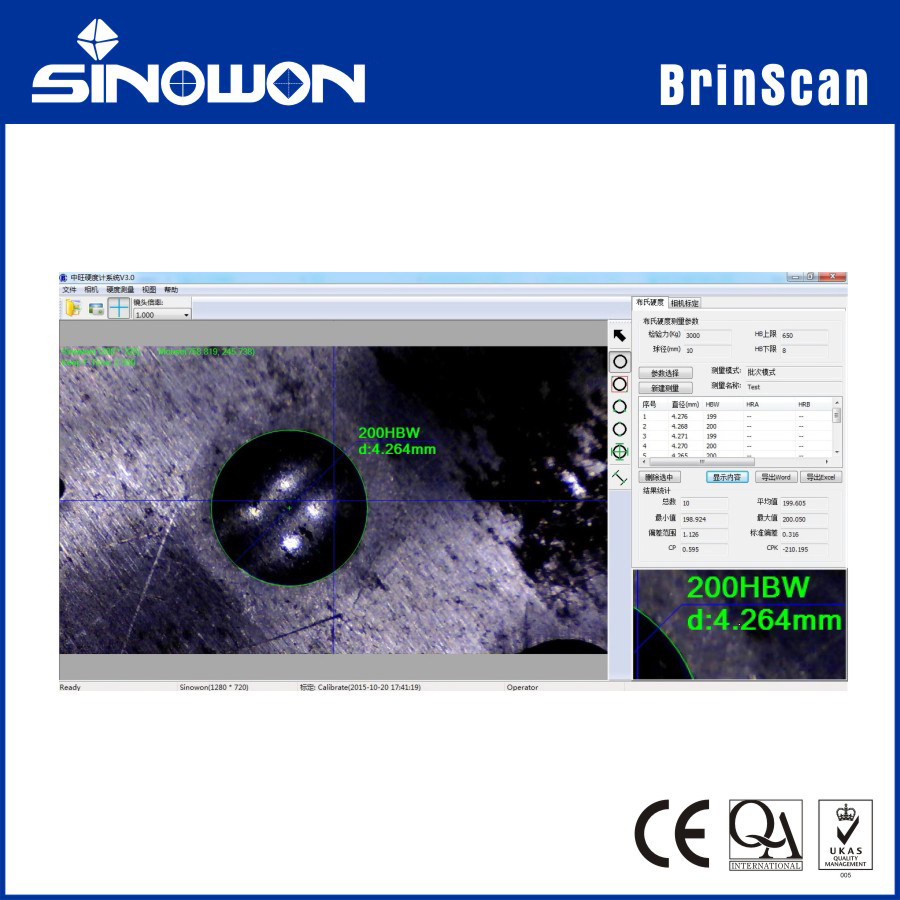

BrinScan può identificare automaticamente il bordo dell'impronta e misurare automaticamente il cerchio dell'impronta (oltre 200 punti per un cerchio). Calcola il diametro e ottiene automaticamente la durezza Brinell. Per le impronte grandi, l'intera impronta non deve apparire, più di 1/2 dell'impronta appare sull'interfaccia può essere misurata.
5. Misurazione con un tasto

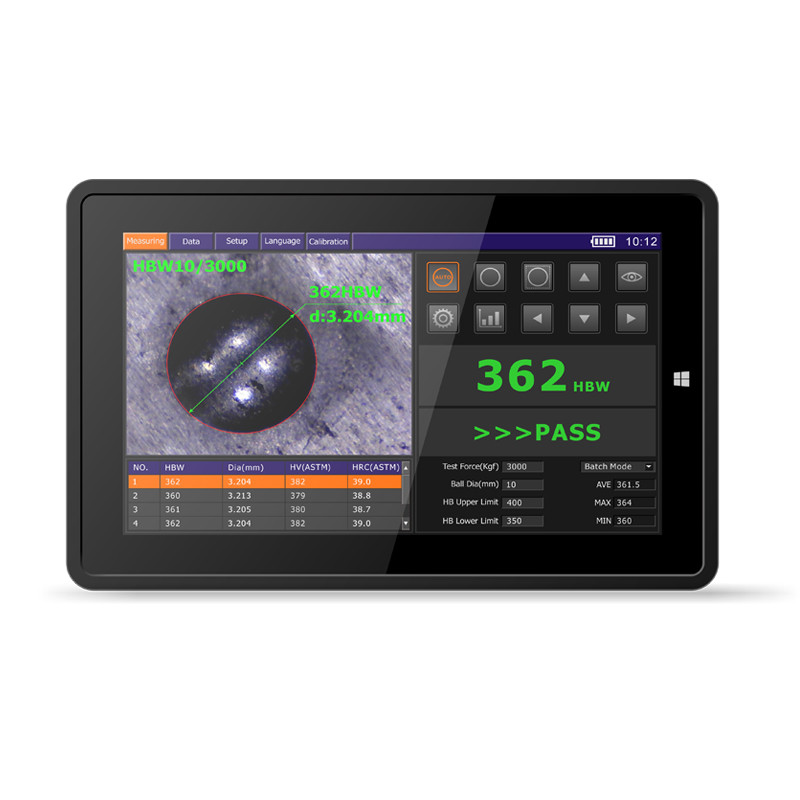

BrinScan ha un'interfaccia semplice e generosa, l'operatore può usarla senza formazione professionale. Non è necessario effettuare selezioni manuali, basta un'operazione con un tasto, il diametro dell'impronta e il valore di durezza usciranno.
BrinScan riserva anche la funzione di selezione di base come a due punti, a tre punti e selezione completa. L'ingrandimento dell'immagine può essere utilizzato nella misurazione manuale, migliorando la precisione della misurazione manuale.
6. Facile calibrazione
La calibrazione iniziale di BrinScan può essere eseguita con una scala di vetro e un blocco di durezza standard Brinell. Dopo aver calibrato una scala (valore K), non è necessario eseguire nuovamente la calibrazione quando la scala di misurazione viene modificata, possiamo misurare direttamente nella nuova scala.
7. Output del rapporto
BrinScan visualizza il diametro dell'impronta, il valore di misurazione, Max, Min, il valore di conversione (HRA, HRB, HRC, HV, HS, resistenza alla trazione, ecc.). Salvataggio automatico dell'immagine dell'impronta e il dipartimento e l'operatore possono essere definiti dall'utente. Word, Excel possono essere generati automaticamente senza registrazione manuale.
8. Forte compatibilità
BrinScan può essere utilizzato in connessione con qualsiasi tipo di durometro Brinell, compatibile con WIN7, WIN8, WIN10.
Specifiche tecniche:
| Prodotto |
Sistema di misurazione ottica della durezza Brinell |
| Modalità |
BrinScan |
| Campo visivo della fotocamera |
3,3x2,2 mm |
| Intervallo di misurazione |
8～650HBW |
| Risoluzione dell'impronta |
0,1um |
| Risoluzione della durezza |
0,1HBW |
| Precisione di misurazione |
±1%(HBW10/3000) |
| Penetratori compatibili |
Sfera d'acciaio da 10 mm e 5 mm |
| Lunghezza dell'impronta |
1,2～6 mm |
| Sistema operativo |
Win7, Win8, Win10, Win11 |
