Sistema di misurazione della visione automatica ad alta precisione macchina di misurazione video automatica VMM

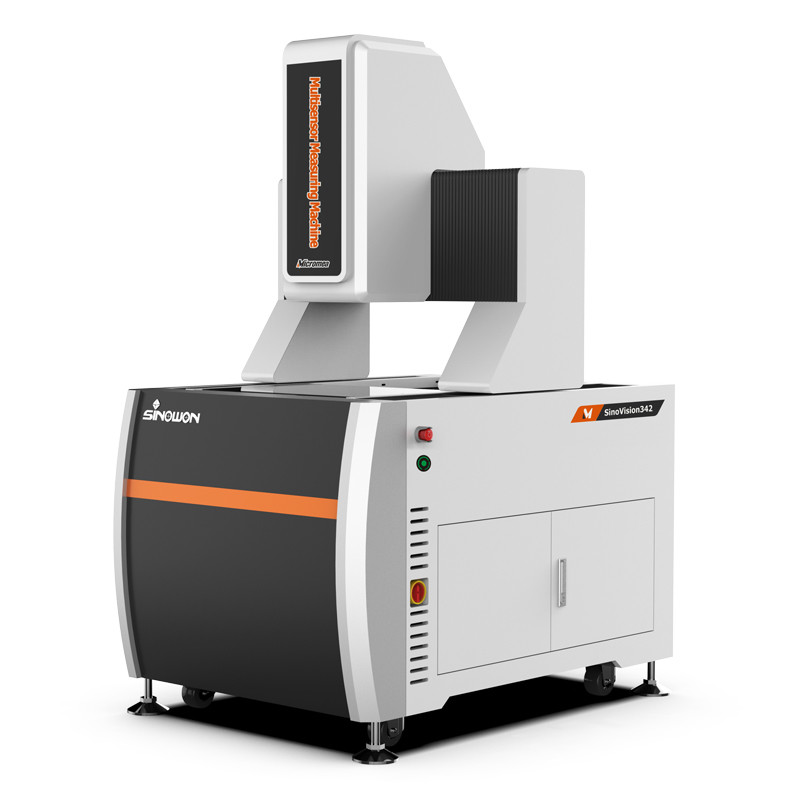

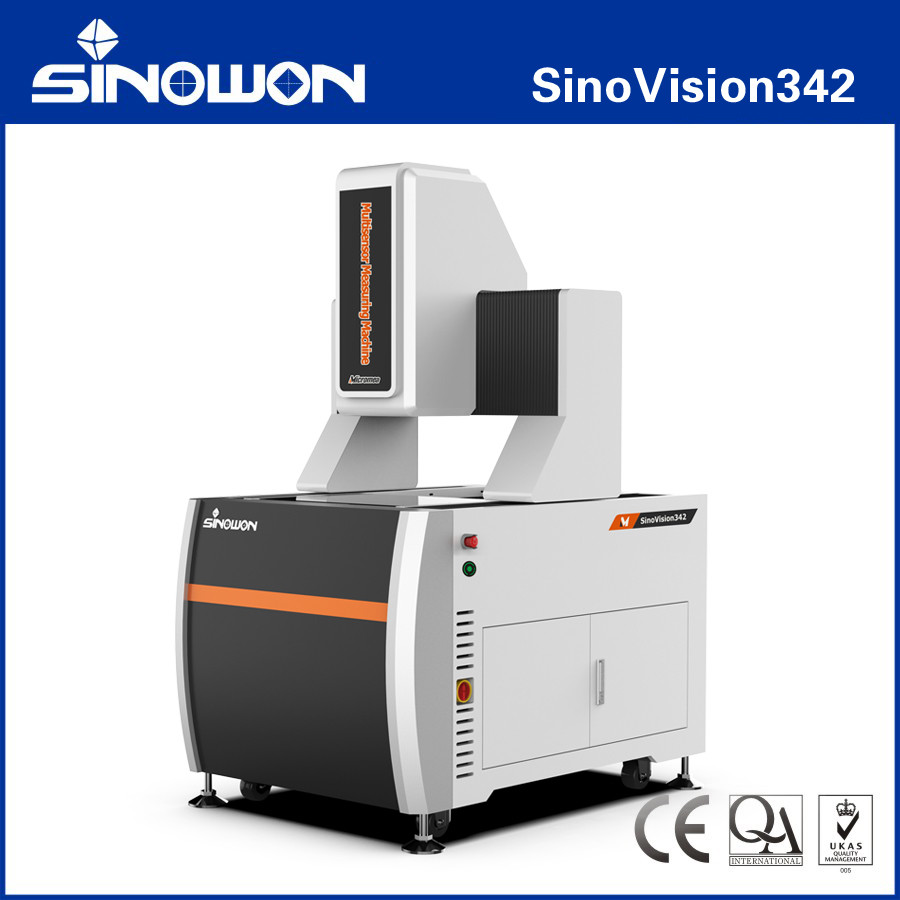

Macchina di misurazione della visione automatica ad altissima precisione, serie SinoVision342

Introduzione al prodotto:

Ampiamente utilizzato nella misurazione di precisione in vari settori come macchinari, elettronica, stampi, stampaggio a iniezione, hardware, gomma, stampaggio di precisione, connettori, telefoni cellulari, elettrodomestici,altri dispositivi per la produzione di energia elettrica, attrezzature mediche, orologi, strumenti, militari, energia, ponti, navi, aerospaziali e altre industrie, raggiungendo infine lo scopo del controllo di qualità.

Caratteristiche del prodottoc:

• Struttura di tipo ponte mobile, misurazione stabile;
• controllo CNC a circuito chiuso completamente automatico a quattro assi, misurazione completamente automatica;
• Base e trave di granito nero indiano importato, e rigorosamente adottando un processo di produzione tricoordinato, stabile e affidabile;
• 6061 lega di alluminio standard per l'aviazione, elevata robustezza, che garantisce prestazioni di precisione stabili a lungo termine;
• L'utilizzo di un sistema professionale di simulazione e analisi della progettazione strutturale per l'analisi e l'ottimizzazione, la struttura è più ragionevole.
• Regola a griglia aperta RSF importata, risoluzione di 0,1 mm, alta precisione, buona stabilità;
• G1-SP di guida di alta precisione, vite a sfera di terra e servomotore CA importati;
• Fotocamera a colori ad alta risoluzione 1/1.8", soddisfa le esigenze di osservazione chiara e misurazione stabile. 13.3X spettrometro confocale coassiale lente di ingrandimento variabile automatica,il laser confocale dello spettrometroLenti a ingrandimento variabile coassiale.
• Fonte luminosa di superficie LED programmabile a 5 anelli in 8 zone a 40 fasi, sistema di sorgente luminosa a contorno LED parallelo alla trasmissione, che consente una regolazione intelligente della luminosità a 256 livelli;
• Viene fornito con iMeasuring software di misurazione delle immagini completamente automatico, che è potente, semplice e facile da usare.

Specificità:

Nota:

L è la lunghezza misurata ((mm), la precisione meccanica dell'asse Z e la precisione di messa a fuoco sono fortemente correlate alla superficie del pezzo da lavorare.

L'ingrandimento è un valore approssimativo, correlato alla dimensione del monitor e alla risoluzione.

Campo visivo ((mm) = (diagonale*orizzontale*verticale)

Descrizione del modello di configurazione del prodotto ((Esempio con SinoVision342)):

Modelli e specifiche della macchina di misurazione della visione automatica del ponte mobile:

Ponte mobile visione automatica macchina di misura Tavola guida spaziale di misura:

Altre specifiche di viaggio possono essere personalizzate in base alle esigenze del cliente.

Configurazione raccomandata del computer:

Il nucleo della Vision Measuring Machine è costituito dal sistema di controllo e dal software di misurazione, e il sistema informatico è il vettore centrale di tutte le operazioni, che richiede una elevata stabilità e compatibilità.Configurare computer ad alte prestazioni Optiplex desktop e WIN 10/11 autentico sistema operativo autorizzato per risolvere le vostre preoccupazioni.

Introduzione al software:

Il software iMeasuring è un software di misurazione multisensore professionale che, unito ai dieci anni di esperienza degli sviluppatori nel settore della misurazione e della ricerca software.Il principio di progettazione è il funzionamento amichevole, potente funzione, alta precisione e stabilità, semplice manutenzione.
● Ottima progettazione dell'architettura del software e completamente orientata agli oggetti, per garantire la stabilità e l'affidabilità del software.
● Supporto con più lingue, non è necessario installare il language pack e cambiare il software che è conveniente per i clienti locali.
● Software di analisi statistica SPC professionale collegato a un software di misurazione, per realizzare che i dati potrebbero essere esportati automaticamente nel database SPC senza operare manualmente.
● Lo stesso modello di software sarà permanentemente gratuito da aggiornare, può aiutare a ridurre altri problemi per il cliente.
● Con un potente algoritmo di rilevamento dei bordi, che può aiutare a ottenere il bordo dell'ombra o dell'immagine scura e garantire un'elevata precisione.
● Il software è in grado di riconoscere e misurare automaticamente linee, cerchi, archi e altri elementi.
● Si basa su elementi diversi e fornisce funzione di costruzione multi-elemento come traduzione, rotazione, estrazione, combinazioni, parallelo, verticale, specchiatura, simmetria, intersezione,tangente, ecc.
● Il software ha la funzione di impostazione del punto di rottura, può essere commutato in modo intelligente tra misurazione manuale e misurazione automatica.

Applicazione industriale:

Macchina di misurazione ottica OMM, nota anche come macchina di misurazione visiva e macchina di misurazione senza contatto, macchina di misurazione bidimensionale, macchina di misurazione 2.5 dimensionale,con l'aggiornamento dell'industria industriale moderna ad alta precisione e della micro-produzione, adotta il metodo di misurazione dell'immagine ottica senza contatto per una misurazione rapida e precisa.

Le macchine di misurazione ottica sono adatte a tutti i campi di applicazione per la misurazione delle coordinate e sono ampiamente utilizzate in macchine, elettronica, strumenti, hardware,materie plastiche e altre industrie. quali: stampi, viti, metalli, accessori, gomma, schede PCB, molle, hardware, elettronica, plastica, aviazione, aerospaziale, ecc., supera le carenze delle tradizionali pinze vernier,micrometri, e Profile projectors, che è una macchina di misurazione ad alta precisione, alta efficienza e alta affidabilità che integra tecnologie ottiche, meccaniche, elettroniche e di elaborazione delle immagini.

L'oggetto da misurare viene ingrandito dal sistema di ingrandimento ottico.il contorno e la forma della superficie, dimensioni, angolo e posizione di varie parti complesse e precise possono essere rilevati automaticamente.I dati di misura possono essere importati in AUTOCAD per diventare un disegno completo di ingegneria, e documenti in DXF, IGS e altri formati possono essere generati, e possono anche essere importati in WORD, EXCEL e software di analisi statistica SPC per generare CPK e vari rapporti statistici.
