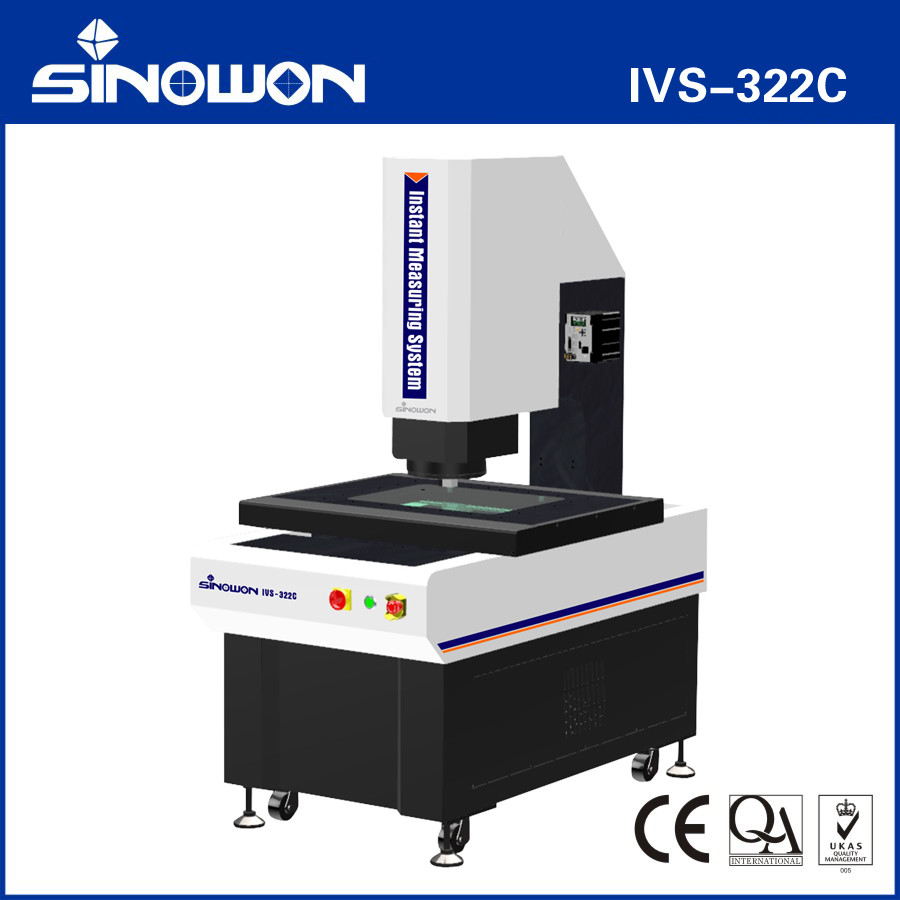

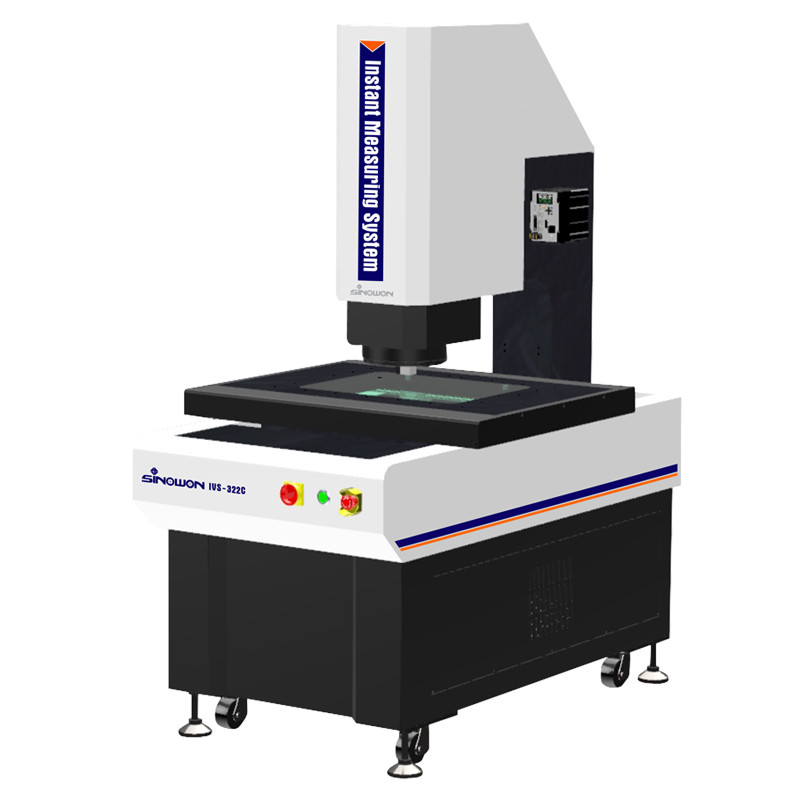

Sistema di misurazione a visione istantanea a sbalzo IVS-322C

Introduzione al prodotto:

La serie IVS è una macchina di misurazione a visione istantanea completamente automatica a sbalzo con sistema di lenti a doppia ingrandimento sviluppata per la misurazione GD&T con controllo motorizzato automatico a tre assi. È dotata di messa a fuoco automatica, controllo automatico dell'illuminazione e movimento automatico della configurazione hardware e software per rendere la misurazione delle dimensioni lineari e geometriche rapida e accurata.

Caratteristiche del prodotto:Dotata di una fotocamera da 20 milioni di pixel e di un doppio obiettivo telecentrico con doppio ingrandimento, la qualità dell'immagine è eccellente;

• Il design ad alta telecentricità inferiore a 0,02° garantisce la precisione di misurazione per prodotti con significative differenze di altezza;
• La bassa distorsione TV inferiore allo 0,01% e l'uniformità della distorsione sull'intera immagine garantiscono l'accuratezza della ripetibilità dinamica della misurazione;
• Il design a doppio ingrandimento consente una misurazione efficiente con un ampio campo visivo e una misurazione ad alta precisione con un alto ingrandimento, soddisfacendo le doppie esigenze dei clienti di efficienza e accuratezza;
• Il controllo di precisione completamente automatico CNC a tre assi XYZ garantisce un posizionamento accurato;

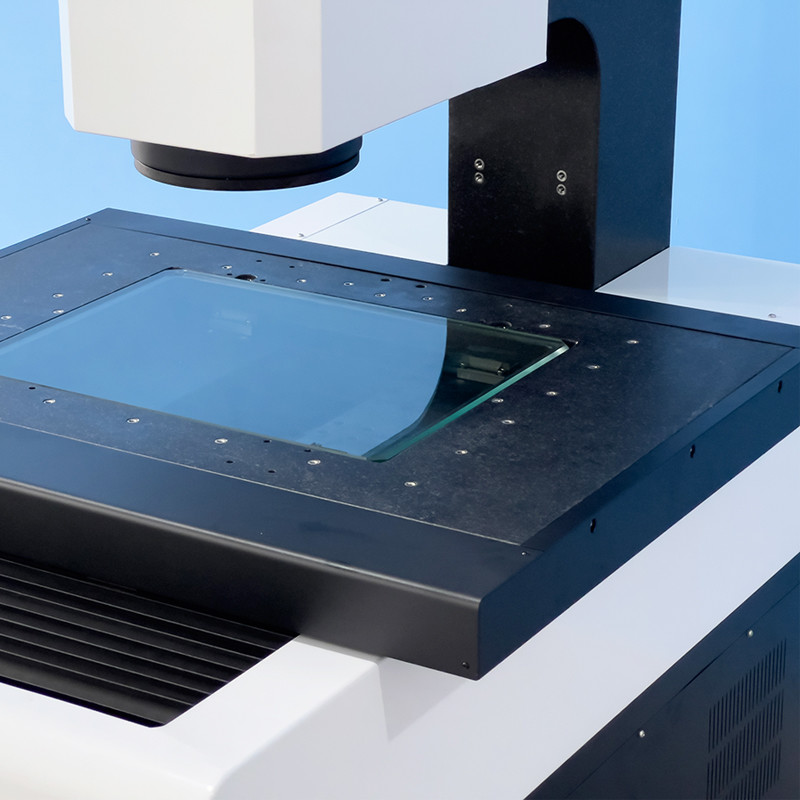

• L'uso di una base e di una colonna in marmo indiano offre una buona stabilità;
• Guide lineari di precisione, viti a sfere rettificate, servomotori CA, ecc., garantiscono l'accuratezza e la stabilità del sistema di movimento;
• La scala lineare ad alta precisione da 0,5μm garantisce la precisione di posizionamento e misurazione del sistema;

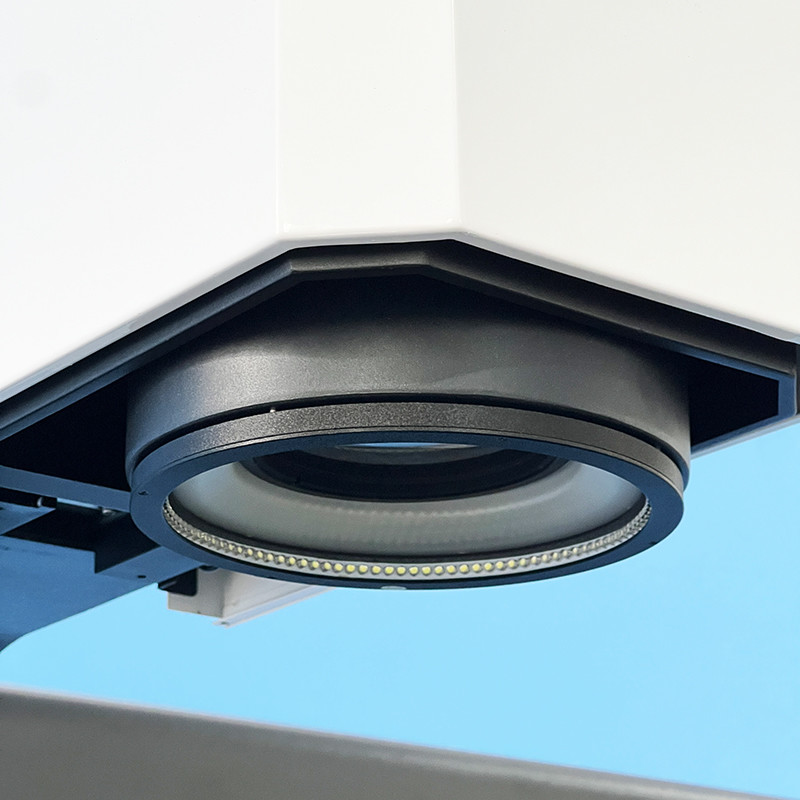

• Dotato di varie sorgenti luminose e di una funzione di sollevamento intelligente per adattarsi a vari scenari di misurazione;
• Il potente e facile da usare software di misurazione Geomea migliora il controllo qualità;
• È possibile impostare programmi di misurazione automatica per completare in modo efficiente e rapido le misurazioni in batch;
• I sensori a luce bianca senza contatto opzionali possono essere utilizzati per misurare spessore, planarità, ecc.
• Applicazione:

Può essere applicato alla misurazione di precisione di oggetti di grandi dimensioni

• Industria 3C: schermi di telefoni cellulari, custodie per telefoni cellulari
• Industria elettronica: schede PCB
• Nuova energia: batterie al litio
• Industria automobilistica: parti di precisione
