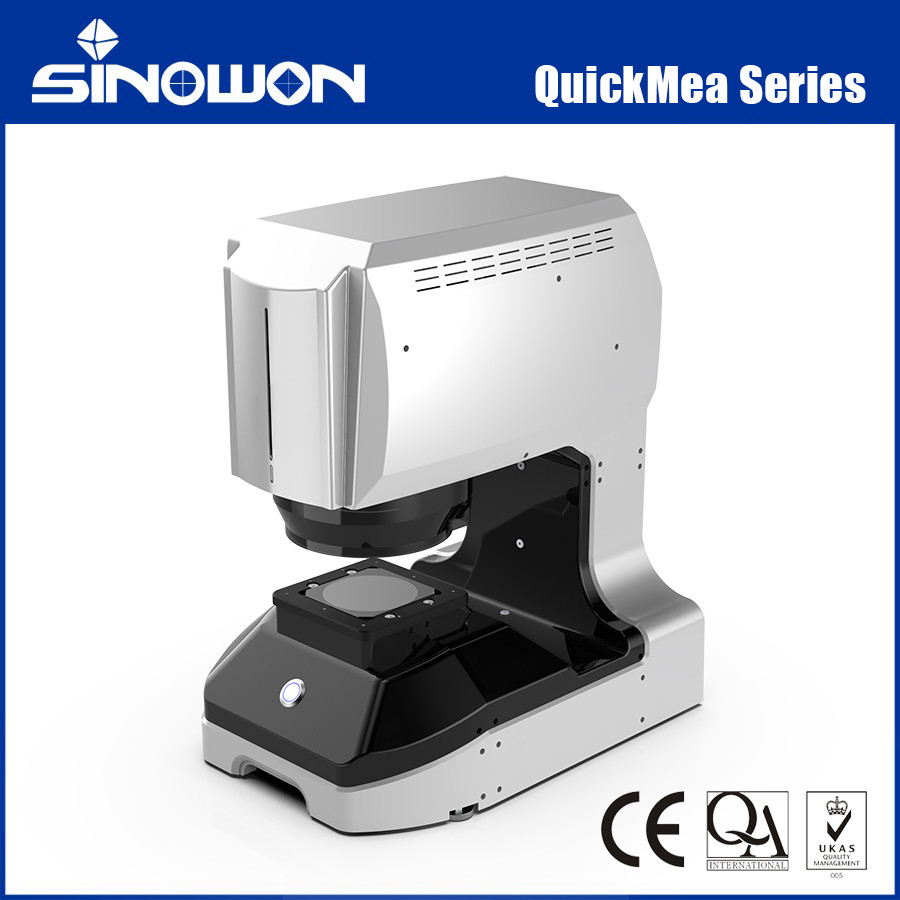

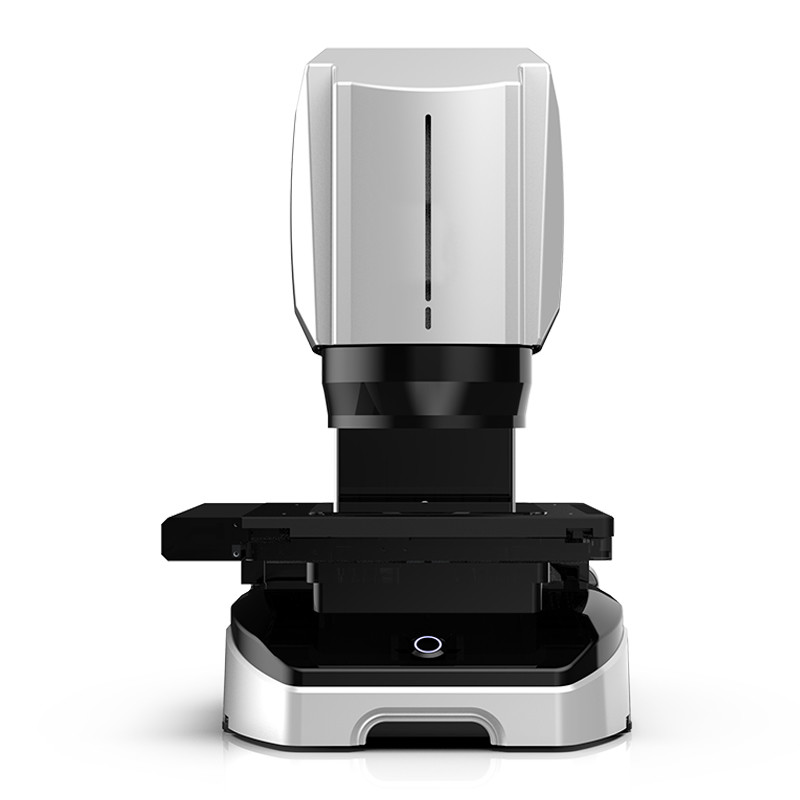

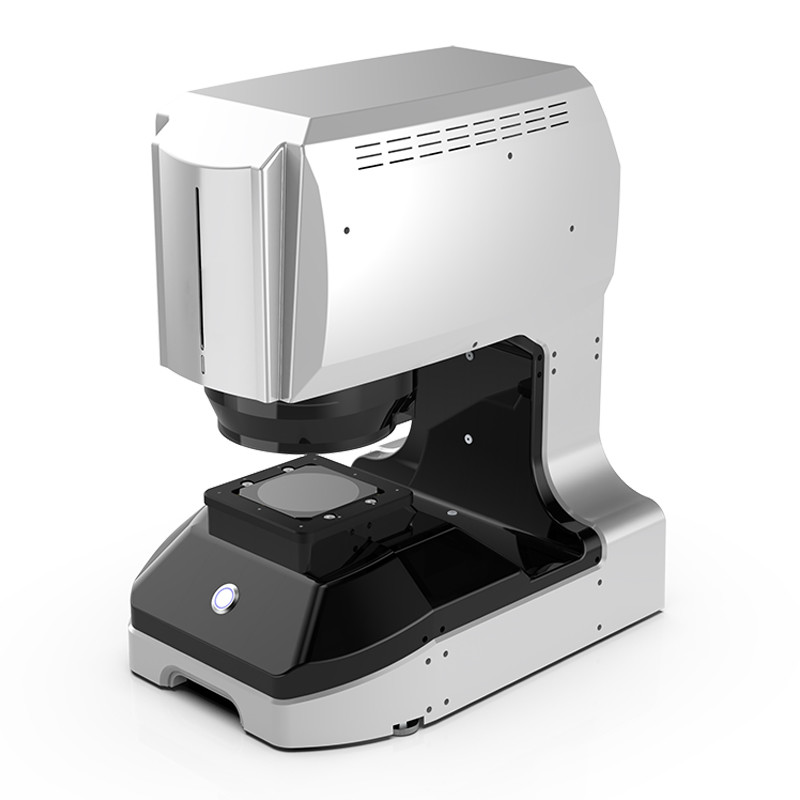

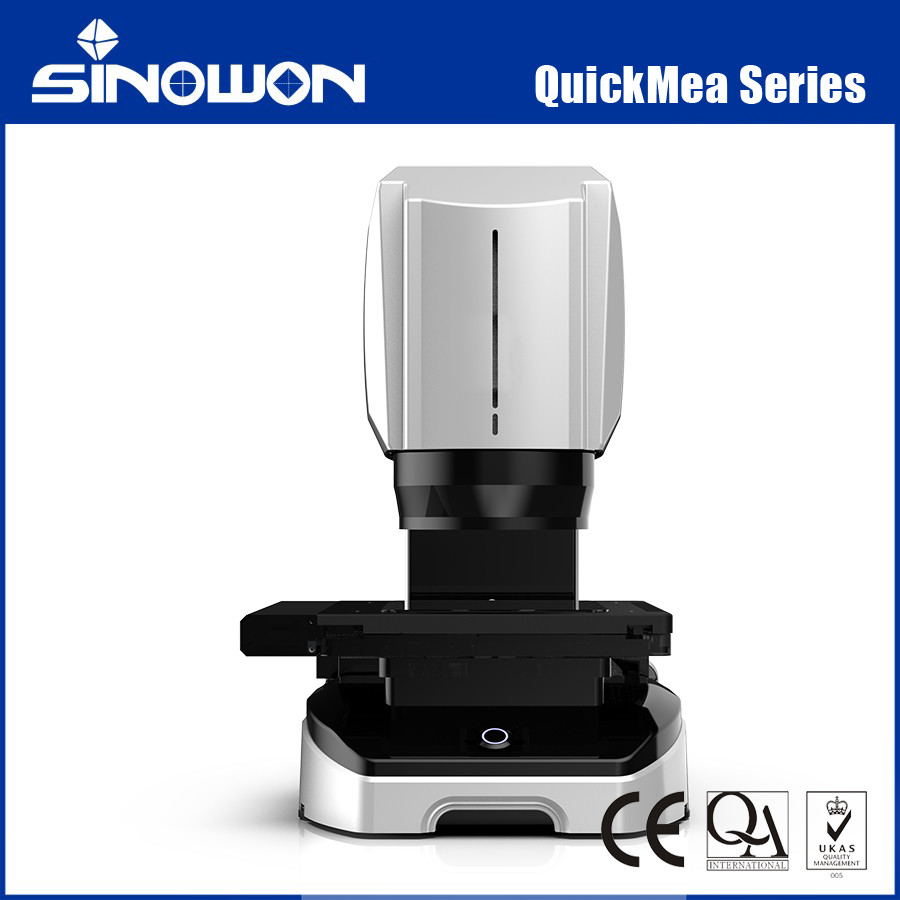

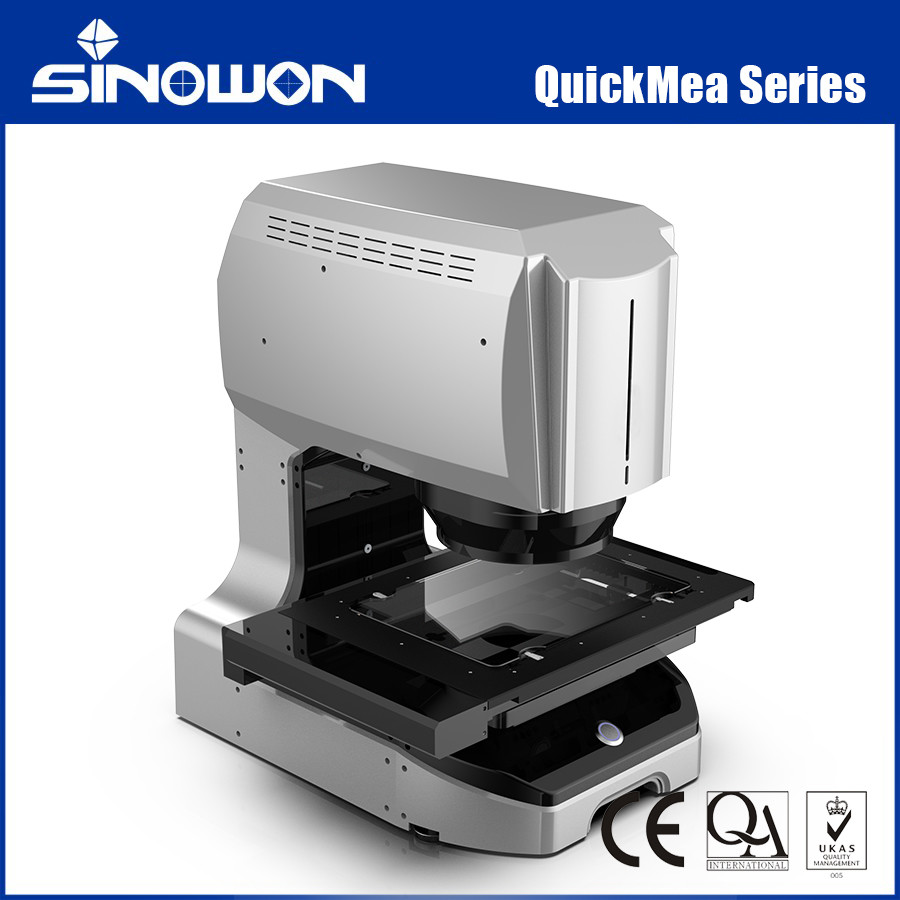

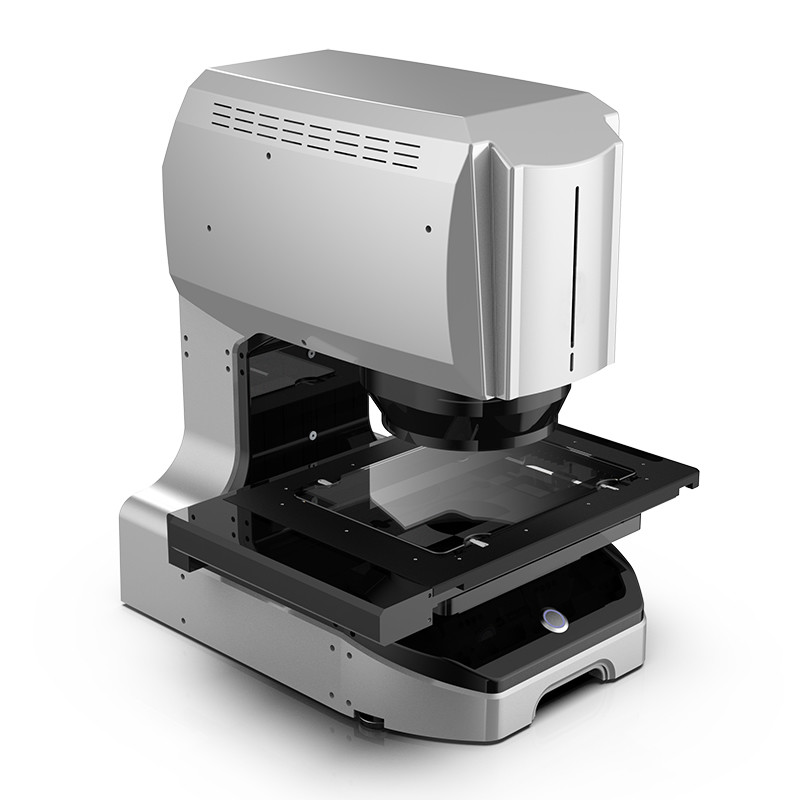

Sistema di visione istantanea QuickMeaSerie
Caratteristiche del prodottoc:
Sistema di misurazione istantanea sul banco di prova
● La struttura del tavolo è compatta e facile da maneggiare.
● Misurazione a un pulsante, può anche essere abbinata al segnale IO per ottenere una misurazione automatica.
● La relazione può essere caricata automaticamente nel sistema di gestione dei dati.
Misurazione di alta precisione sotto la luce della superficie
● Dotato di lente telecentrica a doppia ingrandimento e due telecamere da 20MP, luce di superficie multiangolare automatica e luce di superficie coassiale opzionale.
● Con il potente algoritmo di calcolo del bordo dell'IA indipendente, può facilmente realizzare una ricerca precisa del bordo sulla superficie e filtrare le aree non valide per il disordine di confine.
● La ripetibilità di misura della luce di superficie può anche raggiungere un livello simile a quello della luce di fondo.
Misurazione rapida e facile utilizzo
● Non è necessario posizionare i campioni per la misurazione, i campioni possono essere posizionati in qualsiasi posizione.
●Può misurare 100 dimensioni, 512 caratteristiche in un secondo, riducendo notevolmente il tempo di misurazione.
●L'interfaccia di funzionamento del software è semplice e facile da comprendere, e il programma di misurazione e l'impostazione dei parametri possono essere facilmente scritti.
●Con la messa a fuoco automatica, eliminare gli errori causati dalle lunghezze focali.
●Posizionamento automatico e funzione di misurazione automatica, qualsiasi operazione può ottenere risultati di misurazione stabili con un solo pulsante.
Comodo|Un pulsante per misurare
Una potente combinazione di hardware.Misurazioni di alta precisione
Dotato di doppia lente telecentrica a doppia ingrandimento a bassa aberrazione e due telecamere da 20MP, luce di superficie multiangolare automatica e luce di superficie coassiale opzionale.Con il potente algoritmo indipendente di calcolo del bordo dell'IA, può facilmente realizzare la ricerca di bordi precisi sulla superficie e filtrare le aree non valide per il disordine di confine.La ripetibilità di misura della luce di superficie può anche raggiungere un livello simile a quello della luce di fondo.
Doppia lente telecentrica a doppia ingrandimento a bassa aberrazione
La progettazione della lente telecentrica riduce le aberrazioni ottiche, rendendo l'immagine più realistica e precisa, il che è particolarmente importante per le applicazioni che richiedono misure di alta precisione.in cui il pezzo può essere posizionato in modo casuale per ottenere risultati di misura accurati.
Dispositivi per la messa a fuoco ottica automatica
Dotato di doppia lente ottica telecentrica, può focalizzare automaticamente in base alla posizione di misurazione, riducendo il tempo di regolazione del personale.
Nuova immagine su schermo di grande formatoe, mpixel di minerale per dimensione unitaria per una maggiore precisione
Maggiore precisione di imaging rispetto alle lenti tradizionali.
CDD ad alta precisione da 20 MP
Utilizzando una fotocamera in bianco e nero da 120 megapixel, il numero di pixel è stato raddoppiato rispetto ai modelli tradizionali,e i piccoli bordi che erano difficili da osservare in passato possono anche essere osservati. Con misurazione mobile, commutazione del campo di vista, il sistema può ottenere una misurazione ad alta precisione e ampio campo, migliorando al contempo la precisione e riducendo il tempo di misurazione.
Sistema ottico commutabile a doppio campo visivo
Raggiungere un ampio campo visivo e una misurazione simultanea di alta precisione, più veloce e più intelligente.
Sotto-elaborazione di immagini a pixel
Dividi 1 pixel in 100 parti uguali per rilevare i bordi e calcolare.
Eliminazione automatica delle anomalie
Rimuovere automaticamente le anomalie quando i bordi estratti presentano sbavature o difetti
Fonte luminosa regolabile
Il software è dotato di funzione di regolazione automatica della luce.Attraverso il sensore di luminosità integrato per diverse fonti luminose ambientali, il sistema può adattarsi automaticamente alle migliori condizioni di illuminazione.
Sistema di illuminazione esteso
Equipaggiato con sistemi di illuminazione ottica variabile multipli, il supporto di luce superficiale è alzato e abbassato, adatto per una vasta gamma di quantità di campo di misura.
Nuovo software sviluppato in proprio
Il software Quickmea, il software professionale di misurazione della visione, è sviluppato da Sinowon in modo indipendente, con diritti di proprietà intellettuale indipendenti.Il software Quickmea è dotato di un'interfaccia utente amichevole, funzionalità potente e pratica. È conveniente per funzionare rapidamente. Inoltre, può essere personalizzato in base alle esigenze dell'utente, in modo da migliorare l'efficienza del lavoro in modo più efficace.
Funzione Introduzione
| Strumenti veloci |
Sistema di coordinate (posizionamento, linea-punto, linea-linea), base (punto, linea, cerchio, arco), angolo (linea-linea),
Distanza (linea-linea, punto-linea, punto-punto, cerchio-cerchio, linea-cerchio, punto-cerchio)
|
| Strumenti ausiliari |
Punti (punti medi, intersezioni), bordi combinati (linee, cerchi), linee (linee centrali, linee perpendicolari, linee parallele, linee tangenti, linee che passano attraverso i punti, linee rette approssimative) ,Circoli (circoli intermedi, circoli costruiti ai punti medi, circoli ausiliari, circoli tangenti, endocircoli) |
| Tolleranze geometriche |
Tolleranza di forma (verità rettilinea, verità rotonda, contorno, piattezza), Tolleranza di orientamento (verità rettilinea, parallelismo) Tolleranza di posizione (posizione di punto, concentricità, simmetria) |
| Applicazioni speciali |
Punto massimo, punto minimo ( rettangolo, cerchio, arco), linea (linea di picco), cerchio (cerchio di picco, arco di picco), distanza di passo (direzione diretta, direzione circonferenziale), angolo di passo (direzione lineare,Direzione circonferenziale), angolo R, superficie C, foro, croce del cerchio, perimetro, area, vite, ingranaggi |
| Strumenti comuni |
Costruire (Distanza, Spaziatura, Angolo, Punto, Segmento di Linea, Cerchio, Arco, Ellisse, Piano, Cerchio, rettangolo, ecc.), Analizzare (Multi-strumento, Auto, Perpendicolare, Composizione del punto medio, Cerchio del punto medio,Intersezione, equalizzatore, circolo di disegno del raggio, circolo tangente a due linee, parallelo, tangente, circolo tangente esterno a circolo tangente interno, portata minima, triangolo tangente ai cilindri, modalità 3D),Strumento (punto manuale), punto di messa a fuoco, casella rotonda per prendere punti, casella quadrata per prendere punti, scansione di linea, scansione di arco, scansione di cerchio, punti specificati, scansione di ellisse, scansione di rettangolo, scansione di cerchio, scansione di cerchio di contorno,scansione di contorno chiusoSistema di coordinate (complemento del piano, complemento dell'asse, impostazioni del sistema di coordinate, callout, direzione XYZ, piano di lavoro) |
Specificità:
| Modello |
QuickMea100 |
QuickMea202 |
QuickMea302 |
QuickMea403 |
| Distanza di misura |
X |
φ100 |
115 mm |
215 mm |
315 mm |
| Y |
145 mm |
145 mm |
245 mm |
| Z |
75 mm |
75 mm |
75 mm |
75 mm |
| VdP |
Modalità ad alta precisione |
20.5*13,5 mm |
135*155 mm |
235*155 mm |
335*255 mm |
| Modalità di campo ampio |
φ100 mm |
200*200 mm |
300*200 mm |
400*300 mm |
| Ripetibilità |
Modalità ad alta precisione |
Senza tavolo in movimento |
00,4 μm |
| Con il tavolo in movimento |
|
1.2 μm |
1.2 μm |
1.2 μm |
| Modalità di campo ampio |
Senza tavolo in movimento |
00,8 μm |
| Con il tavolo in movimento |
|
10,8 μm |
10,8 μm |
10,8 μm |
| Risoluzione della schermata |
0.1 μm |
| Accuratezza |
Alta precisione |
Non vincolante*1 |
± 1,5 μm |
| Con legame*2 |
|
±2+L/200μm |
±2+L/200μm |
±2+L/200μm |
| Largo campo |
Non vincolante*1 |
± 2,5 μm |
| Con legame*2 |
|
±4+L/200μm |
±4+L/200μm |
±4+L/200μm |
| Fotocamera |
" 20MP CCD * 2 |
| Lenti |
Lenti telecentriche a doppio ingrandimento |
| Sistemi di illuminazione |
Luce di fondo |
Luce di fondo parallela verde |
| Luce di superficie |
Luce bianca elevabile a quattro anelli (motore) |
| Luce di fondo |
Luce verde circonferenziale direzionale (motore) |
| Luce coassiale |
Opzionale |
| Specificativi della tavola rotante orizzontale (facoltativo) |
Angolo di rotazione |
Risoluzione 0,02°, gamma 360° |
| Velocità di rotazione |
0.2-2r/sec |
| Diametro massimo misurabile |
Φ60 mm |
| Capacità |
5 kg |
| Software di misura |
Software QuickMea CAD++ |
| Fornitore di energia |
220V±10%,50Hz |
| Ambiente di lavoro |
Temperatura: 20±2°C, umidità: 30-80%, vibrazione: < 0,002g,15HZ |
| Dimensione (L*W*H) mm |
565*435*635 mm |
586*435*635 mm |
586*505*635 mm |
695*635*650 mm |
