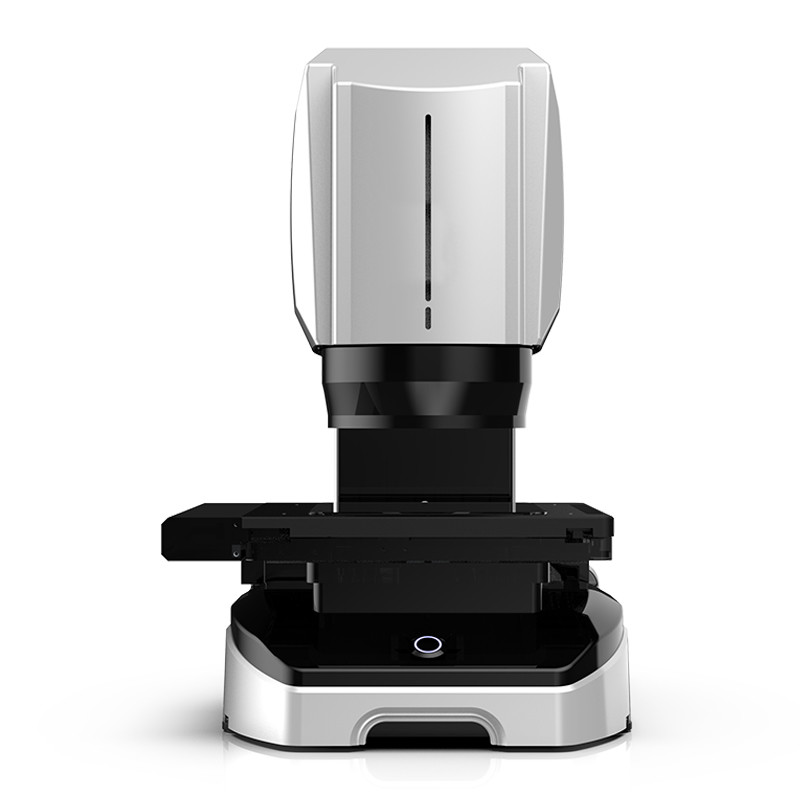

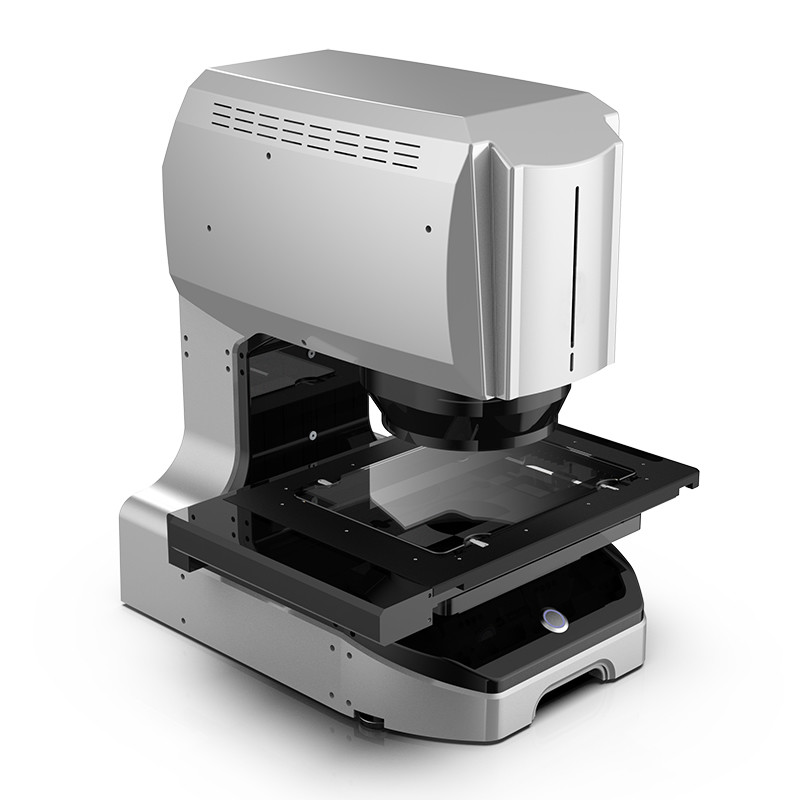

Instant Vision System QuickMea Serie

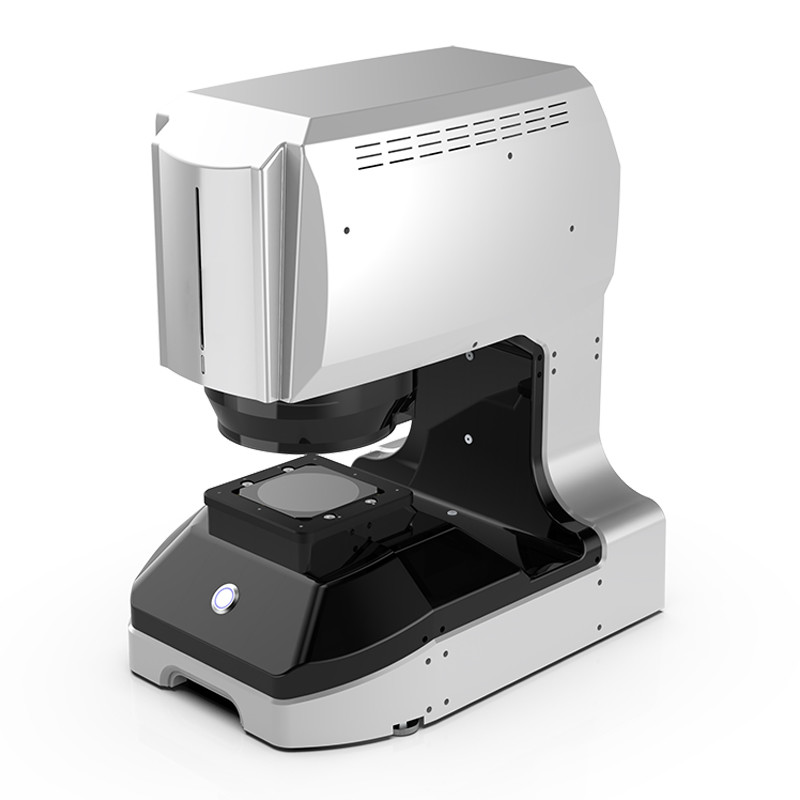

Caratteristiche del prodotto:Sistema di misurazione istantanea da banco
● Struttura da tavolo, dimensioni compatte, facile da maneggiare.
● Misurazione con un solo pulsante, può anche essere abbinato al segnale IO per ottenere la misurazione automatica.
● Il rapporto può essere caricato automaticamente nel sistema di gestione dei dati.
Misurazione ad alta precisione sotto la luce superficiale
● Dotato di lente telecentrica a doppio ingrandimento e due telecamere da 20 MP, luce superficiale multi-angolo automatica e luce superficiale coassiale opzionale.
● Con l'algoritmo di calcolo dei bordi AI indipendente e potente, può facilmente realizzare una precisa ricerca dei bordi sulla superficie e filtrare le aree non valide per l'ingombro dei bordi.
● La ripetibilità della misurazione della luce superficiale può anche raggiungere un livello simile a quello della luce dal basso.
Misurazione rapida e facile da usare
● Non è necessario posizionare i campioni per la misurazione, i campioni possono essere posizionati in qualsiasi posizione.
●
Funzione di posizionamento automatico e misurazione automatica, chiunque operi può ottenere risultati di misurazione stabili con un solo pulsante.●
Funzione di posizionamento automatico e misurazione automatica, chiunque operi può ottenere risultati di misurazione stabili con un solo pulsante.●
Funzione di posizionamento automatico e misurazione automatica, chiunque operi può ottenere risultati di misurazione stabili con un solo pulsante.●
Funzione di posizionamento automatico e misurazione automatica, chiunque operi può ottenere risultati di misurazione stabili con un solo pulsante.Conveniente
| Un pulsante per la misurazionePotente combinazione hardware |
Misurazione ad alta precisioneDotato di lente doppia telecentrica a doppio ingrandimento a bassa aberrazione e due telecamere da 20 MP, luce superficiale multi-angolo automatica e luce superficiale coassiale opzionale. Con l'algoritmo di calcolo dei bordi AI indipendente e potente, può facilmente realizzare una precisa ricerca dei bordi sulla superficie e filtrare le aree non valide per l'ingombro dei bordi. La ripetibilità della misurazione della luce superficiale può anche raggiungere un livello simile a quello della luce dal basso.
Lente doppia telecentrica a doppio ingrandimento a bassa aberrazione
Il design della lente telecentrica riduce le aberrazioni ottiche, rendendo l'immagine più realistica e accurata, il che è particolarmente importante per le applicazioni che richiedono misurazioni di alta precisione, dove il pezzo può essere posizionato in modo casuale per ottenere risultati di misurazione accurati.
Messa a fuoco ottica automatica
Dotato di doppia lente ottica telecentrica, può mettere a fuoco automaticamente in base alla posizione di misurazione, riducendo i tempi di regolazione del personale.
Nuova immagine su schermo di grandi dimensioni
e, more pixel per unità di dimensione per una maggiore precisioneMaggiore precisione di imaging rispetto alle lenti tradizionali.
CCD ad alta precisione da 20 MP
Utilizzando una telecamera in bianco e nero da 1’’20 megapixel, il numero di pixel è stato aumentato a due volte quello dei modelli tradizionali e possono essere osservati anche i bordi minuscoli che in passato erano difficili da osservare. Con la misurazione mobile, la commutazione del campo visivo, il sistema può ottenere misurazioni ad alta precisione e ampio campo, migliorando al contempo la precisione e riducendo i tempi di misurazione.
Sistema ottico commutabile a doppio campo visivo
Ottieni un ampio campo visivo e una misurazione simultanea ad alta precisione, più veloce e intelligente.
Sub-
elaborazione delle immagini a pixelDividi 1 pixel in 100 parti uguali per il rilevamento dei bordi e il calcolo.
Rimozione automatica delle anomalie
Rimuovi automaticamente le anomalie quando i bordi estratti presentano bave o difetti
Sorgente luminosa regolabile
Imposta più unità di illuminazione in una con luce superficiale multi-angolo sollevabile. Il software è dotato di funzione di regolazione automatica della luce. Attraverso il sensore di luminosità integrato per diverse sorgenti di luce ambientale, il sistema può regolarsi automaticamente alle migliori condizioni di illuminazione.
Ampio sistema di illuminazione
Dotato di più sistemi di illuminazione ottica variabile, il supporto della luce superficiale è sollevato e abbassato, adatto per un'ampia gamma di quantità di campo di misurazione.
Nuovo software auto-sviluppato
Il software Quickmea, il software di misurazione della visione professionale, è sviluppato da Sinowon in modo indipendente, con diritti di proprietà intellettuale indipendenti. Il software Quickmea è dotato di un'interfaccia utente intuitiva, funzioni potenti e pratiche. È comodo da utilizzare rapidamente. Inoltre, può essere personalizzato in base alle esigenze dell'utente, in modo da migliorare l'efficienza del lavoro in modo più efficace.
Introduzione alla funzione
Strumenti rapidi
| Sistema di coordinate (posizionamento, punto-linea, linea-linea), base (punto, linea, cerchio, arco), angolo (linea-linea) , |
Distanza (linea-linea, punto-linea, punto-punto, cerchio-cerchio, cerchio-linea, cerchio-punto)
Strumenti ausiliari
|
| Punti (punti medi, intersezioni), bordi combinati (linee, cerchi), linee (linee centrali, linee perpendicolari, linee parallele, linee tangenti, linee passanti per punti, linee rette approssimative) , Cerchi (cerchi intermedi, cerchi costruiti in corrispondenza dei punti medi, cerchi ausiliari, cerchi tangenti, endocircoli) |
Tolleranze geometriche |
| Tolleranza di forma (vera rettilineità, vera rotondità, contorno, planarità), Tolleranza di orientamento (rettilineità, parallelismo) Tolleranza di posizione (posizione del punto, concentricità, simmetria) |
Applicazioni speciali |
| Punto massimo, Punto minimo (rettangolo, cerchio, arco), Linea (linea di picco), Cerchio (cerchio di picco, arco di picco), Distanza passo (direzione diretta, direzione circonferenziale) ,Angolo passo (direzione lineare, direzione circonferenziale), R-Angolo, C-Superficie, Foro, Croce di cerchio, Perimetro, Area, Vite, Ingranaggio |
Strumenti comuni |
| Costruisci (Distanza, Spaziatura, Angolo, Punto, Segmento di linea, Cerchio, Arco, Ellisse, Piano, Cerchio, Rettangolo, ecc.), Analizza (Multi-strumento, Auto, Perpendicolare, Composizione punto medio, Cerchio punto medio, Intersezione, Equalizzatore, Cerchio di disegno del raggio, Cerchio tangente a due linee, Parallelo, Tangente, Cerchio tangente esterno al cerchio tangente interno, Ambito minimo, Triangolo tangente ai cilindri, Modalità 3D), Strumento (Punto manuale, punto di messa a fuoco, scatola rotonda per prendere punti, scatola quadrata per prendere punti, scansione lineare, scansione ad arco, scansione circolare, punti specificati, scansione ellittica, scansione rettangolare, scansione circolare, scansione del contorno del cerchio, scansione del contorno chiuso, scansione dell'elemento a forma chiusa, scansione dell'elemento a forma aperta) , Sistema di coordinate (complemento piano, complemento asse, impostazioni del sistema di coordinate, didascalia, direzione XYZ, piano di lavoro) |
Specifiche: |
Modello
| QuickMea100 |
QuickMea |
403QuickMea |
403QuickMea |
403Campo di misura |
| X |
φ100 |
115mm |
215mm |
315mm |
Y |
| 145mm |
245mm |
245mm |
Z |
| 75mm |
FOV |
FOV |
FOV |
FOV |
| Modalità ad alta precisione |
Senza spostamento del tavolo |
135*155mm |
235*155mm |
335*255mm |
Modalità a campo largo |
| Senza spostamento del tavolo |
200*200mm |
300*200mm |
400*300mm |
Ripetibilità |
| Modalità ad alta precisione |
Senza spostamento del tavolo |
0,8μm |
Con spostamento del tavolo |
| 1,8μm |
|
Modalità a campo largo |
Modalità a campo largo |
Modalità a campo largo |
| Senza spostamento del tavolo |
0,8μm |
Con spostamento del tavolo |
| 1,8μm |
|
Risoluzione del display |
Risoluzione del display |
Risoluzione del display |
| 0,1μm |
Precisione |
| Alta precisione |
Senza vincolo |
*1±2,5μm |
Con vincolo |
| *2±4+L/200μm |
|
Campo largo |
Campo largo |
Campo largo |
| Senza vincolo |
*1±2,5μm |
Con vincolo |
| *2±4+L/200μm |
|
Telecamera |
Telecamera |
Telecamera |
| 1" 20MP CCD * 2 |
Obiettivo |
| Obiettivo telecentrico a doppio ingrandimento |
Sistemi di illuminazione |
| Luce dal basso |
Luce verde direzionale circonferenziale (motorizzata) |
Luce superficiale |
| Luce bianca sollevabile a quattro anelli (motorizzata) |
Luce dal basso |
| Luce verde direzionale circonferenziale (motorizzata) |
Luce coassiale |
| Opzionale |
Specifiche del tavolo rotante orizzontale (opzionale) |
| Angolo di rotazione |
Risoluzione 0,02°, intervallo 360° |
Velocità di rotazione |
| 0,2-2 giri/sec |
Diametro massimo misurabile |
| Φ60mm |
Capacità |
| 5 Kg |
Software di misurazione |
| Software QuickMea CAD++ |
Alimentazione |
| 220V±10%,50Hz |
Ambiente di lavoro |
| Temperatura: 20±2℃, Umidità: 30-80%, Vibrazioni: ＜0,002 g, 15 Hz |
Dimensione (L*P*A) mm |
| 565*435*635mm |
586*435*635mm |
586*505*635mm |
695*635*650mm |
|
