Macchina di prova del rivestimento a fessura di precisione ST-5000G

1 set
MOQ
Can be discussed
prezzo
Macchina di prova del rivestimento a fessura di precisione ST-5000G
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Piattazza del substrato: < 10 u
Larghezza del rivestimento: 450 mm
Idratabilità del substrato: < 15°;
Temperatura del substrato: 23±2℃
Metodo di filmatura: Rivestimento a fessura
Viscosità: 300nm~10um (film secco)
Omogeneità di formazione della pellicola: 5% ≤ in pellicola, 5% ≤ tra pellicole
Evidenziare:

Macchina per la prova del rivestimento

,

Macchine per la prova del rivestimento a fessura di precisione

,

Macchine per la prova del rivestimento a fessura di precisione
Informazioni di base
Luogo di origine: DONGGUAN, CINA
Marca: SQP
Certificazione: CE/ROHS
Numero di modello: ST-5000G
Documento: D4 Sinowon ST-5000G Precisi...a1.pdf
Termini di pagamento e spedizione
Imballaggi particolari: Compensato
Tempi di consegna: 30 GIORNI LAVORATIVI
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 50 set/mese
Descrizione di prodotto

ST-5000G Macchina di collaudo per rivestimento a fessura di precisione

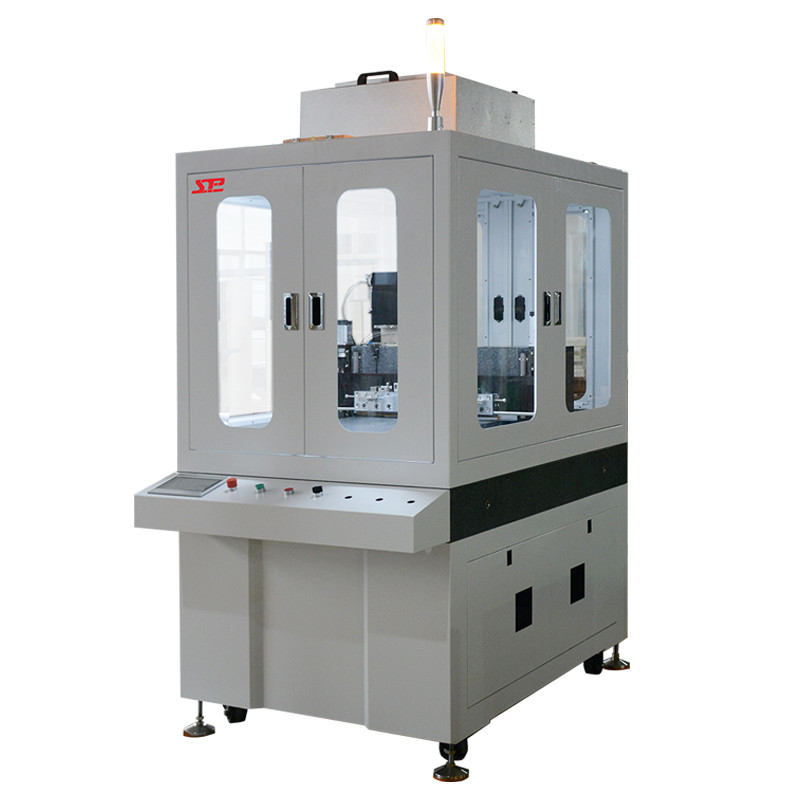

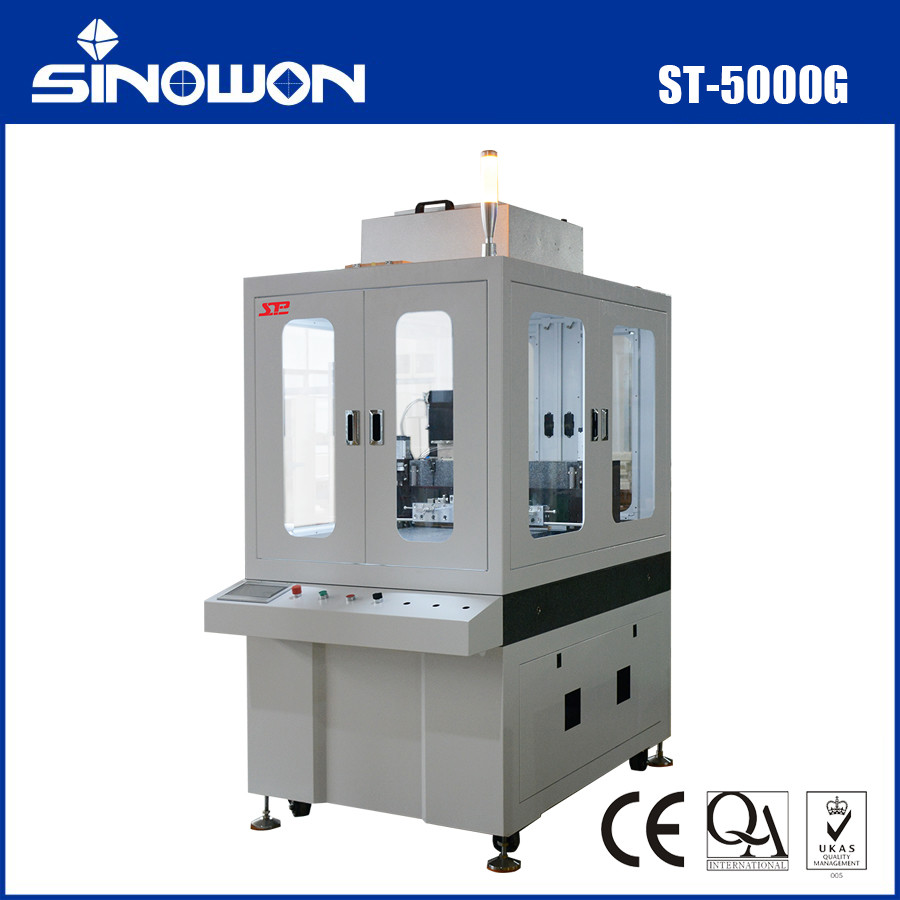

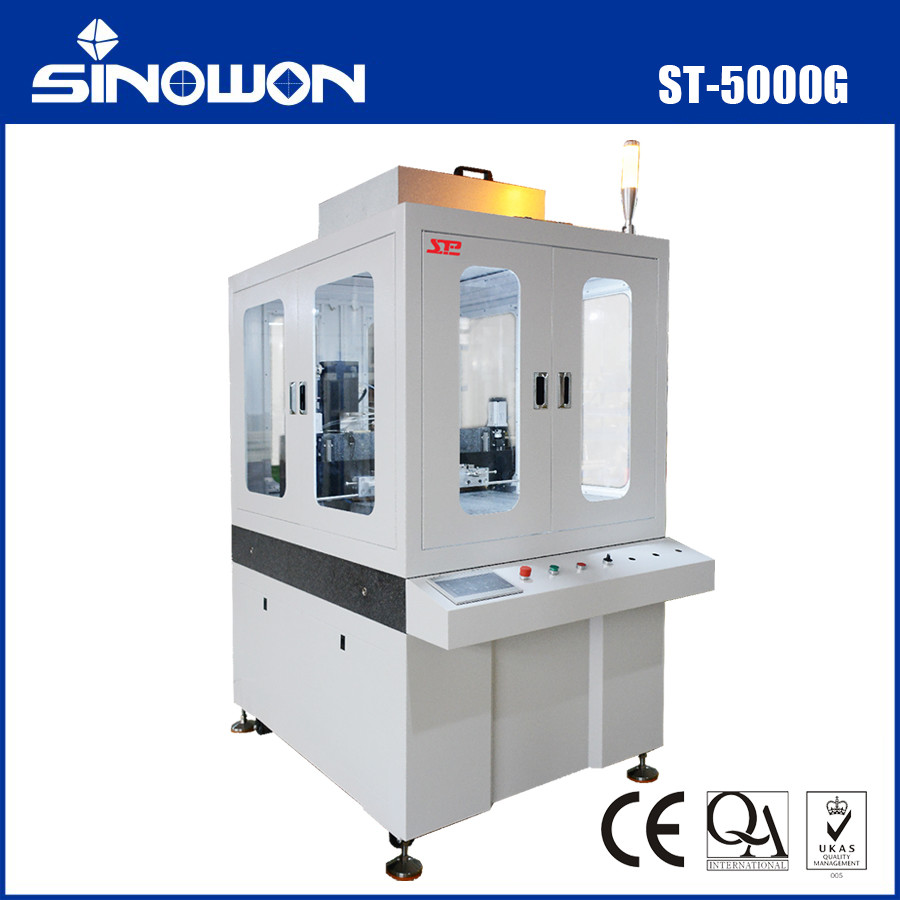

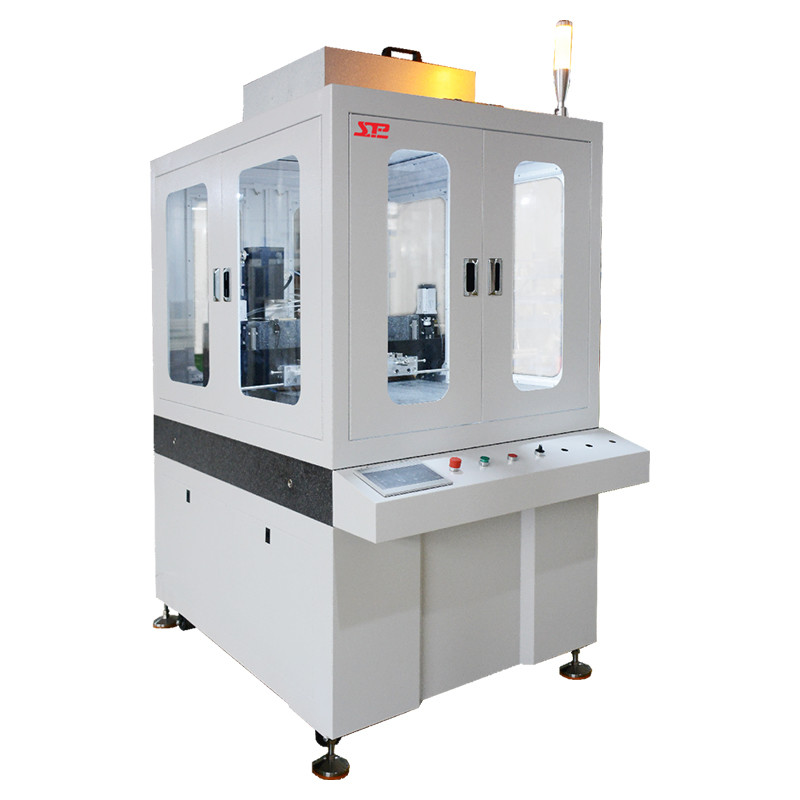

Macchina di prova del rivestimento a fessura di precisione ST-5000G 0​


ProdottoIntroduzione:
La macchina sperimentale di rivestimento di precisione ST-5000G è un nuovo tipo di macchina sperimentale di rivestimento ad alta precisione, alta affidabilità e alta stabilità. Le caratteristiche dell'apparecchiatura sono: con la pompa di incollaggio ad alta precisione e la filiera a fessura ad alta precisione di produzione e sviluppo propri, il liquido viene rivestito uniformemente sul substrato rigido per preparare un rivestimento sottile di ampia area con elevata uniformità dello spessore del film.


Specifiche e composizione dell'apparecchiatura:

Parametri del dispositivo:

Substrati applicabili:

(1) Dimensione del substrato 500 mm * 500 mm
(2) Planarità del substrato ＜10u
(3) Bagnabilità del substrato ＜15°
(4) Temperatura del substrato 23±2℃



Liquidi applicabili:

(1) tipo Isopropanolo, DMF, DMSO e altri solventi organici o altri solventi misti
(2) viscosità 1~70CPS
(3) Contenuto di solidi 7%~50%



Prestazioni del processo dell'apparecchiatura:

(1) Metodo di formazione del film Rivestimento a fessura
(2) viscosità 300nm~10um (film secco)
(3) Omogeneità di formazione del film 5% ≤ in-film, 5% ≤ tra i film



Filiera di rivestimento:

Numero Progetto Parametri tecnici Osservazione
1 Materiale SUS630
2 Larghezza rivestita 450 mm
3 Planarità/rettilineità ≤3um
4 Rugosità del lume Ra≤0,025
5 Fessure Tipo di guarnizione, uniformità dello spessore della guarnizione ≤±2um
6 Intervallo di regolazione della fessura ≤±10um
7 Ad eccezione dell'intervallo del bordo ≤10mm
8 Gruppo anticollisione della testa di rivestimento È 20um inferiore al labbro, il che impedisce efficacemente la collisione del labbro
9 Correzione della testa di rivestimento Viene corretto automaticamente da un sensore di spostamento lineare ad alta precisione
10 Progettazione dello scarico delle bolle La camera della filiera è di alto livello e presenta fori per vescicole di alto livello



Pompe di rivestimento:

Numero Progetto Parametri tecnici Osservazione
1 Materiale del corpo pompa SUS316L
2 Materiale dell'anello di tenuta Guarnizioni resistenti alla corrosione
3 Volume della pompa 5 ml
4 Controllo dell'azionamento Servomotore, vite a sfera
5 Risoluzione del controllo dello sputo 0,01ul/s
6 Tempo di risposta 0,01 s
7 Velocità di sputo 0~2000ul/s
8 Massima accelerazione di sputo 2000ul/s²
9 Configurazione funzionale

1) La pompa di alimentazione del liquido rilascia automaticamente la pressione dopo il rabbocco；

2) Funzione di ritardo dello scarico del liquido;

3) Funzione di aspirazione terminale;

4) Funzione di reidratazione automatica;

5) Regolazione del rivestimento multistadio;

















Componenti di movimento:

Numero Progetto Parametri tecnici
1 Numero di assi Z 2个
2 Risoluzione dell'asse Z 0,1um
3 Controllo dell'azionamento dell'asse Z Servomotore, vite di grado di rettifica, guida di scorrimento
4 Ripetibilità dell'asse Z ≤5um
5 Intervallo di velocità dell'asse Z 0~50mm/s
6 Tipo di azionamento dell'asse Y Azionamento piattaforma
7 Controllo dell'azionamento dell'asse Y Servomotore, vite di grado di rettifica, guida di scorrimento
8 Intervallo di velocità dell'asse Y 0~200mm/s
9 Precisione della superficie di movimento dell'asse Y Superiore a ±5um
10 Ripetibilità dell'asse Y ≤5um
11 Configurazione funzionale

1) L'accelerazione e la decelerazione del rivestimento possono essere impostate e regolate;

2) Spazio di rivestimento regolabile；

3) Spazio regolabile di retrazione finale;



Piattaforma di rivestimento:

Numero Progetto Parametri tecnici Osservazione
1 Materiale Granito di grado 000
2 Si adatta alle dimensioni del substrato 500*500mm
3 Planarità della superficie Livello≤±5um
4 Posizionamento del substrato Adesione sottovuoto della piattaforma
5 Allineamento del substrato Manuale
6 Prelevare e posizionare la tavoletta Manuale



Sistema di alimentazione del liquido:

Numero Progetto Parametri tecnici Osservazione
1 Materiale del tubo PFA
2 Serbatoio di alimentazione del liquido Materiale sbucciato, volume 100 ml
3 Metodo di alimentazione del liquido Il serbatoio è pressurizzato
4 Lavare il serbatoio Realizzato in acciaio inossidabile



Unità di pulizia pre-rivestimento:

Numero Progetto Parametri tecnici Osservazione
1 Metodo di pre-rivestimento Piattaforma di pre-rivestimento
2 Pulizia del labbro della filiera Manuale
3 Immergere e scaricare il serbatoio Viene utilizzato quando l'apparecchiatura è inattiva, la tubazione è pulita e i rifiuti vengono scaricati

Interfaccia uomo-macchina:

Numero

 Progetto Parametri tecnici Osservazione
1 touch screen Piattaforma di pre-rivestimento
2 Funzione di registrazione dei log Il processo di rivestimento di ogni substrato può essere visualizzato, inclusi i parametri di velocità e posizione di ogni asse del rivestitore in ogni punto temporale del processo di rivestimento
3 Autorizzazioni operative

Tre tipi di autorizzazioni operative per l'accesso.

Le azioni manuali, semiautomatiche e automatiche del dispositivo possono essere tutte gestite sull'interfaccia





Coperchio antipolvere:

Numero Progetto Parametri tecnici Osservazione
1 comporre Lega, piastra perforata, FFU, striscia di tenuta
2 ideare Trasparente può osservare le condizioni di rivestimento in tempo reale. La micro pressione positiva di spurgo FFU garantisce che l'ambiente esterno sia migliore di quello di classe 1.000 nell'ambiente esterno
3 scarico La copertura esterna è riservata con porte di scarico organiche e le dimensioni dell'interfaccia sono DN80



Configura il lista di controllo:

Configurazione principale:

Numero Nome Marca La posizione del marchio
1 PLC Siemens Germania
2 Servomotore Panasonic Cina
3 Convertitori di frequenza INVT Cina
4 HMI Tonalità Kunlun Giappone
5 Cuscinetto NSK / FAG Giappone/Germania
6 Interruttori automatici in miniatura Schneider/CHINT Francia/Cina
7 Relè Schneider Francia
8 Interruttore dell'aria Schneider/CHINT Francia/Cina



Configurazione di sicurezza del dispositivo:

1 Interruttore di emergenza Il coperchio pulito, l'interfaccia operativa, la scatola di controllo elettrico e altre posizioni sono dotati di interruttori EMO e più punti possono essere arrestati rapidamente in caso di emergenza
2 Interblocchi di sicurezza La fonte dei pericoli della macchina utilizza un dispositivo di interblocco hardware a prova di guasto, che interrompe il lavoro delle unità che potrebbero causare lesioni quando il coperchio protettivo dell'apparecchiatura viene aperto.
3 Allarme sonoro e luminoso L'apparecchiatura è installata con un dispositivo di allarme acustico e visivo in una posizione ben visibile o specificata dal cliente
4 Coperchio pulito L'apparecchiatura è isolata da una copertura esterna e il coperchio antipolvere è tenuto lontano dall'ambiente esterno impedendo al personale di entrare durante il funzionamento
5 Ventilazione e scarico Il rivestimento di gas organici volatili è progettato con un collegamento di scarico
6 altro La progettazione dell'apparecchiatura per l'uso di acqua, elettricità e prodotti chimici soddisfa gli standard di sicurezza nazionali
