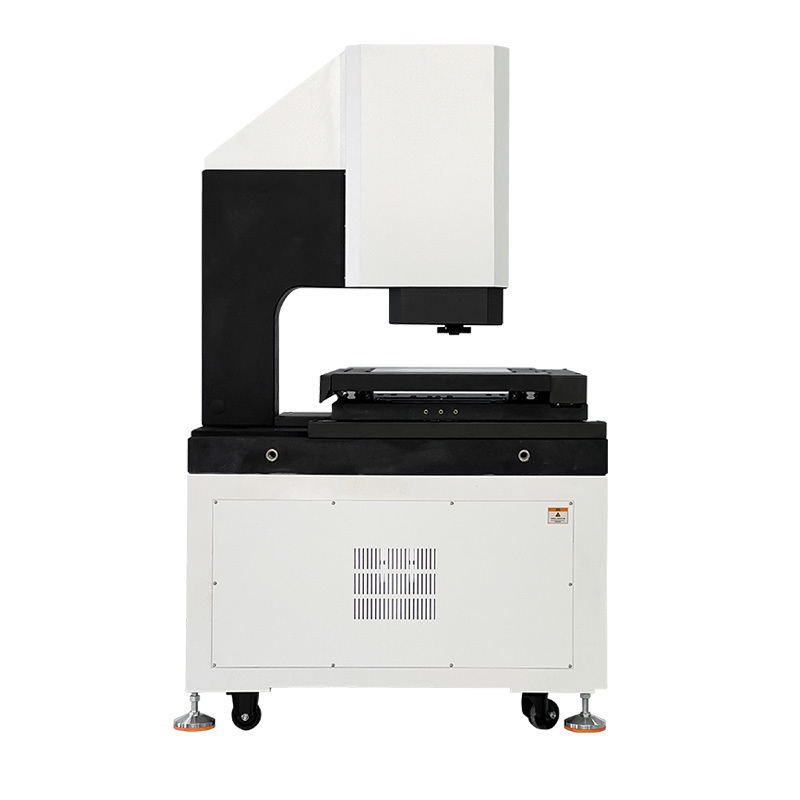

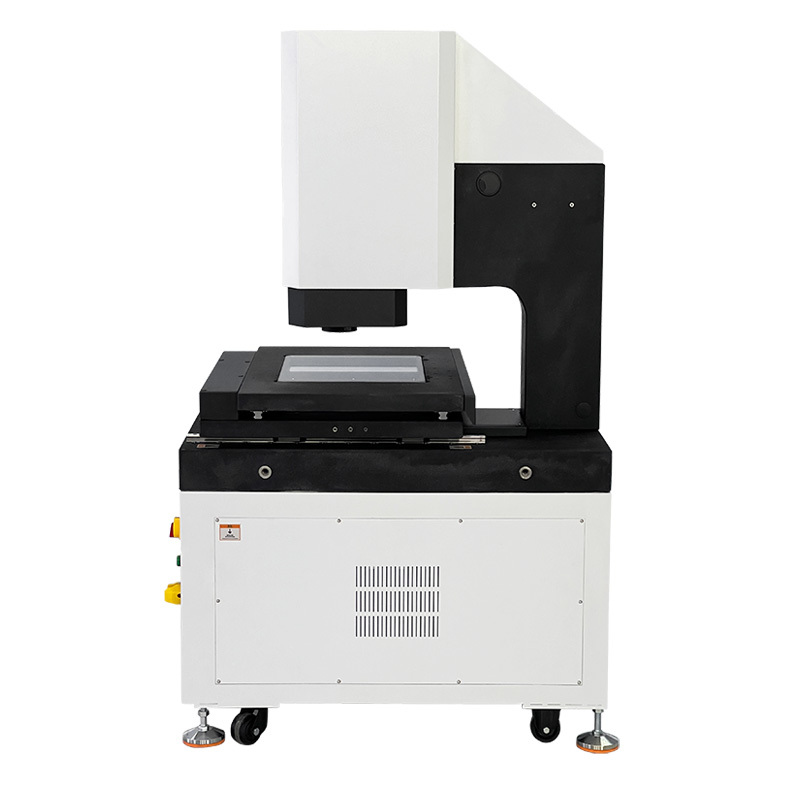

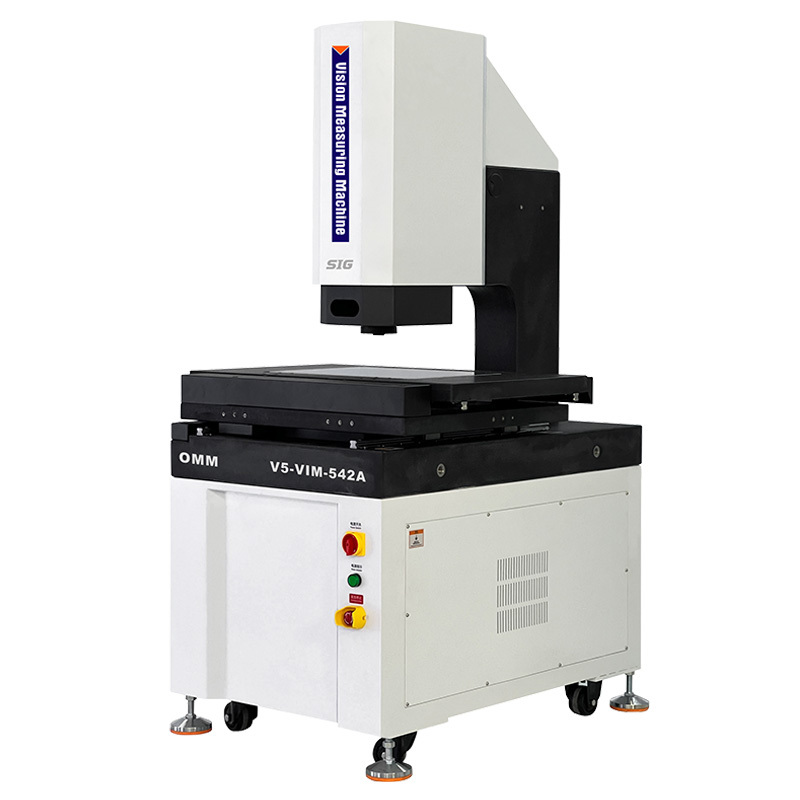

Cantilever Automatic Vision Measuring Machine (macchina di misurazione della visione automatica) V5-VIMSerie
Caratteristica del prodotto:
l XYZ controllo automatico CNC a tre assi, posizionamento preciso;
L base e pilastro in granito, buona stabilità;
I guidatori lineari di precisione, le viti a sfera di grado di rettifica e i servomotori AC, ecc., assicurano la precisione e la stabilità del sistema di movimento;
l linea di griglia ad alta precisione di 0,5 μm per garantire la precisione di posizionamento e di misura del sistema;
l fotocamera digitale ad alta risoluzione per soddisfare le esigenze di osservazione chiara e misurazione precisa;
l lente ottica ad alta definizione 6,5X, zoom preciso, correzione pixel una tantum;
l Il sistema di illuminazione di superficie LED a 5 anelli a 8 aree e di illuminazione parallela a contorno LED a controllo programmatico realizzano in modo intelligente una regolazione della luminosità a 256 livelli;
Il software di misurazione automatico Vision iMeasuring con funzioni potenti e facile da usare.
Specificità:
| Prodotto |
Cantilever Automatic Vision Measuring Machine (macchina di misurazione della visione automatica) V5-VIMSerie |
| Modello |
V5-VIM-322 |
V5-VIM-432 |
V5-VIM-542 |
V5-VIM-652 |
| Viaggio dell'asse X/Y (mm) |
300*200 |
400*300 |
500*400 |
600*500 |
| Accuratezza* |
E1x,y |
2.0+L/200(um) |
| E1xy |
3.0+L/200(um) |
| E1z |
4.0+L/200(um) |
| Distanza dell'asse Z (mm) |
200 (altura opzionale a 300 mm/400 mm) |
| Risoluzione delle scale |
Regola di griglia in vetro ad alta precisione con risoluzione di 0,5 mm |
| Materiale da tavolo da lavoro |
Granito |
| Modalità di guida |
Guida lineare ad alta precisione, guida a doppio binario a doppio slider |
| Modalità di funzionamento |
Controller joystick, funzionamento del mouse, programma di rilevamento automatico |
| Modalità di funzionamento |
Maniglia del telecomando, funzionamento del mouse, programmazione di rilevamento automatico |
|
Illuminazione
Sistema
|
Contorno |
Illuminazione di contorno parallelo a LED |
| Superficie |
0~255 Illuminazione di superficie a LED a 8 divisioni regolabile senza gradini |
| Cosaxiale |
Luce LED ad alto punto di luminosità opzionale |
| Sistema video |
"Camera digitale ad alta risoluzione" 1/2.9 |
| 6.5X zoom elettronico con feedback Lente Zoom745EF, ingrandimento ottico:0.7X-4.5X, ingrandimento video: 28X~180X |
| Software di misura |
iMisurazione |
| Sistema operativo |
Supporto per il sistema operativo WIN10/11-32/64 bit. |
| Lingua |
Le versioni in inglese, cinese semplificato, cinese tradizionale e altre lingue possono essere aggiunte. |
| Ambiente di lavoro |
La temperatura è di 20°C a 2°C e il cambiamento di temperatura è inferiore a 1°C/ora; umidità 30% ~ 80% RH; vibrazione < 0,02 g, ≤ 15 Hz. |
| Fornitore di energia |
220V/50Hz/10A |
| Cuscinetti per macchine |
0 ~ 30 kg (capacità di carico finale: 50 kg) |
| Dimensione (WxDxH) mm |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| Peso netto (kg) |
396 |
466 |
560 |
796 |
| Configurazione opzionale |
Lenti Zoom con retroalimentazione elettronica con luce coassiale, lente zoom elettrica, sonda a contatto, spettro di luci bianche, fotocamera 3D, telecomando Bluetooth wireless. |
Nota:
L è la lunghezza misurata ((mm), la precisione meccanica dell'asse Z e la precisione di messa a fuoco sono fortemente correlate alla superficie del pezzo.
L'ingrandimento è un valore approssimativo, correlato alla dimensione del monitor e alla risoluzione.
0.5X o 2X obiettivo è opzionale disponibile a seconda delle esigenze.
Descrizione del modello di configurazione del prodotto (esempio con V)5-VIM-432):
| Categoria di prodotto |
2.5D |
3D |
2.5D |
3D |
| Prodotto |
2.5D Visione automatica
Macchina di misura
|
Automatica 3D
Contatto e visione
Macchina di misura
|
2.5D automatico
Scansione laser e visione
Macchina di misura
|
Multisensori automatici 3D
Macchina di misura
|
| Modello |
V5-VIM-432A |
V5-VIM-432B |
V5-VIM-432C |
V5-VIM-432D |
| Tipo |
A |
B |
C |
D |
| Significato |
Sensore ottico a lente zoom |
Sensore a lente zoom e sensore a sonda di contatto |
Sensore a lente zoom e sensore laser |
Sensore a lente zoom, sensore a sonda di contatto e sensore laser |
| Sonde di contatto |
Senza |
MCP-Kit1 |
Senza |
MCP-Kit1 |
| Modulo laser |
Senza |
Senza |
Laser Omron |
Laser Omron |
| Versione software |
Misurazione 4.1 |
Misurazione 4.2 |
Misura 5.0 |
Misura 5.1 |
Modelli e specifiche della macchina di misurazione della visione automatica a cantilever:
| Modello |
Codice # |
Modello |
Codice # |
Modello |
Codice # |
Modello |
Codice # |
| V5-VIM-322A |
527-120G |
V5-VIM-432A |
527-120H |
V5-VIM-542A |
527-120J |
V5-VIM-652A |
527-120K |
| V5-VIM-322B |
527-220G |
V5-VIM-432B |
527-220H |
V5-VIM-542B |
527-220J |
V5-VIM-652B |
527-220K |
| V5-VIM-322C |
527-320G |
V5-VIM-432C |
527-320H |
V5-VIM-542C |
527-320J |
V5-VIM-652C |
527-320K |
| V5-VIM-322D |
527-420G |
V5-VIM-432D |
527-420H |
V5-VIM-542D |
527-420J |
V5-VIM-652D |
527-420K |
Cantilever Automatic Vision Measuring Machine (macchina di misurazione della visione automatica) V.5Spazio di misurazione in serie:
| Viaggi |
Modello |
Accuratezza |
Asse XViaggio mm |
Asse Y Viaggio mm |
Asse Z Viaggio mm |
Asse Z Percorso personalizzato mm |
| E1x,y |
E1z |
| 300x200x200 |
V5-VIM-322 |
2+L/200 |
4.0+L/200 |
300 mm |
200 mm |
200 mm |
250 mm |
| 400x300x200 |
V5-VIM-432 |
2+L/200 |
4.0+L/200 |
400 mm |
300 mm |
200 mm |
300 mm |
| 500x400x200 |
V5-VIM-542 |
2+L/200 |
4.0+L/200 |
500 mm |
400 mm |
200 mm |
400 mm |
| 600x500x200 |
V5-VIM-652 |
2+L/200 |
4.0+L/200 |
600 mm |
400 mm |
200 mm |
400 mm |
Altre specifiche di viaggio possono essere personalizzate.
