Sistemi di misurazione video avanzati di Sinowon per l'aerospazio e l'automotive QC VMD-2010

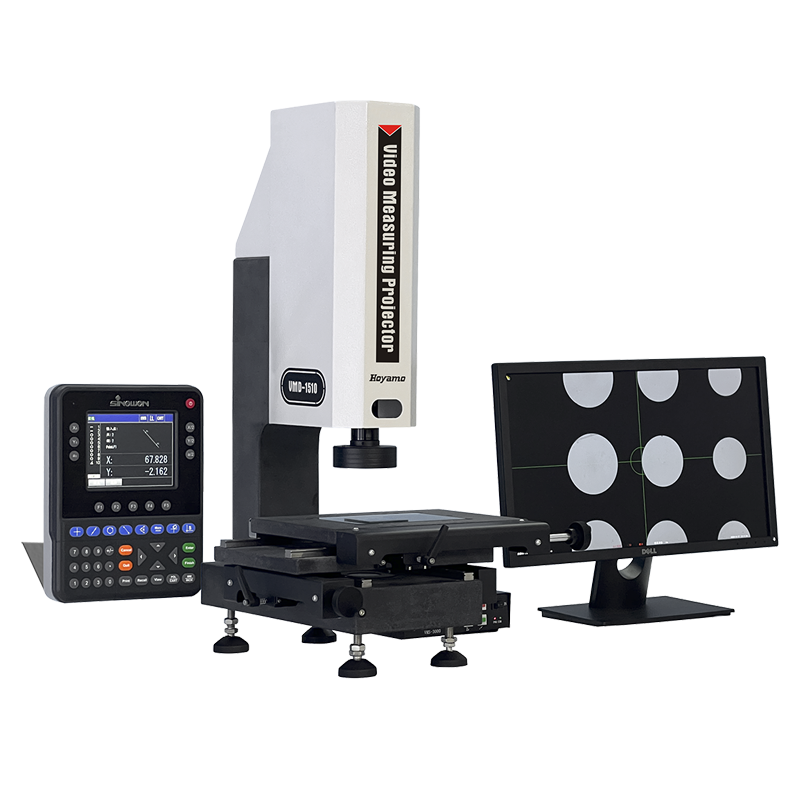

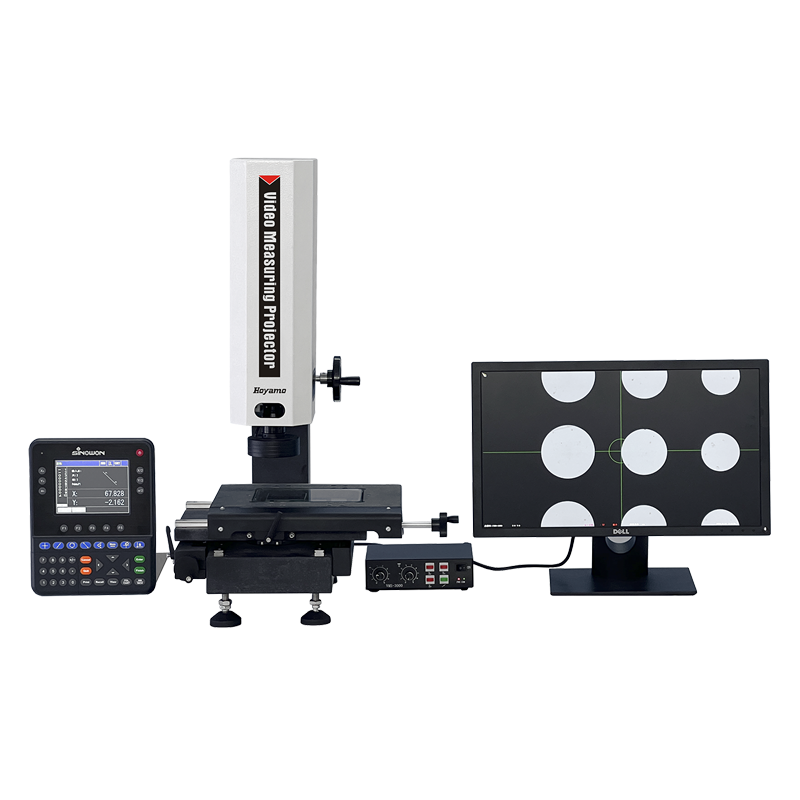

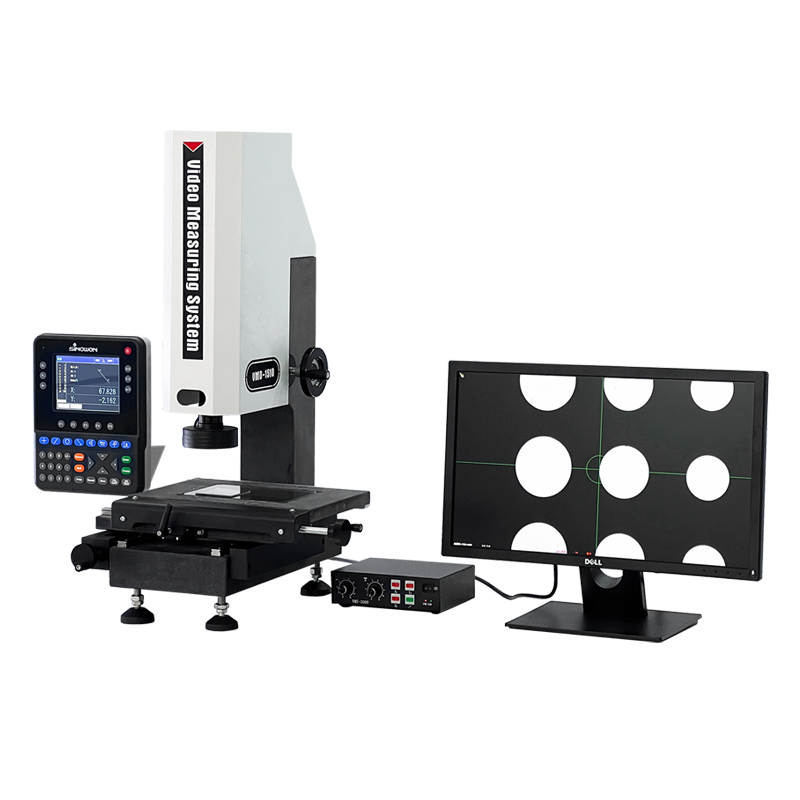

Proiettore di misurazione video VMD-2010

Caratteristica del prodotto:

l Adotta base e colonna in pietra di granito per garantire la stabilità e la precisione della macchina;

l Adotta asta lucidata senza denti e dispositivo di bloccaggio a movimento rapido per garantire che l'errore di ritorno del tavolo sia entro 2um;

l Adotta righello ottico per strumenti di alta precisione e tavola di lavoro di precisione per garantire che la precisione E1 della macchina sia entro ≤3+L/200um;

l Adotta obiettivo zoom e telecamera digitale a colori ad alta risoluzione per garantire una qualità dell'immagine nitida senza distorsioni;

l Adotta sorgente luminosa a superficie fredda a LED e sorgente luminosa parallela a LED inferiore come illuminazione del proiettore;

l Adotta sorgente luminosa a superficie fredda a LED e sorgente luminosa parallela a LED inferiore come illuminazione del proiettore;

l Adotta per regolare il colore adatto della linea a croce per mirare i punti misurati;

l Adotta un display digitale multifunzione di metrologia a schermo a colori di alta qualità DP400 come sistema di elaborazione dati.

Specifiche tecniche:

Modelli e specifiche:

Lo spazio di misurazione di VMD Serie:

Display digitale multifunzione del proiettore di misurazione video DP400

Caratteristiche:

Ø Schermo a colori da 5.6〃 e pulsante a sfioramento in silicone sigillato, con informazioni complete, funzionamento intuitivo, lunga durata;

Ø Salva 100 elementi immagine permanenti, può impostare e salvare la data corrente;

Ø Misurazione multifunzione: punto, linea, cerchio, angolo, distanza, rettangolare, filettatura a vite, ellisse, fessura, arrotondamento, preimpostazione, costruzione e così via;

Ø Funzione di conteggio in direzione opposta o opposta, valore 1/2, punto medio, funzione di autorizzazione, funzione di chiamata, funzione REC (registrazione) e misurazione del ciclo;

Ø La compensazione della sezione e lineare è disponibile per 3 assi, garantisce un'elevata precisione di misurazione;

Ø Può collegare interruttore a pedale, stampante, rilevamento ottico dei bordi e altri strumenti di misurazione ausiliari multipli;

Ø Con sistema polare e di coordinate e può visualizzare millimetri e pollici e può spostarsi facilmente;

Ø Con funzione di autorizzazione password indipendente, per evitare la possibilità di deviazione dei dati a causa di un funzionamento errato, può anche modificare l'impostazione originale tramite l'autorizzazione password;

Ø Supporta più lingue: cinese, inglese e altre lingue.

Display digitale multifunzione  Specifiche:
