Con la caratteristica di misurazione flash di grande campo visivo, alta precisione, automazione, il telecentric imaging e software di elaborazione delle immagini intelligenti cooperano insieme per misurare,ogni compito di misurazione diventa estremamente efficiente. Basta posizionare il pezzo di lavoro nell'intervallo di misurazione effettivo e quindi premere il pulsante,tutte le dimensioni bidimensionali del pezzo vengono esportate automaticamente dopo il completamento istantaneo dei dati di prova.
Applicazioni industriali:
È ampiamente utilizzato nella misurazione rapida in lotti di prodotti e parti di piccole dimensioni come macchine, elettronica, stampi, stampaggio ad iniezione, hardware, gomma, apparecchi elettrici a bassa tensione,materiali magnetici, stampaggio di precisione, connettori, terminali, telefoni cellulari, elettrodomestici, circuiti stampati, dispositivi medici, orologi, utensili da taglio, ecc.
Caratteristiche del prodotto:
l Per garantire l'accuratezza del test vengono utilizzati algoritmi di elaborazione delle immagini quali il rilevamento dei bordi dei subpixel, la deburring automatica e la rimozione di punti anormali e la regressione dei minimi quadrati.
L'impianto rompe la convenzione della misurazione dimensionale consentendo la misurazione complessiva di immagini senza spostare la piattaforma di prova, con velocità elevata e alta precisione.
La forma e la direzione del campione possono essere memorizzate automaticamente senza posizionamento ripetuto.
L'apparecchiatura è adatta per la misurazione di lotti, poiché la misurazione avviene automaticamente dopo l'identificazione automatica di più pezzi da lavorare ed elementi di prova.
I valori di misurazione vengono registrati e forniti automaticamente, per poi effettuare statistiche e analisi per agevolare l'applicazione dei dati di prova.
L'uso di lenti telecentriche ad alta profondità di campo e a bassa distorsione garantisce immagini a bordo chiaro, senza distorsione, ripristinando la dimensione vera del prodotto, eliminando gli errori di misura,e garantire l'accuratezza e la ripetibilità delle misure.
L'efficienza della misurazione a batch riduce notevolmente il tempo di misurazione, migliora l'efficienza della misurazione, riduce i costi di manodopera ed elimina gli errori umani.
Parametri tecnici:
| Prodotto |

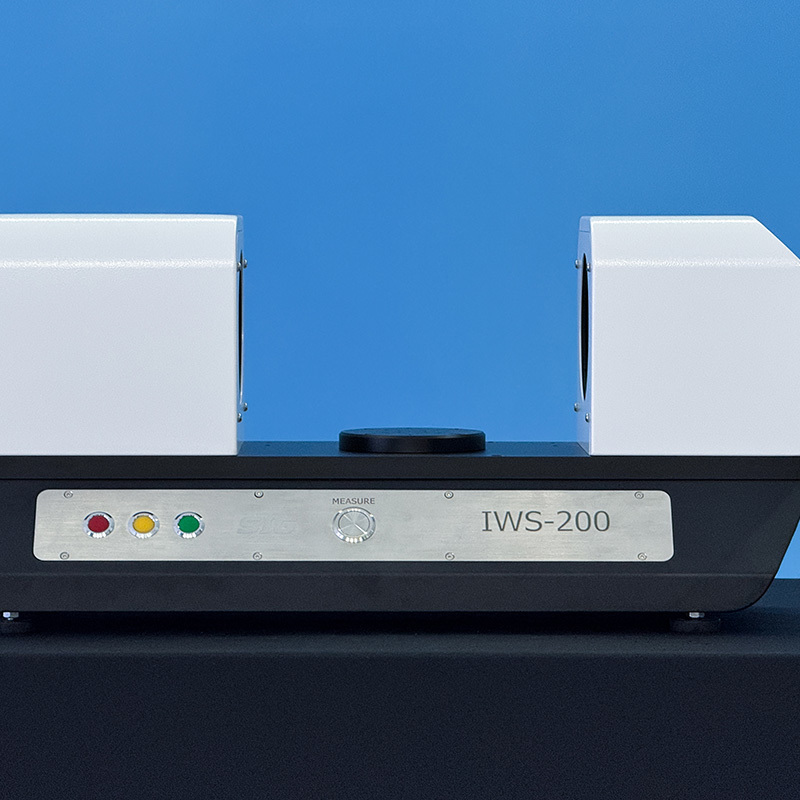

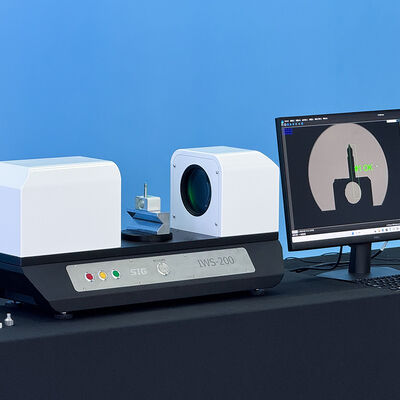

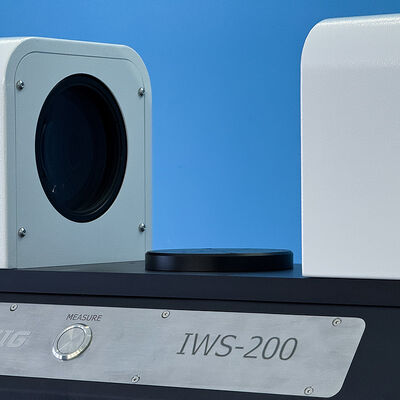

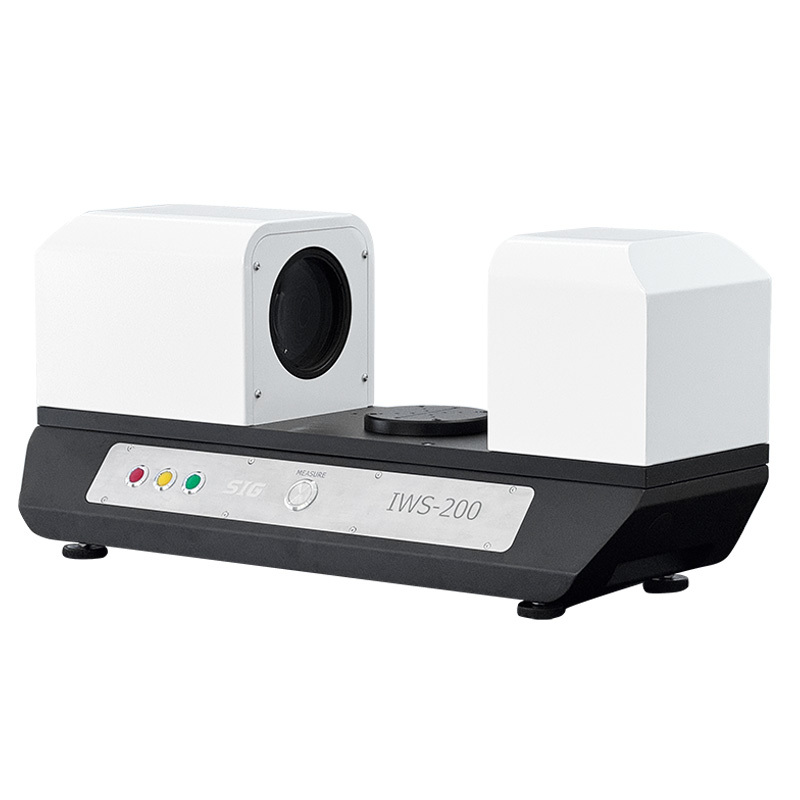

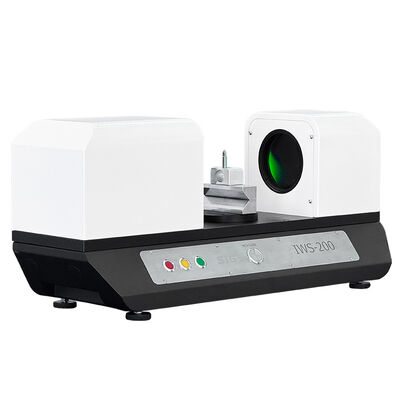

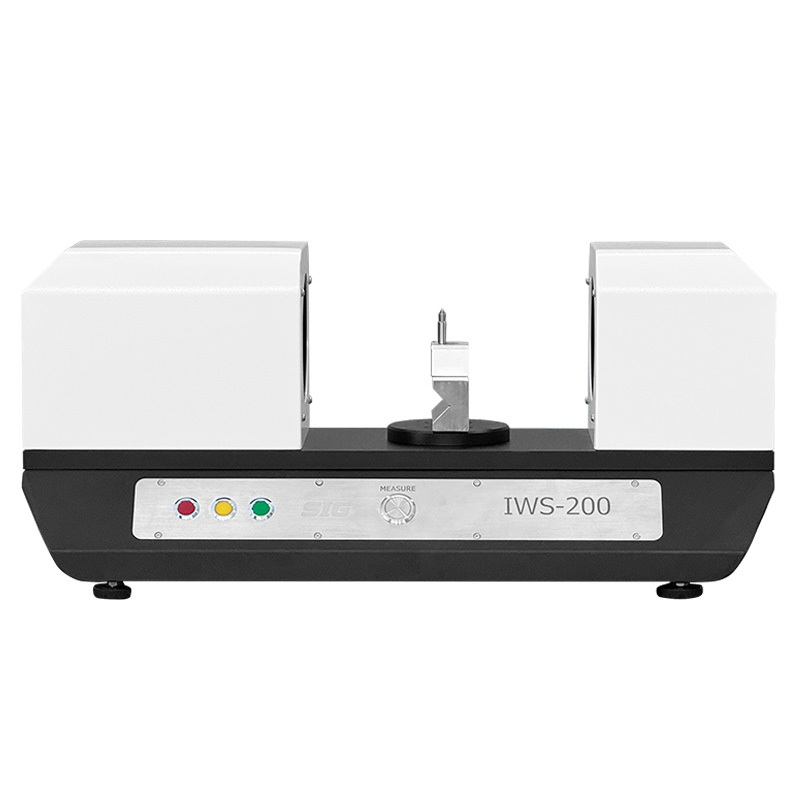

Sistema di misurazione della visione istantanea orizzontale |
| Modello |
IWS-200 |
| Codice # |
500-200 |
| Distanza di misura |
φ100 mm, diametro esterno del palco 120 mm |
| Distanza di lavoro |
145 mm (Fissato, al centro del palco) |
| Accuratezza di misura |
± 2,0 μm |
| Accuratezza della ripetizione |
± 0,5 μm |
| Sensore di immagine (pixel) |
Fotocamera USB 3.0 da 1 pollice, pixel da 2000W |
| Sistema di illuminazione |
Fonte luminosa parallela di fondo, luce ad anello superficiale facoltativa |
| Lenti |
Lenti telecentriche a ingrandimento singolo |
| Profondità di campo |
12 mm |
| Ambiente di lavoro |
Temperatura: 0°~45°C |
| Umidità: 45% ~ 75% RH |
| Vibrazione:<0,002g,<15Hz |
| Software di misurazione |
Geomea Software di misurazione flash dedicato a un pulsante |
| Tempo di prova |
< 5S (meno di 100 dimensioni di prova) |
| Dati di uscita |
Rapporto automatico dei dati di prova di uscita |
| Funzione di misura |
Misurazione 2D: punto, linea, cerchio, arco, angolo, distanza, ellisse, anello O, scanalatura, rettangolo, parallelizzazione |
| Funzioni ausiliarie |
Intersezione, parallelo, verticale, tangenziale, equivalente |
| Tolleranza geometrica |
Tolleranza dimensionale, tolleranza di posizione, tolleranza di forma e di posizione
(posizione, concentricità, perpendicolarità, parallelismo, vera rotondità, vera rettitudine, contorno, ecc.)
|
| Capacità di carico della macchina |
20 kg |
| Sistema operativo |
Supporto per il sistema operativo WIN10, 32/64 bit |
| Lingua di funzionamento |
Inglese, cinese semplificato, cinese tradizionale, altre lingue possono essere aggiunte |
| Fornitore di energia |
220V/50Hz/10A |
| Dimensioni di contorno (D)WH) |
(715*263*318) mm (escluso il display) |
| Peso netto |
31 kg |
