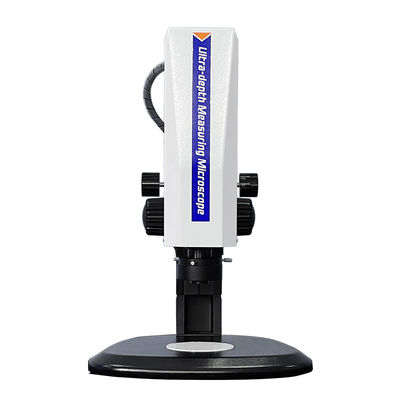

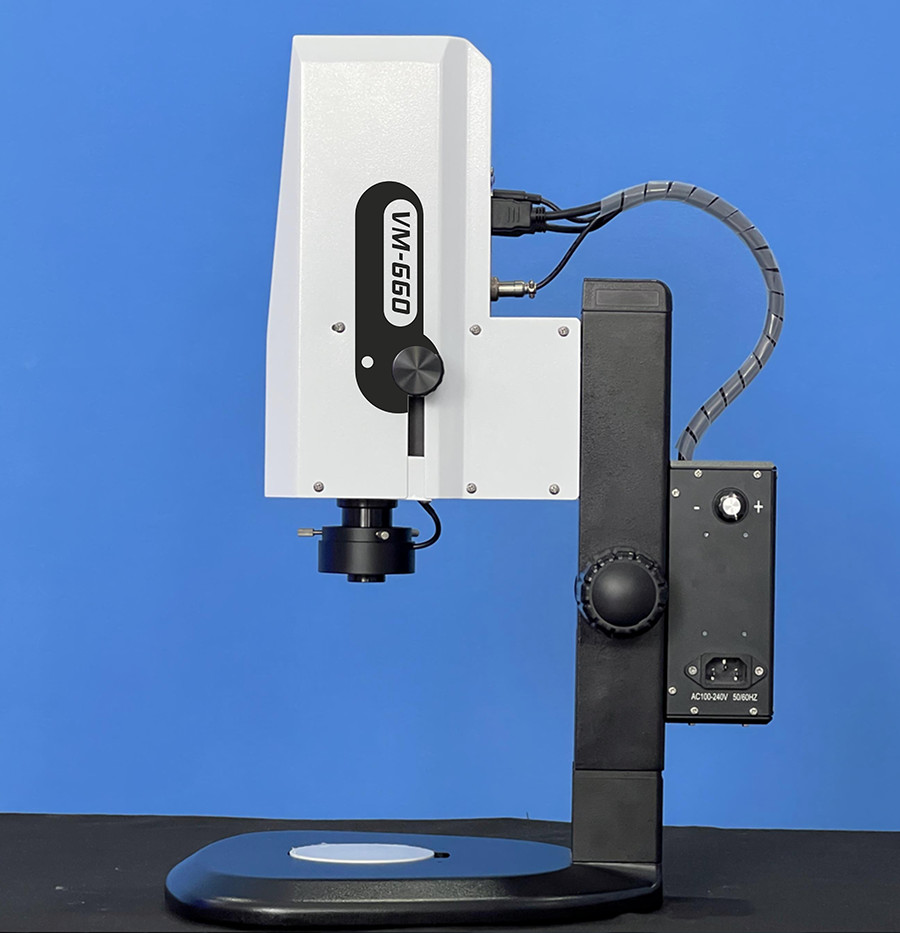

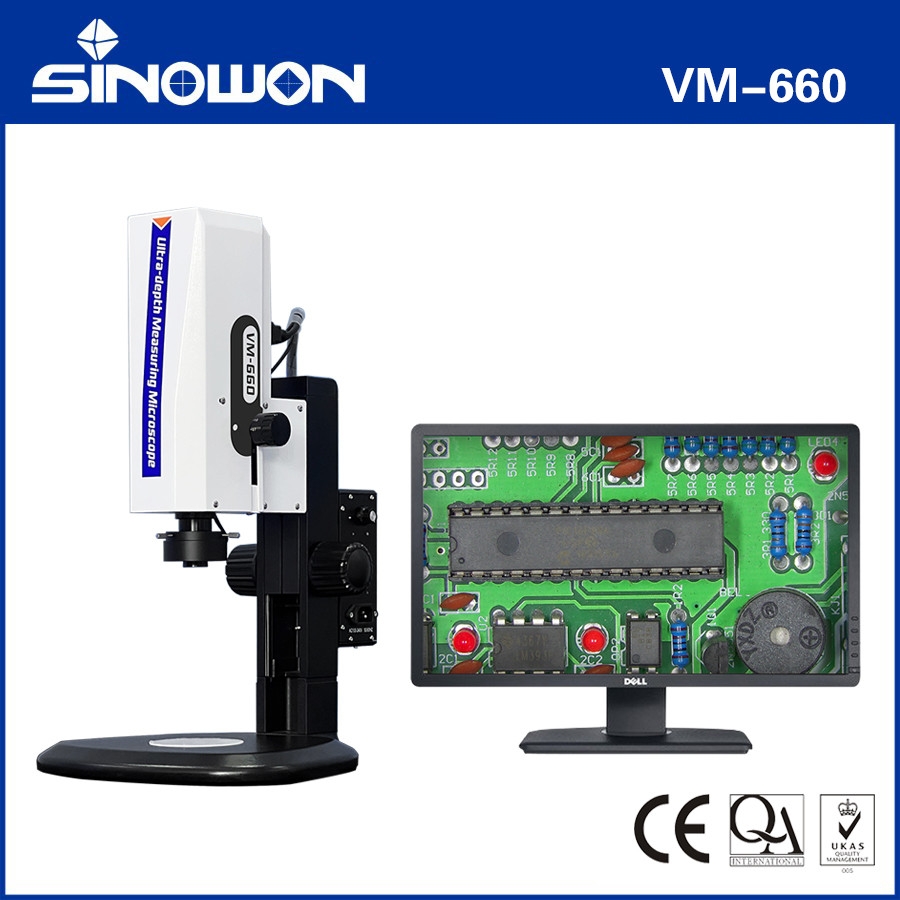

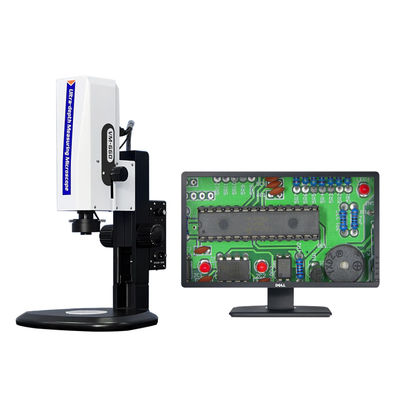

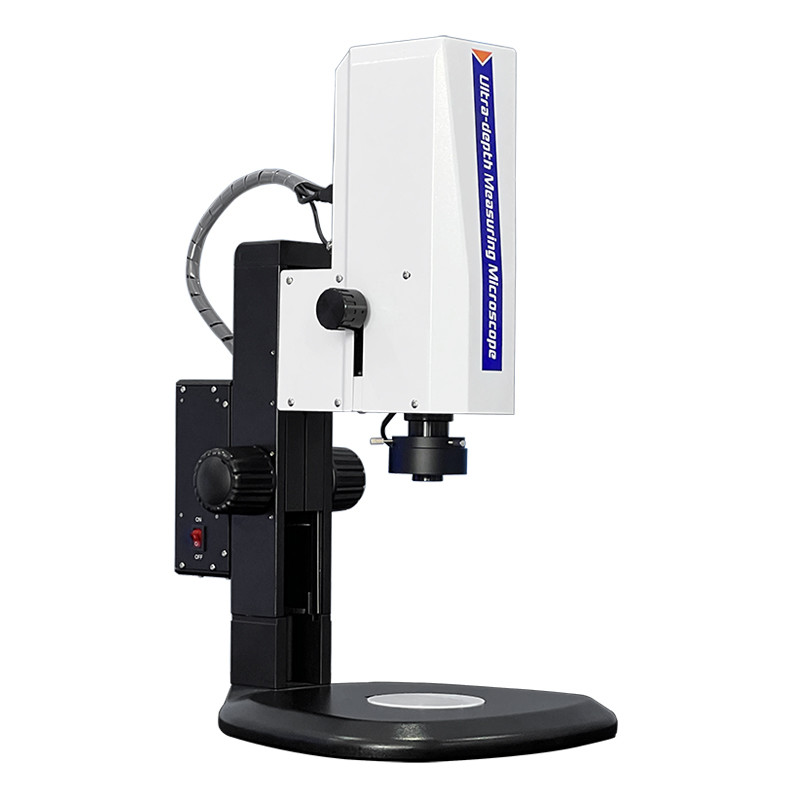

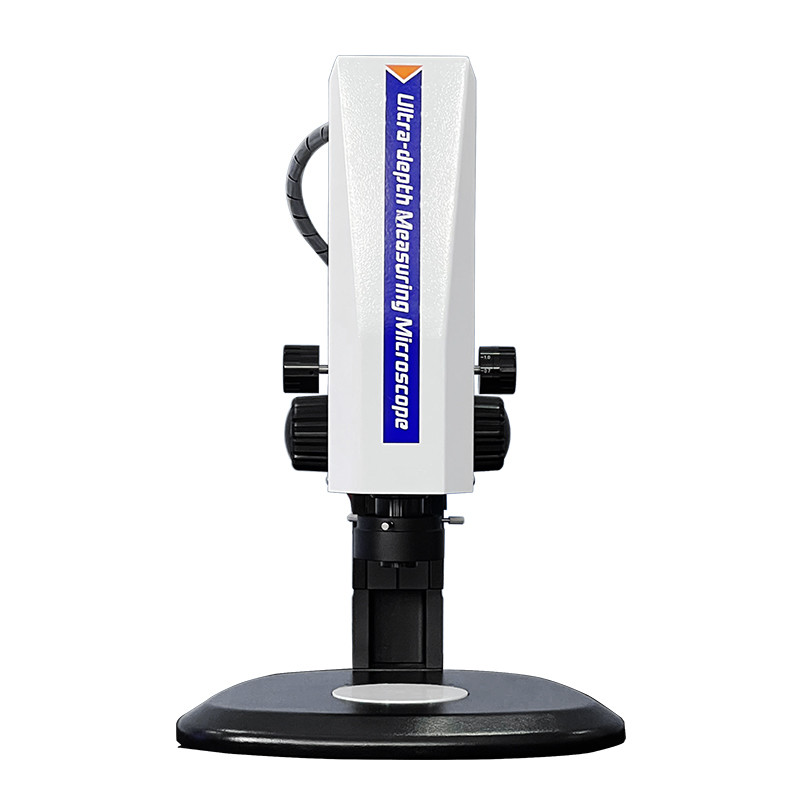

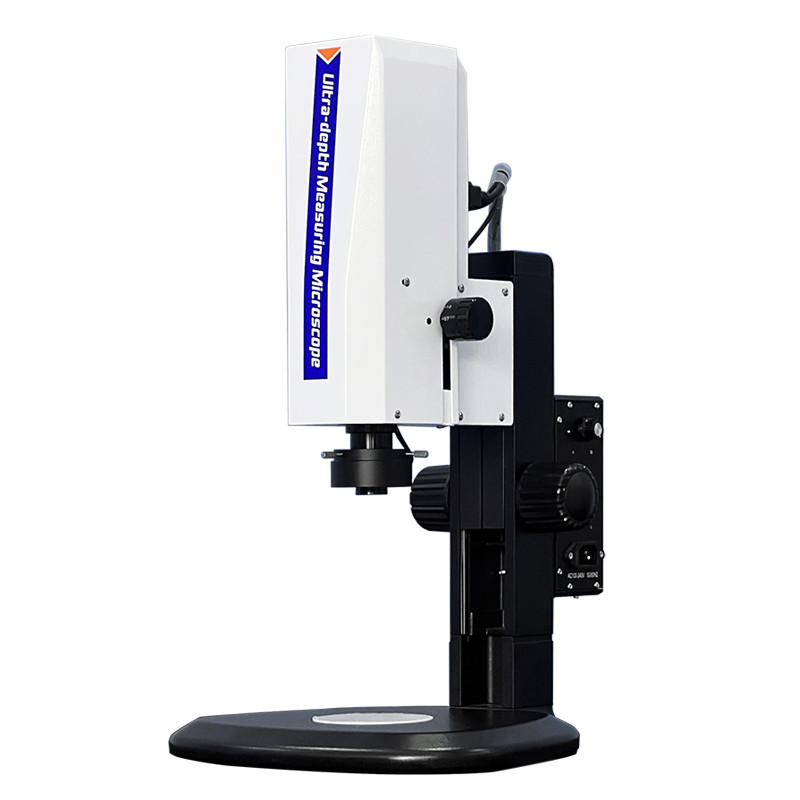

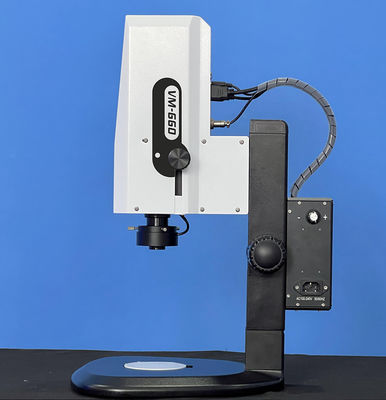

Ultra-profonditàFusion Microscopio di misurazione VM-660
Applicazionecampo:
Ispezione del prodotto, ispezione e ricerca dei materiali, ispezione e analisi PCB e SMT, stampa, ispezione tessile, anatomia biologica, test medici e altri campi.
Caratteristica:
l Design integrale, squisito, alla moda, generoso;
l Fotocamera integrata HDMI ad alta definizione integrata, collegata direttamente al monitor HDMI per l'ispezione
l Con obiettivo zoom a scatto parallelo ad alta definizione 0,7~4,5X, è molto più comodo e veloce cambiare l'ingrandimento dell'obiettivo;
l Con illuminazione a riflessione superficiale a LED regolabile, può controllare la luminosità in modo indipendente;
l Con fotocamera industriale ad alta definizione da 1/2’’ 2Mpixel, ad alta frequenza di fotogrammi, che rende l'immagine più nitida;
l Con la sua funzione di misurazione, può misurare dimensioni lineari come distanza, perimetro, area, angolo, radiante, larghezza, altezza ed elementi del raggio.
l Piattaforma di controllo mobile multipla opzionale, garantisce la misurazione precisa della posizione.
Specifiche tecniche:
| Prodotto |
Ultra-profonditàFusion Microscopio di misurazione |
| Modello |
VM-660 |
| Codice# |
451-660 |
| Ingrandimento elettronico |
25X~150X
( Monitor LCD HDMI 16:9 da 21,5” )
(Disponibile Personalizza 5X~3000X)
|
| Sistema ottico |
Obiettivo zoom 0,7X~4,5X |
| Rapporto zoom: 6,5:1 |
| Adattatore per fotocamera con attacco C 0,5X |
| Parametri della fotocamera |
2MPixel (1920*1080) |
| Dimensione immagine: 1/2” |
| Fotogrammi: 1080P@60fps |
| Funzione di misurazione |
Vengono misurate dimensioni lineari come distanza, perimetro, area, angolo, radiante, larghezza, altezza ed elementi del raggio |
| Salvataggio dati |
Immagine con risultato di misurazione o file EXCEL |
| Metodo di misurazione |
Funzionamento del mouse, selezione intelligente dei punti/selezione manuale dei punti |
| Precisione di misurazione |
0,02 mm~0,003 mm |
| Illuminazione |
Illuminazione superficiale a LED regolabile |
| Supporto per microscopio |
Corsa asse Z: 100 mm |
| Parametri elettrici |
AC90~240V/50~60HZ |
| Dimensione |
375*285*500 mm |
| Peso netto |
6,5 kg |
Image Performance
A: Guarda Gem Inspezione
B: Ispezione saldatura PCB
MisurazioneFunzioneIntroduzione:
VM-660 può misurare linee rette, angoli, cerchi concentrici, linee parallele, distanza punto-linea, punto e linea a cerchi concentrici, diametro, circonferenza e area, lunghezza e larghezza del rettangolo e può calcolare circonferenza e area. Può misurare il poligono e calcolarne l'area. Tutti i relativi rapporti di misurazione possono essere esportati su disco a memoria flash.
Campo visivo:
Specifiche di ingrandimento:
| Ingrandimento ottico |
Ingrandimento video |
X(mm) |
Y(mm) |
D(mm) |
| 0,7X/2 |
25X |
18.28 |
13.72 |
22.86 |
| 1X/2 |
35X |
12.8 |
9.6 |
16 |
| 2X/2 |
70X |
6.4 |
4.8 |
8 |
| 3X/2 |
105X |
4.26 |
3.2 |
5.34 |
| 4X/2 |
140X |
3.2 |
2.4 |
4 |
| 4,5X/2 |
150X |
2.84 |
2.14 |
3.56 |
Accessori opzionali:
