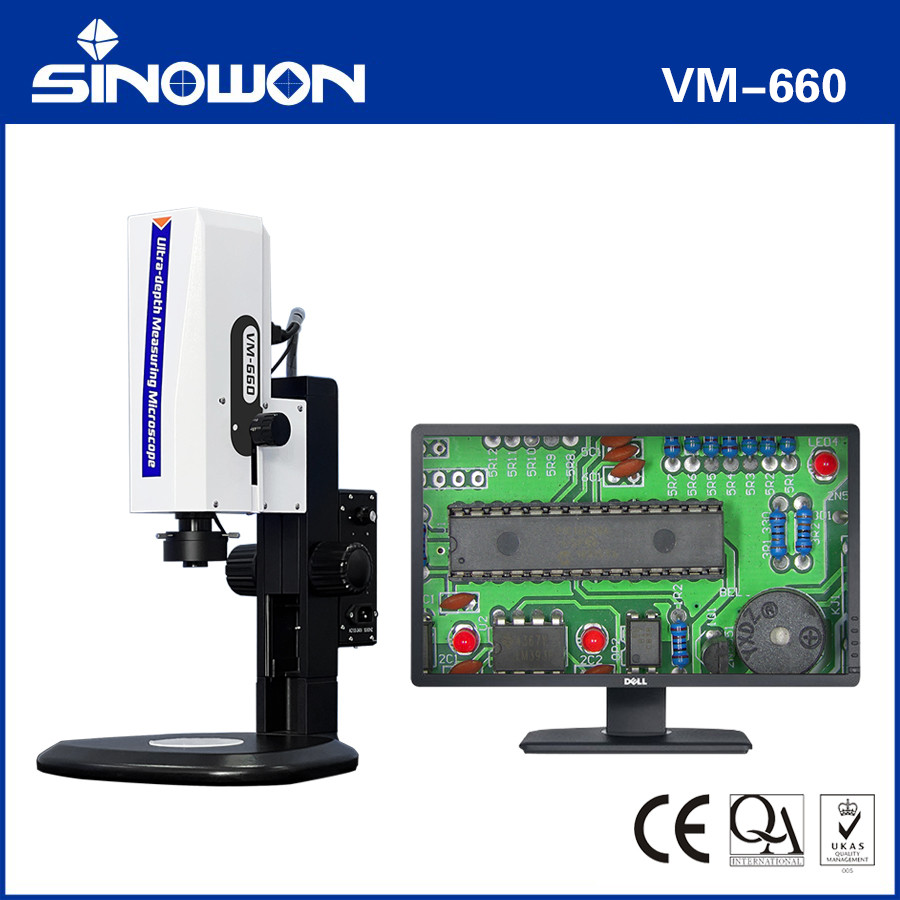

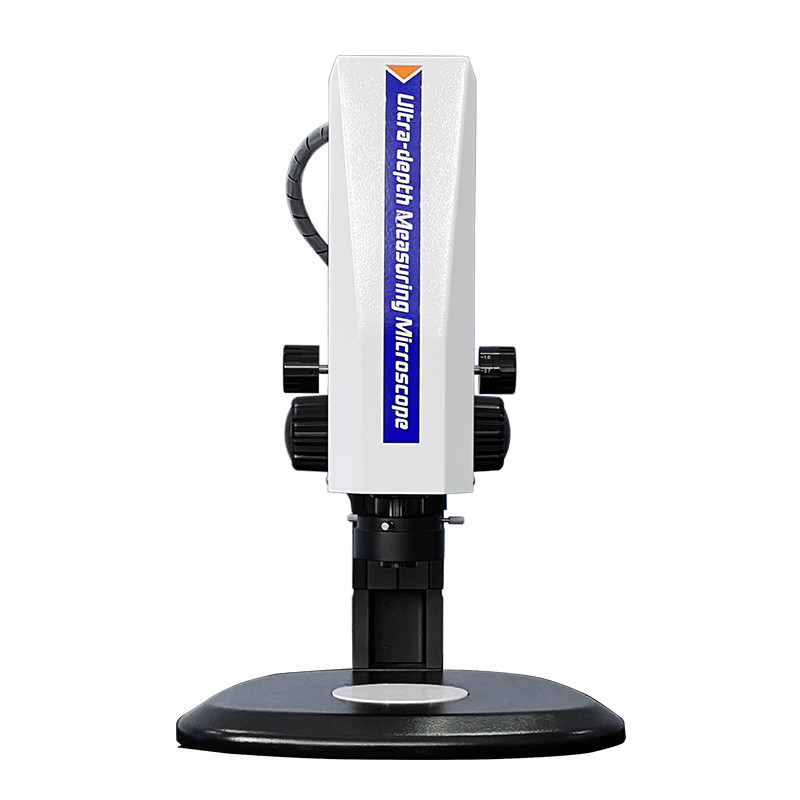

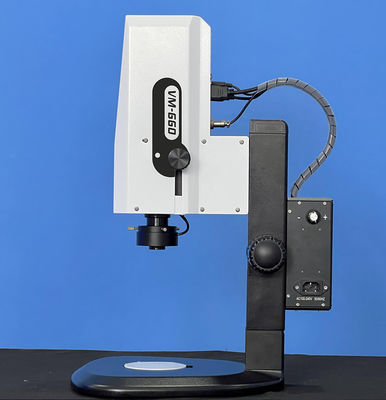

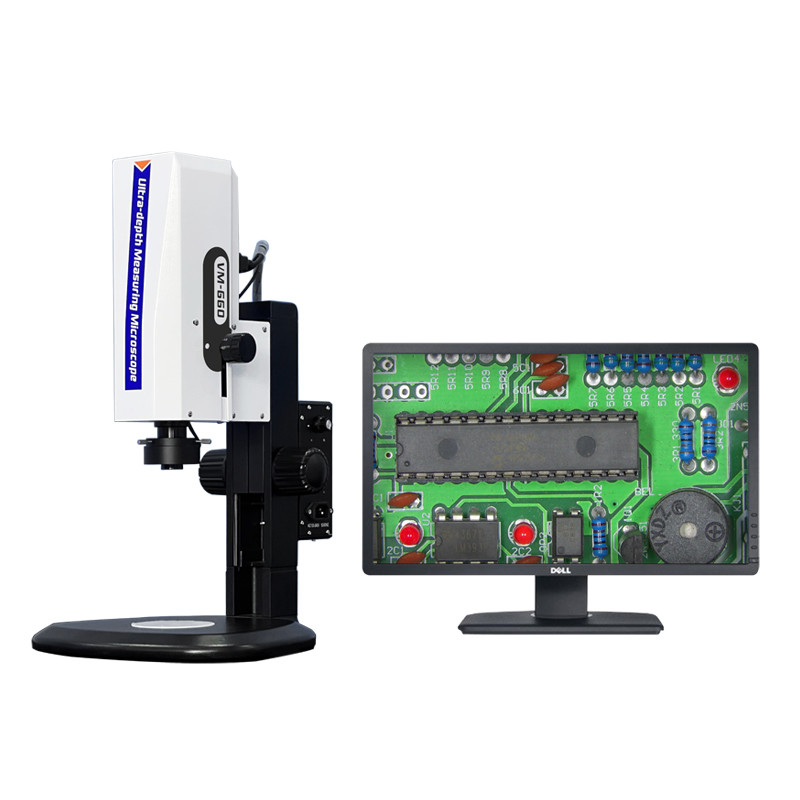

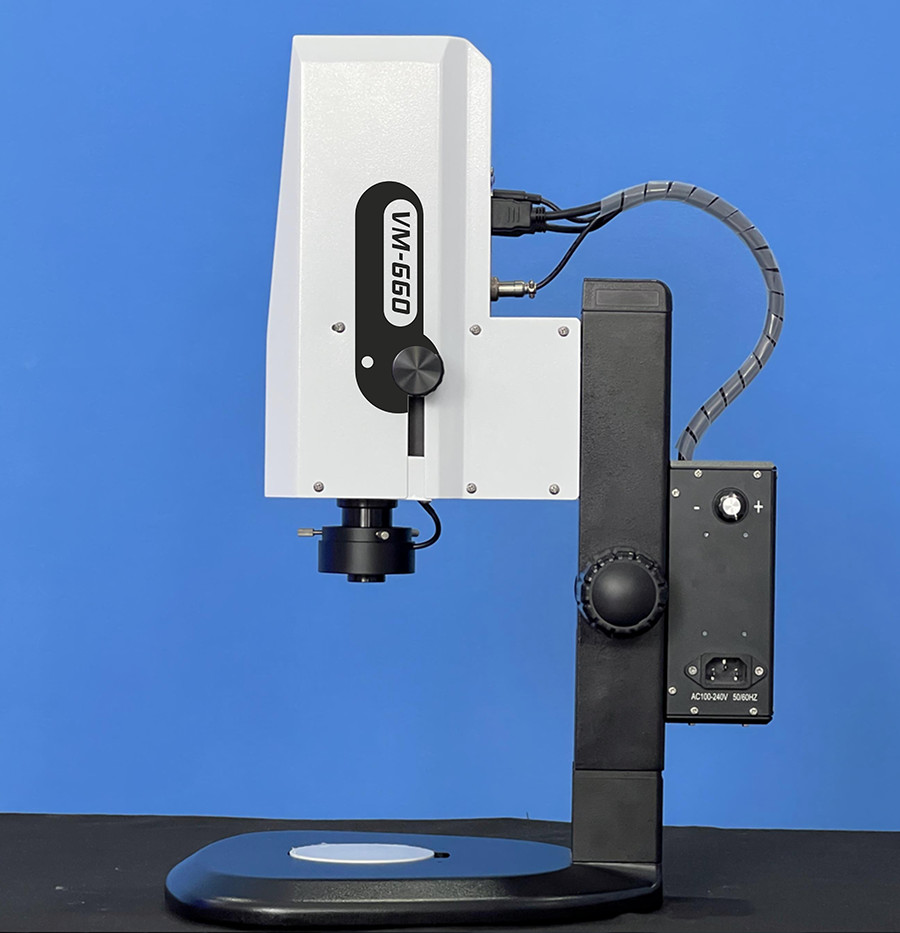

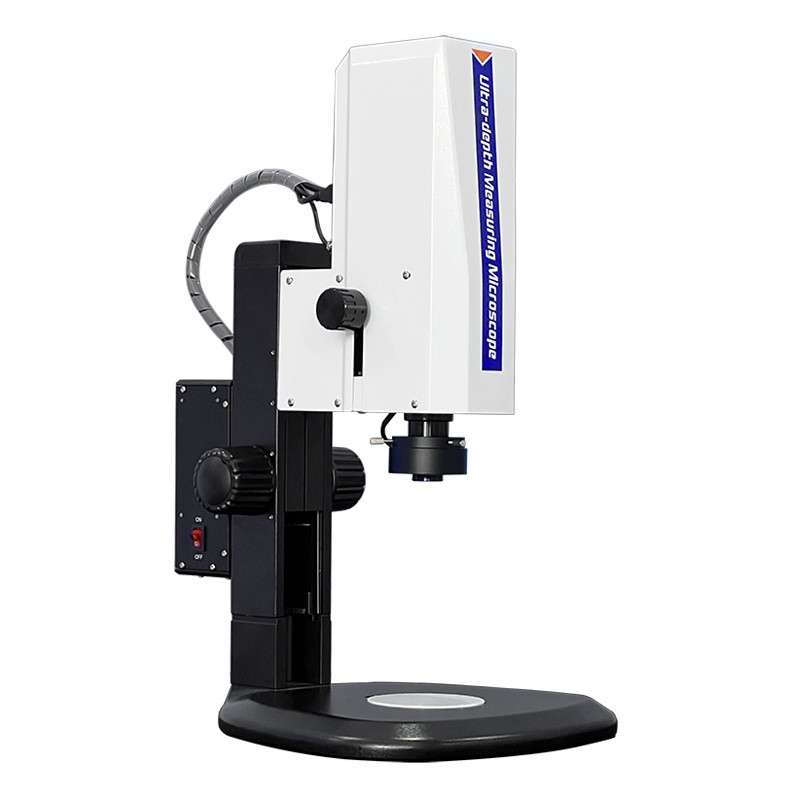

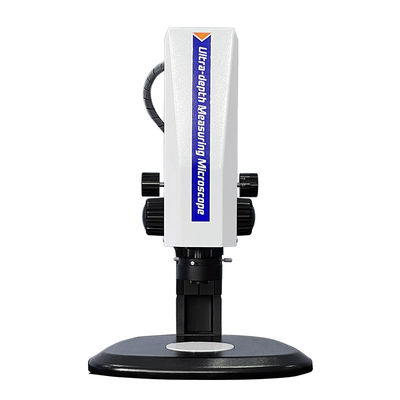

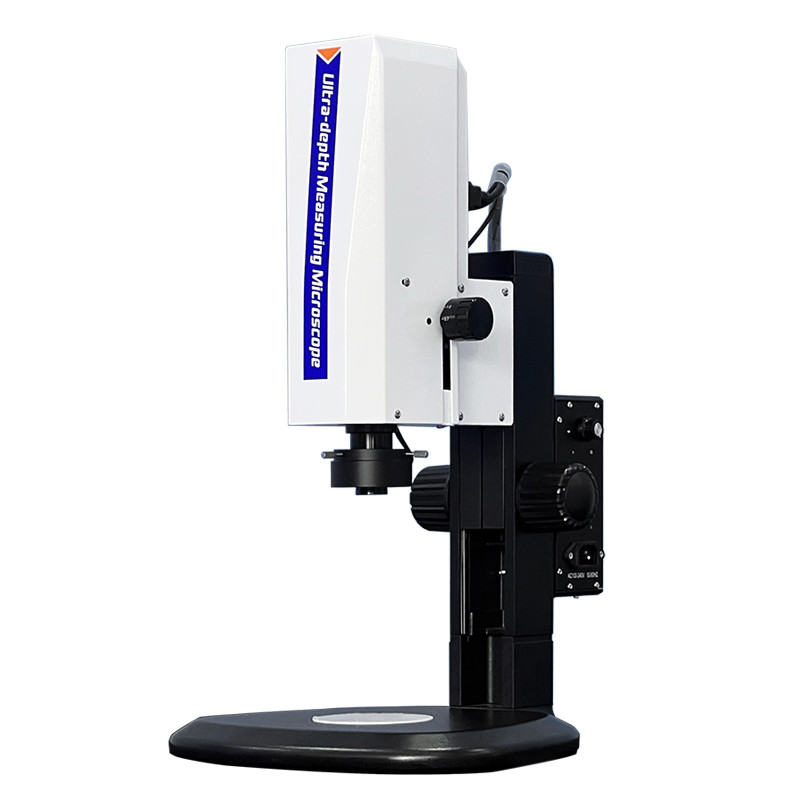

Ultra-profondaFusione Microscopio di misura VM-660
Applicazionecampo:
Ispezione dei prodotti, ispezione e ricerca dei materiali, ispezione e analisi di PCB e SMT, stampa, ispezione tessile, anatomia biologica, test medici e altri campi.
Caratteristica:
Il design integrale, raffinato, alla moda, generoso;
l Camera integrata HDMI ad alta definizione, collegata direttamente al monitor HDMI per l'ispezione
l Con l'obiettivo ad alta definizione con zoom a detente parallelo da 0,7 a 4,5 volte, è molto più conveniente e veloce cambiare l'ingrandimento dell'oggetto;
l con illuminazione a riflessione di superficie a LED regolabile, può controllare la luminosità in modo indipendente;
l con una fotocamera industriale ad alta definizione da 1/2 ̊ 2Mpixel, ad alto fotogramma, che rende l'immagine più chiara;
l Con la sua funzione di misurazione, può misurare dimensioni lineari quali distanza, perimetro, area, angolo, radiane, larghezza, altezza e elementi di raggio.
L piattaforma di controllo mobile multipla opzionale, che garantisce una misurazione della posizione di precisione.
Specifica tecnica:
| Prodotto |
Ultra-profondaFusione Microscopio di misura |
| Modello |
VM-660 |
| Codice # |
451-660 |
| Ingrandimento elettronico |
25X~150X
(HDMI 16:9 21.5 ′′ Monitor LCD)
(disponibile personalizzare 5X ~ 3000X)
|
| Sistema ottico |
0.7X~4.5X Lenti Zoom |
| Relazione di zoom:6.5:1 |
| 0.5X specchio adattatore per fotocamera a montaggio C |
| Parametri della fotocamera |
2MPixel ((1920*1080) |
| Dimensione dell'immagine: 1/2 |
| Frames:1080P@60fps |
| Funzione di misura |
Sono misurate dimensioni lineari come distanza, perimetro, area, angolo, radiane, larghezza, altezza e elementi di raggio |
| Risparmio di data |
Immagine con risultato di misura o file EXCEL |
| Metodo di misura |
Operazione del mouse, selezione intelligente dei punti/selezione manuale dei punti |
| Accuratezza di misura |
00,02 mm ~ 0,003 mm |
| Illuminazione |
Illuminazione di superficie a LED regolabile |
| Stand per microscopio |
Asse Z Viaggio: 100 mm |
| Parametri elettrici |
AC90~240V/50~60HZ |
| Dimensione |
375*285*500 mm |
| Peso netto |
6.5 kg |
Io...mag Performance
A: Guarda. Gemma Iispezione
B: ispezione delle saldature per PCB
MisurazioneFunzioneIo...Introduzione:
VM-660 può misurare linee rette, angoli, cerchi concentrici, linee parallele, distanza punto-linea, punto e linea a cerchi concentrici, diametro, circonferenza e area,lunghezza e larghezza del rettangolo, e può calcolare la circonferenza e l'area. Può misurare il poligono e calcolare la sua area. Tutto il rapporto di misurazione corrispondente può essere outputato sul disco di memoria flash.
Campo visivo:
Specifica di ingrandimento:
| Ingrandimento ottico |
Ingrandimento video |
X(mm) |
Y(mm) |
D (mm) |
| 0.7X/2 |
25X |
18.28 |
13.72 |
22.86 |
| 1X/2 |
35X |
12.8 |
9.6 |
16 |
| 2X/2 |
70X |
6.4 |
4.8 |
8 |
| 3X/2 |
105X |
4.26 |
3.2 |
5.34 |
| 4X/2 |
140X |
3.2 |
2.4 |
4 |
| 4.5X/2 |
150X |
2.84 |
2.14 |
3.56 |
Accessori opzionali:
