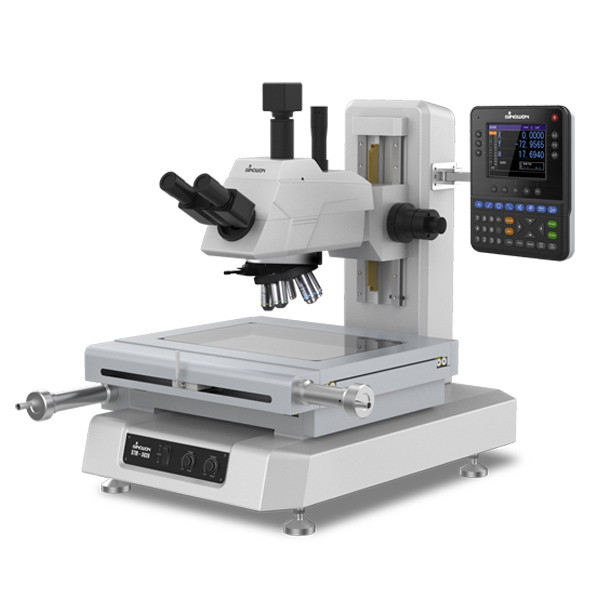

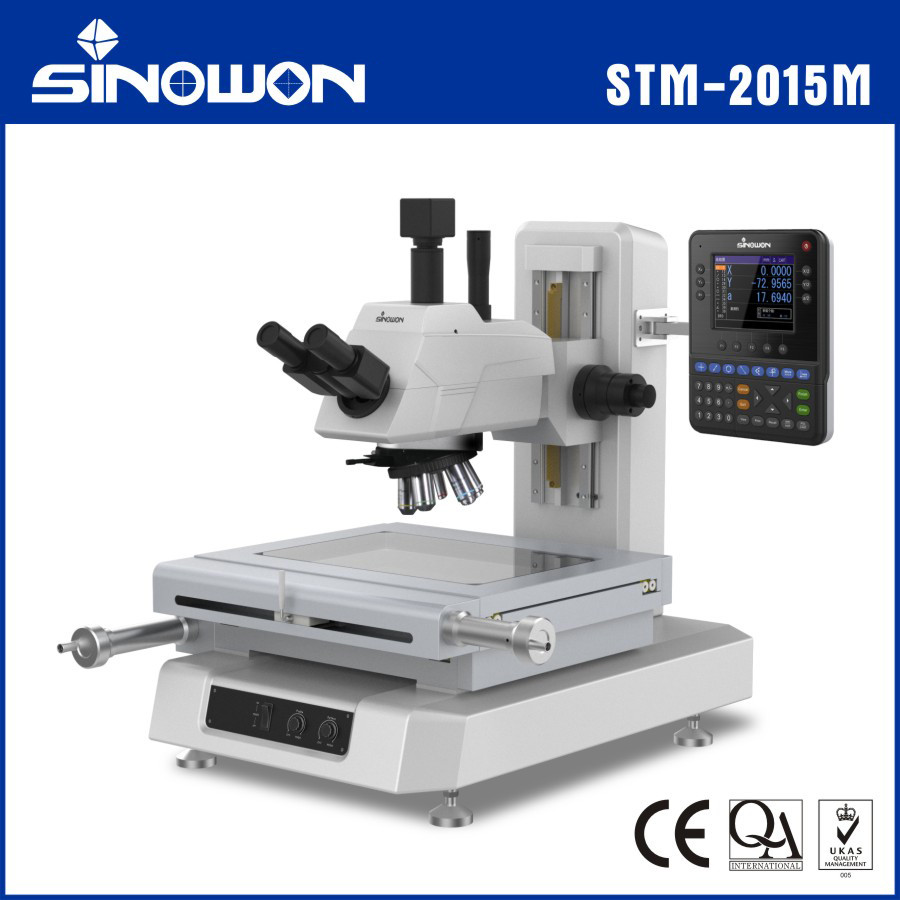

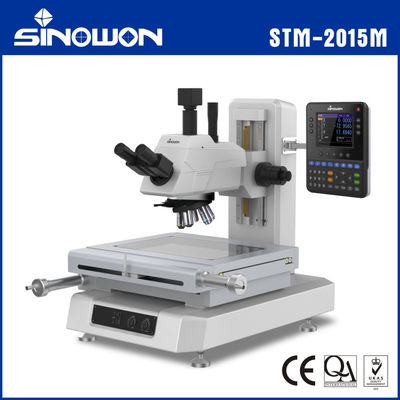

Microscopio di misura STM-3020M
Caratteristiche:
● Osservazione in campo chiaro, immagine frontale nitida e senza riflessi, ampio campo visivo.
● Obiettivi a lunga distanza di lavoro, con ingrandimento ottico fino a 1000x.
● Diaframmi di apertura nel sistema di illuminazione trasmessa e riflessa come caratteristica standard.
● Il sistema di sgancio rapido, particolarmente utile nelle misurazioni a corsa lunga.
● Metti a fuoco e misura utilizzando la maniglia per movimenti fini/grossolani con le impugnature di grandi dimensioni su entrambi i lati della colonna.
● Gli interruttori di azzeramento (asse X e Y) si trovano anche vicino alle maniglie di alimentazione del palco.
● Disponibile con la Vision Unit per l'aggiornamento a un sistema di misurazione della vista.
Applicazione:
È ampiamente utilizzato nell'industria meccanica, di misurazione, elettronica e leggera; università, istituti e dipartimenti di metrologia. Il microscopio digitale per utensili può rilevare la dimensione del contorno e la forma della superficie di vari pezzi complessi, come modelli, pezzi di punzonatura, camme, filettature, ingranaggi, frese per stampaggio.
Specifica:
| Modello di microscopio |
STM-2015M |
Modello STM-3020M |
| Codice # |
532-180 |
532-190 |
| Corsa asse X/Y |
200x150mm |
300x200mm |
| Risoluzione della scala |
0,0001 mm |
| Precisione di misurazione della fase XY a 20ºC. |
(2+L/200) μm L: lunghezza di misura |
| Immagine di osservazione |
Immagine del dritto (è disponibile l'immagine verticale) |
| Tubo oculare |
Oculare binoculare: WF10/20 |
| Lente obiettivo |
Consegna standard: 5x, 10X, 20X, 50x; Opzionale: 100x |
| Illuminazione dei contorni |
LED regolabile |
| Illuminazione di superficie |
LED regolabile |
| Campo di corsa dell'asse Z |
Corsa di messa a fuoco standard: 150 mm, 200 mm è opzionale |
| Messa a fuoco sull'asse Z |
Messa a fuoco manuale (grossolana/fine) |
| Funzione flottante della fase XY |
Meccanismo di sgancio rapido |
| Funzione unità di visualizzazione |
Impostazione zero, commutazione direzione, uscita dati tramite RS-232 |
| Alimentazione elettrica |
AC220/50Hz; AC110V/60Hz |
| Accessori opzionali |
Tavola rotante ad alta precisione RT4 (D: 165 mm), RT5 (262 mm) |
|
Lettura digitale DP400
|
| Software di misurazione Quickmeasuring QM2.0 |
| Adattatore CCD e telecamera CCD |
Specifiche ottiche:
|
Nome
|
Obiettivo |
Oculare WF10/22 |
| N / A |
larghezza libera (mm) |
f(mm)' |
Rum) |
±▽p(um) |
Ingrandimento |
Campo visivo (mm) |
| 5x |
0,15 |
11.6 |
40 |
2.1 |
16.3 |
50 volte |
¢4,4 |
| 10 volte |
0,3 |
6.3 |
20 |
0,9 |
3.1 |
100 volte |
¢2,2 |
| 20 volte |
0,4 |
10.3 |
10 |
0,69 |
1.8 |
200 volte |
¢1,1 |
| 50 volte |
0,8 |
2 |
4 |
0,34 |
0,4 |
500 volte |
¢0,44 |
| 100 volte |
0,8 |
1,96 |
2 |
0,34 |
0,2 |
1000 volte |
¢0,22 |
Display digitale multifunzione a colori DP400
Caratteristiche:
● 5.6〃Schermo a colori e pulsante touch in silicone sigillato, con informazioni complete, funzionamento intuitivo, lunga durata;
● Salva 100 elementi immagine permanenti, puoi impostare e salvare la data corrente;
● Misurazione multifunzione: punto, linea, cerchio, angolo, distanza, rettangolo, filettatura, ellisse, fessura, arrotondamento, preimpostazione, costruzione e così via;
● Funzione di conteggio in direzione opposta o retta, valore 1/2, punto medio, funzione di autorizzazione, funzione di chiamata, funzione REC (registrazione) e misurazione del ciclo;
● La compensazione lineare e di sezione è disponibile per 3 assi, garantendo un'elevata precisione di misurazione;
● È possibile collegare un interruttore a pedale, una stampante, un rilevamento ottico dei bordi e altri strumenti di misurazione ausiliari multipli;
● Con sistema polare e di coordinate, può visualizzare millimetri e pollici e può spostarsi facilmente;
● Con la funzione di autorizzazione della password indipendente, per impedire la possibilità di deviazione dei dati a causa di operazioni errate, è anche possibile modificare l'impostazione originale tramite autorizzazione della password;
● Supporta più lingue: cinese, inglese e altre lingue.
Specifica:
| Modello |
DP400 |
| Codice# |
510-340 |
| Lingua |
Cinese semplice, cinese complicato, portoghese, tedesco, inglese, ecc. |
| Dimensioni dello schermo LCD |
115mm × 85mm |
| Risoluzione dello schermo LCD |
Dimensioni: 640*480 |
| Gamma di visualizzazione digitale |
8 cifre (con punto decimale) |
| Asse di visualizzazione |
3 assi (X,Y,Z/Q) |
| Modello di visualizzazione Z/Q |
Lunghezza o angolo |
| Modello di visualizzazione dell'angolo |
Grado, Minuti e Secondi o Grado |
| Segnale di scala lineare |
Onda quadra TTL o onda sinusoidale AC con due differenze di angolo di fase di 90°, capacità di pilotaggio superiore a 10 mA |
| Risoluzione della scala lineare |
0,1um, 0,2um, 0,5um, 1um, 2um, 5um |
| Velocità in baud |
4800,9600,14400,19200,38400,57600 |
| Porta di uscita dati |
Interfaccia padre RS232, DB-9 |
| Tastiera operativa |
Tastiera touch-type in silicone sigillato |
| Porta di espansione |
Interruttore a pedale, stampante, cercatore di bordi ottico, ecc. |
| Alimentazione in ingresso |
AC90V-240V, 15W |
| Ambiente operativo |
Temperatura di lavoro: 0 ℃～40 ℃; Temperatura di stoccaggio: -10 ℃～60 ℃; Umidità relativa: <90% RH |
