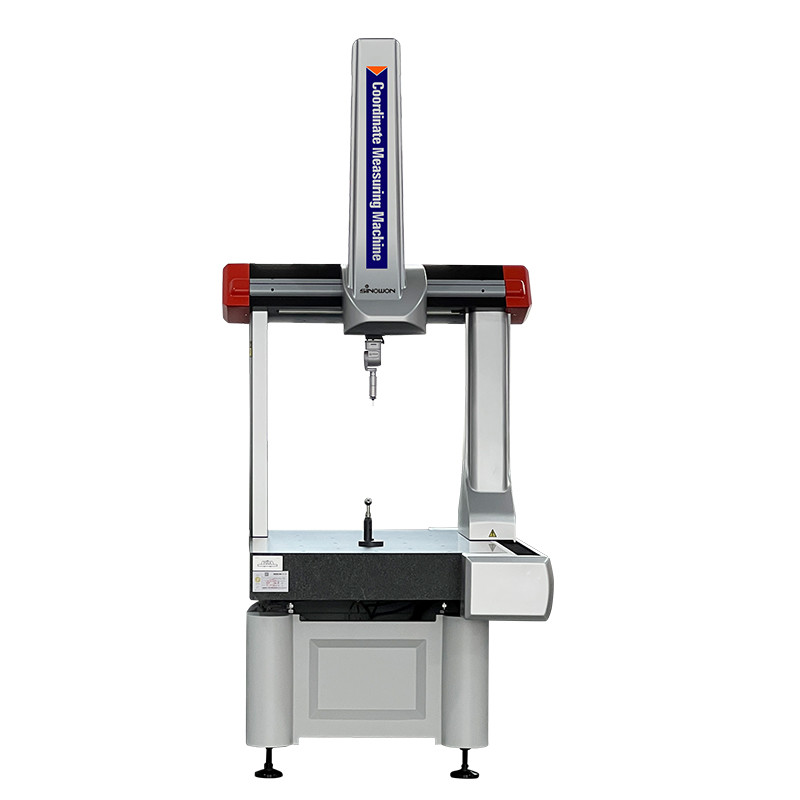

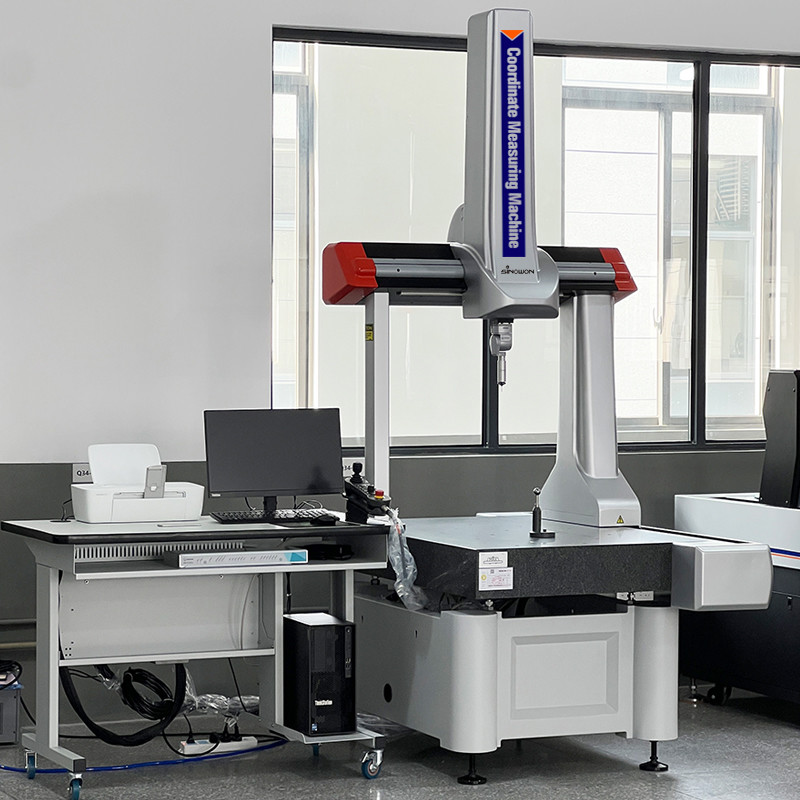

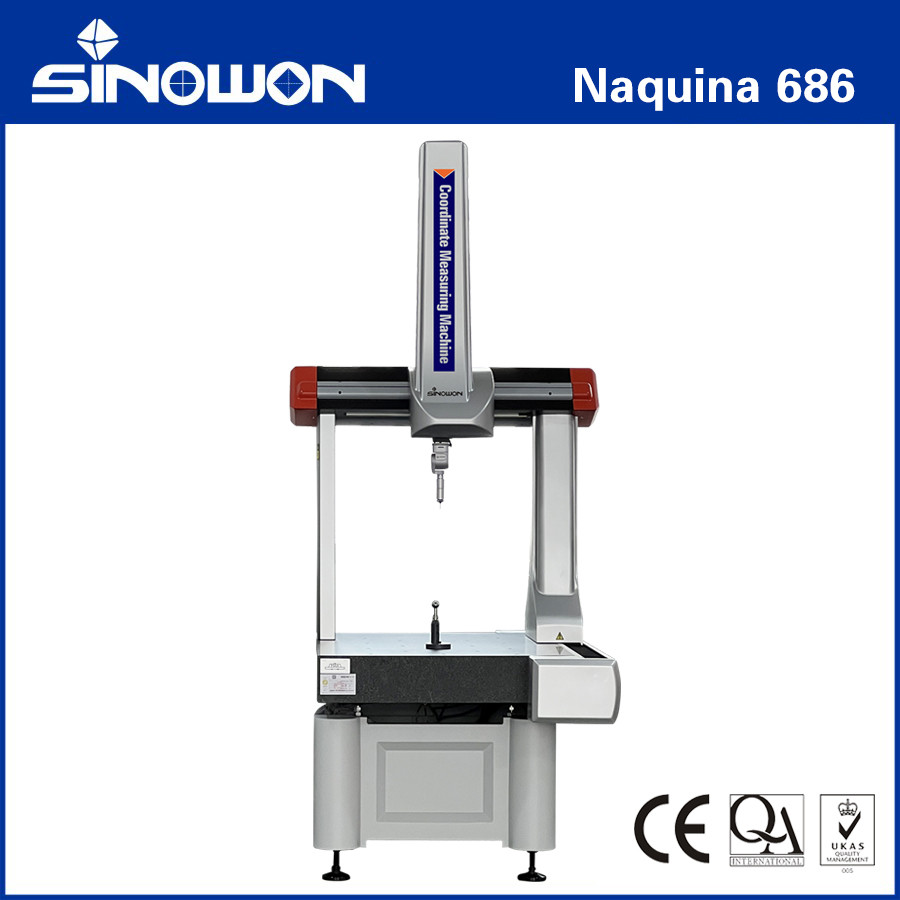

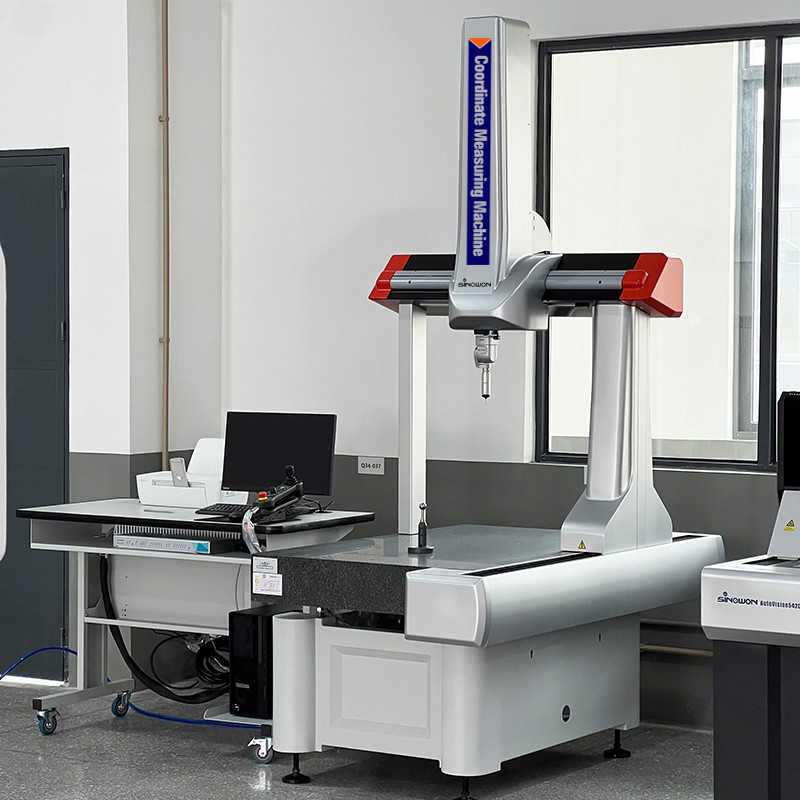

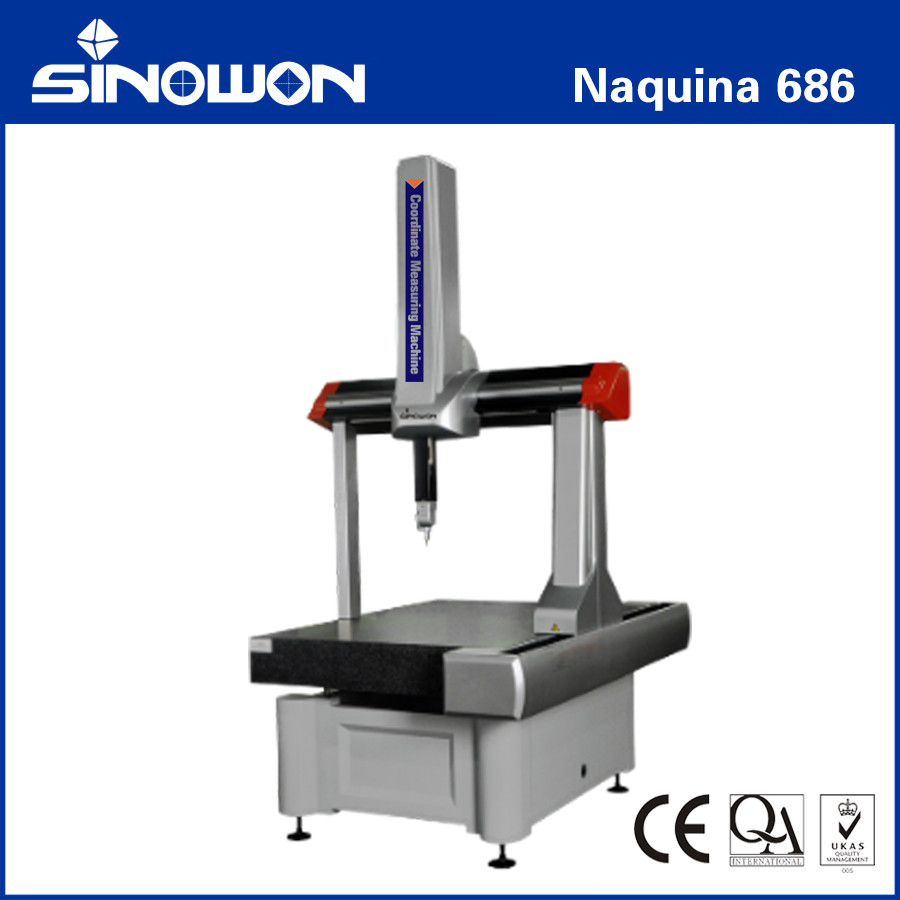

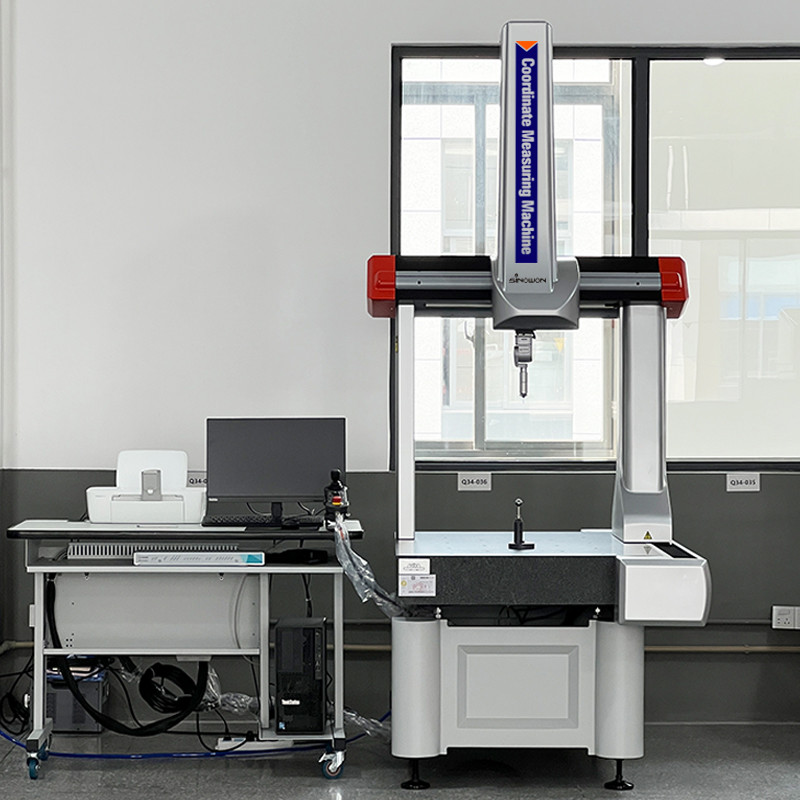

Macchine di misurazione di coordinate CMM a ponte mobile Naquina 686 CE Certificato

Ponte mobile Macchina di misura delle coordinate Naquina686

Descrizione tecnica

Informazioni tecniche:

• TRICISIONE distintiva^TMLa progettazione del ponte per il raggio X fornisce un rapporto rigidità/massa ottimale.Il ponte in lega leggera è il 25 per cento più rigido rispetto ai disegni tradizionali e la rotaia X ha un centro di gravità inferiore del 50 per cento per liscia, movimento preciso. Una separazione dei cuscinetti più ampia rispetto ai progetti di ponte concorrenti assicura un controllo migliore del rotolamento dell'asse del ponte per una precisione di misurazione volumetrica precisa, errori di ripetibilità ridotti,aumento dell'accelerazione/rallentamento e maggiore portata di misura.

• La guida della coda di piccione con meccanica di precisione brevettata nell'asse Y migliora l'accuratezza e la ripetibilità del CMM.
• Il modo di trasmissione per tutti gli assi della macchina è la cinghia di sincronizzazione, la cui struttura compatta e antiscivolo la rende eccellente in termini di alta velocità, basso rumore e facile manutenzione.
• Controppeso pneumatico (regolabile) per l'asse Z, che fa funzionare l'asse Z in modo stabile, con frenatura automatica in condizione di emergenza e mantiene il CMM al sicuro.
• Le bilance (oro e acciaio) della Heidenhain tedesca sono certificate dal PTB (Physikalisch-Technische Bundesanstalt), istituto nazionale tedesco di scienza e tecnologia.La loro eccellente veridicità e la coerenza dell'espansività termica garantiscono la compensazione termica esatta e stabile.
• I motori di azionamento montati a distanza riducono la massa in movimento per una regolazione più rapida e dissipano il calore dal telaio della macchina.
• Equipaggiato con il sistema di controllo di scansione Naquina, l'ispettore può ottenere una scansione continua con la sonda di scansione Leitz X1.
• Equipaggiato con il potente software di misurazione ((RationalDMIS) che non ha eguali, l'ispettore può gestire qualsiasi compito di misurazione e ispezione comune in officina.

Specificità:
