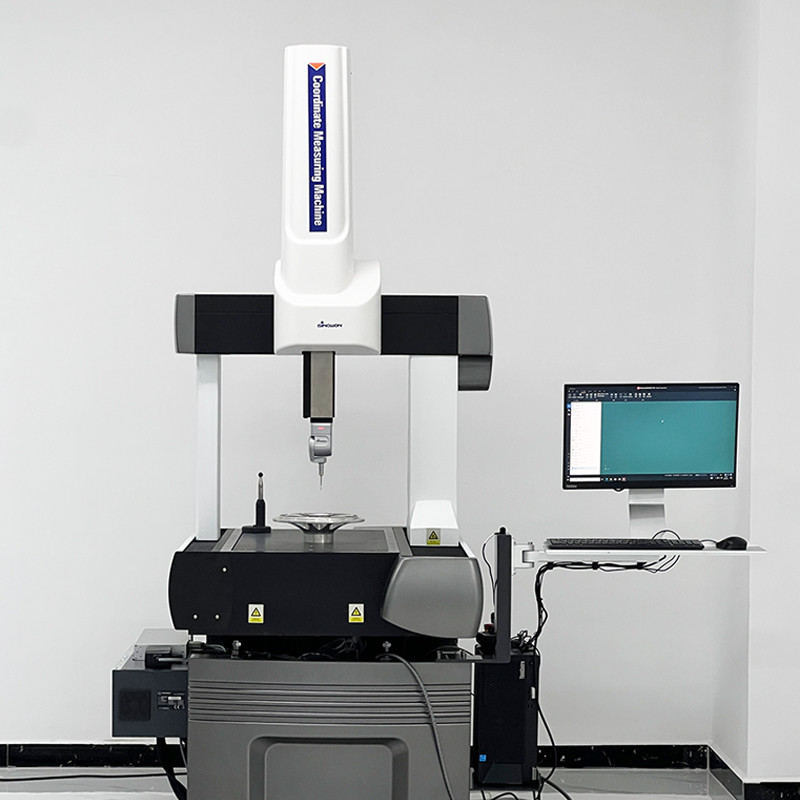

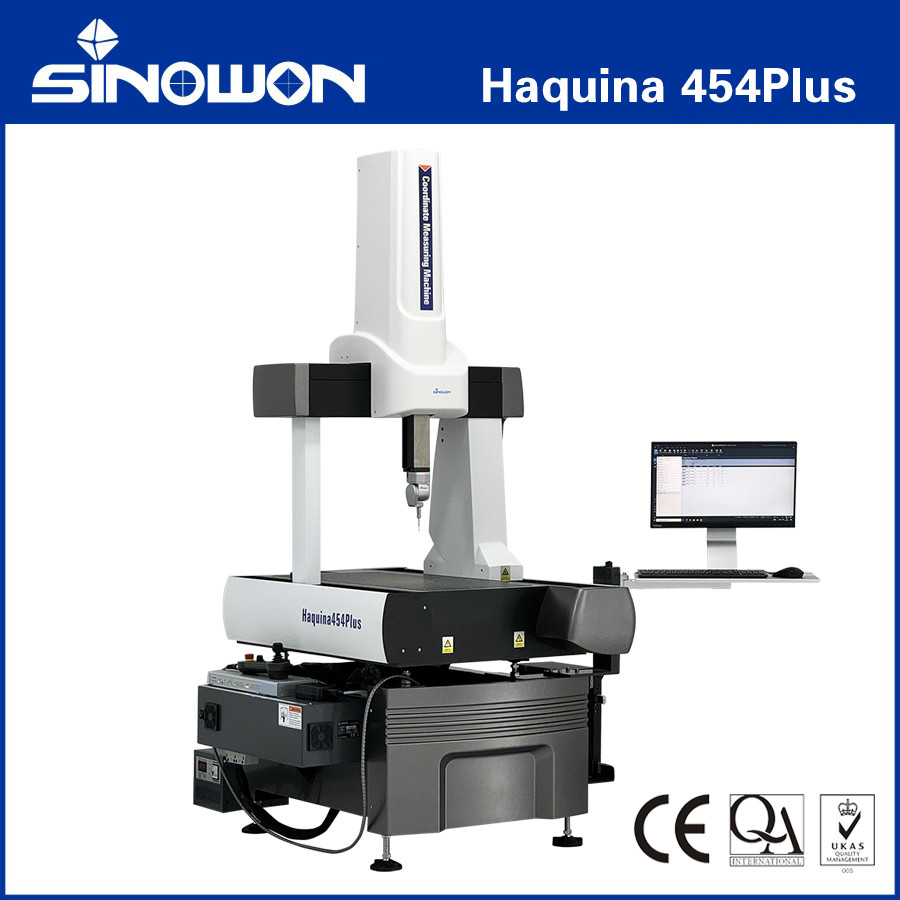

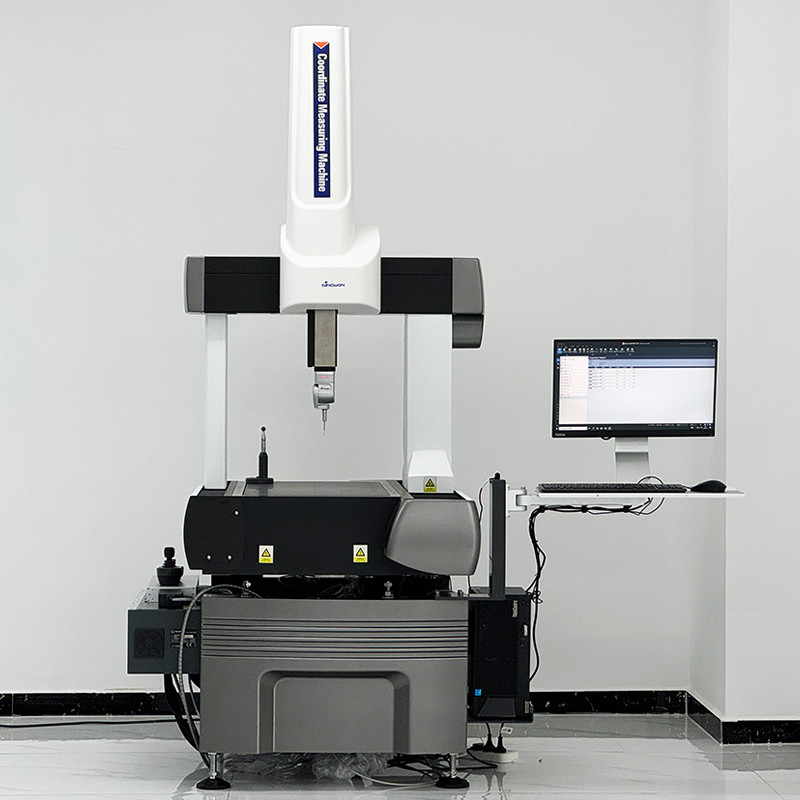

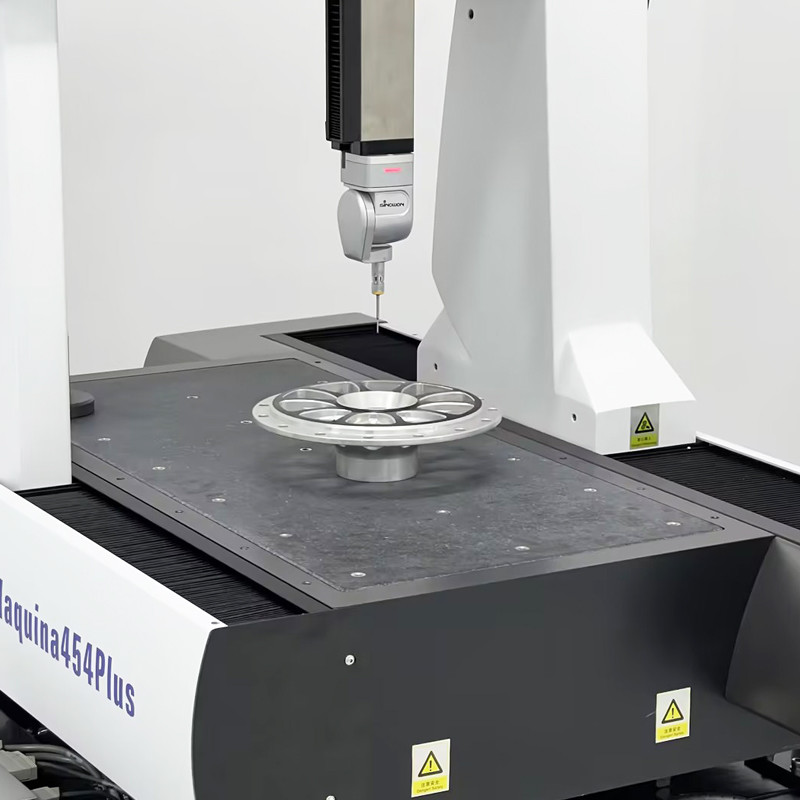

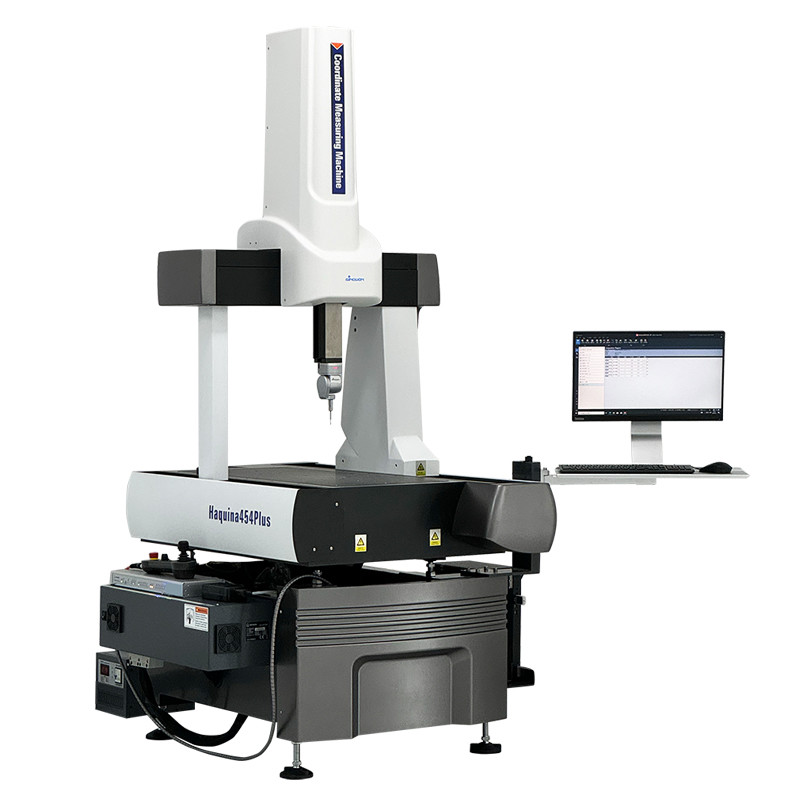

Ponte mobile semiautomatico Macchina di misura a coordinate Haquina 454Plus

Descrizione tecnica

Caratteristiche tecniche:

• Grazie al design anti-intasamento a tre assi, è possibile resistere molto bene alla polvere e ai detriti, garantendo così la stabilità e l'accuratezza del sistema di precisione.
• Sistema di compensazione della temperatura: i tre assi della macchina e la parte hanno un sensore di temperatura ad alta precisione. Può garantire la precisione a temperature diverse. È molto efficiente e affidabile senza garantire la precisione del pezzo a temperature diverse, senza temperatura costante.
• Garantire le migliori prestazioni di movimento con guida lineare in acciaio inossidabile ad alta affidabilità, motore ad alte prestazioni e meccanismo di trasmissione ad alte prestazioni.
• Il sistema standard di isolamento dalle vibrazioni passive può gestire la maggior parte delle fonti di vibrazioni.
• Struttura compatta senza fonte d'aria.
• Dotato del potente software di misurazione (RATIONAL-DMIS) che è secondo a nessuno, Inspector può gestire qualsiasi attività comune di misurazione e ispezione in officina.

Pecifiche:

Specifiche ambientali:

Nota: la Guida alla preparazione del sito aiuterà il cliente a sapere come raggiungere i requisiti della stanza.

CMM Software di misurazione e ispezione:

External-array Software, Inc è stata fondata all'inizio del 2001. Abbiamo più di 25 anni di esperienza nello sviluppo di software CMM di successo, RationalDMIS come software CMM di nuova generazione, è sviluppato in totale indipendenza, caratterizzato dalla sua funzionalità diretta, potente e altamente efficiente. Non solo è stato molto apprezzato dagli esperti del settore CMM sin dal suo lancio sul mercato, ma ha anche conquistato la fiducia dei clienti. Le vendite globali hanno superato le 10000 unità.

Alcuni dei clienti includono: General Dynamics, General Electric, Boeing, Corning, Xerox Corporation, Pratt & Whitney, Siemens, BMW, ABB Inc, Bruker…

• RationalDMIS è sempre al passo con gli standard mondiali avanzati, fin dall'inizio della progettazione, RationalDMIS è completamente sviluppato sulla base di DMIS ed è uno dei software CMM al mondo che supporta altamente lo standard DMIS.

• Interfaccia utente unica e breve, nessuna finestra pop-up, nessun processo di input e verifica complicato, evita la ridondanza dell'interfaccia causata da più di una finestra pop-up. Il trascinamento ha massimizzato la semplicità del processo operativo.

• RationalDMIS supporta I++, ha superato con successo l'autenticazione di PTB.

• Integra perfettamente i dati CAD con la programmazione CMM e il processo di misurazione, utilizzando i potenti strumenti di simulazione ed elusione delle collisioni standard in RationalDMIS

• Visualizzazione grafica al 100%: tutti i processi operativi possono essere visualizzati al 100% in grafica.

• In conformità con vari standard: ISO / ANSI / DIN / GB …
• Valuta varie tolleranze: distanza, angolo, angolarità, perpendicolarità, parallelismo, posizione, cilindricità, concentricità, eccentricità circolare, eccentricità totale, circolarità, angolo del cono, diametro, raggio, planarità, rettilineità, profilo del punto, profilo della curva, profilo della superficie, simmetria, larghezza.
• Report di output diversificati: output di testo tradizionale, output grafico, report di errore di forma …
• Output di varie forme, tra cui HTML, Excel, PDF, DMO, ecc.
• Supporto modelli di output definiti dall'utente.






• Moduli speciali di RationalDMIS, inclusi SPC, CCD, Laser, Lama, Ingranaggi, Camma, NetOffline, NetReport, Traduttore nativo UG/ProE/CATIA/Solidworks/Jt3D/Inventor3D/SolidEdge/ParaSolod.
• Potente modulo CWS: il software supporta l'uso del rilevamento CWS e può essere applicato al rilevamento del contorno della superficie curva di vetro 3D come il vetro curvo del telefono cellulare e il vetro del cruscotto dell'auto.

Sistema di sonda:

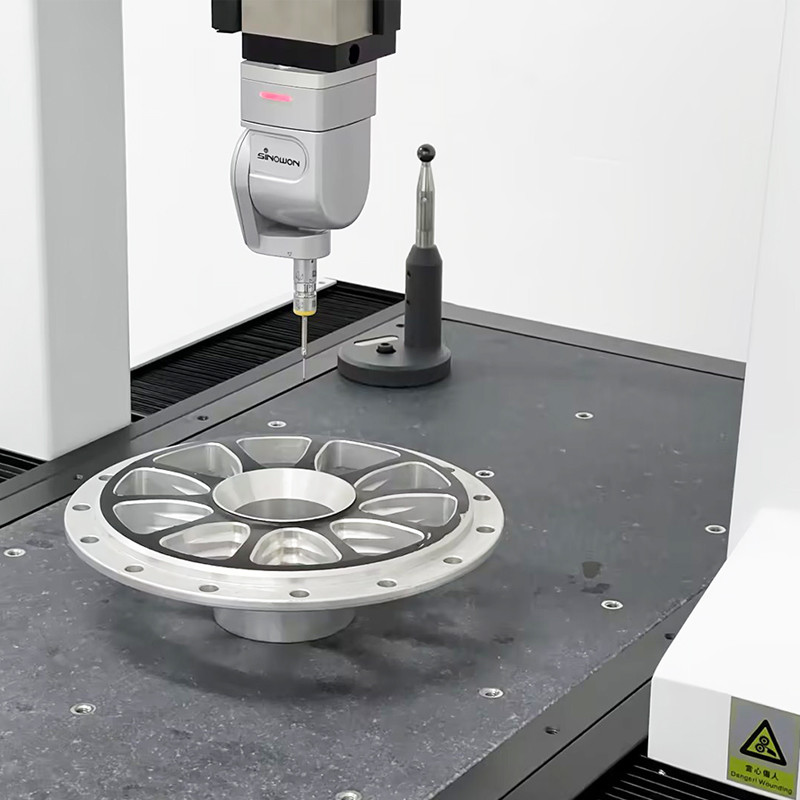

Testina di sonda a indicizzazione manuale Renishaw MH20i

MH20i è una testina di sonda regolabile manualmente con cambio modulo da Renishaw.

Incorpora il supporto cinematico TP20 con indicizzazione a 2 assi.

Può raggiungere 168 posizioni ripetibili con incrementi di 15°. È incluso anche un modulo di forza standard.

Caratteristiche
Asse indicizzabile A (Pitch)	da 0° a 90°, passo di 15°
Asse indicizzabile B (Roll)	±180°, passo di 15°
Peso	210 g
Ripetibilità di posizionamento	1,5 µm
Barra di estensione massima	75 mm
Caratteristiche TP20
Direzioni di rilevamento	5 modi, ±X, ± Y, +Z
Ripetibilità unidirezionale	0,35 µm
Ripetibilità del cambio modulo	2,0 µm
