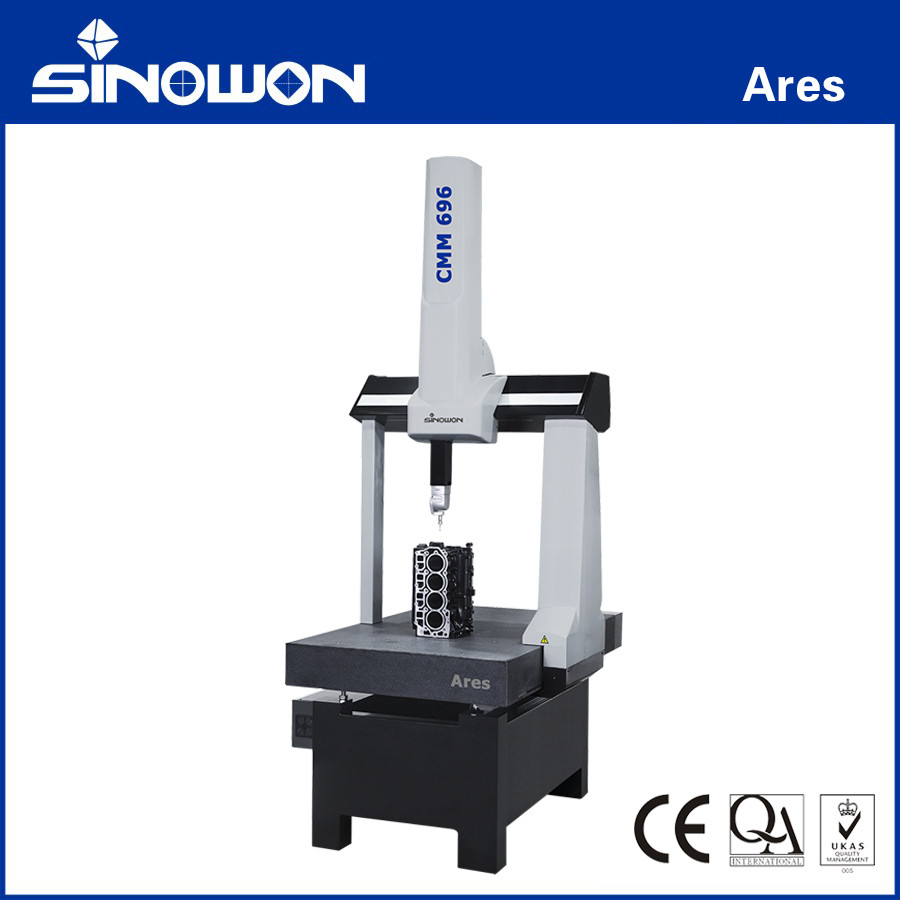

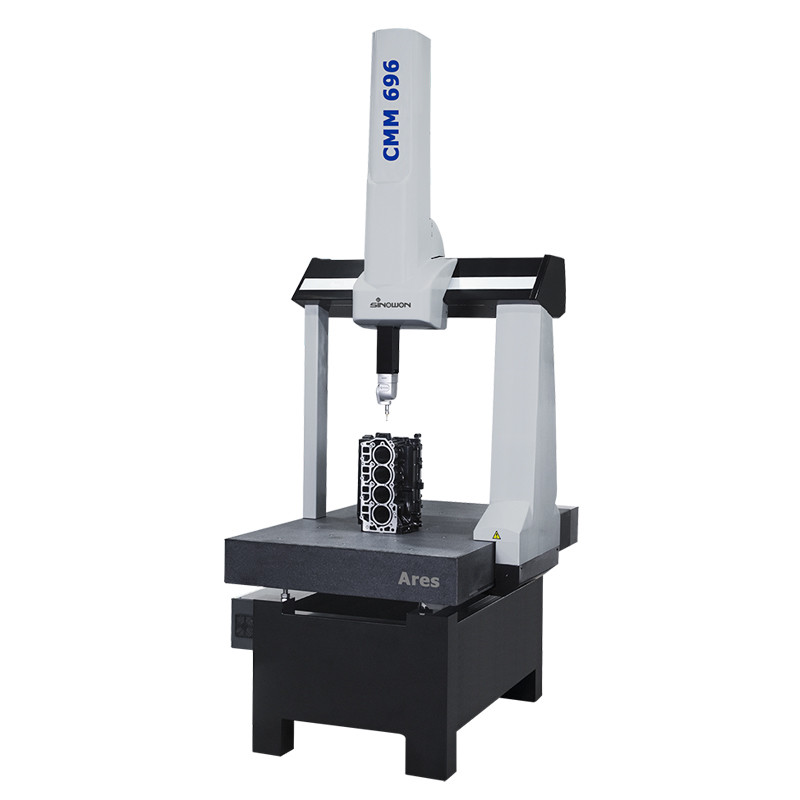

Macchine di misurazione a coordinate economicheSerie
Introduzione:
L'unità principale di Ares adotta una struttura interamente in alluminio, e allo stesso tempo,un'ampia gamma di principi di analisi degli elementi finiti di progettazione assistita da computer e principi di progettazione modulare sono applicati nel processo di progettazioneQuesto fa sì che l'intero sistema della macchina abbia una migliore resistenza alla temperatura e resistenza alla deformazione/torsione, migliora la stabilità della struttura spaziale dell'intera macchina,e ridurre l'influenza della micro-deformazione strutturaleLa struttura del cuscinetto ad aria distribuita a circuito chiuso ottimizza il movimento meccanico dell'asse della macchina di misura.Come risultato, il sistema completo presenta un elevato grado di ripetibilità durante il processo di misurazione e la stabilità a lungo termine del sistema.
Feature:
Il raggio X adotta la tecnologia del raggio triangolare di precisione ad altissima rigidità (Tricision ®).E' il miglior progetto strutturale per garantire stabilità e rigidità..
I tre assi sono tutti azionati da cinture sincrone, compatte, antiscivolo, veloci, a basso rumore e facili da mantenere.
L dotato di un software di misurazione delle coordinate, può soddisfare qualsiasi esigenza di ispezione generale in fabbrica.
L'azienda è in grado di fornire soluzioni di progettazione integrate professionali (tra cui fondazione, riduzione delle vibrazioni, stanza climatizzata, carico e scarico, ecc.).
Specificità:
|
Modello
|
L'errore massimo ammissibile MPE ((μm), L ((mm), (ISO10360-2) |
3D Max. Velocità (mm/s) |
3D Max. Accelerazione (mm/s2)
|
| HP-TMe |
HP-THDe |
| E0/E150 |
PFTU |
R0 |
E0/E150 |
PFTU |
R0 |
| Ares 696 |
2.5 + L/300 |
2.8 |
2.5 |
2.3+ L/300 |
2.6 |
2.3 |
520 |
1730 |
| Ares 8116 |
2.7+ L/300 |
2.9 |
2.7 |
2.5+ L/300 |
2.7 |
2.5 |
520 |
1730 |
|
Modello
|
Distanza di percorrenza (mm) |
Dimensioni ((mm) |
Peso massimo del pezzo misurato (kg) |
Peso della macchina (kg) |
| X |
Y |
Z |
Lx |
- Sì. |
Lz |
| Ares 696 |
600 |
900 |
600 |
991 |
1488 |
2610 |
300 |
730 |
| Ares 8116 |
800 |
1100 |
600 |
1191 |
1688 |
2610 |
500 |
1080 |
|
Configurazione della sonda per la prova delle prestazioni:
HP-TMe/HP-THDe: misurazione standard della forza.
Le metriche di prestazione sono valide alle seguenti condizioni:
temperatura ambiente standard:18 - 22°C;
variazioni della temperatura ambiente:1°C/h - 2°C/24h;
gradiente di temperatura:1°C/m;
Umidità relativa: 25% - 75%
|
Diagramma di struttura:
RationalDMIS2Software di misura:
Ha ottenuto la certificazione standard ANSI, ISO, GB, PTB, sempre sincronizzata con standard avanzati e concetti di progettazione avanzati,e supporta pienamente il protocollo di controllo I++ di fama internazionale.Ha un'interfaccia software semplice e di facile utilizzo, un'operazione veloce unica con trascinamento e rilascio e una connessione senza soluzione di continuità con i dati CAD.che fornisce una soluzione di misurazione completa per le imprese.
Il software DMIS razionale integra moduli CAD, a parete sottile e di scansione per soddisfare le crescenti esigenze di misurazione dei nostri clienti.
Caratteristiche delDMIS razionale:
l supporta IGES, STEP, DXF, STL, XYZ e altri formati;
l Supporta CATIA, UG, PRO-E, Solidworks, Parasolid interfaccia di lettura diretta;
l Intelligent Detection: simulazione in tempo reale del percorso di rilevamento, ottimizzazione automatica del percorso di rilevamento;
l Calcolo completo e rapido delle tolleranze: in linea con GB, ISO, Y14.5, ANSI, DIN, AGMA e altre norme;
L'output dei rapporti è diversificato; supporta formato HTML, Excel, PDF, OUT, TXT;
l Abondanti moduli speciali: analisi statistica SPC, immagine composita CCD, scansione laser a linea, analisi della lama, analisi degli ingranaggi involute cilindrici, analisi delle camme, programmazione della rete, rapporto della rete;
L'algoritmo di base è certificato dal Physical-Technical Bundesanstalt (PTB).
