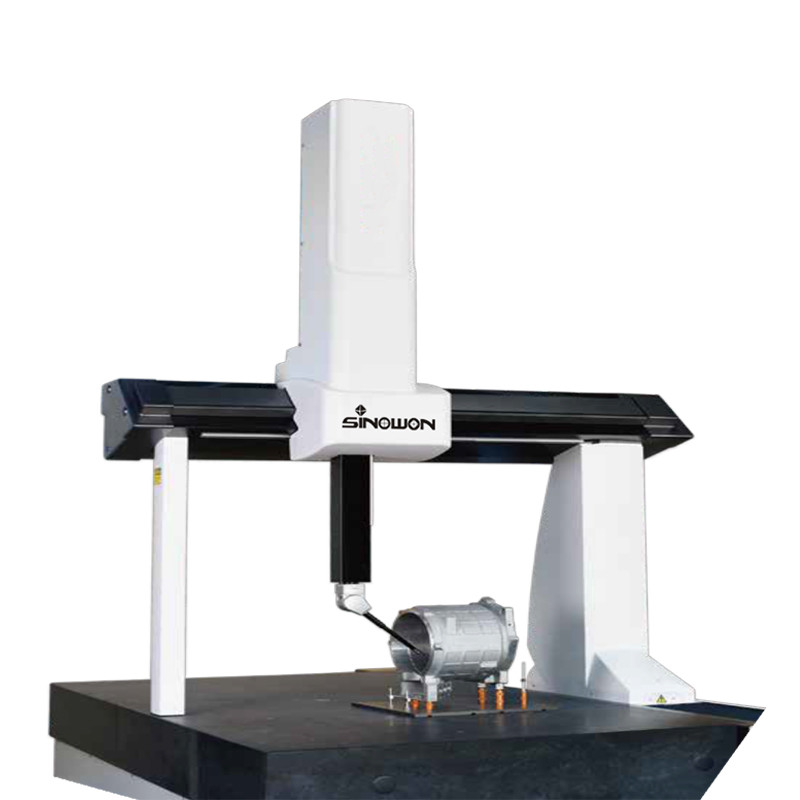

Macchine di misurazione delle coordinate serie Apollo

Macchina di misura a coordinate Serie Apollo

Introduzione al prodotto:

Apollo è una CMM completamente automatica e altamente competitiva. Dotata del potente software di misurazione Rational-DMIS, intuitivo, intelligente ed efficiente, con ricchi moduli di misurazione, forte modificabilità, forte compatibilità, soddisfa pienamente le esigenze di misurazione personalizzate.

È ampiamente utilizzato in: industria automobilistica, industria dello stampaggio a iniezione e degli stampi, industria elettronica 3C, industria del taglio e degli utensili, industria della lavorazione di precisione e altre applicazioni metrologiche industriali, tra cui l'ispezione dei prodotti e l'ispezione degli attrezzi.

Caratteristica del prodotto:

• Bilanciamento pneumatico:L'asse Z adotta un bilanciamento pneumatico regolabile, che si muove senza problemi e frena automaticamente per garantire la sicurezza.
• Tavolo: Il tavolo in granito monolitico, pesante e stabile, riduce gli effetti delle vibrazioni.
• Struttura: La struttura a ponte mobile offre uno spazio di misurazione più aperto.
• Guida di scorrimento: guida di scorrimento a coda di rondine integrata, che migliora la precisione di funzionamento dell'intera macchina.
• Design preciso della trave triangolare: migliorare la rigidità della macchina e abbassare il centro di gravità della trave, migliorare la precisione e la ripetibilità della macchina.
• Design del telaio interamente in alluminio: Deformazione coerente di tutte le parti in caso di variazioni di temperatura per una facile compensazione.
• Posizionamento remoto del motore di azionamento: ridurre la massa in movimento, aumentare la velocità ed evitare l'impatto del riscaldamento del motore sulle prestazioni della macchina.

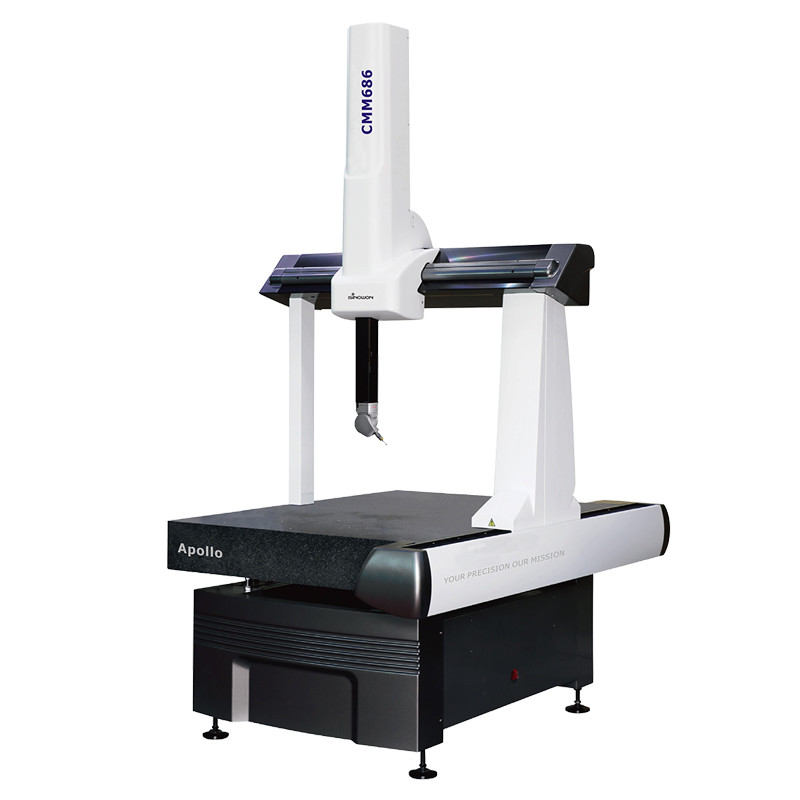

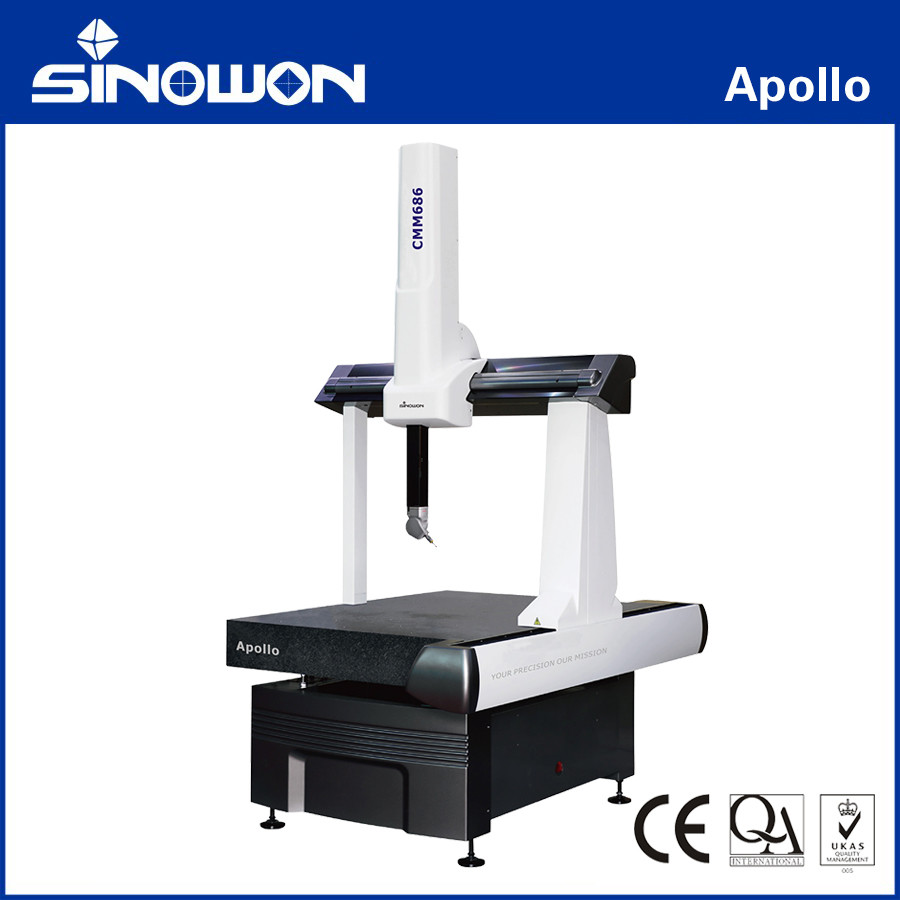

Apollo 564 /686 /8xx6 Specifiche:

Diagramma della struttura:

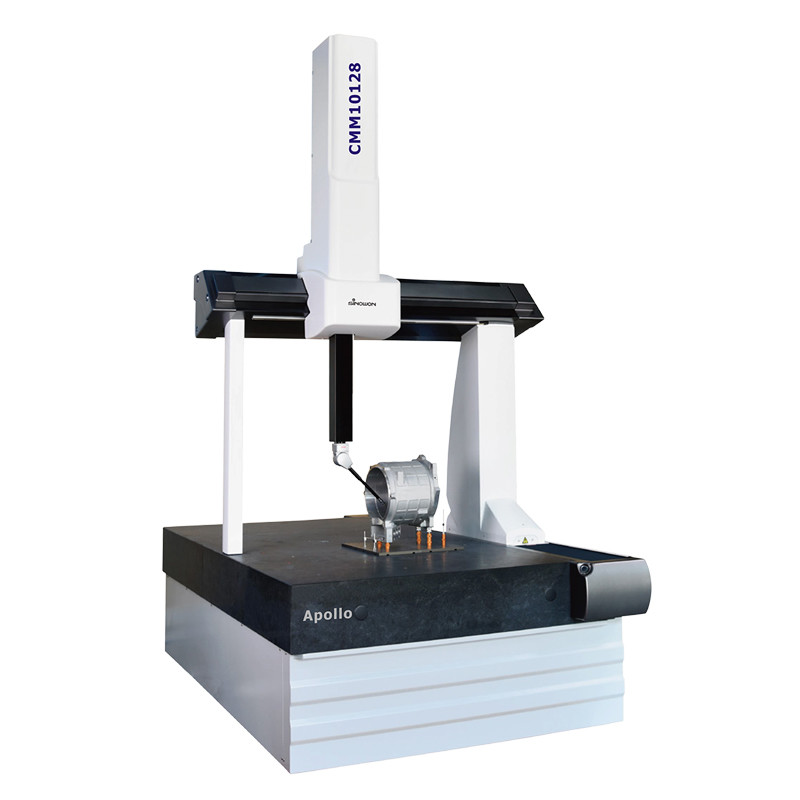

Apollo 10xx8 Specifiche:

Diagramma della struttura:

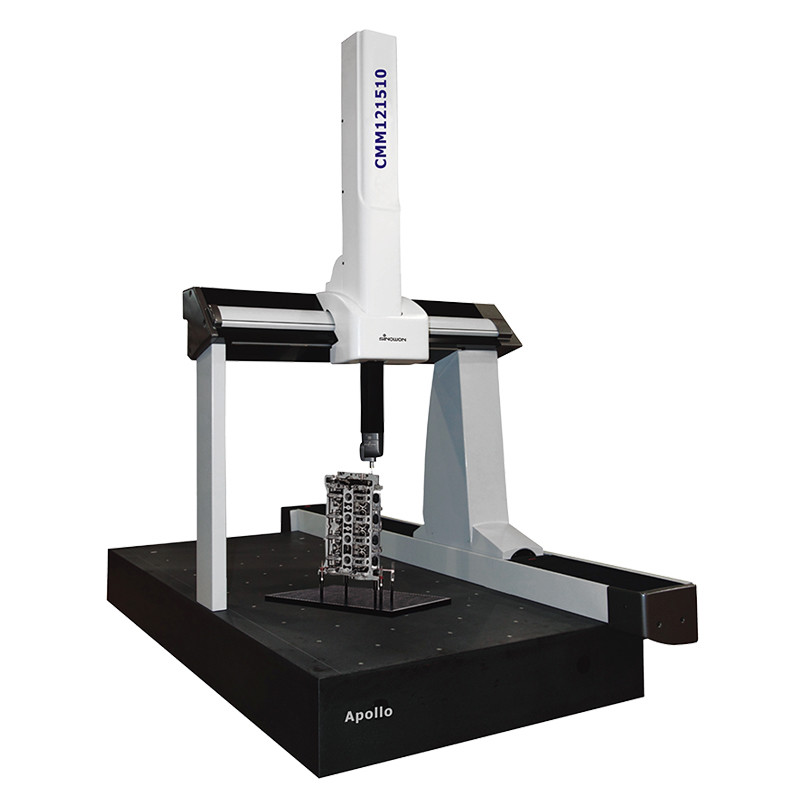

Apollo 12xx10 /15xx10/15xx12 Specifiche

Diagramma della struttura:

RationalDMIS2 Software di misurazione:

Ha ottenuto la certificazione standard ANSI, ISO, GB, PTB, sempre sincronizzato con standard avanzati e concetti di progettazione avanzati e supporta pienamente il protocollo di controllo I++ popolare a livello internazionale. Ha un'interfaccia software intuitiva e semplice, un'esclusiva operazione rapida di trascinamento e rilascio e una connessione perfetta con i dati CAD. Visualizzazione grafica al 100% dalla misurazione al rapporto di output, che fornisce una soluzione di misurazione completa per le aziende.

Il software Rational DMIS integra moduli CAD, a parete sottile e di scansione per soddisfare le crescenti esigenze di misurazione dei nostri clienti.

Caratteristiche di Rational DMIS:

● Supporta IGES, STEP, DXF, STL, XYZ e altri formati;

● Supporta CATIA, UG, PRO-E, Solidworks, interfaccia di lettura diretta Parasolid;

● Rilevamento intelligente: simulazione in tempo reale del percorso di rilevamento, ottimizzazione automatica del percorso di rilevamento;

● Calcolo completo e rapido della tolleranza: in linea con GB, ISO, Y14.5, ANSI, DIN, AGMA e altri standard;

● Output di report diversi; Supporta i formati HTML, Excel, PDF, OUT, TXT;

● Moduli speciali abbondanti: analisi statistica SPC, immagine composita CCD, scansione laser a linea, analisi della lama, analisi degli ingranaggi a evolvente cilindrica, analisi della camma, programmazione di rete, report di rete;

● L'algoritmo principale è certificato dal Physikalisch-Technischen Bundesanstalt (PTB).

Rilevamento Sistema:

Testina di indicizzazione manuale HH-MI

L'HH-MI è una testina di sonda indicizzabile manualmente dotata di una sonda a contatto ad alta precisione integrata. La testina della sonda è in grado di indicizzare con incrementi di 15° e può raggiungere 168 posizioni uniche senza la necessità di riqualificazione. La testina può essere facilmente bloccata, sbloccata e ruotata con una sola mano. La sonda a contatto integrata può essere regolata manualmente per consentire un'ampia gamma di combinazioni di sonde.

Testina di indicizzazione manuale HH-MI-M

L'HH-MI-M è una testina di sonda indicizzabile manualmente. HH-MI-M ha indicatori di prestazioni simili a HH-MI, ma invece di essere un sistema di testina integrato, viene fornito con il proprio adattatore ed è compatibile con qualsiasi sonda corrispondente.

Testina rotante automatica HH-A-M7.5

L'HH-A-T5 è una testina di sonda indicizzabile motorizzata con funzionamento ad alta velocità e coppia di rotazione elevata. La testina della sonda è dotata di un giunto cinematico (TKJ) che può essere collegato a un Multiwire per fornire supporto multi-sensore. Il TKJ può essere cambiato manualmente o automaticamente senza la necessità di riqualificazione. La sonda è in grado di indicizzare in

incrementi di 7,5° e può raggiungere 720 posizioni uniche.
